9x7mm规格驻极体麦克风结构设计

在消费电子、车载音频、工业声控设备的PCB布局阶段，声电采集元件的选型与结构适配一直是容易被忽略却直接影响终端拾音效果的环节，这款9mm外径7mm高度的圆柱型驻极体麦克风结构，正是针对高密度PCB板载安装场景做的全参数适配设计。从实际装机的角度看，这类驻极体元件的核心功能是完成声信号到电信号的转换，相比MEMS麦克风，驻极体结构的抗电磁干扰能力更强，在车载舱内、工业控制柜这类存在复杂电磁环境的场景下，拾音稳定性更有优势，不需要额外增加过多的信号屏蔽结构就能满足基础拾音需求。

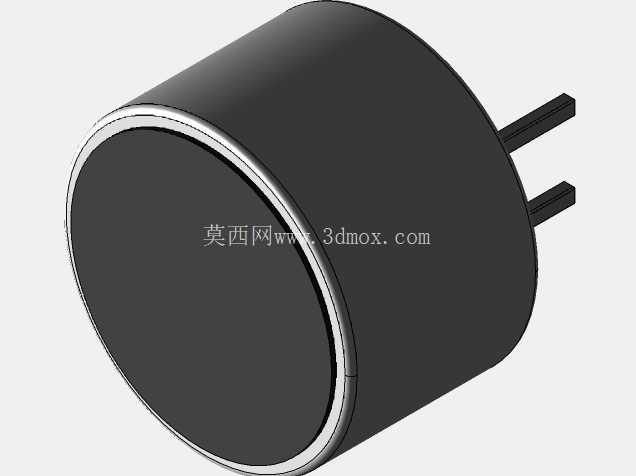

设计过程中最先敲定的是外形尺寸边界，9mm的圆柱外径刚好适配市面上通用的麦克风开孔尺寸，不管是塑胶壳体的卡扣式安装，还是PCB板的直插焊接，这个外径都能兼容现有工装的定位公差，不需要额外开制定位治具；7mm的总高度是综合了拾音振膜到壳体进声孔的距离、内部驻极体腔体的容积、引脚焊接后的突出长度三个维度计算得出的，既保证了驻极体腔体有足够的空间完成声压耦合，避免腔体过小导致低频拾音衰减，又控制了元件整体高度，适配厚度在10mm以内的薄型设备安装需求，不会出现元件顶壳的装配问题。

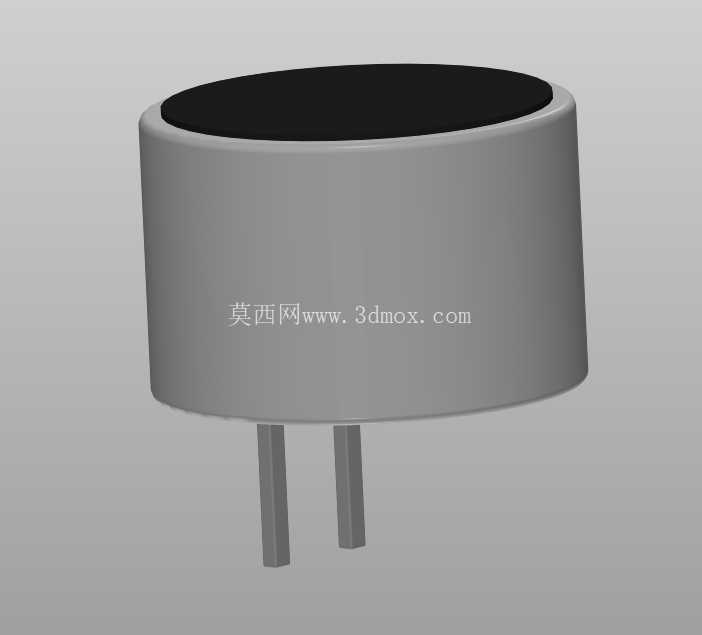

引脚部分的设计完全匹配常规PCB的焊盘间距，两个直插引脚的中心距经过校准，刚好对应标准2.54mm网格PCB的相邻焊盘位置，焊接时不需要额外调整焊盘布局，直接套用通用接插件的焊盘封装就能完成贴片前的预定位；引脚伸出本体的长度控制在3.2mm，既能保证穿过1.6mm标准厚度PCB后留有足够的焊锡浸润长度，又不会因为引脚过长导致剪脚工序额外增加工时，引脚根部做了微小的倒角处理，插入PCB焊盘时不会刮伤焊盘铜箔，也能减少虚焊的概率。

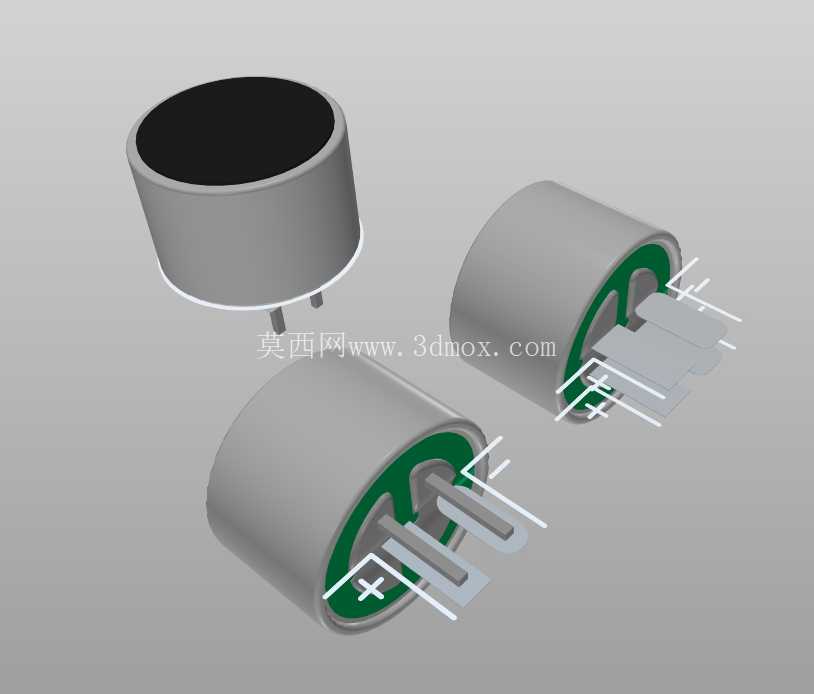

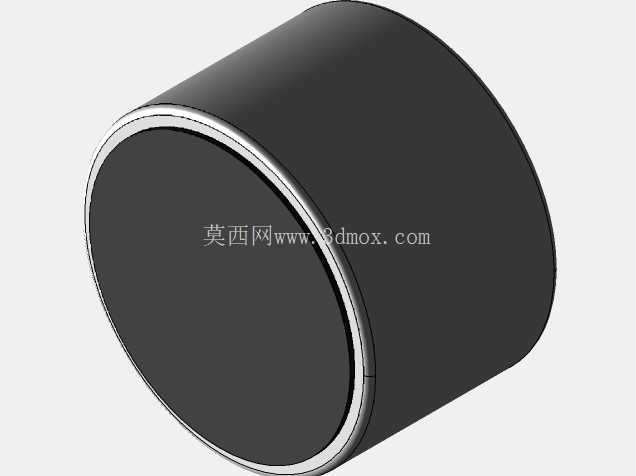

从结构细节上看，元件本体的圆柱外壳采用卷边收口设计，底部的绿色绝缘基板和金属外壳之间做了密封压合，既可以阻挡日常使用中的灰尘、潮气进入驻极体腔体，避免振膜受潮导致灵敏度下降，又能起到电磁屏蔽的作用，减少周边电路元件对拾音信号的干扰；进声端的黑色防尘网采用微穿孔结构，穿孔率经过测算，既能保证声压无衰减传递到内部振膜，又能阻挡直径超过0.1mm的异物进入腔体，不会因为异物附着在振膜上导致拾音失真。

在实际选型应用中，这款结构的麦克风可以直接适配智能音箱的阵列拾音布局、车载蓝牙通话模块的板载安装、工业声控开关的信号采集端，因为外形尺寸和引脚定义完全兼容行业通用规范，替换同规格旧型号元件时不需要修改PCB图纸，也不需要调整壳体的开孔位置，能大幅缩短产品迭代的结构验证周期。建模过程中特意还原了内部腔体的阶梯结构，振膜的安装位置、背极板的间隙都按照实际量产的公差范围做了参数化设置，导入PCB设计软件时可以直接生成3D装配预览，检查元件和周边电容、电阻、接插件的装配间隙，提前规避生产阶段才会发现的干涉问题，不需要反复打样验证空间匹配度。

很多结构工程师在选型这类小尺寸声电元件时，往往只关注灵敏度、信噪比这类电声参数，忽略了外形尺寸和安装结构的适配性，最后导致装机时出现开孔不匹配、引脚长度不够、元件和周边结构干涉的问题，这款模型在设计时就把量产装配的所有边界条件都纳入了考量，从外壳的倒角尺寸到引脚的公差范围，都和实际量产元件的参数保持一致，不管是做结构装配验证，还是做PCB布局的3D预览，都能直接调用，不需要额外调整模型参数。
