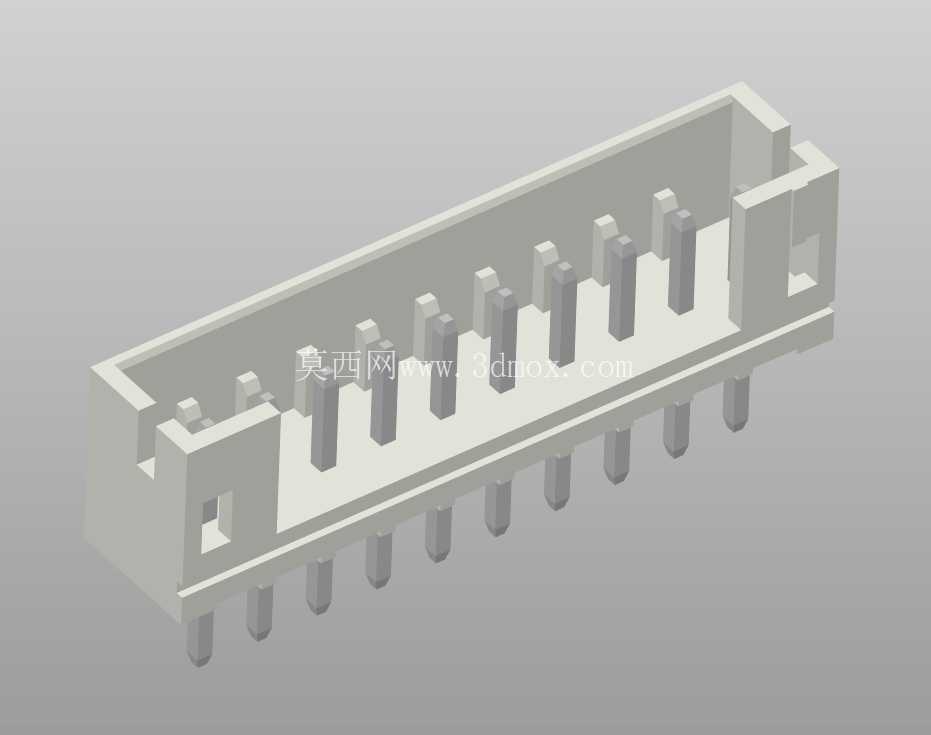

PH2mm间距通孔直插连接器系列结构

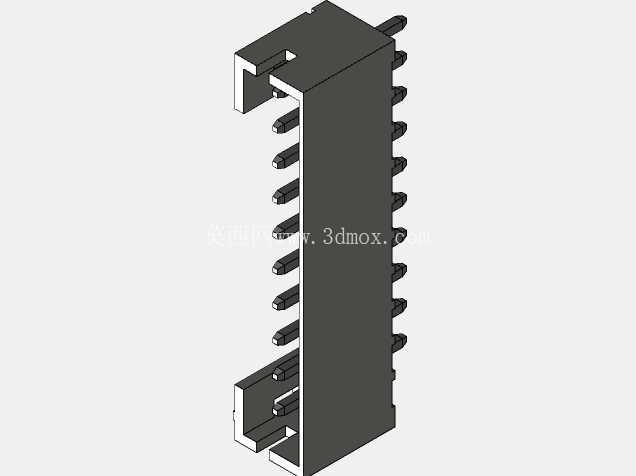

　　这套PH2mm间距的通孔型直插连接器，覆盖2Pin到16Pin全针数规格，是电子设备内部板对线连接场景里用量极大的基础互联元件，日常在消费电子控制板、工业传感模块、小型家电驱动板、嵌入式开发板的布线场景中随处可见，核心作用是实现PCB板与外部线束的可拆卸式电气连接，既可以保证生产组装阶段的线束装配效率，也能给后续售后维修的部件更换留出操作空间，避免直接焊线带来的维护困难问题。

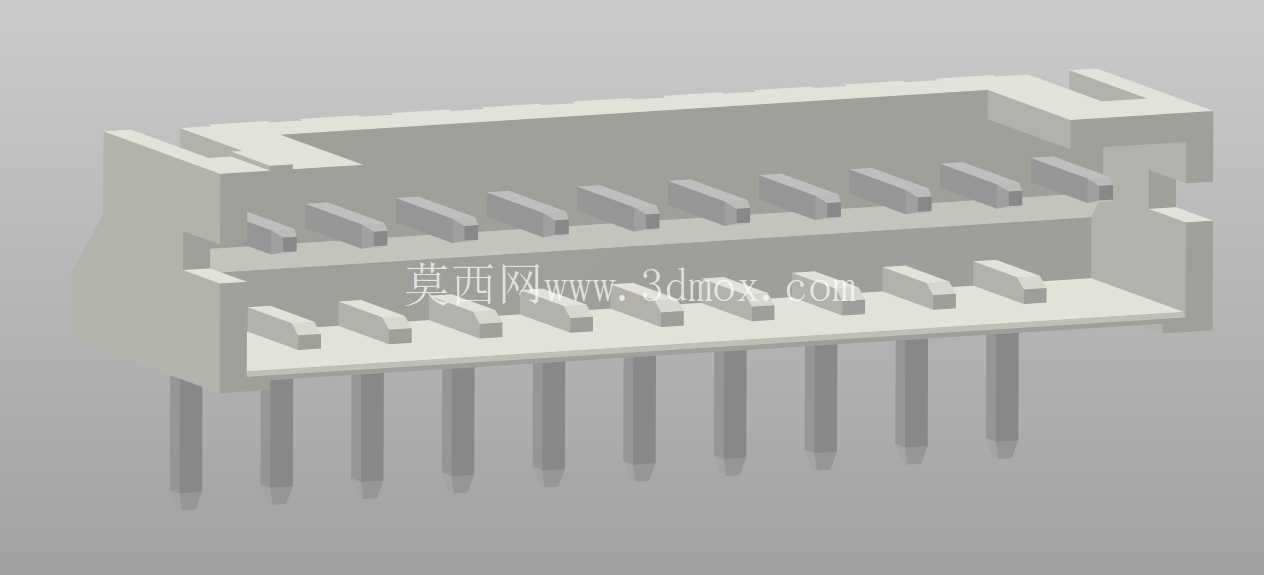

　　从结构设计逻辑来看，整个系列的针座采用统一的基座截面尺寸，仅随针数变化调整本体长度，这种模块化设计思路能大幅降低注塑模具的开模成本，不同针数的产品共用胶芯的截面型腔，只需要调整模腔长度就能适配不同Pin数的生产需求，同时统一的插合界面尺寸也能保证配套的胶壳端子完全通用，选型时不需要针对不同针数单独匹配对接端配件，减少供应链的物料管理难度。针脚部分采用标准0.5mm见方的直插铜针，针脚伸出胶芯底部的长度严格控制在3.2mm，刚好适配常规1.6mm板厚的PCB通孔波峰焊工艺，插装后针脚露出板面的长度控制在1mm到1.6mm之间，既不会因为过长导致焊锡流淌粘连相邻焊盘，也不会因为过短造成焊盘吃锡不足、连接强度不够的问题。相邻针脚的中心距严格控制在2mm±0.03mm的公差范围内，插装时能顺利对准PCB上对应间距的安装孔，不会出现针位偏斜无法插板的情况。

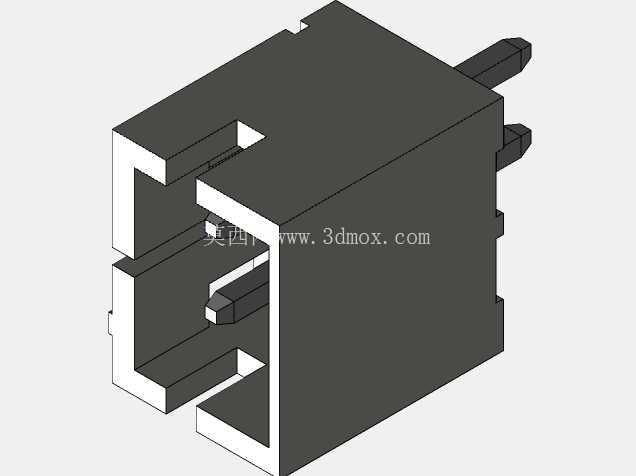

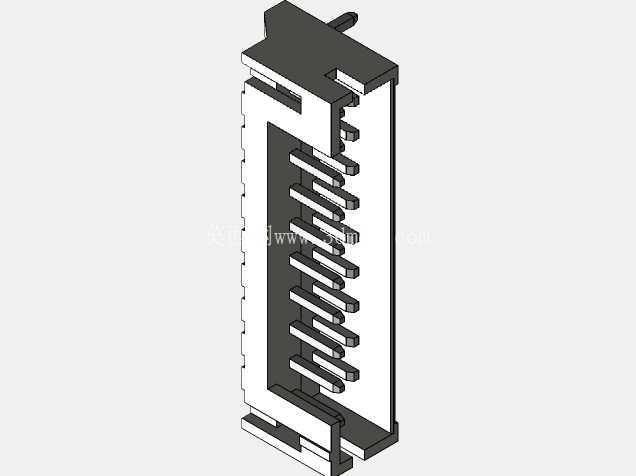

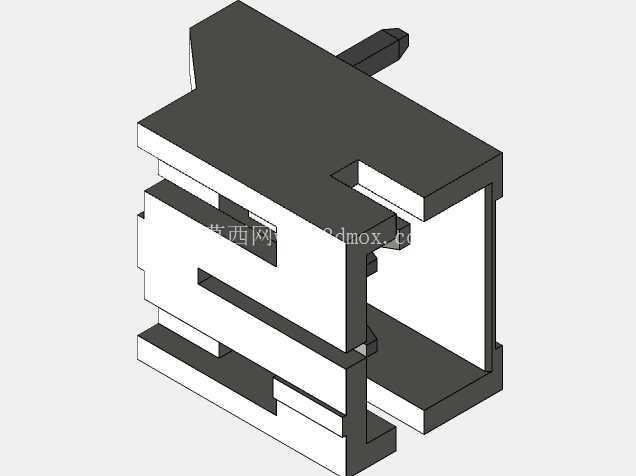

　　胶芯本体的两侧设计有带导向倒角的卡扣凸台，和配套胶壳对接时，凸台会卡入胶壳对应的卡槽内，提供足够的保持力，避免设备运行过程中受震动拉扯导致接插件松脱断电，胶芯的插合端面做了0.3mm的导入斜角，端子插入时能顺着斜角顺利滑入针位，不会出现插歪导致铜针弯折的问题。从安装边界来看，单Pin位对应的胶芯宽度为2mm，整套16Pin规格的针座总长度为32mm，胶芯本体的宽度为5.2mm，本体高度为6.8mm，PCB布局时只需要在焊盘外侧预留出不小于1mm的操作空间，就能满足手工焊接或者波峰焊的工装避让要求，针座距离板上其他较高元器件的间距只要大于2mm，就不会出现对接时的干涉问题。

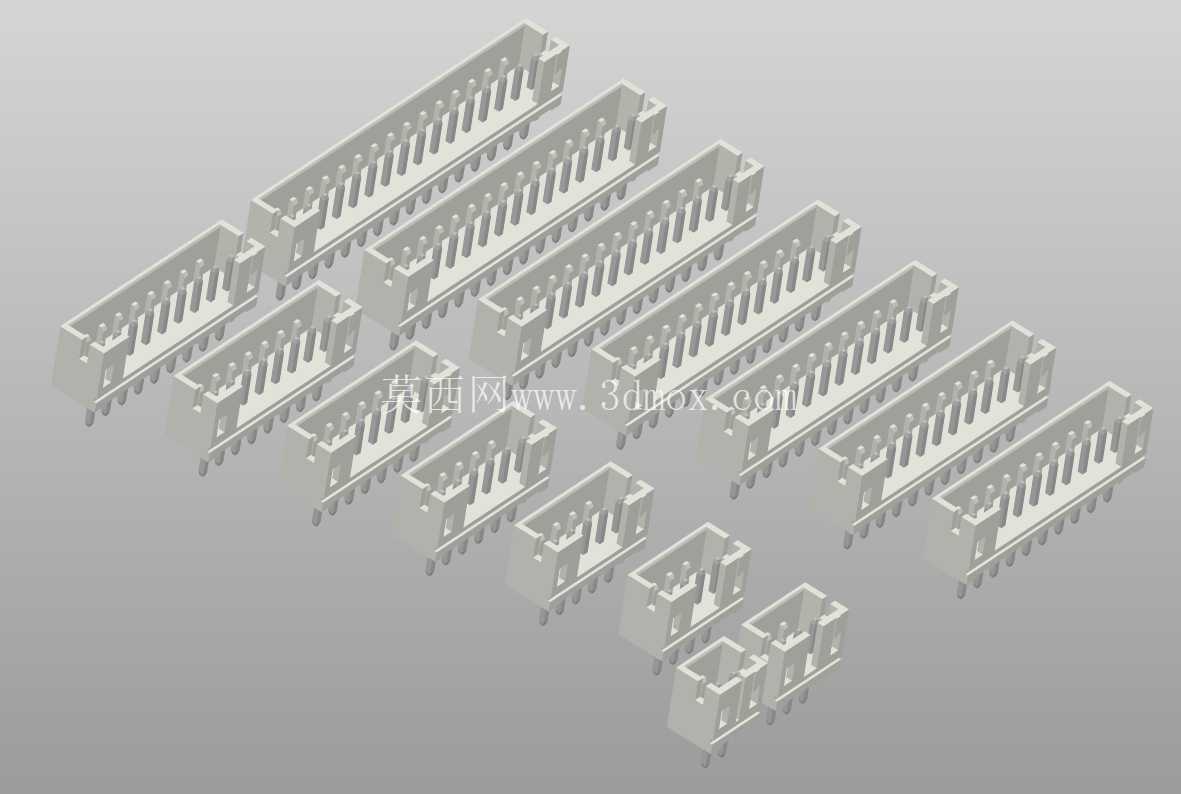

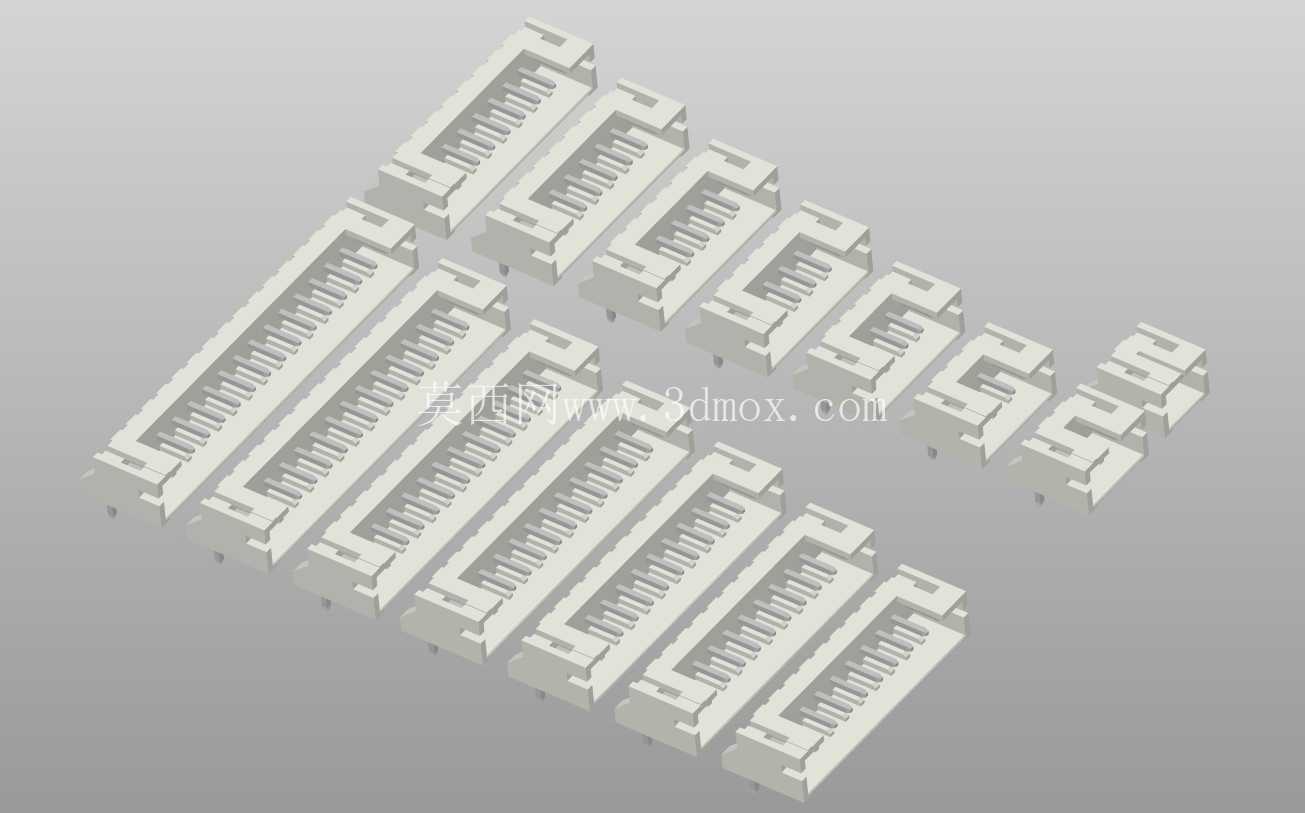

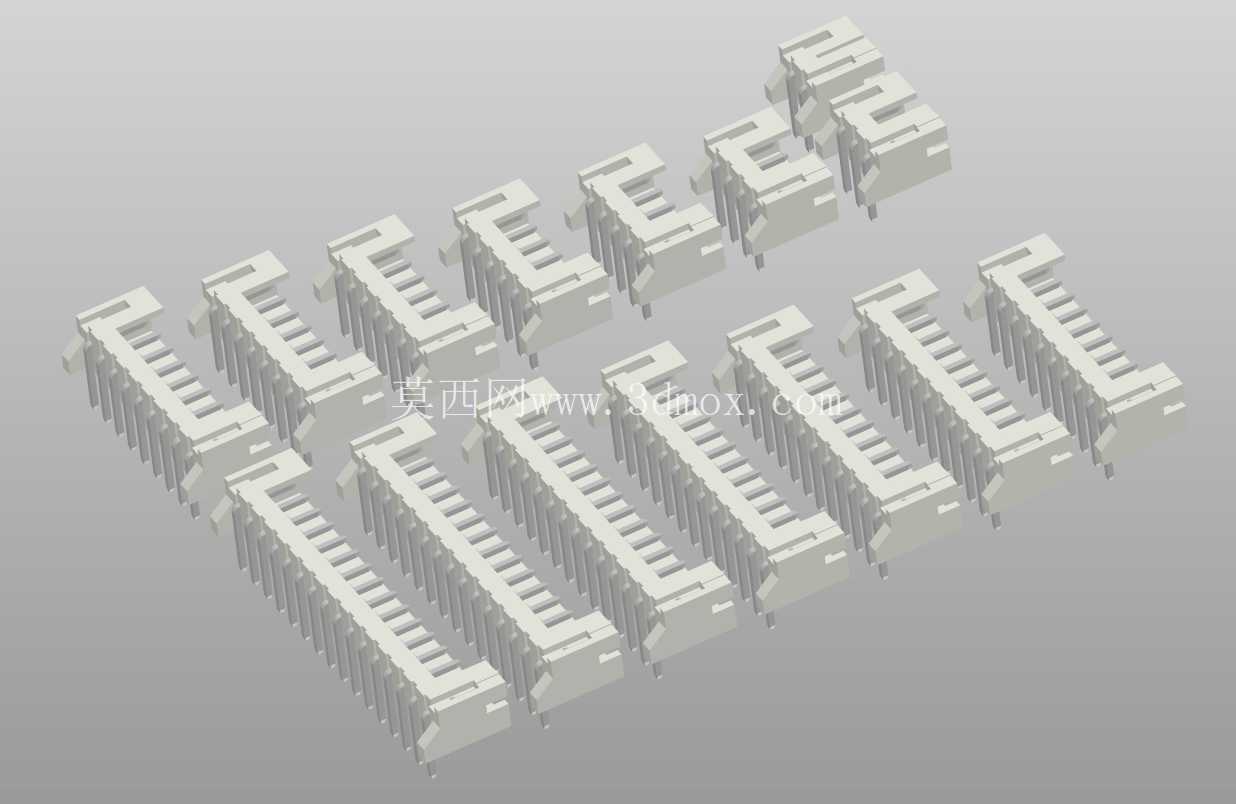

　　在实际选型应用中，这类通孔插装的连接器相比贴片型连接器，和PCB板的结合强度更高，能承受更大的线束拉扯力，适合用在经常需要插拔维护、或者线束存在一定震动应力的部位，比如设备面板的外接引线接口、电机驱动板的动力输出连接位、传感器线束的板端接入口等场景。建模过程中对胶芯的脱模斜度做了精准还原，胶芯外壁的脱模斜度为1.5°，内壁和针位孔的脱模斜度为0.8°，完全符合注塑件的生产工艺要求，不会出现模型结构无法开模生产的问题，针脚和胶芯的配合位置也还原了实际生产中的压装过盈量，针脚和胶芯孔的单边过盈量控制在0.02mm，保证铜针压入胶芯后不会出现松动退针的情况。整套模型把不同针数的规格按序列排布，能直观对比不同Pin数产品的尺寸差异，方便PCB布局时快速核对安装空间，也能给连接器的国产化替代设计提供结构参考，建模时对所有配合面的尺寸公差都做了工程化校验，相邻针位的累计公差控制在0.1mm以内，完全满足实际生产的精度要求，不会出现对接错位的问题。
