ZH1.5mm间距2-13引脚连接器结构设计

项目分类:通用五金配件 发布时间:2023-11-23 ID:716873
  • ZH1.5mm间距2-13引脚连接器结构设计
  • ZH1.5mm间距2-13引脚连接器结构设计
  • ZH1.5mm间距2-13引脚连接器结构设计
  • ZH1.5mm间距2-13引脚连接器结构设计
  • ZH1.5mm间距2-13引脚连接器结构设计
  • ZH1.5mm间距2-13引脚连接器结构设计

  在消费电子、工业控制板卡、小型智能硬件的PCB板间互联场景中,1.5mm间距的线对板连接器一直是小空间布线的核心选型,这类连接器承担着板间信号传输、小电流供电的核心作用,相比更大间距的2.0mm、2.54mm连接器,1.5mm间距的产品能在有限的PCB板面积上排布更多引脚,适配高密度布线的紧凑型设备需求,从手持测温设备、小型传感器模块到工业控制IO扩展板,都能见到这类间距连接器的应用。

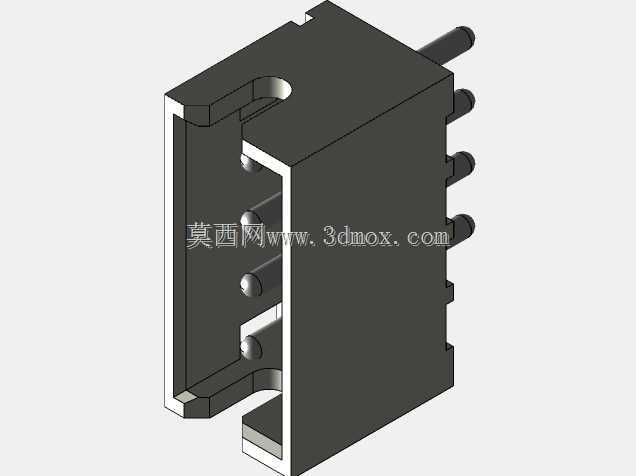

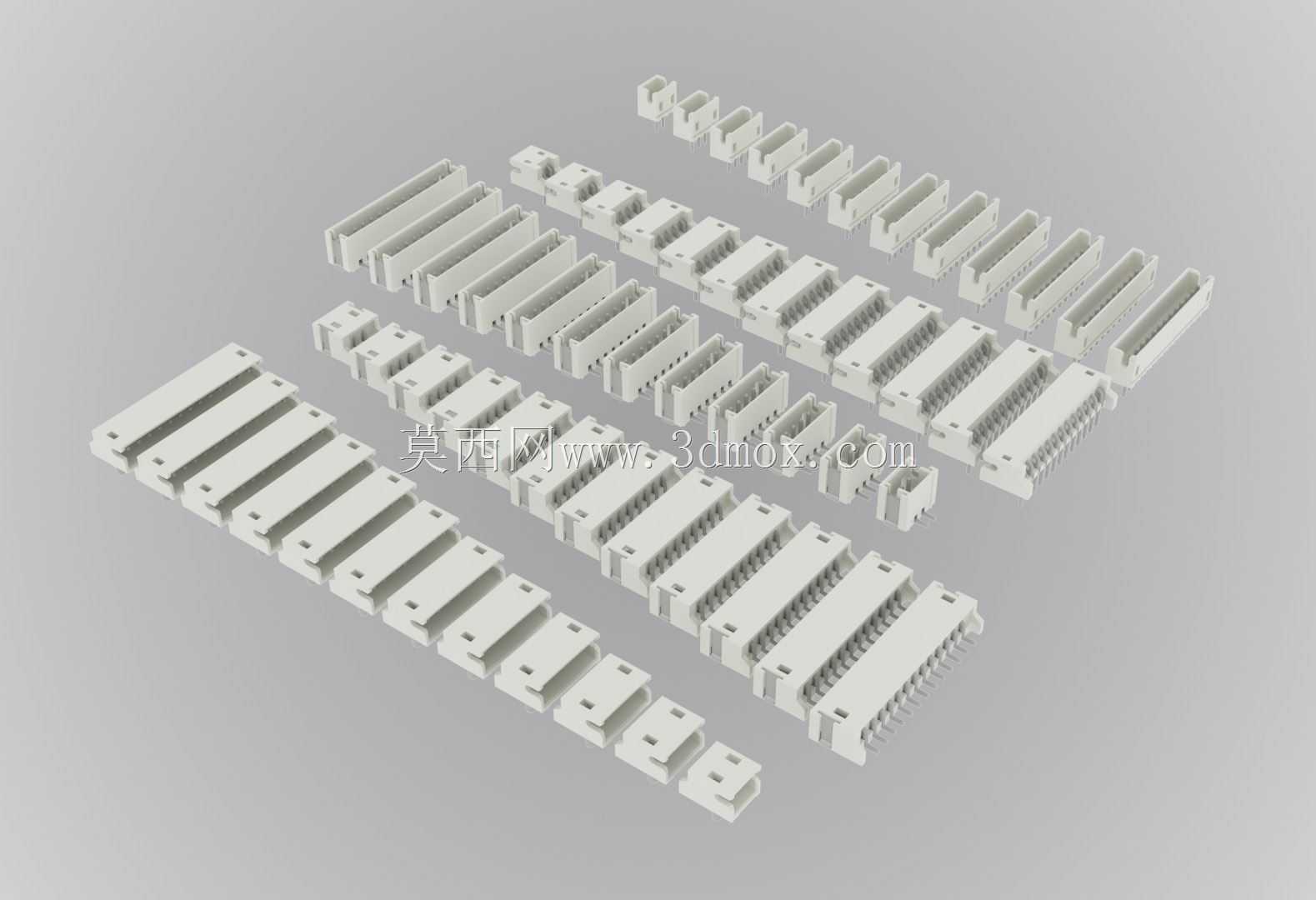

  本次设计的ZH系列1.5mm连接器覆盖2引脚到13引脚的全规格段,不同引脚数的产品采用统一的基座截面尺寸,保证同系列产品的焊盘布局具备兼容性,设计时首先锁定了1.5mm的引脚中心距公差,引脚插针的位置度公差控制在±0.08mm以内,避免SMT贴片或者波峰焊过程中出现引脚偏位、虚焊的问题。基座部分采用耐高温的工程塑料材质,壁厚均匀控制在0.8mm,既保证过回流焊时的高温抗变形能力,也避免壁厚不均导致的注塑缩痕问题,基座上的插针固定槽采用过盈配合结构,插针压入后保持力不低于15N,防止使用过程中插针松动导致的接触不良。

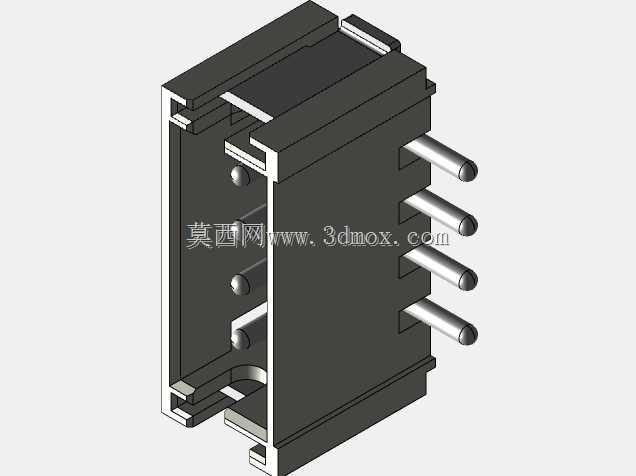

  从安装边界来看,单pin位的基座宽度为1.5mm,对应PCB上的焊盘宽度设计为1.2mm,焊盘长度延伸出基座边缘1.0mm,保证焊接时的锡量充足,不同引脚数的产品总长度随pin数线性变化,2pin款总长度为4.5mm,13pin款总长度为21.0mm,所有规格的基座宽度统一为3.2mm,基座高度统一为2.8mm,安装时在PCB上预留的避让区域只需要在基座轮廓外扩0.5mm即可,不会占用过多板上空间。插针的接触端采用鱼眼式弹性结构,和配套母座对接时的接触电阻不超过20mΩ,额定电流可达到1A每pin,满足大部分小信号和小功率供电的传输需求,插针的焊接端采用平直设计,既适合SMT回流焊工艺,也能兼容波峰焊的通孔焊接需求,适配不同生产厂家的工艺路线。

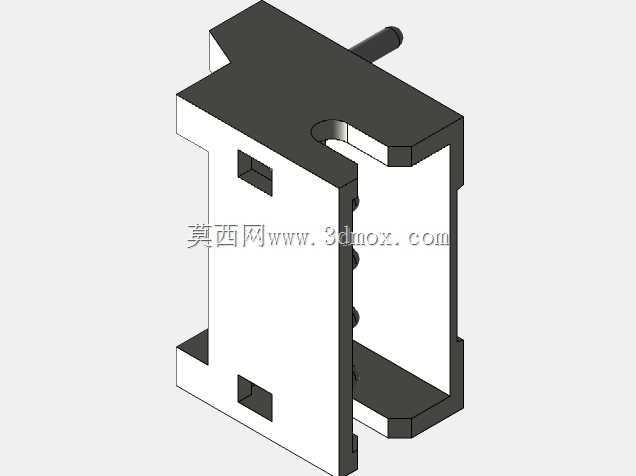

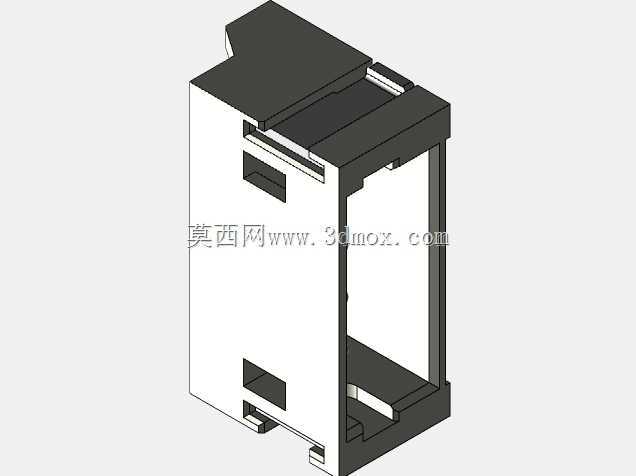

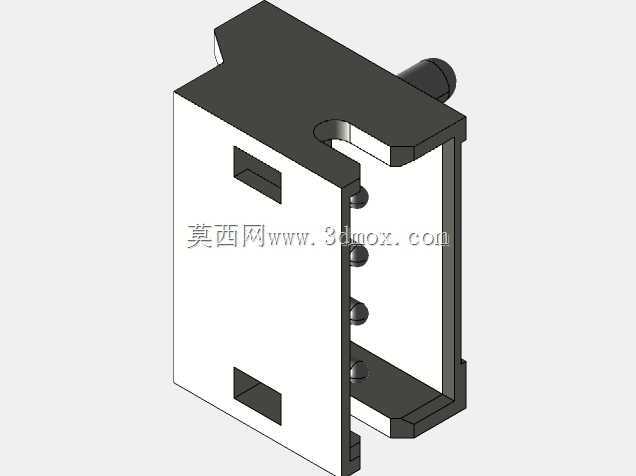

  设计过程中特意统一了全系列产品的防呆结构,在基座的单侧设置了凸起的防呆筋,对应的母座上设置匹配的凹槽,避免装配时插反导致的电路短路问题,防呆筋的高度为0.6mm,宽度为1.0mm,装配时的导向角度设计为15度,方便人工或者自动机台插接时的对位,降低装配难度。基座底部设置了三个高度为0.2mm的支撑凸点,焊接时凸点和PCB表面接触,让基座和PCB之间留出均匀的缝隙,保证焊锡流动时不会出现积锡、连锡的问题,同时也能让清洗板卡时的助焊剂残留顺利排出,避免长期使用后残留腐蚀引脚。

  针对不同的使用场景,全系列产品的插针采用镀锡处理,基底为黄铜材质,兼顾导电性能和成本控制,在有盐雾、高湿要求的特殊场景下,也可以直接替换为镀金插针的版本,基座的安装尺寸完全兼容,不需要重新设计PCB封装。在结构验证阶段,对不同pin数的产品都做了插拔力测试,单pin的插拔力控制在0.3-0.5N之间,2pin款的总插拔力在0.6-1N,13pin款的总插拔力控制在3.9-6.5N之间,既保证插接后不会因为振动松脱,也不会因为插拔力过大导致装配困难或者基座损坏。

  这类连接器在实际选型时,工程师往往需要根据板上的走线数量选择对应pin数的规格,统一的截面尺寸和焊盘布局可以让PCB设计时直接调用封装库,不需要针对不同pin数单独调整布局规则,大幅提升画板效率。同时统一的外形尺寸也方便SMT产线的吸嘴取料,所有规格的产品顶部吸取面都是平面,尺寸不小于3.2mm*4.5mm,适配标准的SMT贴片机吸嘴,不需要定制特殊吸嘴,降低量产时的生产适配成本。在三维建模过程中,所有规格的产品采用参数化设计,pin数作为可变参数,调整参数即可快速生成对应pin数的模型,所有配合面的公差、安装尺寸都和实际生产的尺寸保持一致,导出的STEP格式模型可以直接用于结构装配干涉检查,避免结构设计时出现连接器和周边壳体、元器件干涉的问题。
