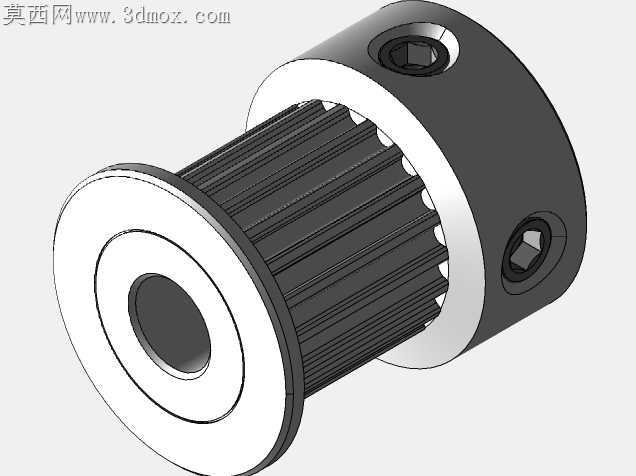

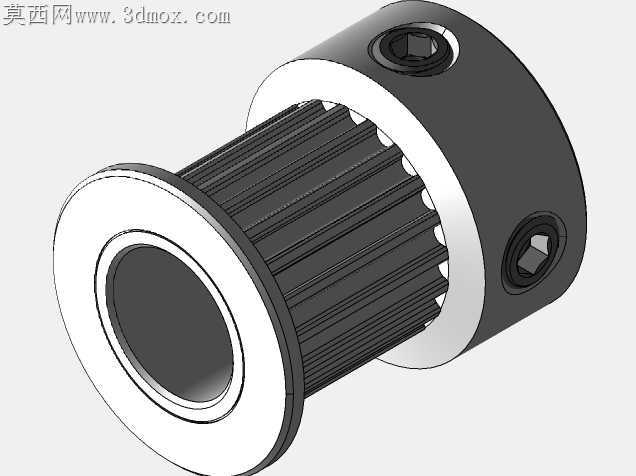

GT2型20齿10mm带宽正时皮带传动轮

小规格同步带轮加工最容易踩的坑，是齿形同轴度偏差带来的传动跳齿隐患，尤其是20齿这类齿数偏少的规格，单齿啮合占比更高，哪怕0.02mm的径向跳动，放到高速运转场景里都会被放大成周期性的张紧力波动，轻则带面磨损加快，重则出现传动丢步。这款GT2规格的带轮在结构处理上，把齿顶的过渡圆角做了0.15mm的微幅调整，没有照搬标准齿形的锐边设计，既不会因为圆角过大减小啮合接触面积，又能避免安装时带齿被锐边刮削起毛，适配10mm宽度的同步带时，轮缘两侧的挡边高度比常规设计高了0.3mm，能抵消皮带运转时的轻微轴向窜动，不用额外加装限位结构就能避免皮带跑边脱落。内孔的公差带选了H7级的过渡配合区间，不管是配5mm还是8mm的传动轴，都能保证装配后没有旷量，键槽的位置做了对称度校验，不会出现装夹后带轮偏斜的问题。齿面的粗糙度控制在Ra1.6，既不会因为太光滑导致啮合时摩擦力不足打滑，也不会因为表面太粗糙加速带齿的磨损。轮体的减重槽没有做通槽设计，而是保留了内侧2mm的实体壁厚，兼顾轻量化的同时不会降低整体结构强度，就算长期承受张紧侧的拉力，也不会出现轮体变形导致的齿形错位。很多同规格的廉价带轮会忽略齿距的累积误差，这款带轮的单齿齿距偏差控制在0.01mm以内，整圈累积误差不超过0.03mm，用在精密传动的场景里，长距离往复运动也不会出现定位偏差。挡边和轮体的衔接处做了微小的倒角，没有尖锐的接缝，安装皮带时不会剐蹭带体侧面的纤维层，能大幅延长同步带的使用寿命。内孔的端面做了0.2mm的沉头倒角，装配时轴端的毛刺不会卡在孔口导致装夹不到位，就算是新手装配也能保证带轮和轴的垂直精度。
