柔性卡爪式梅花弹性联轴器结构设计

　　做传动结构设计这么多年，但凡涉及两根轴之间需要补偿偏移、缓冲减震的传动场景，梅花形爪式联轴器永远是选型清单里优先级很高的选项，这次建模的这款30mm外径、42mm总长的爪式联轴器，就是针对小扭矩传动场景做的标准化适配结构，日常在3D打印机传动、小型数控滑台、桌面级自动化模组、小型输送线驱动端这类场景里出镜率极高。

　　很多刚入行的设计师选联轴器的时候总容易盯着扭矩参数看，忽略安装边界的适配性，这款联轴器的结构设计首先就把安装场景的变量考虑进去了：两端轴孔覆盖8-15mm的常用轴径范围，不管是步进电机输出轴、伺服电机轴还是滚珠丝杠端的光轴，只要轴径落在这个区间里，都能通过顶丝锁紧结构完成固定，不用额外加工轴上的键槽，对于小型设备的装配来说，能省掉不少轴类零件的二次加工工序，装配效率能提上来不少。

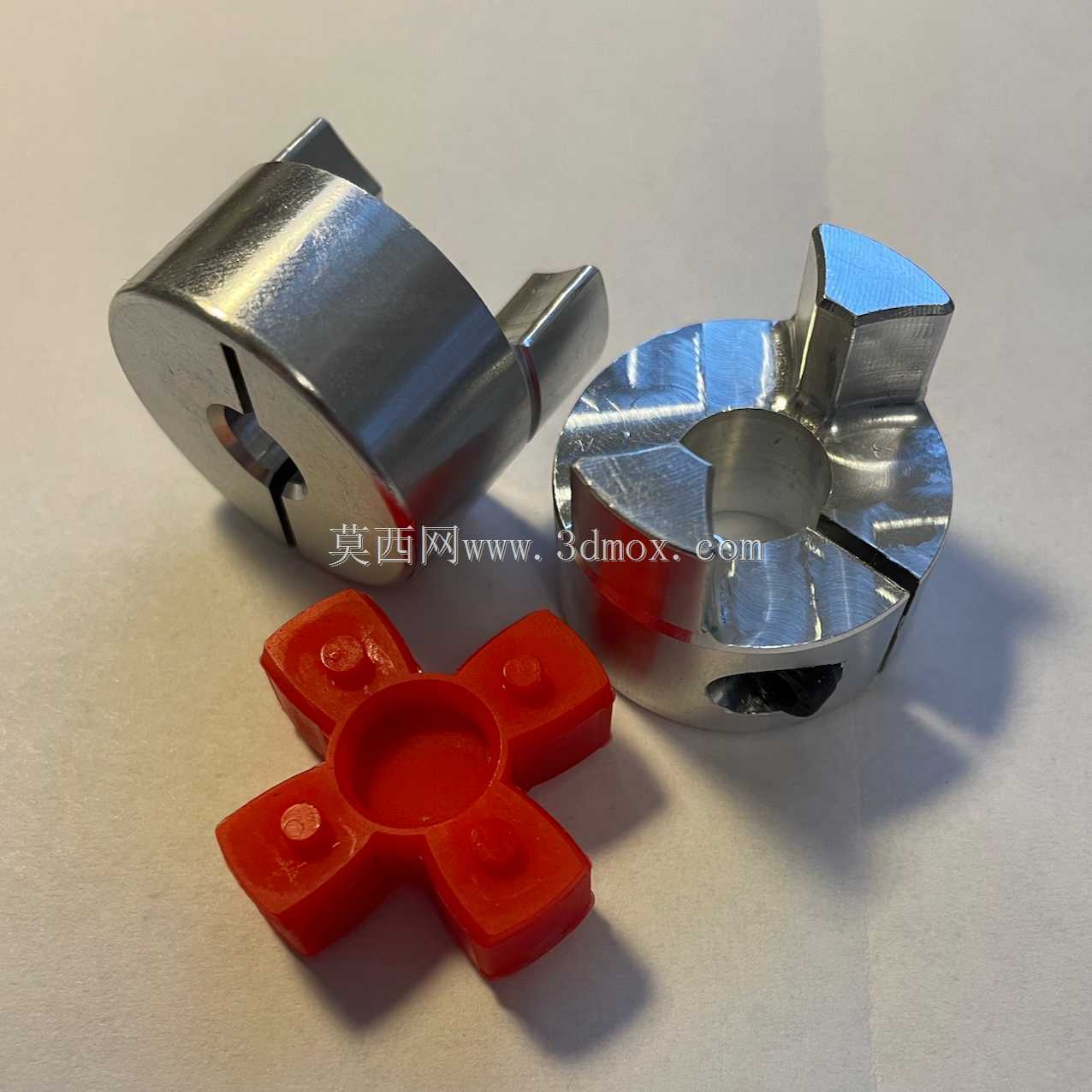

　　从结构本身来看，这款联轴器采用的是三爪对称布局，两个金属半联轴节的爪部交错排布，中间夹着红色的聚氨酯弹性体，也就是行业里常说的梅花垫。这种结构的好处很实在：首先是补偿能力，实际设备装配的时候，很难保证主动轴和从动轴完全同轴，哪怕是用百分表打表调过的安装位，设备运行久了机座形变、轴承磨损都会带来一定的径向、角向甚至轴向偏移，弹性体的存在就能把这些偏移量吸收掉，避免硬连接带来的轴系憋劲、轴承过早损坏、电机负载异常升高的问题。其次是缓冲减震，小型步进电机或者伺服电机启动、换向的时候会有一定的冲击，聚氨酯弹性体能把这部分冲击能量吸收掉，让传动更平稳，尤其是在3D打印机这类对传动平稳性要求高的设备里，能有效减少打印层纹、丢步这类问题。

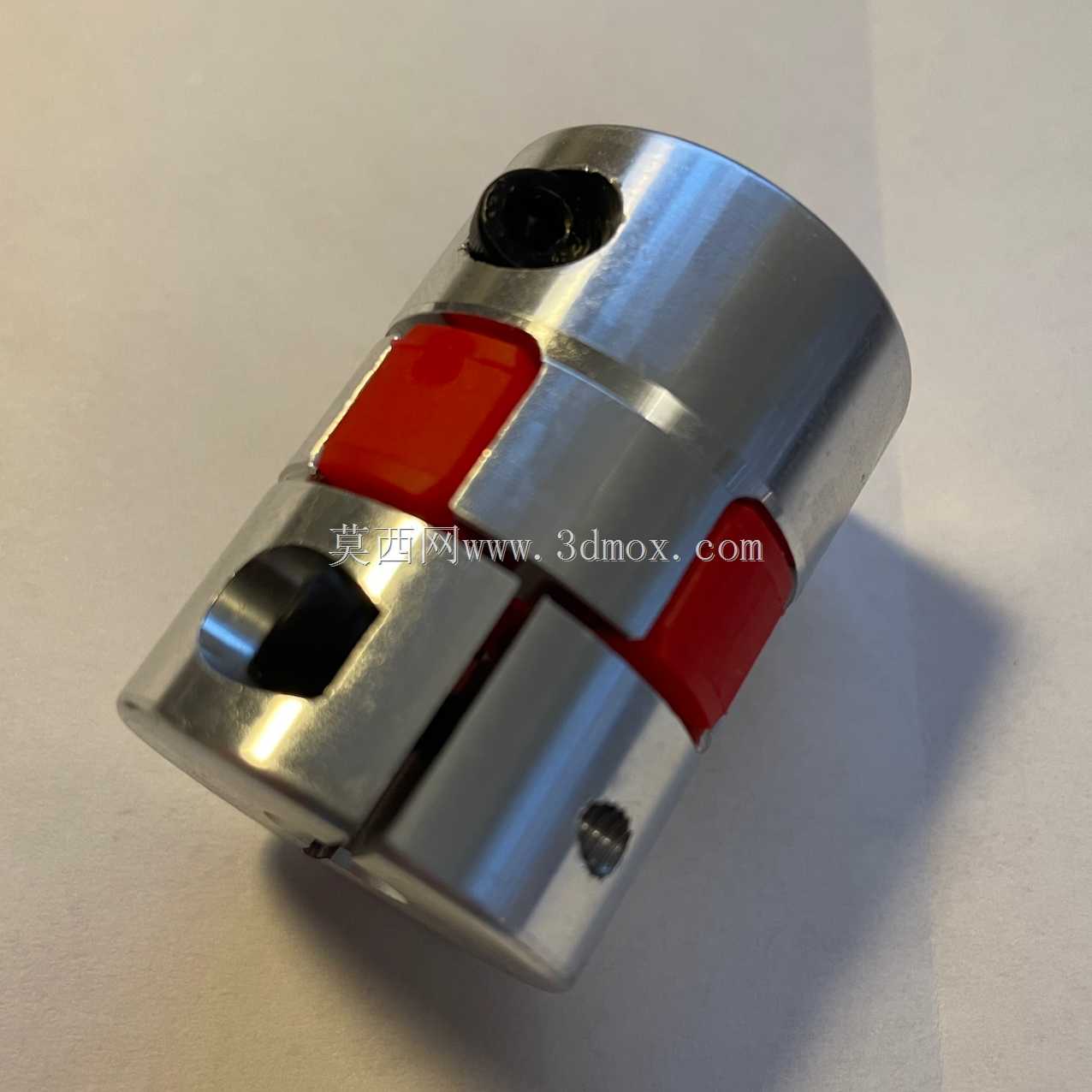

　　建模的时候特意把夹紧结构做了细节还原：每个半联轴节上都开了贯通的夹紧缝，配合侧面的锁紧顶丝，当顶丝拧紧的时候，夹紧缝会产生微量形变，把轴紧紧抱在轴孔里，相比单纯的顶丝直接顶在轴面上的固定方式，这种抱紧式的固定能传递更大的扭矩，也不会在轴表面顶出凹坑，后期拆卸维护的时候不会出现轴和联轴器咬死拆不下来的情况。尺寸边界上，30mm的外径设计得很克制，不会在安装空间里占用过多径向尺寸，42mm的总长也适配大部分小型驱动端的轴向安装间距，不用额外调整电机座或者丝杠座的安装位置，替换旧件的时候适配性很强。

　　实际选型的时候要注意，这种爪式联轴器的弹性体是易损件，长期在交变载荷下工作会出现老化、挤压变形的情况，这款结构的设计也考虑了维护便利性，不用把两个半联轴节从轴上拆下来，只要把两个半联轴节稍微轴向错开一点距离，就能把中间的梅花弹性体取出来更换，后期维护成本很低。另外金属半联轴节采用的是铝合金材质的设计逻辑，重量轻、转动惯量小，对于高速往复运动的传动场景来说，更低的转动惯量能减少电机的动态负载，提升响应速度，这也是小型伺服传动场景里偏爱铝合金联轴器的原因。

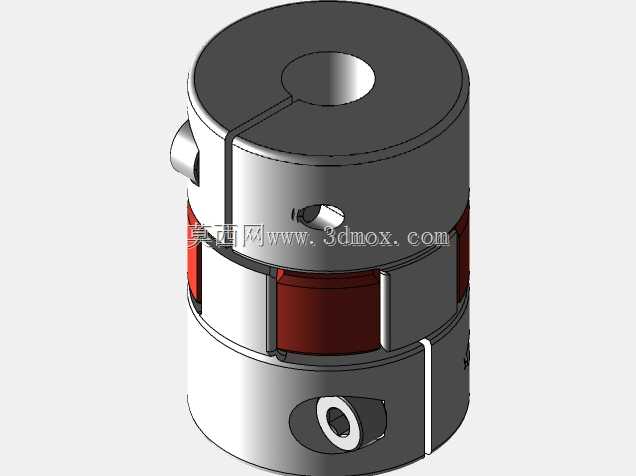

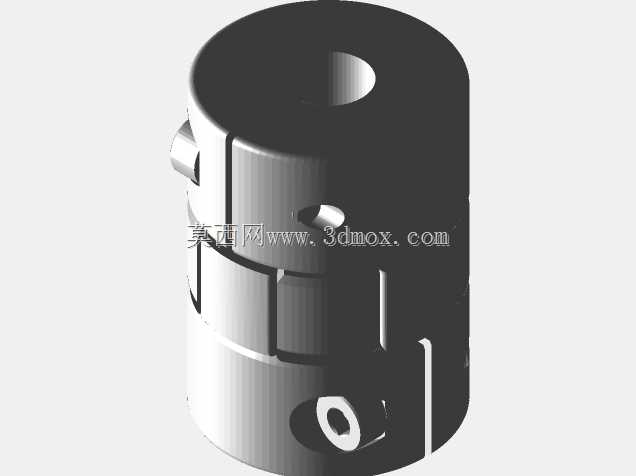

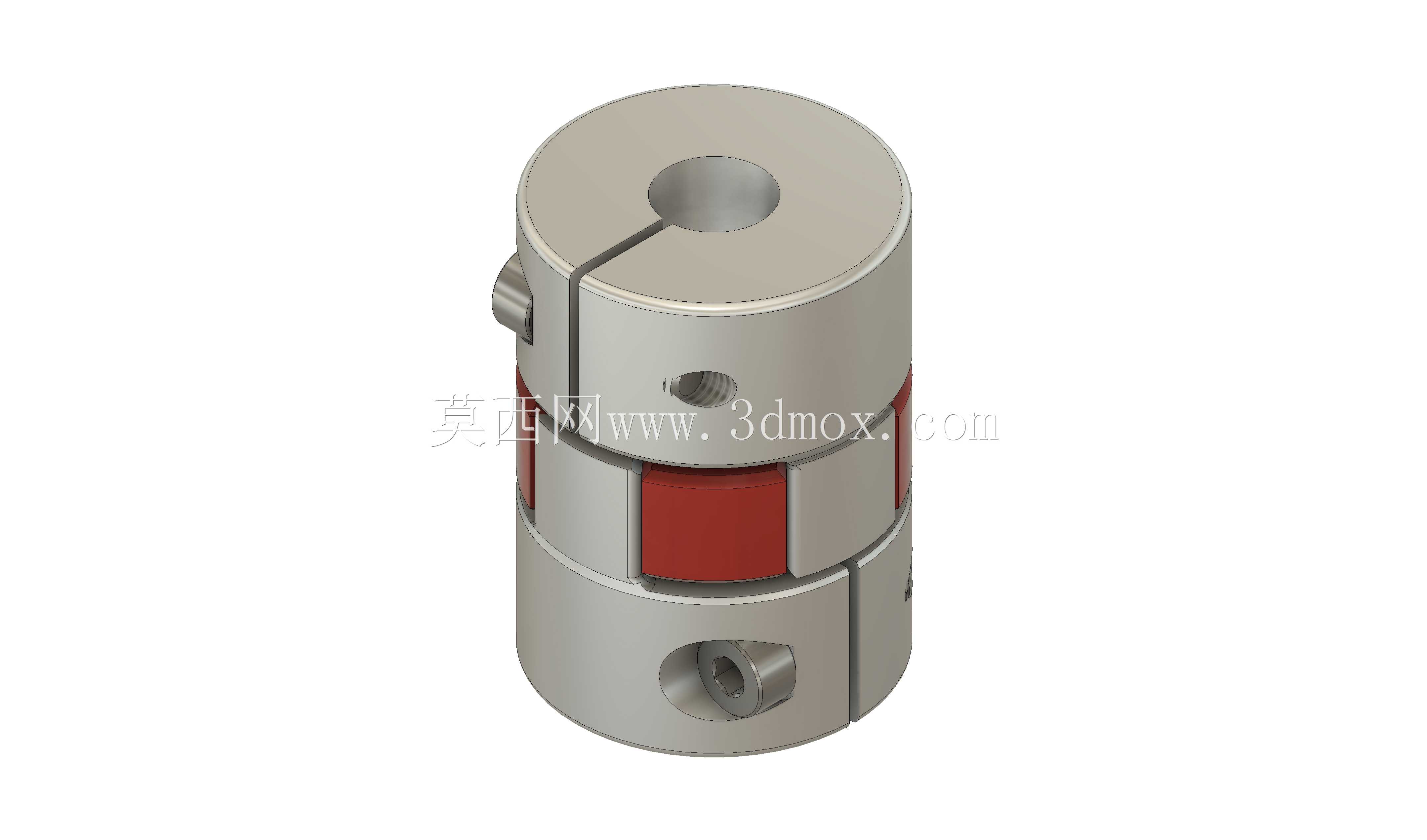

　　从建模的细节来看，所有的倒角、退刀槽、顶丝孔位都做了还原，夹紧缝的宽度、爪部的弧度都和实际量产的零件保持一致，不管是用来做设备的装配干涉检查，还是做传动结构的运动仿真，都能直接调用，不用再额外修正结构细节。很多新手建模的时候容易忽略爪部和弹性体的配合间隙，实际上为了装配方便，爪部和弹性体的卡槽之间会留很小的间隙，这个间隙量控制得不好的话，传动的时候就会出现回程间隙，影响传动精度，这款模型里的配合间隙是按照实际量产的公差要求做的，既能保证弹性体能顺利装进去，又能把回程间隙控制在很小的范围内，满足精密传动的需求。

　　在不同的应用场景里，这款联轴器的适配逻辑也有区别：比如用在Nema23规格的步进电机和滚珠丝杠连接的时候，两端轴孔选10mm的规格就能直接适配，不用额外加工轴径；如果是用在小型输送线的驱动辊和电机连接的时候，根据辊子的轴径选12mm或者15mm的轴孔规格，靠顶丝抱紧就能满足扭矩传递需求；如果是用在3D打印机的挤出机或者运动轴传动上，轻量化的铝合金结构不会给运动轴带来额外的负载，弹性体的减震效果还能提升打印件的表面质量。
