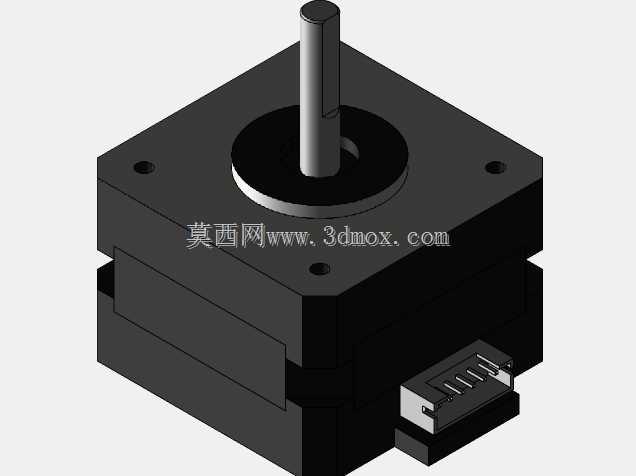

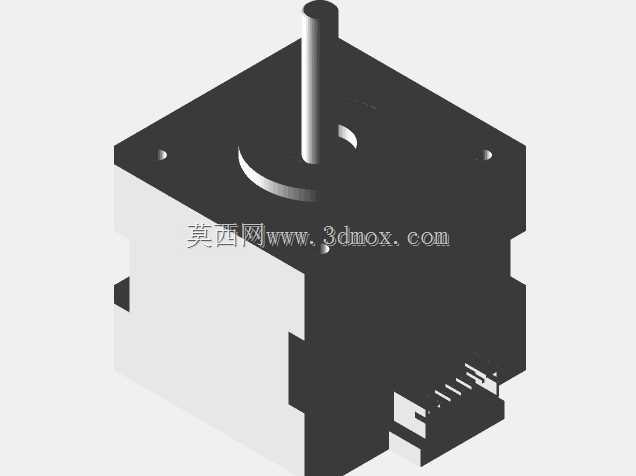

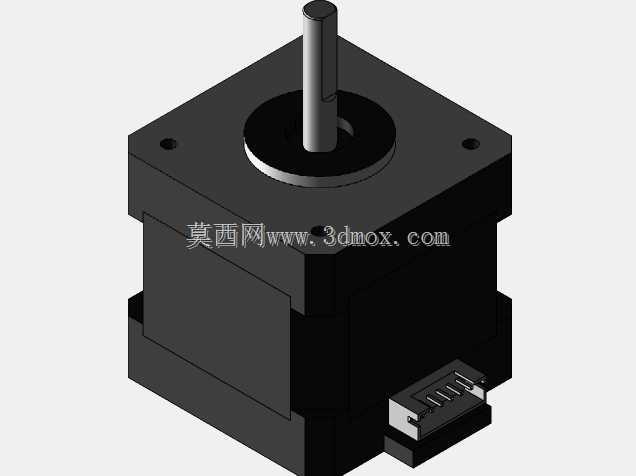

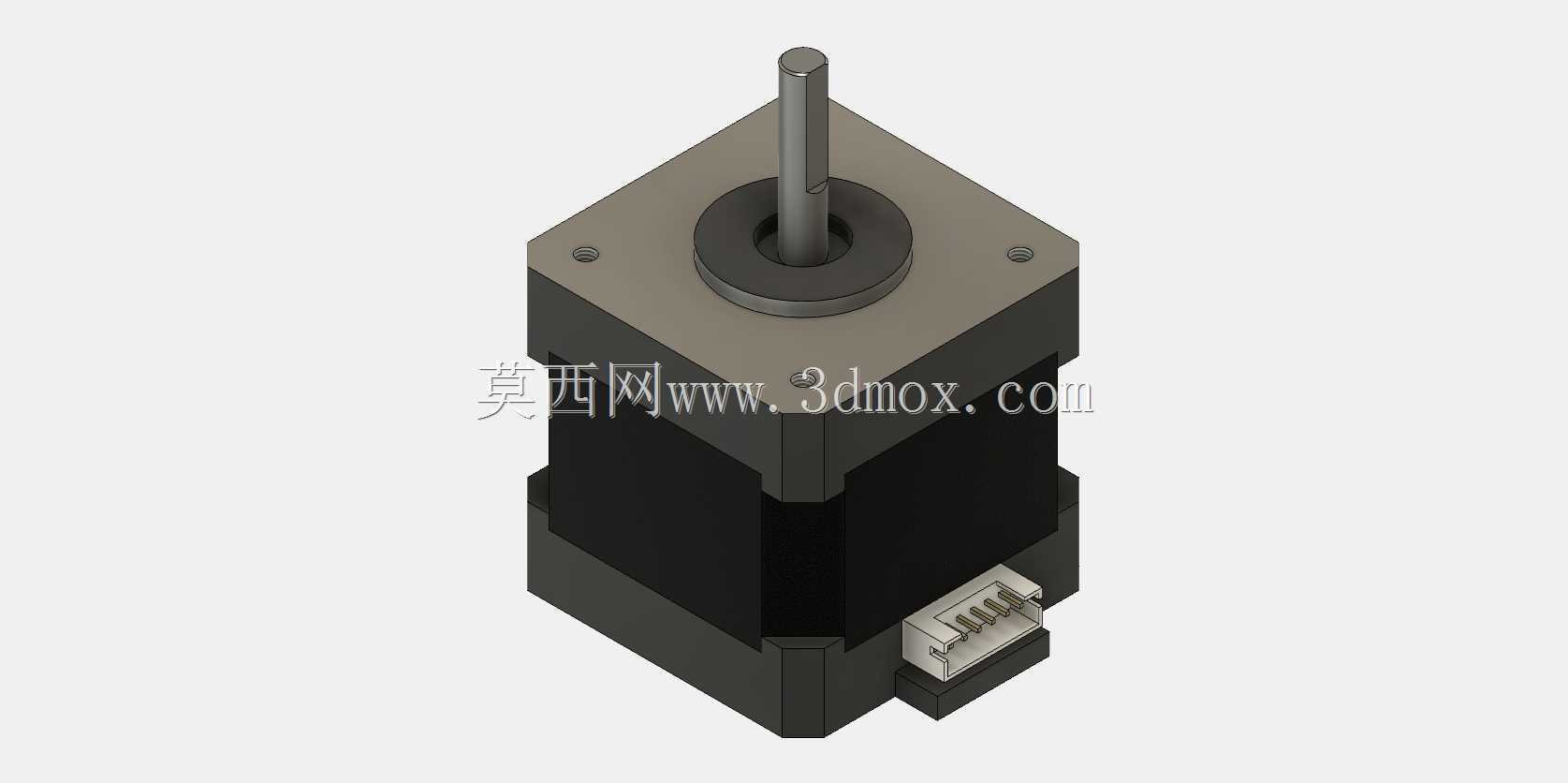

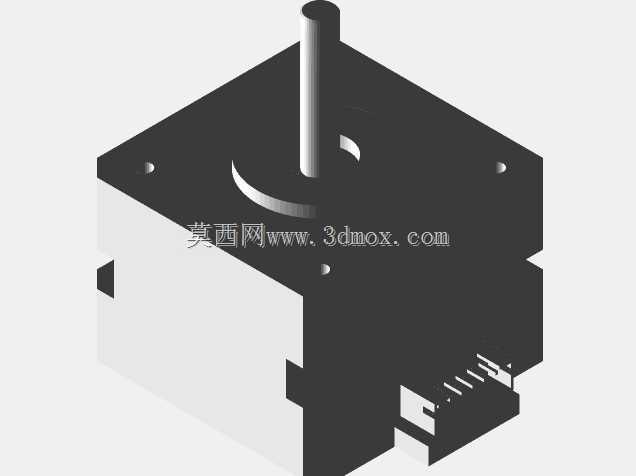

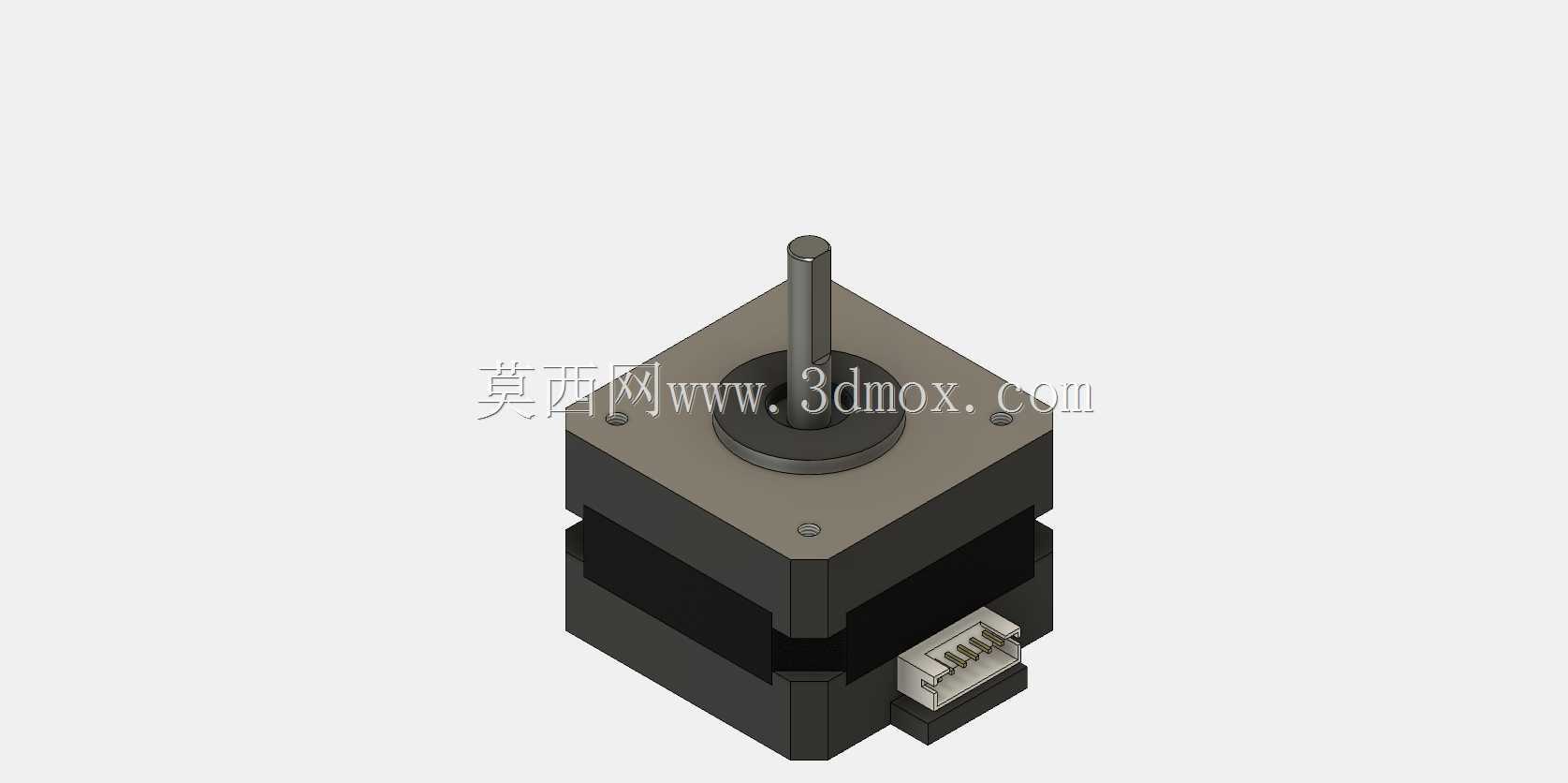

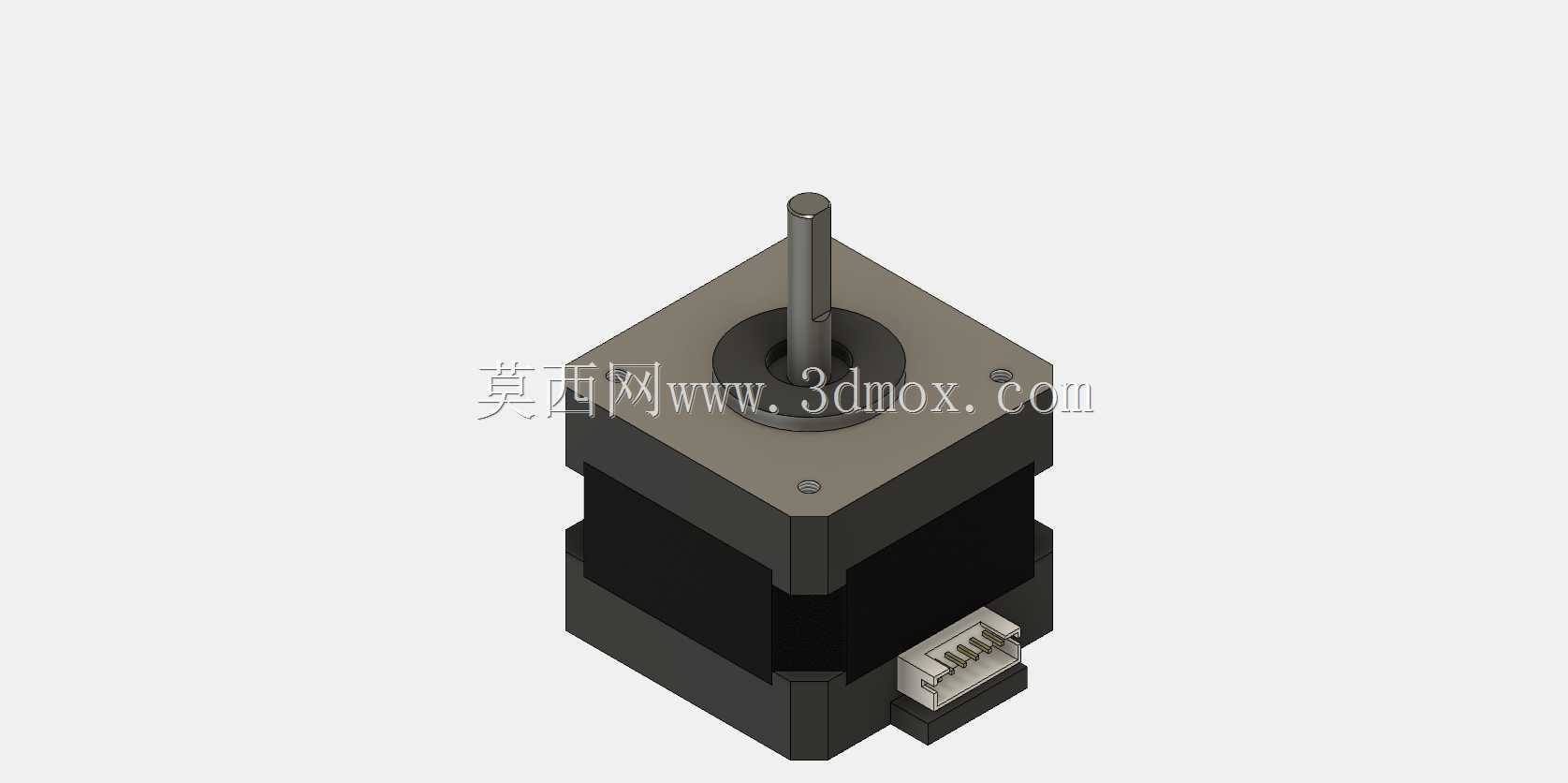

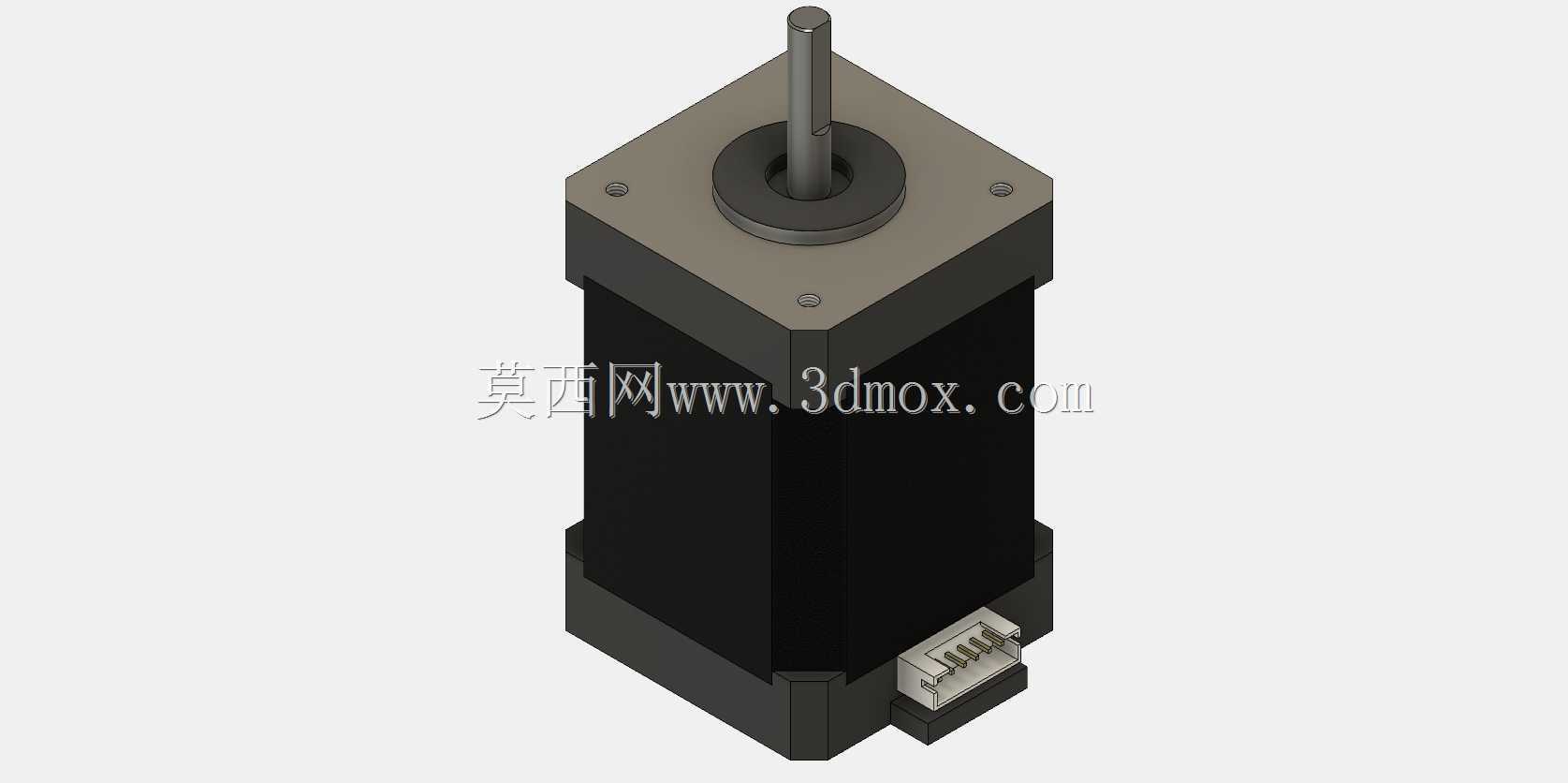

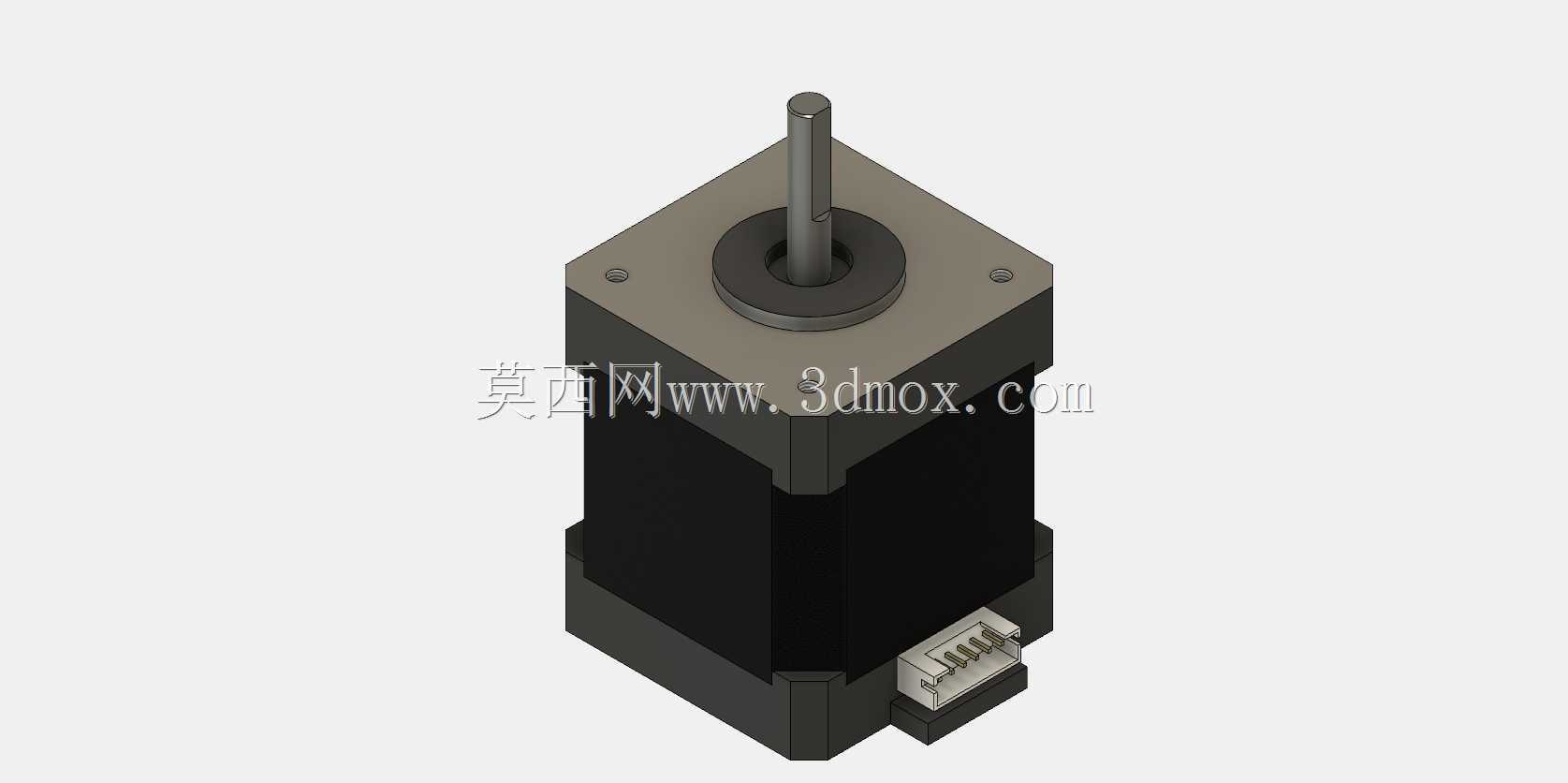

Nema17系列多机身长度步进电机结构

做小型自动化设备结构设计的工程师，几乎都绕不开42规格也就是Nema17标准的步进电机选型，这次梳理的这款覆盖28、34、40、48、60mm五种机身长度的步进电机结构，完全贴合市面主流量产产品的实际安装尺寸，不管是做3D打印机运动轴、小型桌面机械手关节、点胶机送料机构，还是实验室小型检测设备的位移驱动，都能直接对应选型参考。

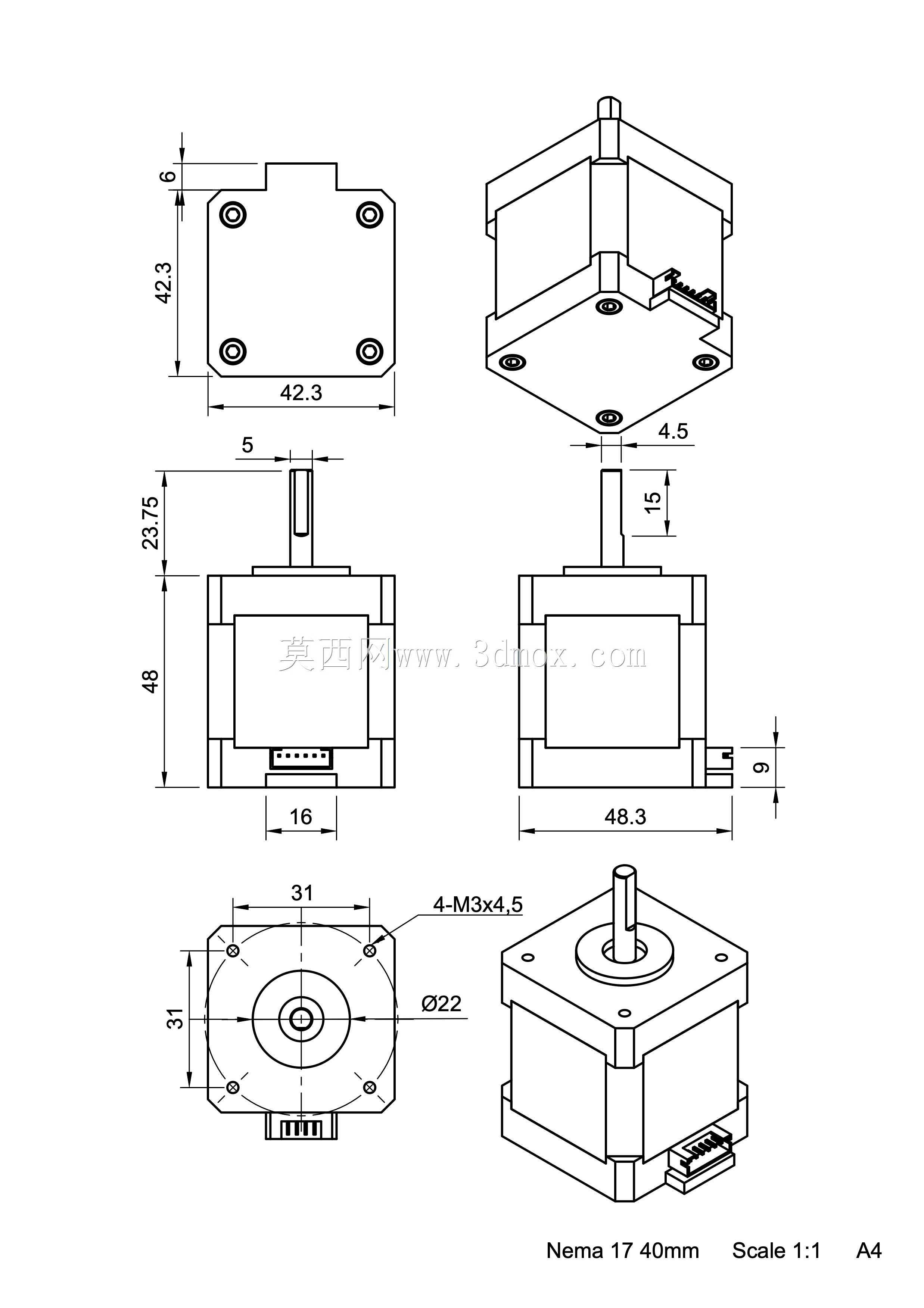

很多刚入行的结构工程师做电机安装位设计时，容易只盯着安装孔距忽略出线方向和轴伸长度的干涉问题，这款模型把电机尾部的接插件出线位置、输出轴的直径与伸出长度、机身四个安装孔的相对位置都做了1:1还原，甚至安装孔的沉台深度都和实物一致，不用再反复核对供应商图纸调整安装座的避让空间。设计这类步进电机安装结构时，首先要明确不同机身长度对应的输出扭矩差异，28mm长度的机型适合负载极轻的小型风门调节、镜头位移机构，60mm长度的机型则可以带动小型皮带滑台完成轻载物料输送，模型把不同长度机身的外形边界做了参数化关联，调整机身长度参数时，安装孔位、轴伸尺寸、接插件位置都不会发生偏移，不会出现改完尺寸后安装位错位的问题。

从实际应用场景来看，Nema17步进电机的安装法兰遵循统一的42mm见方标准，这也是它能在小型自动化设备里大范围普及的核心原因——不管选哪个长度的机身，前端安装法兰的孔距、定位止口尺寸完全一致，设备迭代时如果需要提升扭矩，直接更换更长机身的电机即可，不用重新加工安装法兰座。这款模型在设计时特意保留了电机本体的分层结构，前端盖、定子绕组段、后端盖、出线接插件都做了独立的实体区分，做设备热仿真或者装配干涉检查时，可以单独隐藏某一部分查看内部配合间隙，比如设计电机尾部的编码器安装座时，可以直接隐藏后端盖，测量轴尾的伸出长度和直径，不用再拆分零件重新建模。

实际做设备布局时，步进电机的出线方向往往是容易被忽略的干涉点，很多工程师做完结构才发现电机接插件和旁边的导轨、线槽碰在一起，不得不临时改线或者打磨安装座，这款模型把侧出式接插件的外形尺寸、插针面的朝向都做了准确还原，布局时可以直接旋转电机本体调整出线方向，提前预留出线束的弯曲半径，避免后期装配时出现线束弯折过度或者干涉的问题。另外输出轴的D型切边位置也和实物一致，设计同步轮、联轴器的安装位时，可以直接对齐D型面的角度，不用再额外标注切边方向的加工要求。

针对不同的安装场景，这款模型也预留了足够的设计参考边界，比如做电机卧式安装时，机身的最大外径尺寸可以直接用来设计支撑抱箍的内径，不用额外留放大余量；做立式安装时，前端法兰的止口深度可以直接配合安装板的定位凸台，保证电机轴和传动机构的同轴度，减少运转时的径向跳动。很多新手建模时容易把电机的外形做的过于理想化，忽略了机身外壳的拔模斜度、端盖的固定螺丝凸台，导致实际装配时螺丝和旁边的零件发生干涉，这款模型把这些细节都做了还原，端盖上的四个固定螺丝头凸台、机身外壳的细微拔模角度都和量产实物一致，用它做出来的安装结构，基本不会出现装配干涉的问题。

在参数调整逻辑上，这款模型支持直接修改机身长度参数来切换不同扭矩的机型，调整过程中安装法兰、输出轴、接插件的相对位置保持固定，不用重新装配约束，对于需要快速做方案迭代的工程师来说，能省下不少重复建模的时间。比如做小型输送线方案时，初始选型用40mm长度的电机，后续负载核算发现扭矩不足，直接把机身长度参数改成48mm或者60mm，就能直接得到对应机型的外形模型，不用重新下载模型或者重新绘制，大幅提升方案设计的效率。
