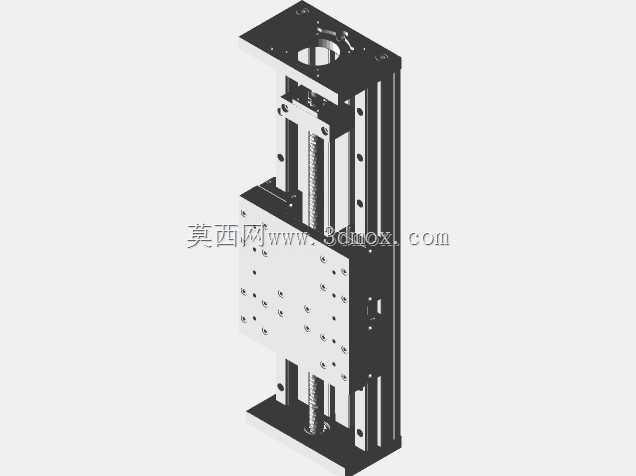

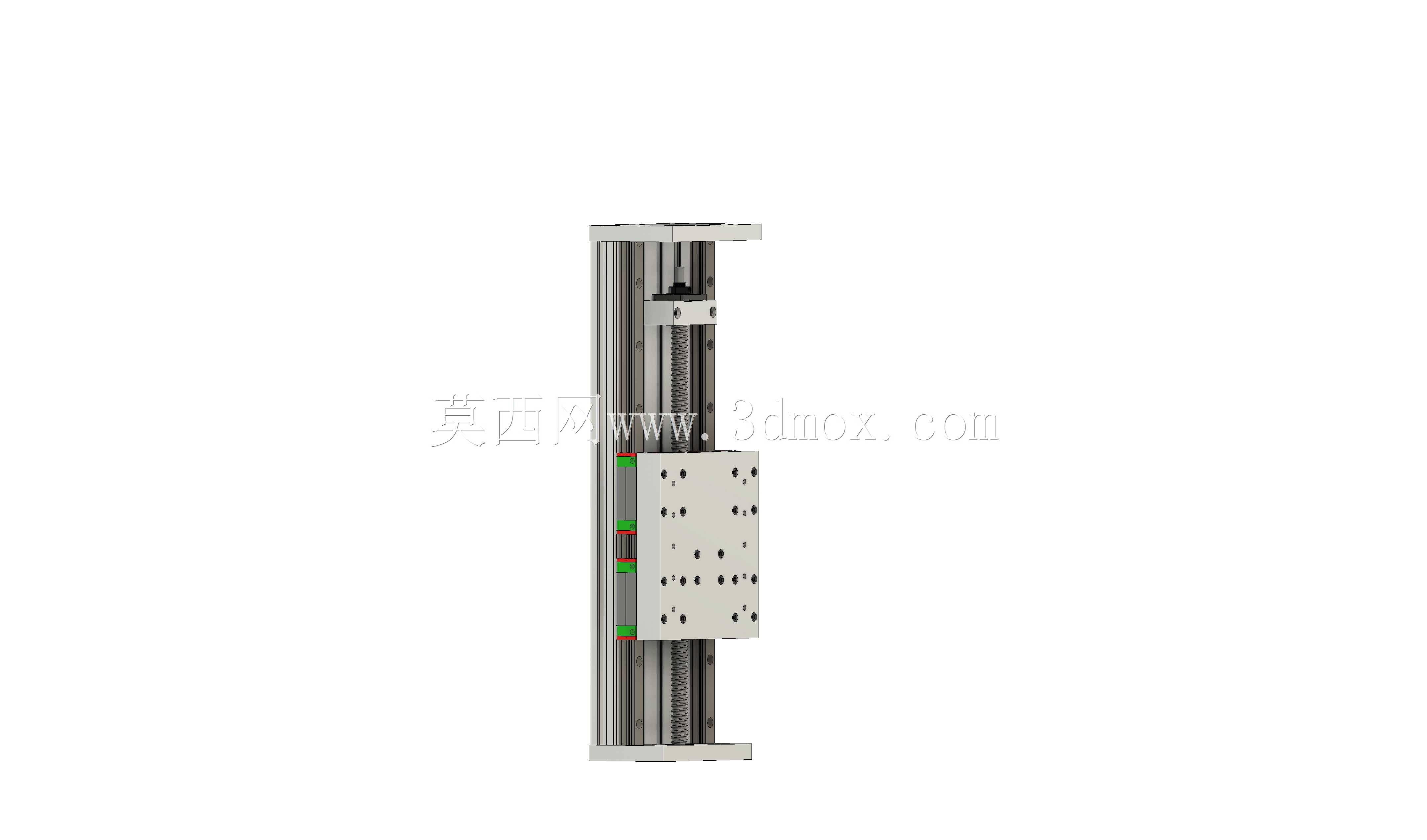

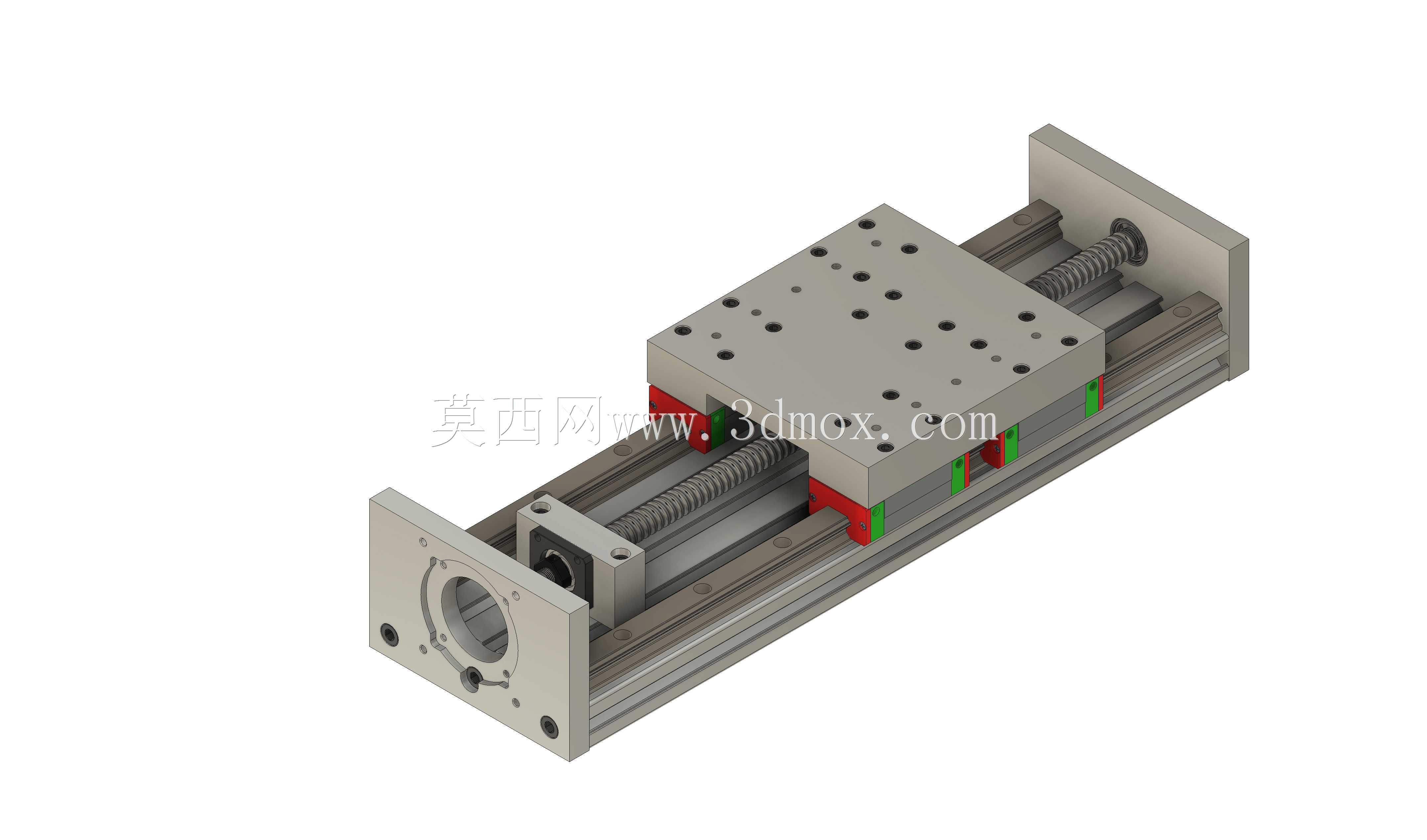

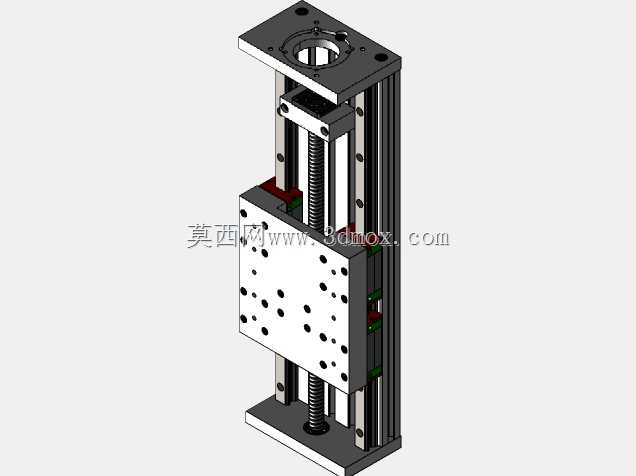

HG150规格CNC线性运动滑台结构

　　这款线性运动滑台是数控进给系统里的核心执行部件，常见于小型CNC雕刻设备、桌面级加工中心、3D打印运动轴改造、自动化点胶工位、视觉检测位移平台这类需要精准直线进给的场景，承担着带动执行末端完成指定行程内精准位移的作用，区别于普通手动滑台，该结构适配伺服或步进电机直连驱动，可实现闭环或开环下的位置控制，重复定位精度能满足多数轻载加工与精密装配的需求。从结构设计逻辑来看，整个滑台采用铝型材作为基座主体，型材本身的槽道结构直接作为线性导轨的安装基准，省去了额外加工基座安装面的工序，同时铝型材的自重较轻，适合对运动部件负载有要求的悬臂或多轴叠加安装场景，基座两端设置有端板结构，一端用于安装丝杆支撑单元，另一端预留电机安装法兰位，

　　可直接适配Nema23、Nema34规格的步进电机或同安装尺寸的伺服电机，电机与丝杆之间通过10mm规格的联轴器直连，传动间隙小，传动效率高。传动部分采用SFU1605规格滚珠丝杆，搭配对应的丝杆螺母与螺母安装座，螺母座直接与滑动工作台连接，将丝杆的旋转运动转化为工作台的直线运动，滚珠丝杆的摩擦阻力远小于普通T型丝杆，高速进给时不会出现明显的爬行现象，长时间运行的磨损量也更低，适合频繁往复运动的工况。导向部分采用HGR20规格线性导轨搭配HGR20线性滑块，每侧导轨配置两个滑块，四个滑块共同支撑上方的工作台，可承受一定的倾覆力矩与径向负载，滑块与工作台之间通过定位销与螺栓紧固，保证导向精度不会因为长期运行出现偏移。

　　工作台台面采用多孔位设计，预留了标准间距的螺纹安装孔，可直接固定工装夹具、加工主轴、点胶阀、检测相机等末端执行部件，不需要额外加工转接板，降低了用户的二次改造成本。尺寸边界上，该款滑台有效行程为300mm，整体总长度为510mm，安装时需要预留至少530mm的轴向安装空间，宽度方向尺寸适配150系列铝型材的安装基准，可直接与同规格铝型材框架拼接，组成多轴运动系统，比如搭建XY十字滑台或者XYZ三轴运动平台时，不需要额外设计转接连接件，直接利用型材槽内的T型螺栓即可完成固定。设计过程中充分考虑了日常维护的便利性，导轨与丝杆均为外露式结构（实际使用时可加装防尘折布或钢板防护罩），加注润滑脂时不需要拆解主体结构，

　　直接在滑块与丝杆螺母的注油口操作即可；端板上的支撑单元采用标准角接触球轴承配对安装，可承受丝杆高速旋转产生的轴向力，避免长时间运行出现丝杆窜动影响精度。在实际选型应用中，这款滑台适合负载在30kg以内的轻载工况，进给速度最高可支持到0.5m/s，完全满足小型加工设备、自动化装配工位的运动需求，比如在PCB板钻孔设备中，可作为Z轴进给滑台带动高速主轴完成钻孔动作；在视觉检测设备中，可带动工业相机完成产品表面的逐行扫描检测；在小型点胶设备中，可带动胶阀完成预设轨迹的点胶作业。结构上所有零部件均采用市面上的标准件，导轨、丝杆、联轴器、支撑单元都可以直接采购替换，不需要定制特殊规格零件，后期维护成本极低，对于设备开发者来说，直接采用该成熟结构可以省去从0设计滑台的计算、选型、出图周期，大幅缩短设备开发的时间，同时成熟的结构经过实际运行验证，不会出现设计缺陷导致的运行卡滞、精度不足等问题。滑动部分的行程限位可在型材槽内加装光电或机械限位开关，工作台侧面预留了限位触发片的安装位置，可根据实际使用需求设置软限位与硬限位，避免超程运行导致的机械损坏。
