树莓派多层堆叠固定安装支架结构

在嵌入式开发、小型边缘计算节点搭建的实际场景中，多块开发板堆叠部署时往往面临固定不稳、散热不畅、接线杂乱的问题，这款多层固定支架正是针对这类痛点设计的结构件。从实际使用场景来看，它可以适配桌面级小型计算集群搭建、实验室嵌入式测试平台搭建、个人创客项目的硬件集成等场景，能够将多块开发板有序固定在有限空间内，避免多板散放带来的接线拉扯、积灰难清理、意外磕碰损坏硬件的问题。

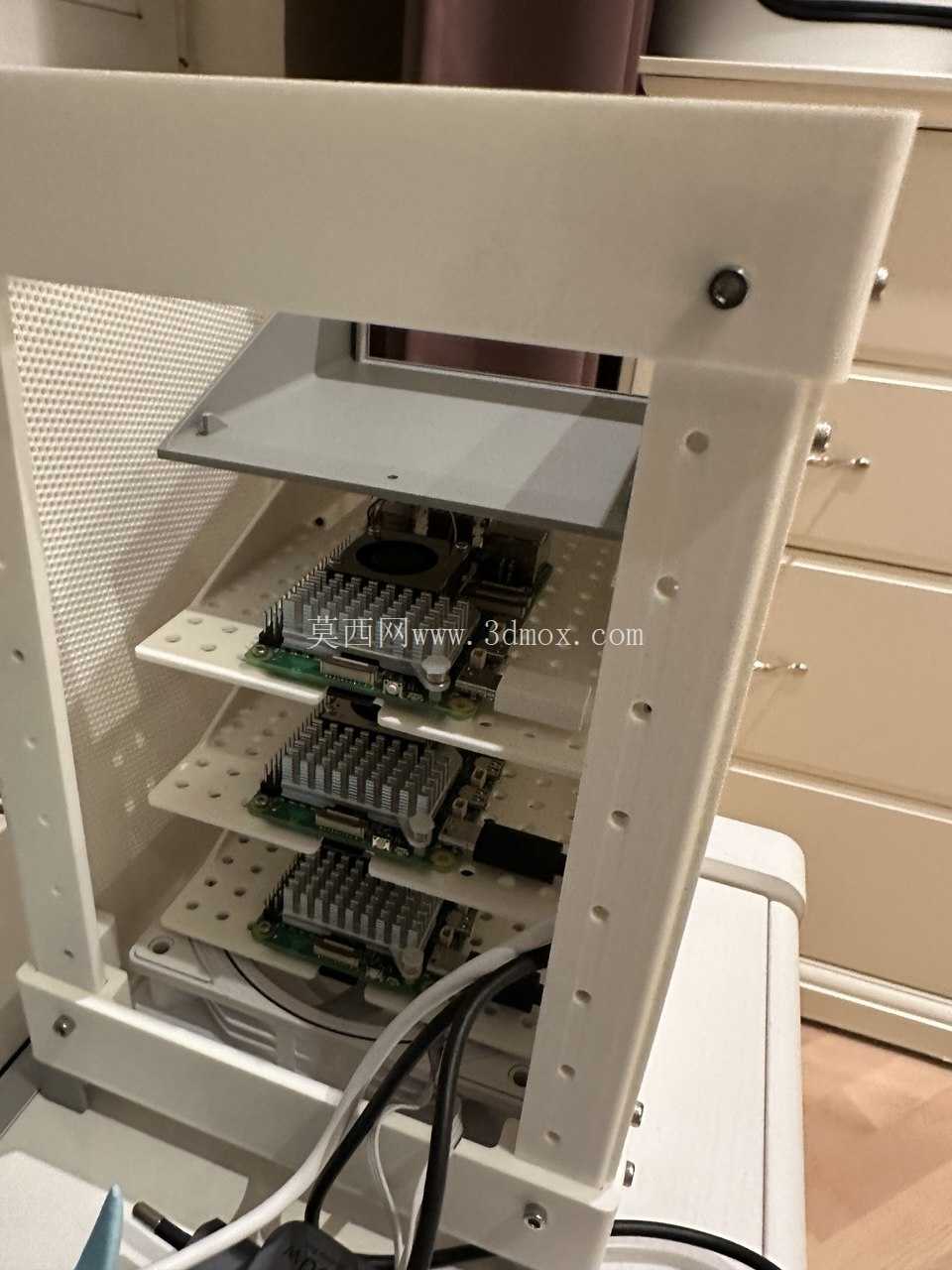

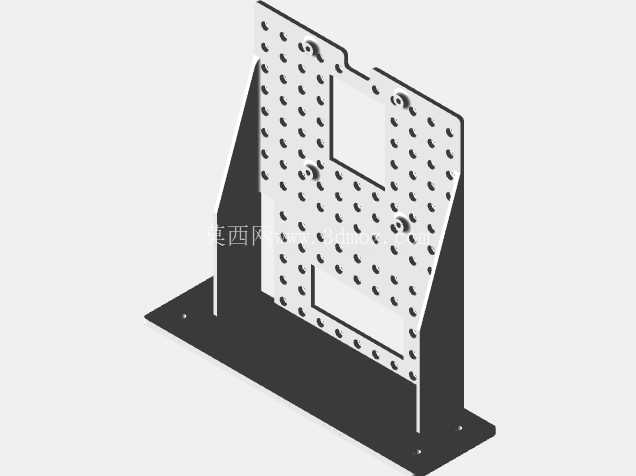

从功能特性上看，这款支架采用立式层叠托板结构，每层托板预留了对应硬件的安装孔位，可兼容Pi4、Pi5、TP-LS1005G交换机、带手柄的USB充电座、DS18B20传感模块、Arduino控制板等常用创客硬件，所有硬件固定后不会出现端口被遮挡的问题，同时支架侧板没有开设多余的端口外露孔，仅保留了均匀分布的通气孔，这种设计一方面可以避免外部杂物从侧方进入支架内部触碰电路板造成短路，另一方面可以利用热空气自然上升的原理，让各层电路板工作产生的热量顺着通气孔形成自然对流通道，无需额外加装风扇就能实现不错的被动散热效果，降低了小型集群的运行噪音与额外功耗。

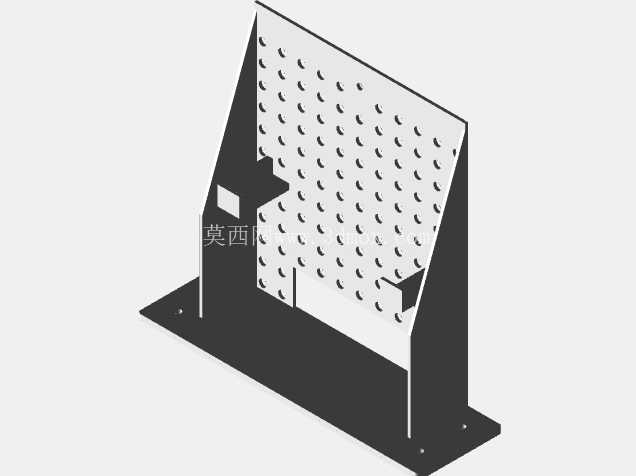

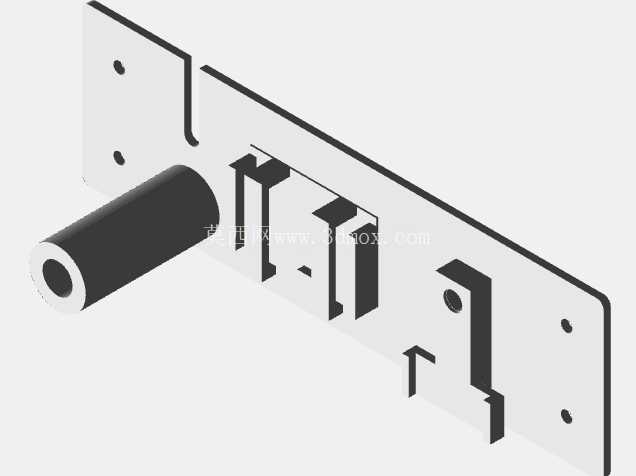

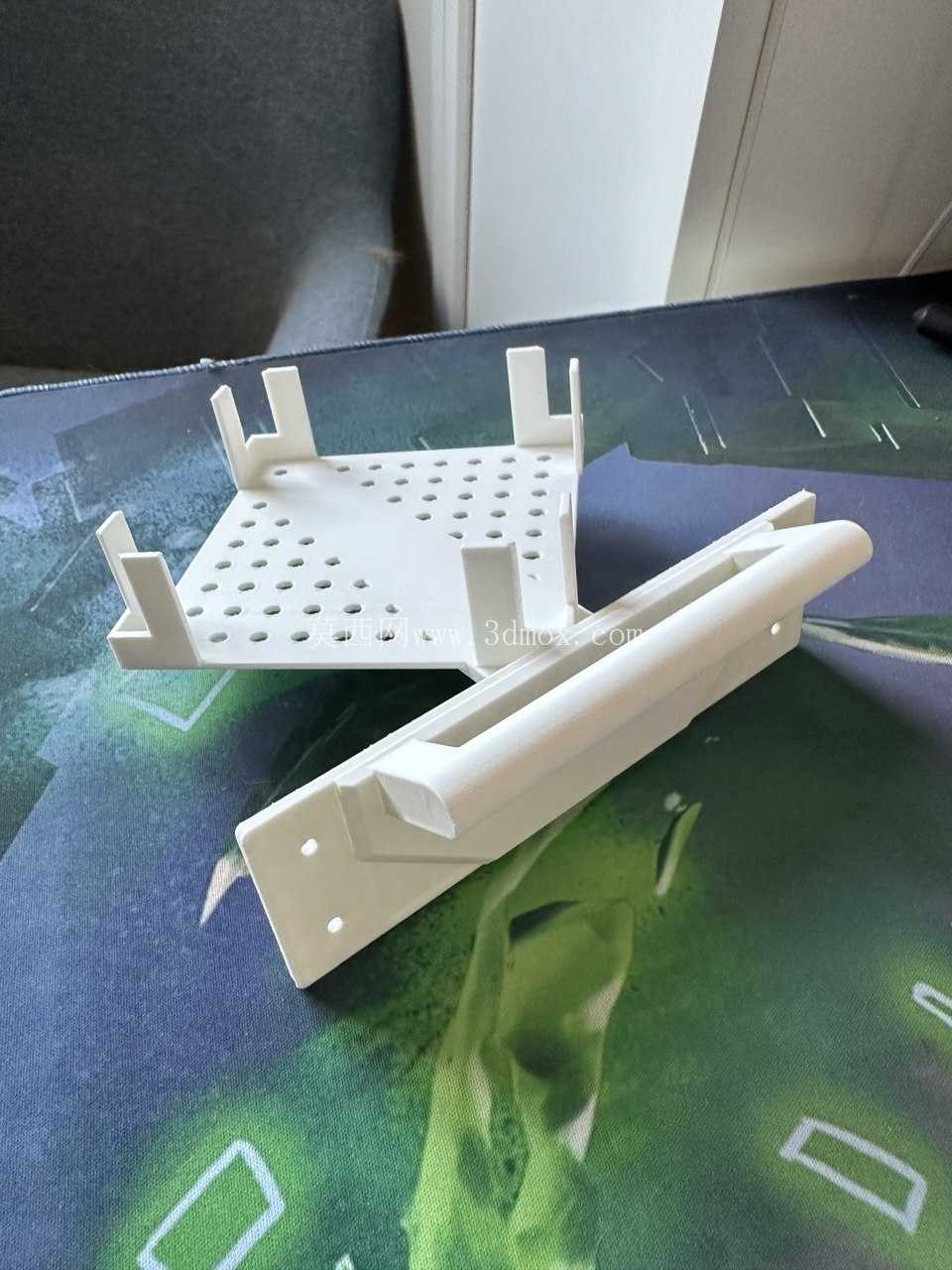

设计思路上，这款支架没有采用常见的封闭式机箱结构，而是采用开放式框架加侧挡的形式，在保证硬件固定强度的前提下尽可能减少结构用料，降低整体重量。侧板上的安装孔采用等间距排布的长圆孔设计，既可以调整每层托板的安装高度，适配不同高度的散热片、接线端子等配件，也能抵消3D打印过程中可能出现的尺寸公差，降低装配难度。托板上的安装孔位完全对应各适配硬件的标准安装孔距，不需要额外打孔或者改装硬件就能直接固定，托板边缘做了小尺寸的翻边处理，既可以提升托板的结构强度，避免长时间承重出现弯折变形，也能防止硬件在托板上出现横向滑移。

从安装边界与尺寸适配来看，这款支架整体为立式窄体结构，占用桌面的投影面积较小，适合放置在桌面角落、设备机架的空余位置。每层托板的间距经过实际验证，既可以容纳高度15mm以内的被动散热片，也能预留出足够的接线空间，方便插拔网线、USB线、电源线等外接配件。支架底部预留了走线缺口，所有外接线路可以从底部缺口统一梳理引出，避免多根线路杂乱缠绕在支架外侧。侧板的通气孔直径经过优化，既保证足够的通风面积，也能防止较大的异物掉入支架内部触碰电路板。固定硬件的螺丝孔采用适配M2.5标准螺丝的尺寸，这也是绝大多数开发板、电子配件通用的安装螺丝规格，用户不需要额外采购特殊规格的紧固件就能完成装配。

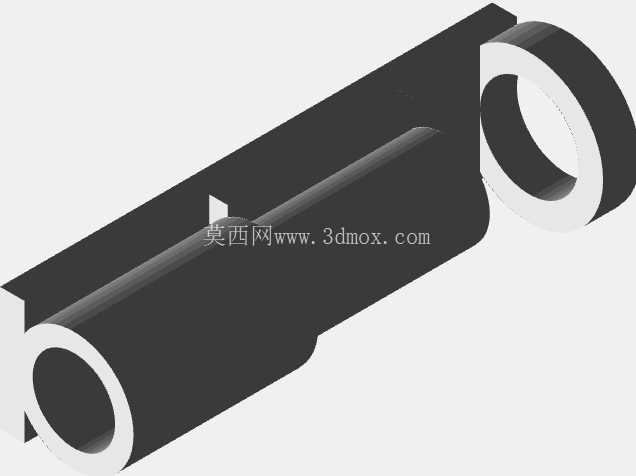

在实际装配过程中，用户只需要先将对应硬件通过螺丝固定在各层托板上，再根据硬件的实际高度调整托板在侧板上的固定位置，最后将两侧板通过底部的连接结构固定即可，整个装配过程不需要复杂的工具，徒手搭配普通十字螺丝刀就能完成。支架的整体结构没有易损的薄壁卡扣结构，所有受力位置都做了加厚处理，多次拆装也不会出现结构断裂的问题，适合经常需要调整硬件配置的开发测试场景使用。对于需要搭建小型低功耗计算节点、嵌入式测试平台的开发者来说，这种结构可以有效规整硬件布局，提升空间利用率，同时兼顾散热需求与装配便利性，不需要自行测量尺寸设计固定结构，就能快速完成多硬件的集成固定。
