适配JST与BLS端子的手动压接工具结构

　　在小批量线束加工、电子样机试制、设备现场维修这类场景里，手动压接工具的使用频率远高于大型自动化压接设备，毕竟这类场景不需要高节拍的连续生产，反而对工具的便携性、端子适配性、压接一致性有更高要求，这款针对JST XH 2.54、BLS 2.54 M/F系列端子设计的压接结构，正是瞄准这类细分使用需求做的结构优化。从实际使用的角度看，这类2.54mm间距的接插件是电子设备内部接线最常用的规格，不管是工控板卡的信号接线、小型电源模块的输出接线，还是DIY电子项目的线束制作，都需要把导线线芯和端子金属筒压合到足够的抱紧力，同时不能压裂端子的绝缘卡扣，也不能出现压接位置偏移导致的端子插不进胶壳的问题，这就对压接钳的咬合位置、压接力矩、钳口定位精度有明确的要求。

　　这款压接结构采用的是棘轮式省力杠杆结构，和普通的平口钳、尖嘴钳不同，棘轮结构可以在压接行程走到预设位置之前保持锁止，只有当压接力达到设计值、钳口完全闭合到指定尺寸时才会解锁松开，这样就能避免操作人员手劲大小不一导致的压接不实或者过压问题——手劲小的操作者不会因为提前松钳导致线芯和端子接触电阻过大，手劲大的操作者也不会因为用力过度把端子金属筒压裂，从结构上保证每一次压接的形变量都在合理区间。钳口的压接型腔是针对两款端子的外形做的仿形设计，靠近钳头转轴的位置是线芯压接区，型腔的弧度刚好匹配端子金属筒的卷曲轮廓，压合后能让金属筒均匀包裹多股铜芯，不会出现某一侧压穿、另一侧还有缝隙的情况；往外一点的位置是绝缘层压接区，型腔的深度比线芯区稍浅，压合后刚好把端子的绝缘固定卡扣压在导线的绝缘外皮上，起到抗拉脱的作用，不会因为拉扯导线就把线芯从端子里拽出来。

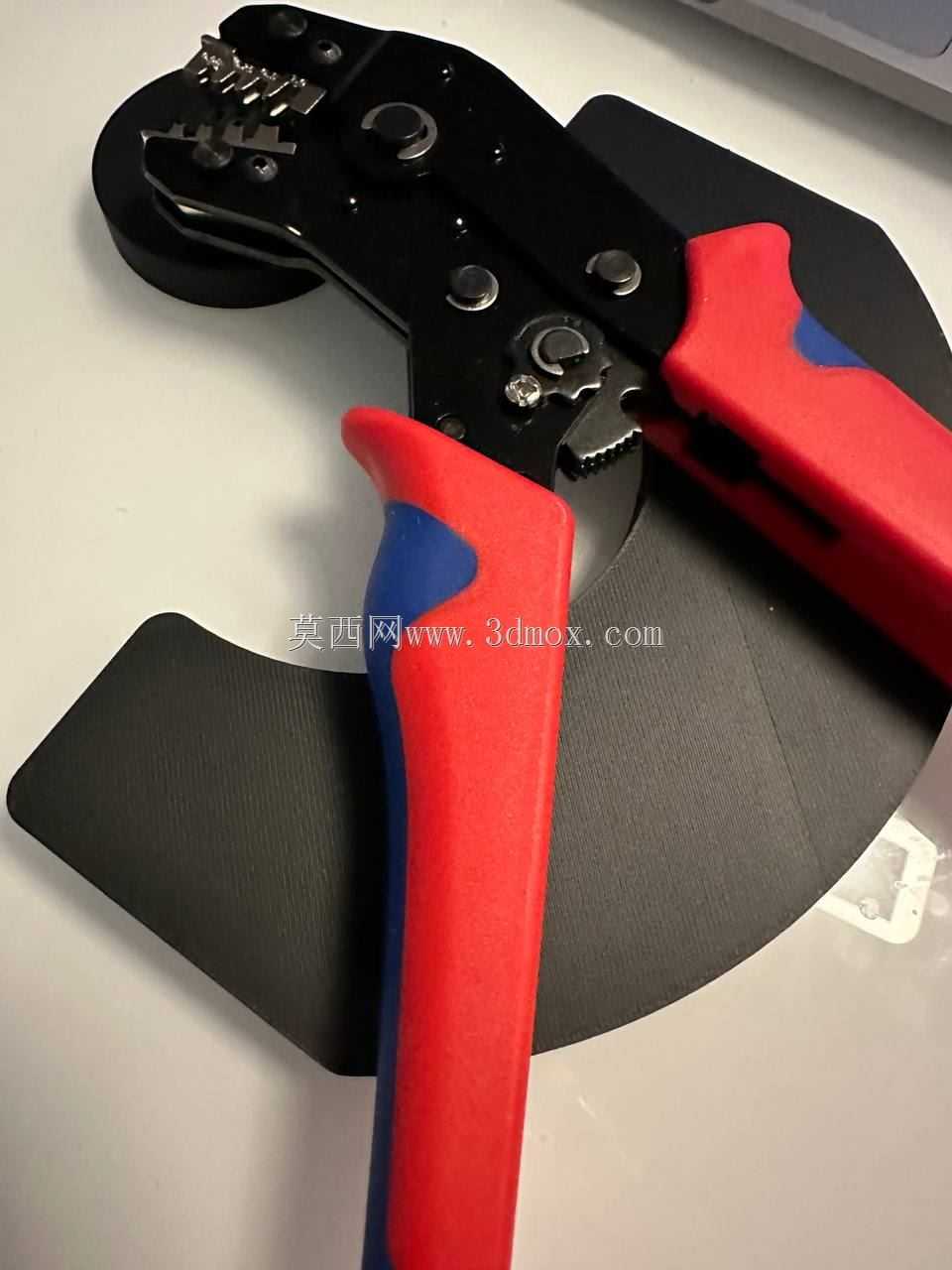

　　手柄部分采用的是双色橡塑包覆结构，红色的主体部分是硬度稍高的工程塑料，提供足够的结构支撑，蓝色的贴合区域是软质橡胶，贴合手掌虎口和手指施力的位置，长时间连续压接也不容易磨手，手柄的张开角度经过优化，成年男性单手握持时不需要把手指张到最大角度就能完成全行程压合，手腕的施力角度也符合人体工学，不会出现手腕别扭的情况。从安装边界和尺寸适配来看，这款压接工具的整体长度控制在180mm左右，钳头部分的厚度不到12mm，哪怕是在设备机柜内部这种空间狭窄的位置，也能伸进去完成靠近接线端子排位置的压接作业，不需要把导线拆下来拿到工作台面操作，能大幅减少现场维修的工作量。

　　钳头的金属部分采用的是整体冲压+局部淬火的工艺，压接型腔的位置硬度达到HRC55以上，长期使用也不会出现型腔变形、磨损起台的问题，棘轮机构的棘爪和齿圈之间的配合间隙控制在0.1mm以内，压接过程中不会出现晃量，保证每次压接的位置都能精准对准端子的压接区域。在实际的线束装配流程里，使用这款压接工具不需要额外搭配定位治具，只需要把剥好绝缘层的导线插进端子的金属筒里，放到钳口对应的型腔位置，捏动手柄直到棘轮自动解锁，就能完成一个端子的压接，熟练操作者一分钟可以完成15到20个端子的压接，效率比用普通钳子压接后再用钳子调整形状高很多，而且压接出来的端子一致性好，插入胶壳的时候不会出现卡滞、端子变形的问题，能有效降低后续线束测试时的接触不良故障率。和市面上通用的多规格换口压接钳不同，这款结构没有做可换钳口的设计，而是专门针对两款常用的2.54间距端子做了固定型腔，这样就避免了换口结构的配合间隙导致的压接位置偏移问题，长期使用的精度保持性更好，适合长期固定加工这两类端子的工位使用，不需要频繁调整钳口、核对压接规格，能减少工位上的工具调试时间。钳体的连接销轴采用的是带防松卡簧的结构，反复开合几万次也不会出现销轴松动、钳口错位的问题，手柄尾部的位置预留了挂孔，不用的时候可以挂在工位旁边的工具挂板上，不会和其他工具混放导致钳口磕碰损伤。
