轴承安装辅助压入垫片工装结构

　　在小型机械装配、非标设备调试以及日常五金维修场景中，小尺寸深沟球轴承与光轴的装配一直是容易出现操作失误的环节，很多作业人员直接用锤子敲击轴承内圈或外圈安装，很容易造成轴承滚道损伤、保持架变形，直接缩短轴承使用寿命，甚至出现装配后轴承卡滞、转动异响的问题。这款轴承安装辅助垫片，就是针对这类小过盈配合的轴承压装场景设计的专用辅具，核心作用是在敲击或压装过程中均匀传递作用力，避免轴承局部受力导致的零件损伤。

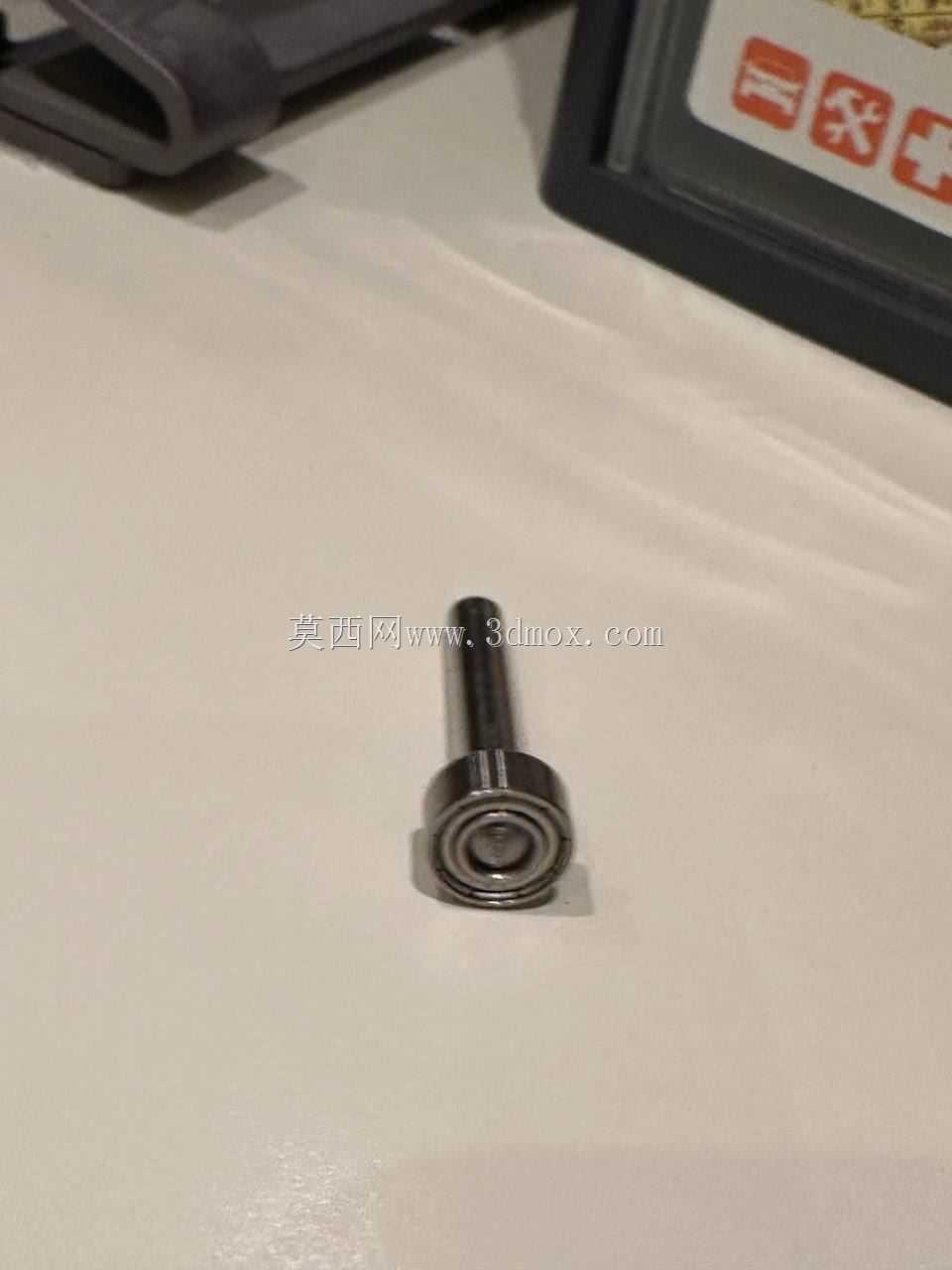

　　从适配边界来看，这款工装专门匹配外径11mm、内孔5mm的微型深沟球轴承，以及对应直径5mm的光轴装配场景，这类尺寸的轴承广泛应用在小型3D打印机运动部件、桌面级自动化送料机构、小型航模传动结构、家用小电器传动组件中，日常维修和小批量装配的作业频次很高。垫片的主体采用圆盘式结构，接触轴承的端面做了平整化处理，压装时整个端面完全贴合轴承的内圈端面——这里要注意，压装轴承到轴上时，作用力绝对不能传递到轴承外圈，否则会让钢珠挤压滚道造成压痕，这款垫片的内孔直径刚好略大于5mm轴径，外圈直径略小于11mm轴承外径，压装时只会将压力传递到轴承内圈，完全规避了错误受力的问题。

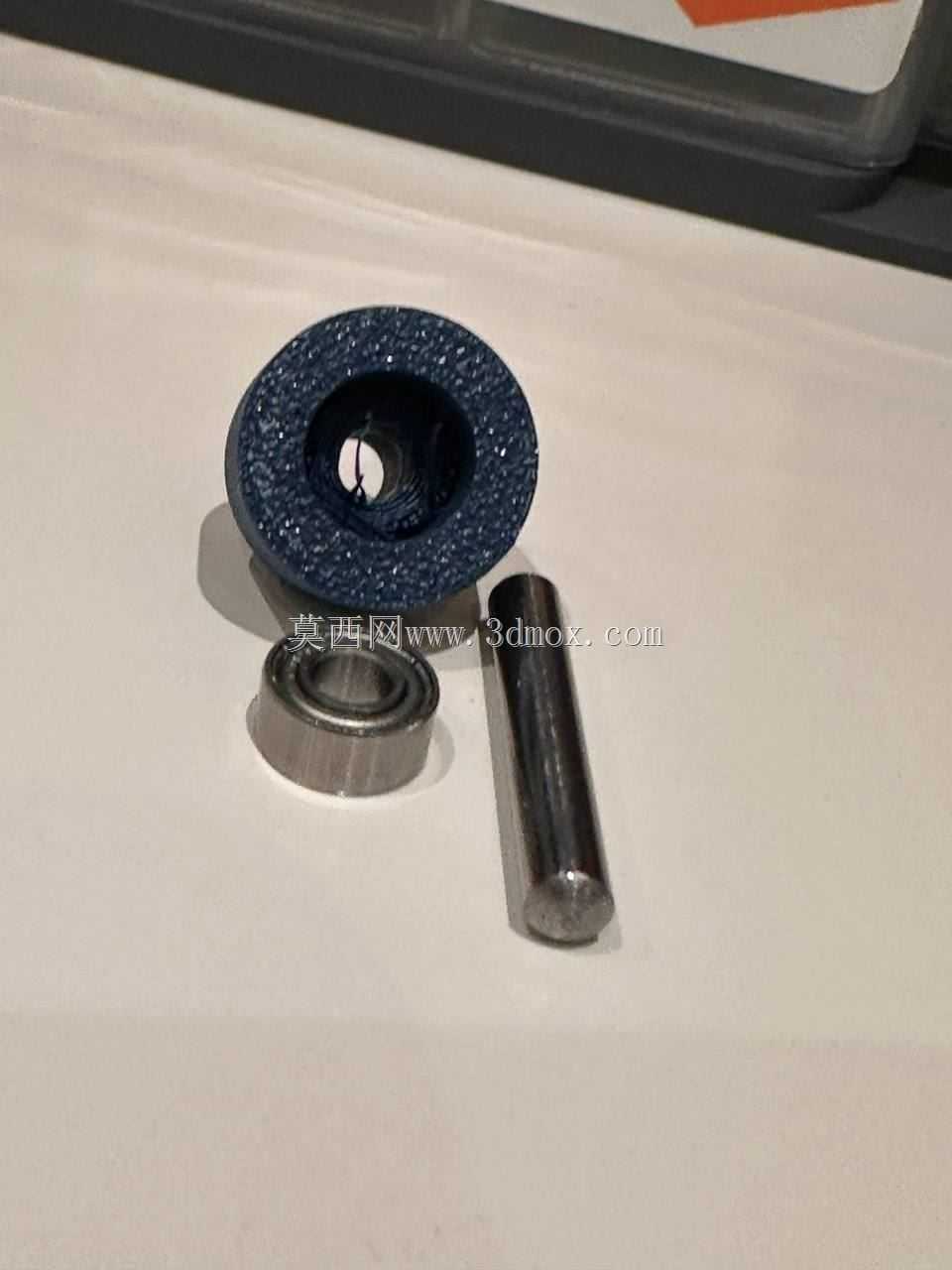

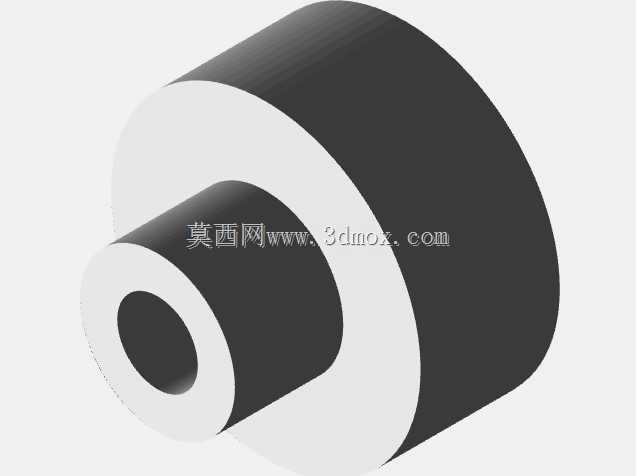

　　设计上没有做多余的复杂结构，整体采用带中心孔的圆盘构型，其中一个端面做了内凹的让位结构，当轴承初步套在轴端后，垫片可以直接套在轴上贴合轴承内圈，作业时既可以用手锤均匀敲击垫片背面，将轴承平稳压入轴的安装位，也可以配合小型台虎钳，将轴和轴承对准后缓慢旋紧虎钳，通过垫片传递压力把轴承压装到位，相比徒手敲击的方式，压装过程中轴承始终保持与轴的同轴度，不会出现装歪导致的轴表面划伤、轴承内圈变形问题。垫片的厚度经过合理设定，既保证敲击过程中不会因为受力产生形变，又不会因为厚度过大导致轴穿入后垫片无法贴合轴承端面，边缘做了倒角处理，拿取时不会划手，日常可以和对应尺寸的轴承、轴类零件放在同一个工具盒内，随取随用。

　　实际使用时的操作逻辑非常清晰：先将轴承对准轴的起始端，用手推到无法移动的位置，再将垫片的中心孔穿过轴，让平整端面完全贴合轴承内圈，若采用敲击方式，需要沿着垫片圆周方向交替轻敲，避免单侧受力导致轴承倾斜；若采用虎钳压装，需要提前将轴的另一端对准固定位置，保证轴、轴承、垫片三者同轴，缓慢施加压力直到轴承到达轴上的预设安装台阶位置即可。很多新手装配这类微型轴承时，经常因为受力不对导致轴承报废，甚至把轴敲弯，有了这个辅助垫片，哪怕是没有太多装配经验的作业人员，也能完成合格的轴承装配，不需要额外采购专业的轴承压装工具，对于小批量装配、现场维修场景来说实用性很强。

　　从结构细节来看，垫片的中心孔公差控制在略大于5mm轴径的范围，套入轴的时候不会有卡滞感，同时间隙不会过大导致压装时垫片偏移，接触轴承的端面平面度有严格要求，避免压装时因为端面不平导致轴承内圈局部受力过大。背面的敲击面做了粗糙纹理处理，锤子敲击时不容易打滑，提升操作的安全性，整体结构没有易损部件，只要不被重物砸变形，可以长期重复使用，不管是个人DIY作业，还是小型维修工位的日常装配，都能很好地满足使用需求，解决小尺寸轴承安装过程中容易出现的操作失误问题，降低零件损耗率，提升装配效率。
