直流电机焊接夹持固定辅助支架

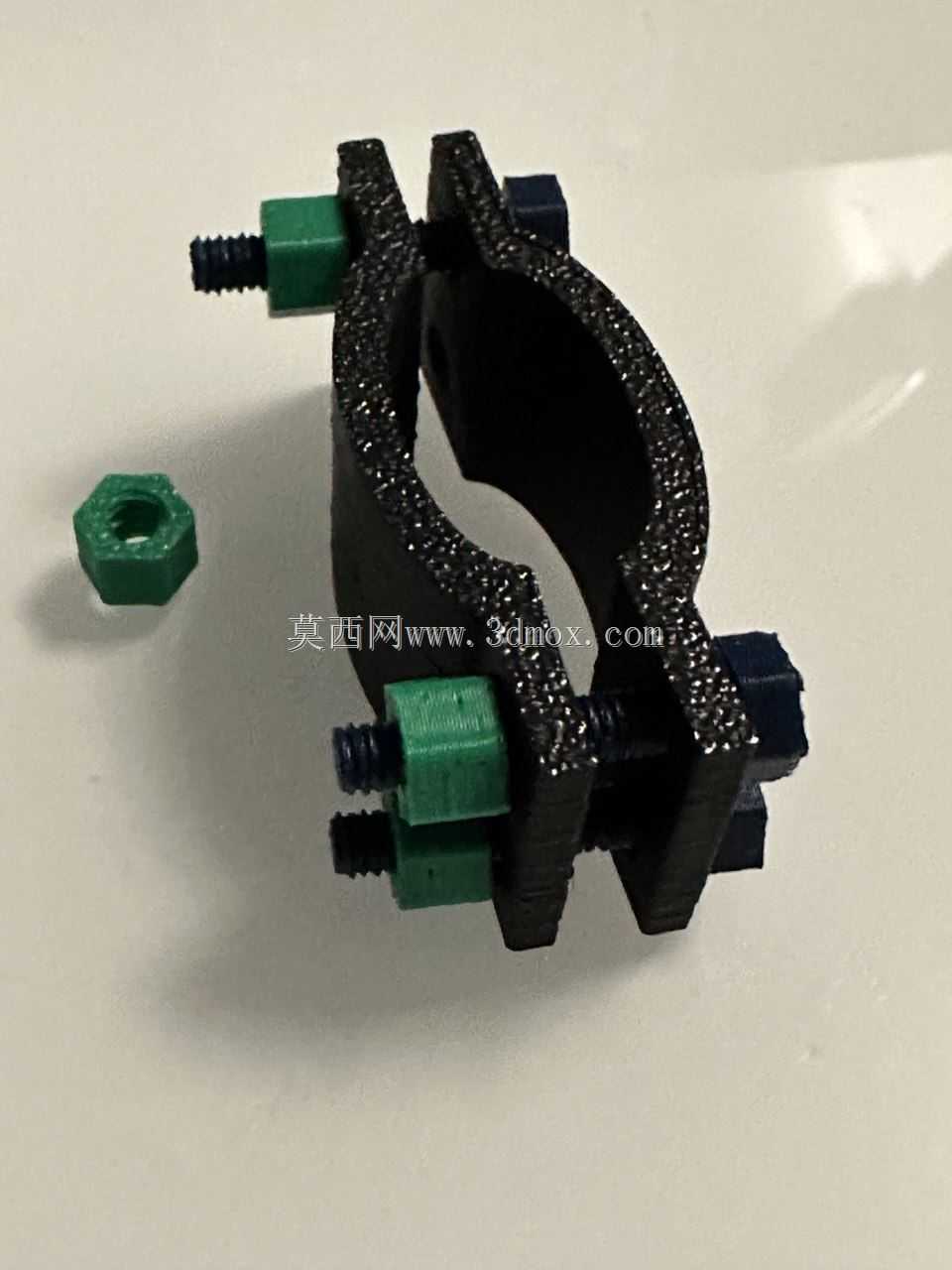

　　在电子装联、小型机电产品试制以及维修作业场景中，圆柱类小型直流电机的引脚焊接一直是操作痛点——常规台钳夹持容易夹伤电机外壳或漆包线引出端，徒手固定则无法保证引脚与导线对接的同轴度，焊接过程中电机滚动还容易导致焊锡流淌短路、虚焊等问题，这款焊接辅助支架正是针对这类场景开发的专用夹持工装。从结构设计来看，支架主体采用分体式夹持结构，下半部分为带标准安装孔的固定基座，上半部分为适配圆柱面的V型夹持槽，槽面做了防滑纹理处理，避免焊接过程中电机受外力转动，夹持槽的弧度经过多轮适配调整，可覆盖常用直径范围的小型直流电机，无需额外更换夹块就能满足多数小功率直流电机的装夹需求。

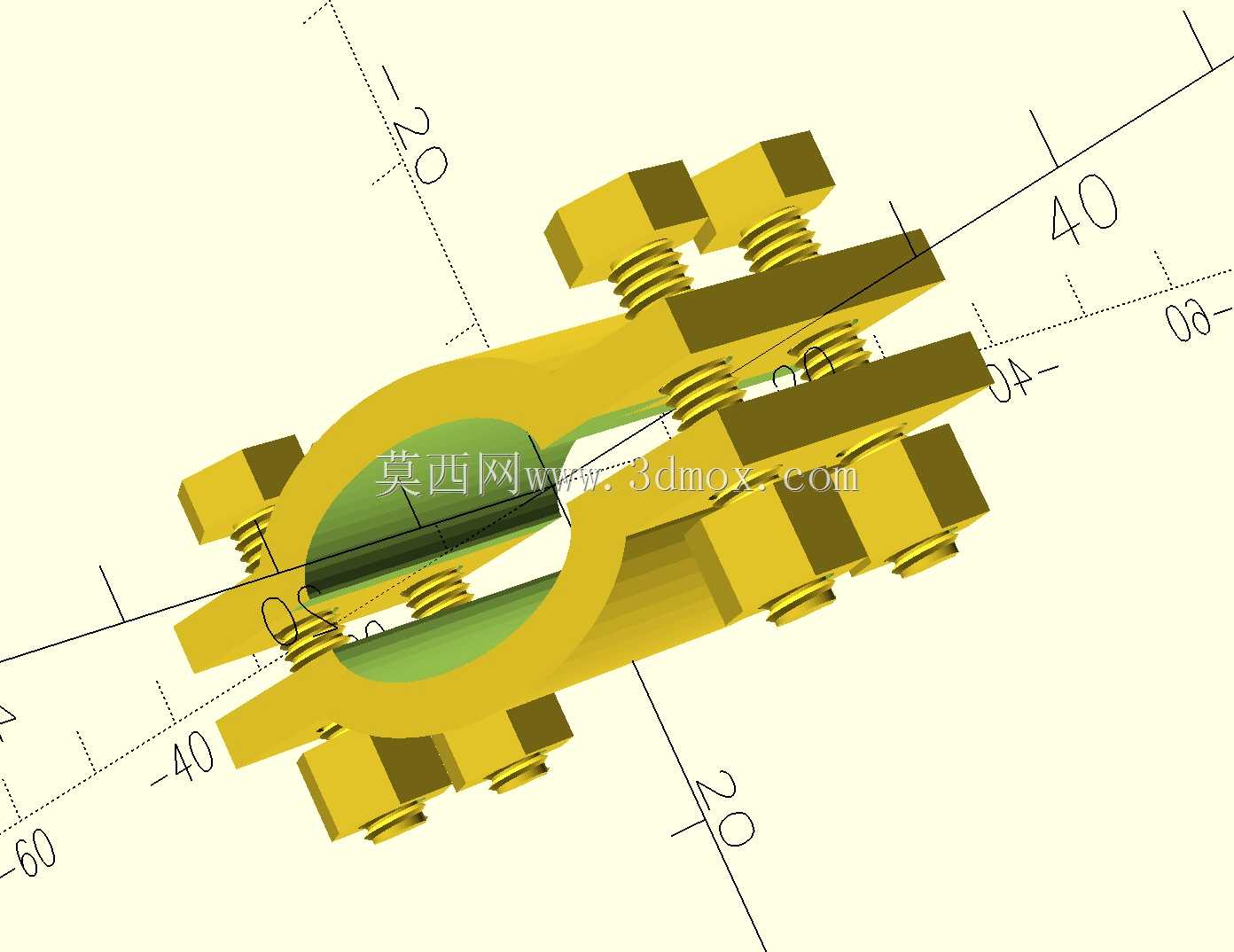

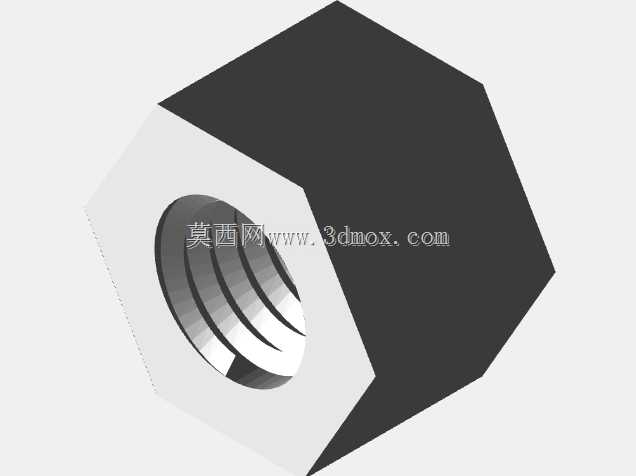

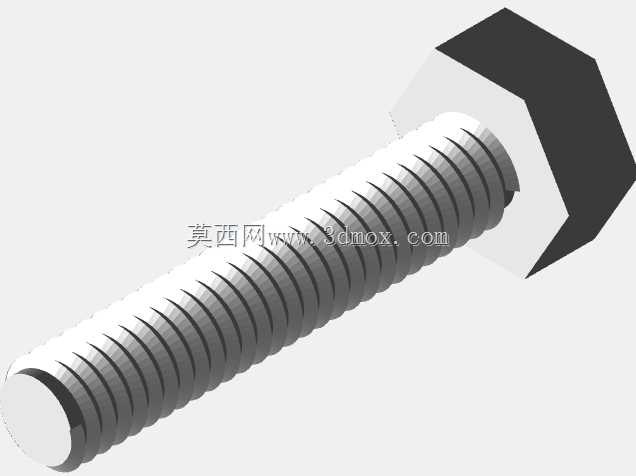

　　基座上预留的M4螺纹安装孔，既可以配合3D打印的螺栓螺母完成支架与第三方辅助固定设备的连接，也能直接适配市售标准金属紧固件，用户可根据手头现有配件灵活选择安装方式，不需要额外采购特殊规格的连接件。支架的夹持端做了下沉式避让设计，焊接时焊笔、送锡丝可以无阻碍接触电机引脚位置，不会因为支架结构遮挡导致操作空间不足，夹持块的厚度经过受力校核，在保证足够夹持刚性的前提下尽可能缩小整体体积，不会占用过多工作台操作空间。

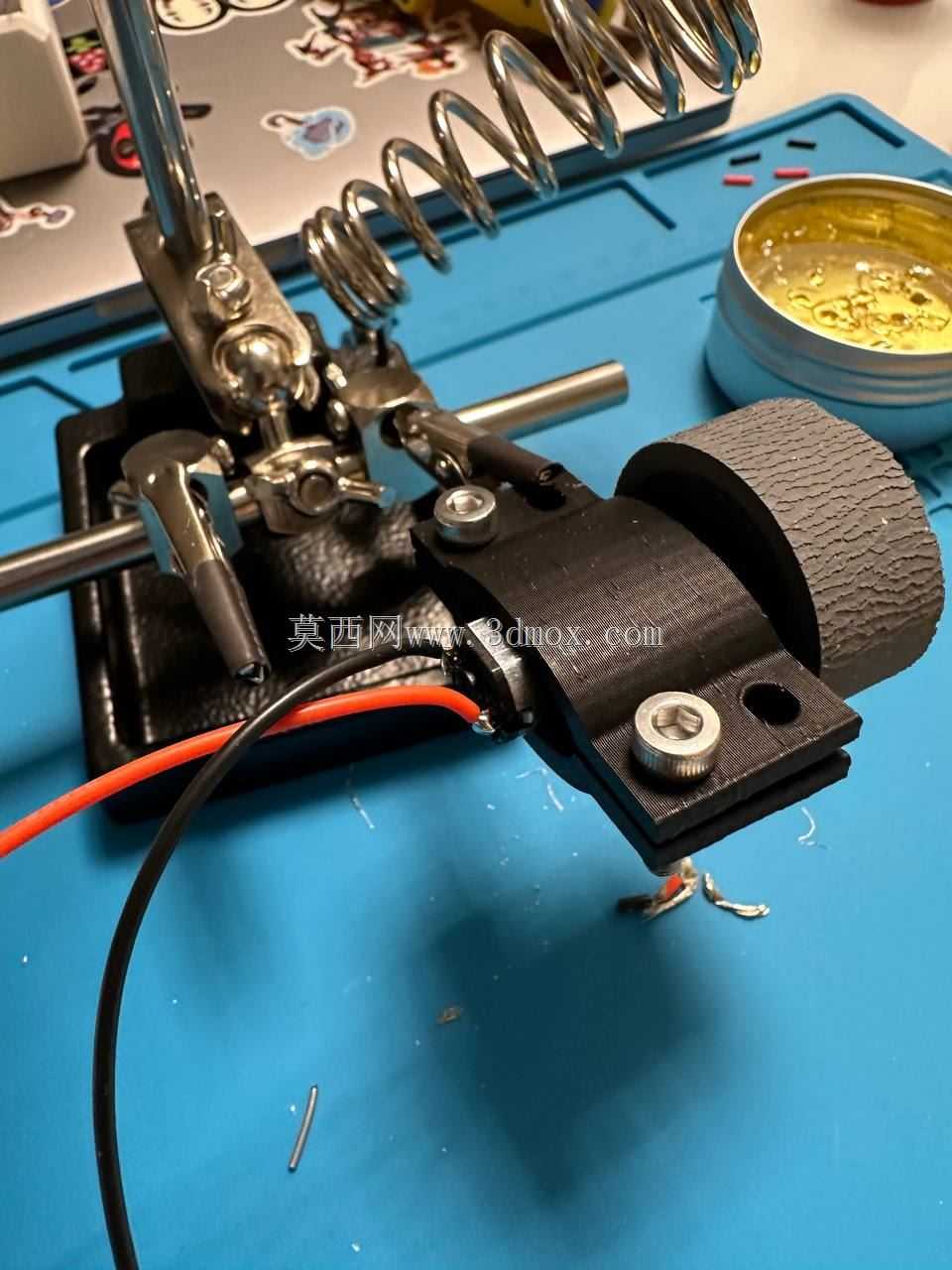

　　实际使用时，可将支架整体固定在常见的“第三手”焊接辅助架的标准安装位上，通过支架的夹持结构将圆柱状直流电机牢牢固定在预设角度，操作人员无需手持电机即可完成引脚搪锡、导线焊接、绝缘套管热缩等全流程操作，双手可完全解放出来处理焊笔与送锡动作，能有效降低焊接操作难度，提升焊点一致性。从安装边界来看，支架整体外轮廓尺寸适配常规桌面焊接作业的空间需求，基座底部为平面结构，即使不搭配第三方辅助架，也可以通过双面胶、台钳临时固定在工作台面使用，适配不同作业环境的安装条件。

　　夹持结构的开合范围经过合理设计，既不会因为开合行程过小无法装入电机，也不会因为行程过大导致夹持力不足，夹持力通过接触面的均匀分布传递到电机外壳，不会出现局部应力集中导致的电机外壳变形问题，对于带塑料端盖的小型直流电机也能安全夹持。在电子爱好者的日常制作、小型机电维修门店的批量维修作业、职业院校电子装联实训课程中，这类专用辅助工装能大幅降低圆柱类工件焊接的操作门槛，减少因为工件固定不当导致的焊接不良问题，相较于通用夹持工具，其针对圆柱电机的适配性设计能省去大量调整夹持位置的时间，焊接作业效率可得到明显提升。支架的结构设计充分考虑了DIY制作的可行性，整体结构无复杂倒扣、无特殊装配要求，普通FDM3D打印机即可完成全部结构件的制作，装配过程不需要复杂工具，仅需对应规格的紧固件即可完成组装，用户也可以根据自身常用的电机直径尺寸，对夹持槽的弧度参数做微调，进一步提升夹持适配性。
