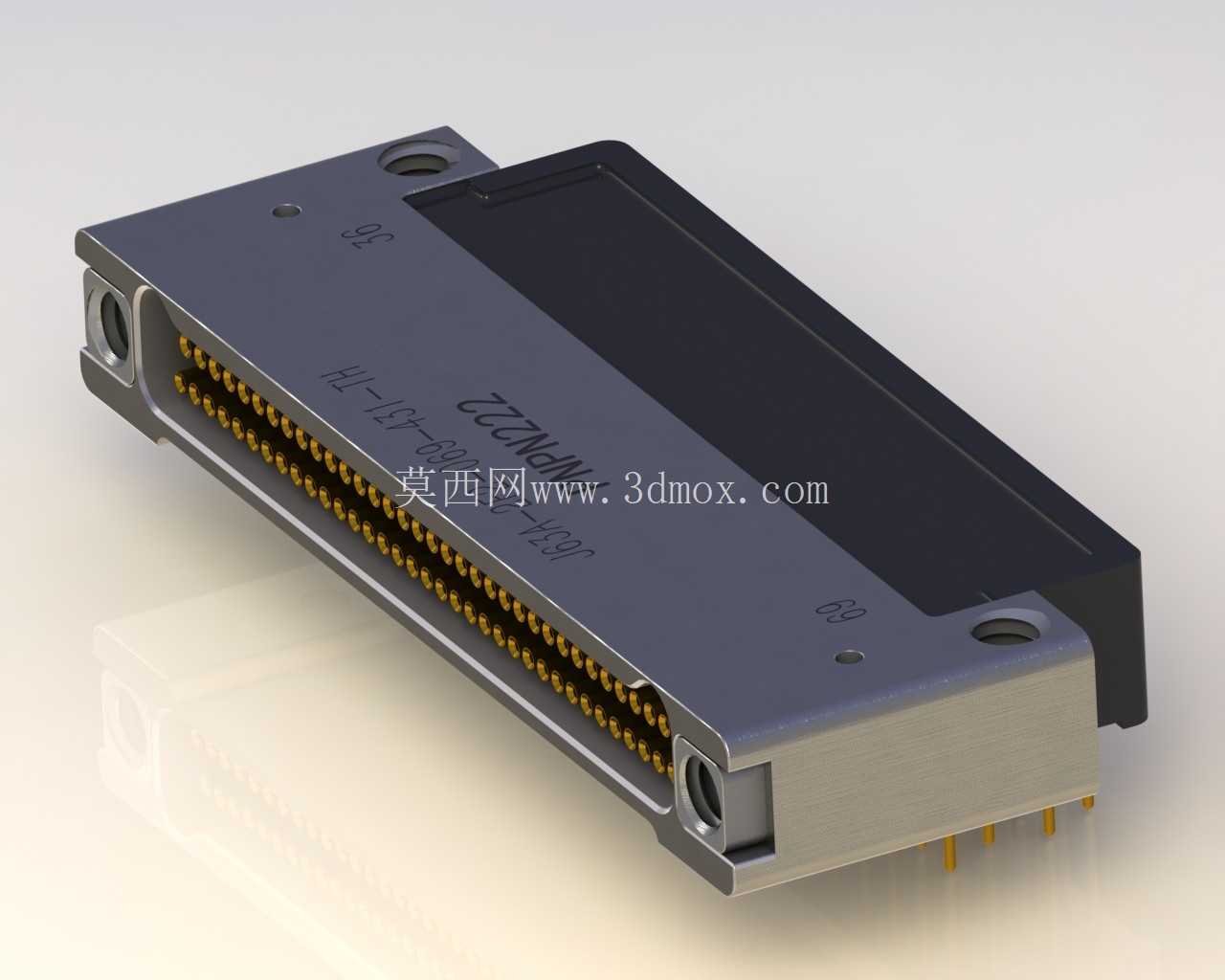

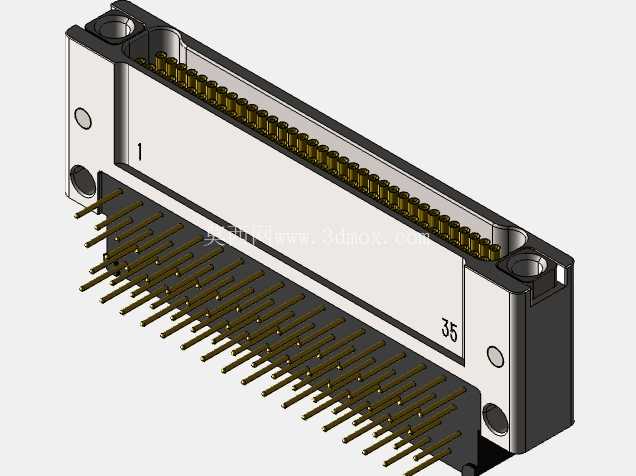

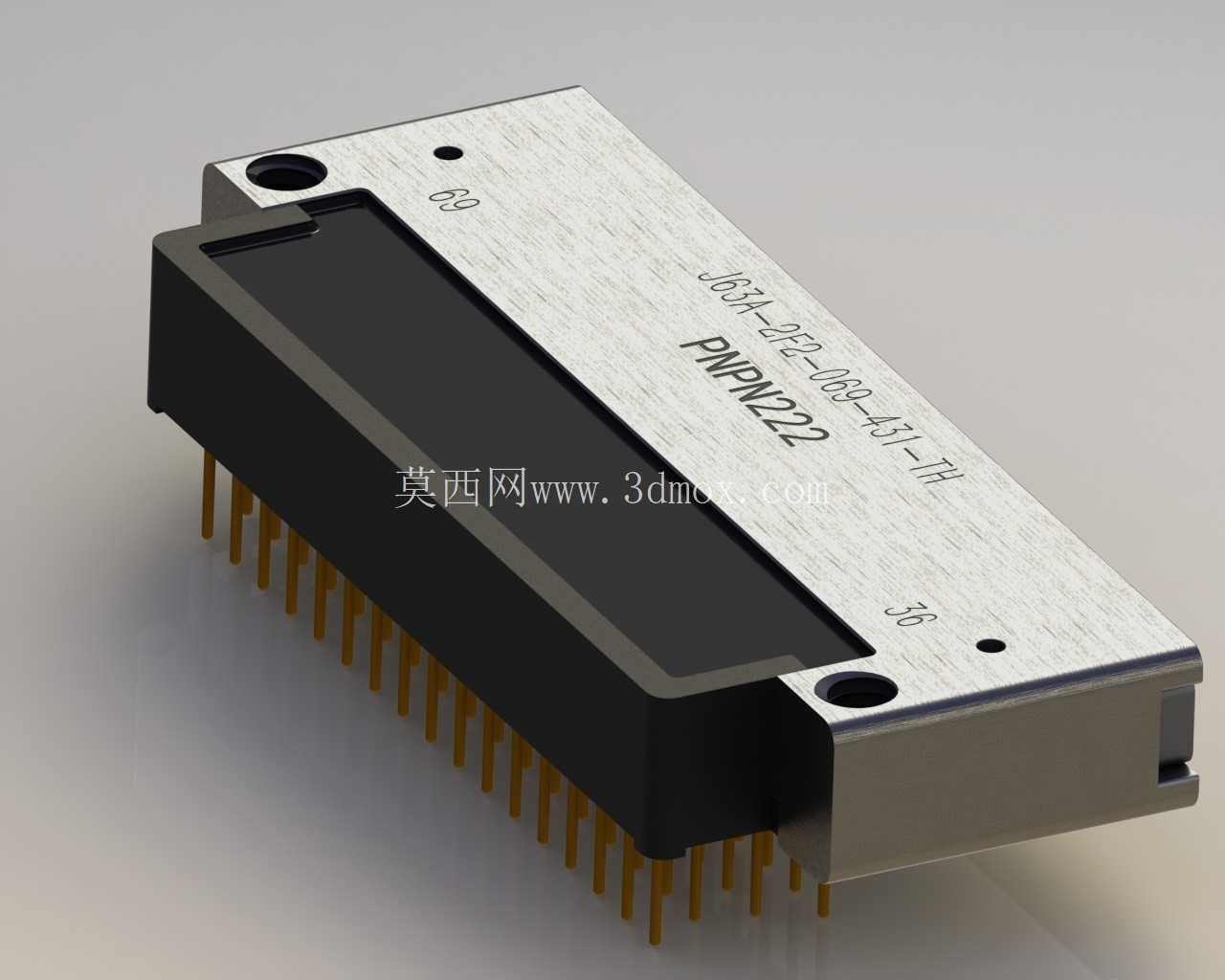

J63A系列螺纹紧固微型PCB连接器插座

这款微型PCB连接器属于J63A系列螺纹锁紧型接插件，主要应用在高密度集成的电子设备内部板卡连接场景，常见于机载电子设备、车载控制模块、工业测控板卡这类对连接可靠性、空间占用要求严苛的场合，区别于普通卡扣式连接器，它依靠两端的螺纹锁紧结构实现插合后的机械固定，能承受一定量级的振动与冲击载荷，避免设备在动态工况下出现接插松脱、信号瞬断的问题。从结构设计来看，连接器主体采用金属外壳搭配绝缘基座的组合，金属壳体选用锌合金压铸成型后做镀镍处理，既能够提供足够的结构强度保护内部插针，也能实现良好的电磁屏蔽效果，减少外部电磁干扰对内部传输信号的影响，绝缘基座采用耐高温的工程塑料注塑成型，能够满足波峰焊、回流焊等常规PCB焊接工艺的温度要求，不会在焊接过程中出现基座变形、插针移位的问题。插针部分采用镀金接触件，排列为高密度双排结构，在有限的宽度尺寸内实现了多信号通道的集成，插针接触端采用弹性接触设计，插合后接触电阻稳定，能够同时传输弱电流信号与小功率供电回路，适配不同类型的板间连接需求。两端的锁紧螺纹结构设计在连接器壳体的两侧，安装时不需要额外占用板卡正面的操作空间，从连接器侧面即可完成锁紧操作，螺纹规格选用微型细牙螺纹，锁紧力矩控制在合理区间，既能够保证足够的锁紧力，也不会因为力矩过大导致螺纹滑牙或者壳体变形。安装边界方面，这款连接器为板上直插安装结构，插针引脚长度适配常规1.6mm-2.0mm厚度的PCB板，焊接后连接器本体高出板面的高度控制在较低水平，能够适配薄型化的设备内部堆叠设计，连接器两侧的安装定位孔与PCB板上的定位柱配合，在焊接前可以实现预固定，避免过炉时出现连接器偏移、浮高的问题。在实际选型应用中，这类螺纹锁紧的微型连接器多用于需要经常拆装维护的板卡连接场景，相比普通排针排母的连接方式，它的抗振动性能提升明显，在车载环境下经过长时间的路面颠簸振动，连接可靠性依然能够保持稳定，不会出现接触不良导致的设备故障；在机载电子设备中，它的小体积优势能够节省宝贵的机内空间，金属屏蔽外壳也能满足航电设备的EMC设计要求，减少不同板卡之间的信号串扰。设计建模过程中，需要重点关注插针的排列间距公差、壳体锁紧螺纹的同轴度、插针伸出基座的长度尺寸，这些参数直接影响连接器的插合手感与接触可靠性，如果插针排列间距偏差过大，插合时会出现插针顶弯、无法正常插合的问题；如果螺纹同轴度偏差，锁紧时会出现卡滞、无法完全锁紧的情况；插针长度不一致则会导致部分接触件接触不良，出现信号传输中断的隐患。另外，连接器外壳的导向槽结构设计也十分关键，插合时导向槽会先完成对位，引导插针顺利对插，避免插针因为对位不准出现弯折损伤，导向槽的倒角尺寸需要做合理设计，既要有足够的导向导入角度，也不能因为倒角过大减少插合后的定位精度。在PCB封装设计时，需要对应连接器的引脚位置准确绘制焊盘，焊盘尺寸需要略大于插针直径，保证焊接时焊锡能够充分浸润引脚，同时在两侧锁紧螺丝的对应位置预留足够的安装空间，避免螺丝锁紧时与周边的板上元件产生干涉，连接器下方的PCB区域尽量避免布置过高的元件，保证连接器安装后能够完全贴合板面，不会出现翘起的问题。这类微型螺纹锁紧连接器在工业控制、车载电子、航空航天等领域的应用十分广泛，它兼顾了小体积、高可靠、易安装的特点，能够满足高密度电子集成设备的板间连接需求，建模时还原所有的结构细节，能够为后续的PCB布局、结构壳体设计提供准确的尺寸参考，避免在实际装配时出现干涉、安装不到位的问题。
