微型螺纹紧固PCB连接器插座结构

在高密度机载电子设备、车载控制模块这类对空间占用要求严苛的场景里，板间互联的接插件选型往往要在连接可靠性、安装占用空间、抗振性能之间做平衡，这款螺纹紧固型微型PCB连接器插座，就是针对这类紧凑安装场景设计的板端互联部件。

从实际使用场景来看，这类连接器多用于设备内部PCB板与外部线束、或者两块平行PCB板之间的信号与小功率电源传输，尤其是在存在持续振动、冲击的工况下，普通卡扣式板端连接器容易出现松脱、接触针退针的问题，而这款产品自带的螺纹锁紧结构，能在插合完成后通过两侧的螺纹件实现插头与插座的刚性锁止，避免设备运行过程中因振动导致的连接中断。

从结构设计思路上看，这款插座采用了窄体长条形的外形布局，整体壳体采用金属切削加工成型，既能够为内部接触件提供结构防护，也能实现一定的电磁屏蔽效果，减少外部电磁干扰对传输信号的影响。接触件采用高密度排列的插针布局，在有限的宽度方向上排布了多排信号针，针脚伸出端采用直插设计，适配PCB板的通孔焊接工艺，焊接后针脚与PCB焊盘形成可靠的电气与机械连接，能够承受一定的插拔力与焊接热应力。

安装边界方面，这款插座的壳体两侧预留了内螺纹安装孔，既可以作为插头插座插合后的锁紧配合位，也可以在部分安装场景下配合螺丝将插座本体预先固定在PCB板或者设备内部的安装支架上，进一步提升连接的抗振能力。壳体底部做了贴合PCB板面的平整设计，安装时插座底面与PCB板面贴合，能够控制焊接后插座的整体高度，减少对设备内部垂直方向空间的占用，适配薄型化的电子模块设计需求。

接触件的设计上，每根插针都做了定位固定，避免插拔过程中插针出现歪斜、移位，插针的接触端采用弹性接触设计，与插头端的插孔配合时能够形成稳定的接触压力，降低接触电阻，减少信号传输过程中的损耗。壳体表面做了哑光金属处理，既能够提升壳体的抗锈蚀能力，也能避免表面反光对设备内部其他光电器件造成干扰。

在实际选型应用中，这类微型螺纹连接器多用于航空电子模块、工业控制板卡、车载通信单元这类对连接可靠性要求高，同时安装空间有限的场景，设计时需要注意在PCB板上预留对应的安装孔位与焊盘，同时要在插座的插合方向预留足够的插拔操作空间，避免周边过高的元器件干涉插头的插合与锁紧操作。另外由于壳体为金属材质，设计PCB时需要注意在插座安装位置周边预留合适的绝缘间隙，避免壳体与PCB板上的裸露导电部分出现短路风险。

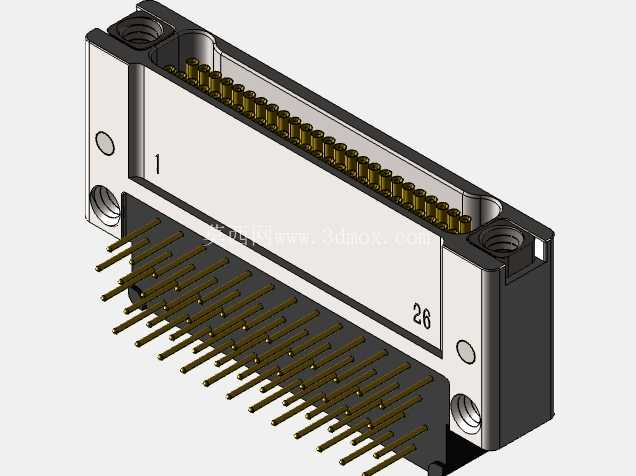

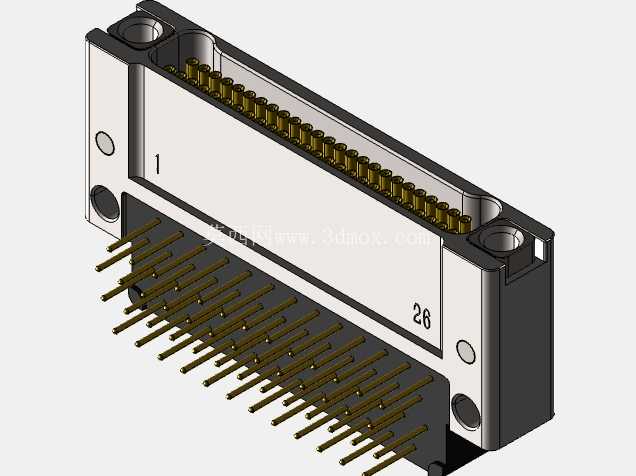

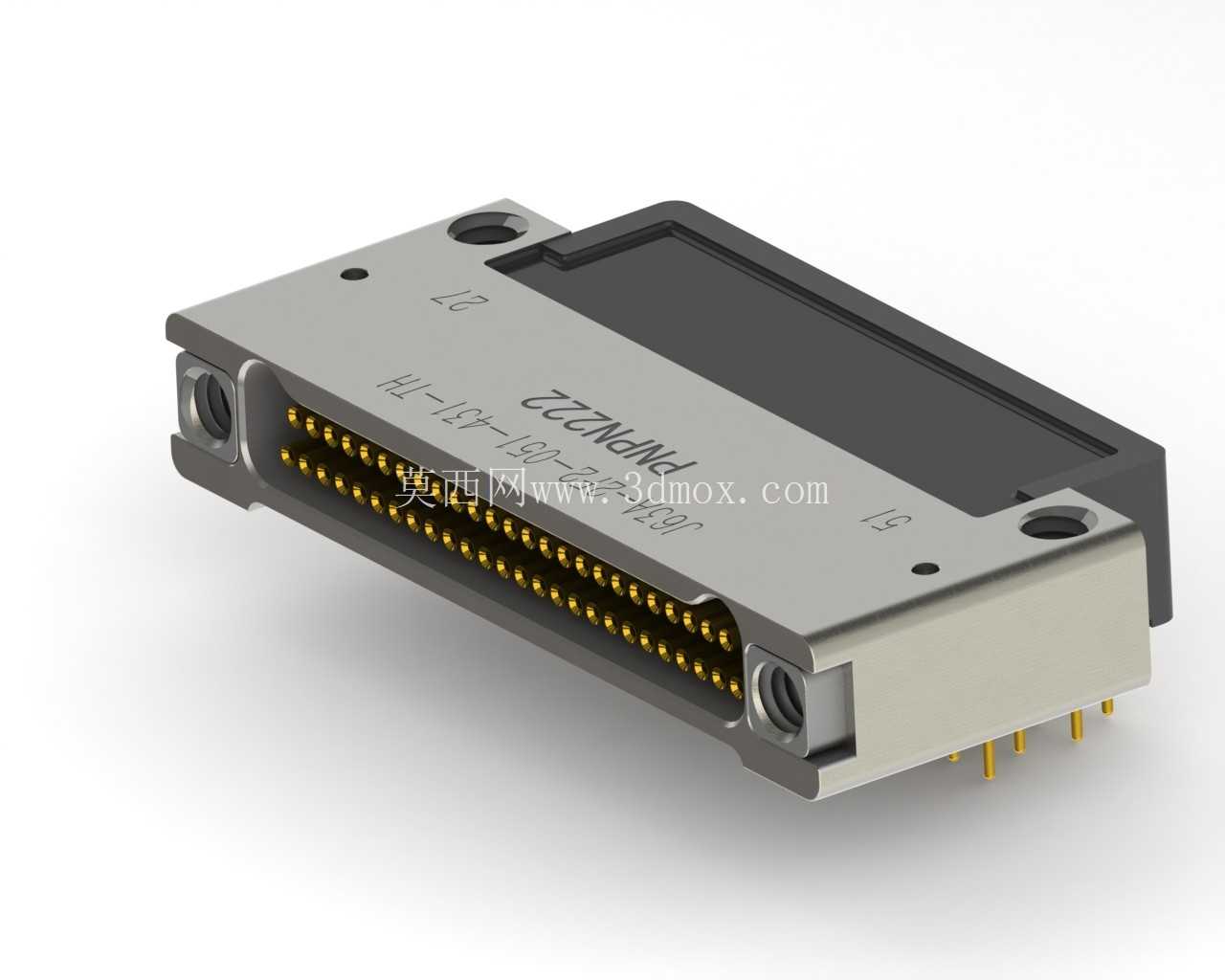

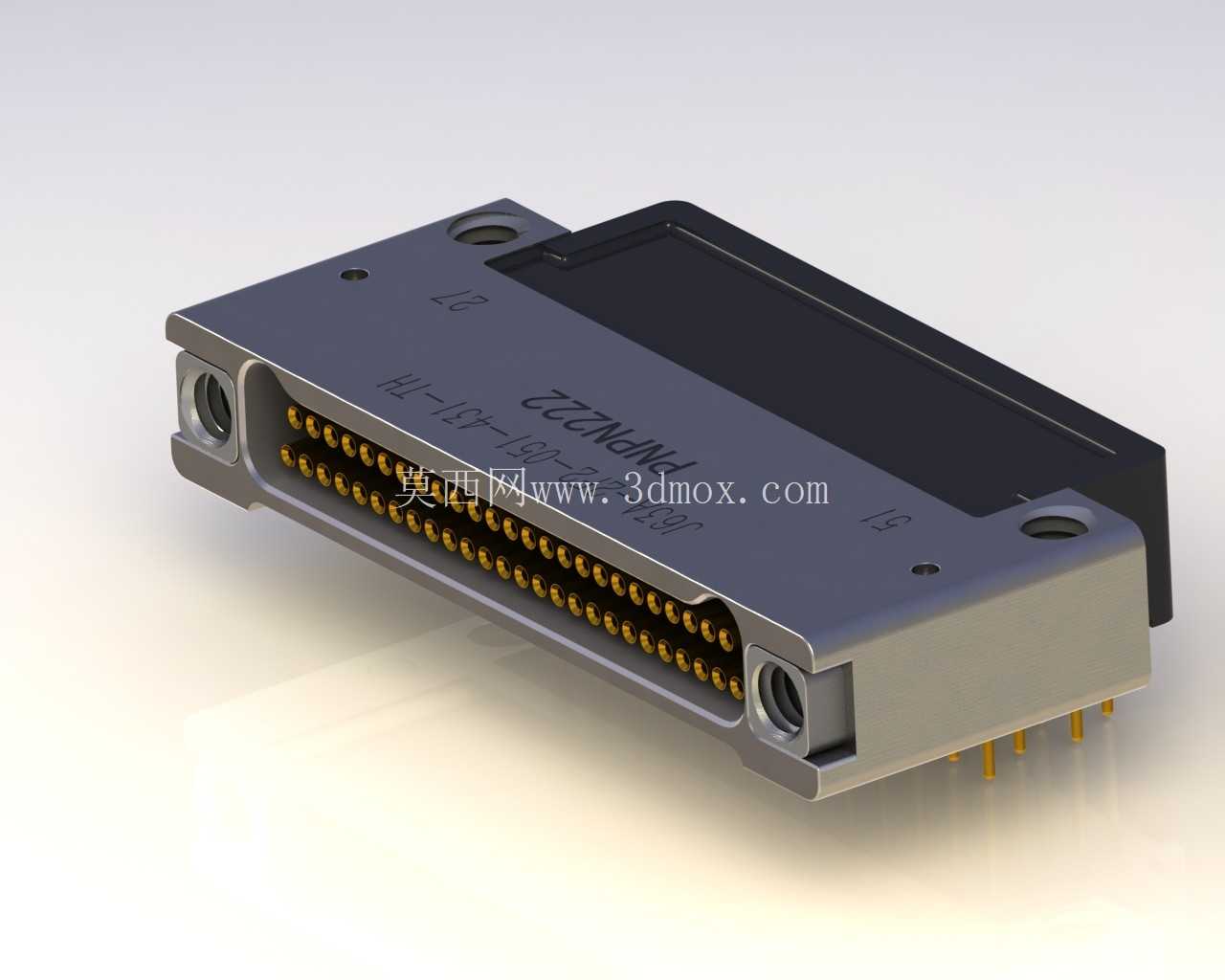

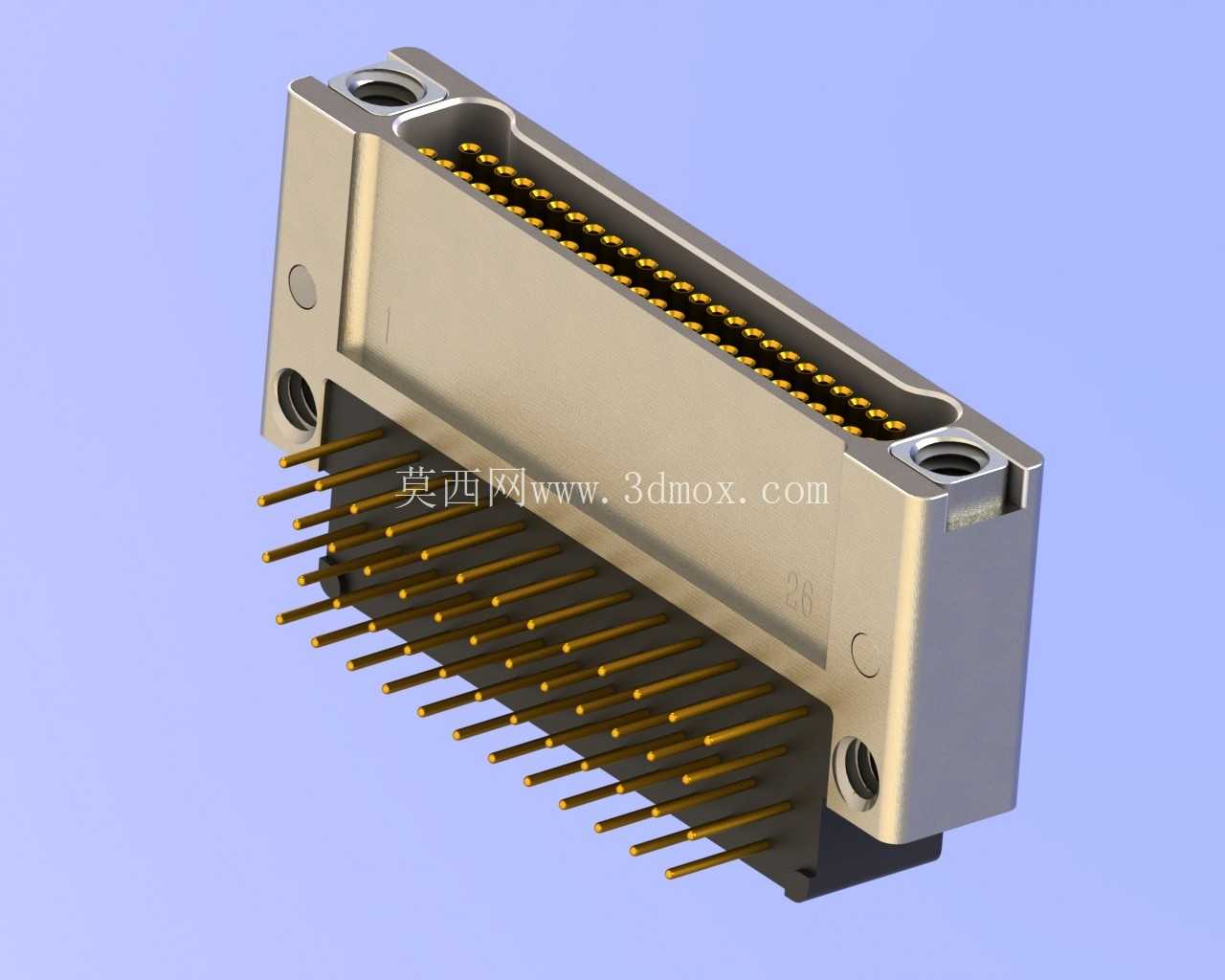

从建模细节来看，这款模型还原了产品的实际结构特征，包括壳体上的标识刻印、插针的排列间距、两侧螺纹孔的位置与尺寸、底部定位凸台的结构，能够直接用于设备内部的结构干涉检查、安装布局模拟，帮助结构设计人员在方案阶段就验证连接器与周边元器件、设备壳体的空间匹配性，减少后期打样过程中出现的安装干涉问题。
