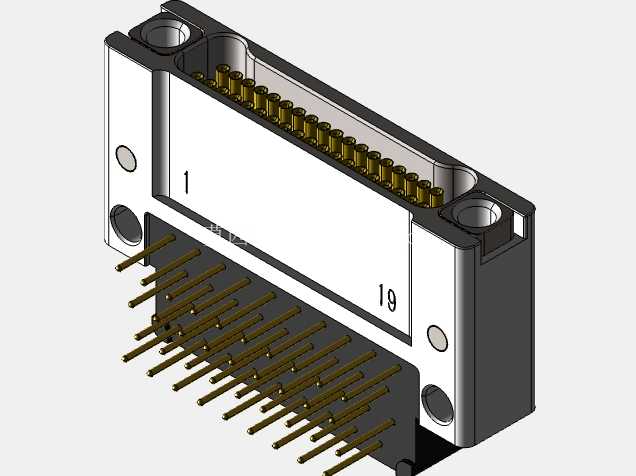

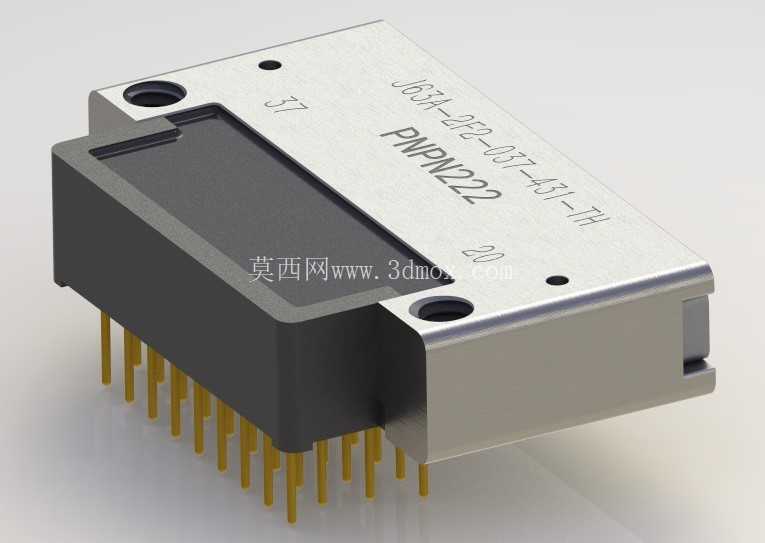

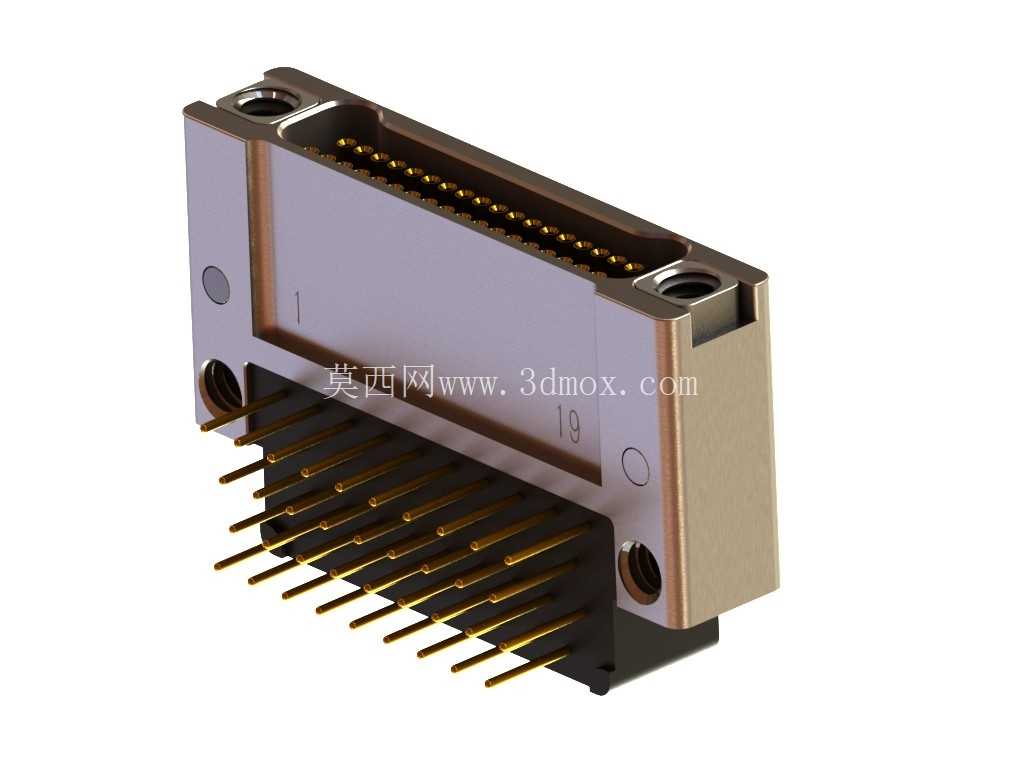

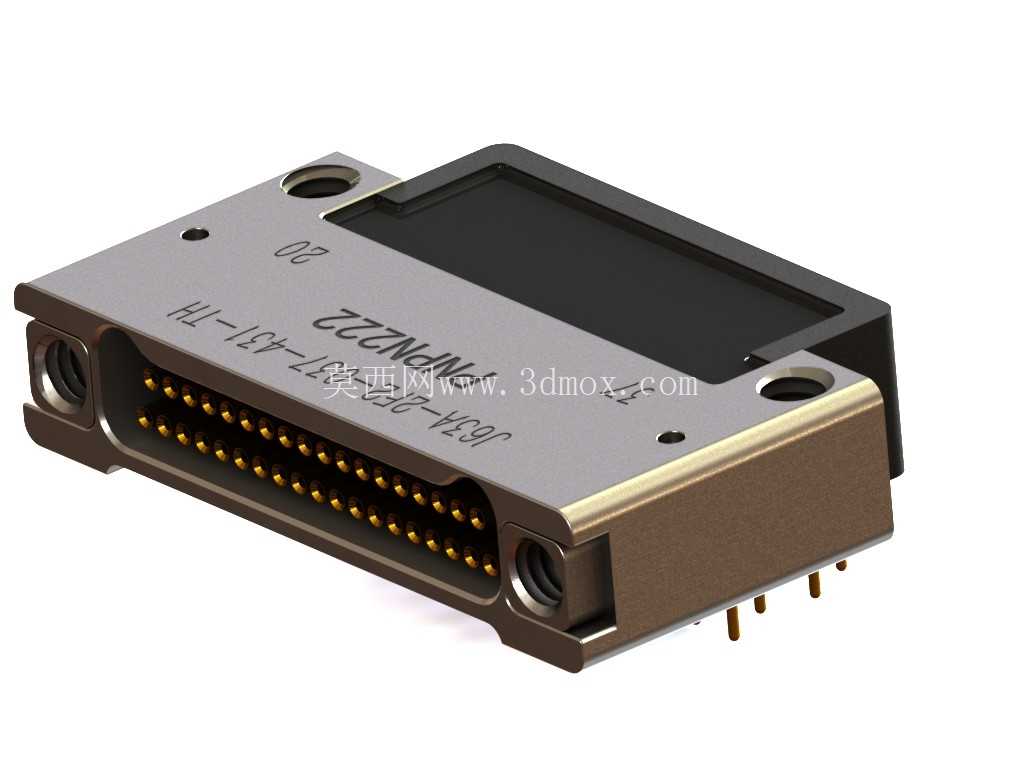

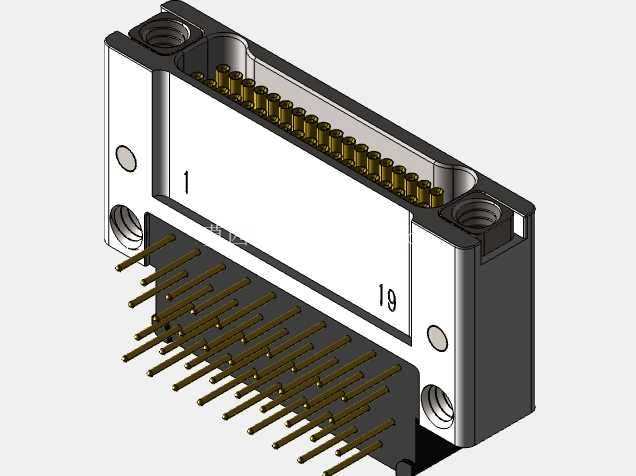

J63A系列微型螺纹紧固PCB连接器插座结构

这款J63A系列微型螺纹紧固型PCB连接器插座，是面向高密度板间信号传输场景开发的互连部件，在机载电子、车载控制模块、工业测控板卡这类对连接可靠性、空间占用率有严苛要求的场景中应用广泛。不同于普通直插式板载连接器仅靠插针焊盘提供固定力的设计，该款连接器在壳体两侧集成了螺纹锁紧结构，装配时可通过配套螺丝将连接器壳体与PCB板或对接端支架刚性锁合，即便设备处于持续振动、冲击的工况下，也不会出现插针松脱、接触瞬断的问题，能有效保障信号传输的连续性。

从结构设计逻辑来看，这款连接器采用了金属壳体与绝缘基座复合的结构方案：外部金属壳体采用锌合金压铸成型后做镀镍处理，既可以为内部插针提供电磁屏蔽效能，降低外界电磁干扰对高速信号的影响，也能承担螺纹锁紧时的结构应力，避免绝缘基座受锁紧力出现开裂变形；内部绝缘基座选用耐高温工程塑料注塑成型，插针按照固定间距阵列排布，每根插针与基座之间采用过盈压装固定，插针接触端采用镀金处理，降低接触电阻的同时提升抗腐蚀能力，适配长期稳定的信号传输需求。插针的焊接端采用直插式设计，可适配标准波峰焊工艺，焊接端长度经过精准核算，既能保证穿过PCB焊盘后有足够的焊锡浸润长度，也不会出现引脚过长导致焊后与其他元器件干涉的问题。

在安装边界设计上，这款连接器充分考虑了高密度板卡的空间限制：整体壳体轮廓做了倒角处理，避免装配时刮伤PCB表面阻焊层或相邻元器件；两侧的螺纹安装孔位与插针阵列的相对位置公差控制在±0.05mm以内，可保证对接时公母端插针精准对位，不会出现插针偏斜顶弯的问题。连接器的插合面设计有防呆定位凸台，公母端对接时只有方向正确才能顺利插合，可有效防止现场装配时出现反插损坏插针的情况。插合到位后，两侧的螺纹结构可提供均匀的锁紧力，不会出现单侧受力导致连接器倾斜、针脚接触不良的问题。

从实际使用场景的适配性来看，这款微型PCB连接器的引脚密度远高于同规格的普通矩形连接器，在相同的板上占用面积下可提供更多的信号通道，非常适合在空间受限的嵌入式控制模块、分布式采集节点中使用。比如在车载域控制器的板间互连场景中，这类带螺纹锁紧的微型连接器可以承受车辆行驶过程中的持续振动，不会因为路面颠簸导致连接失效；在工业测控板卡中，金属壳体的屏蔽效能可以降低工业现场复杂电磁环境对微弱采集信号的干扰，提升测量精度。建模过程中需要重点关注几个关键尺寸的公差配合：一是插针伸出绝缘基座的长度，这个尺寸直接影响公母端插合后的接触深度，接触过浅会导致接触电阻过大甚至瞬断，接触过深则会导致插合时顶针变形；二是两侧螺纹孔的同轴度，若两个安装孔的同轴度偏差过大，锁螺丝时会产生额外的内应力，长期使用下可能导致壳体变形或焊盘开裂；三是插合面定位凸台的尺寸公差，公差过大则失去防呆作用，公差过小则会导致插合阻力过大，现场装配困难。另外，连接器底部与PCB表面的贴合高度也需要精准控制，高度过高会导致焊接时插针与焊盘之间出现缝隙，形成虚焊，高度过低则会挤压PCB表面，导致焊盘附近的阻焊层破损。
