金属结构单点位安装固定支架组件

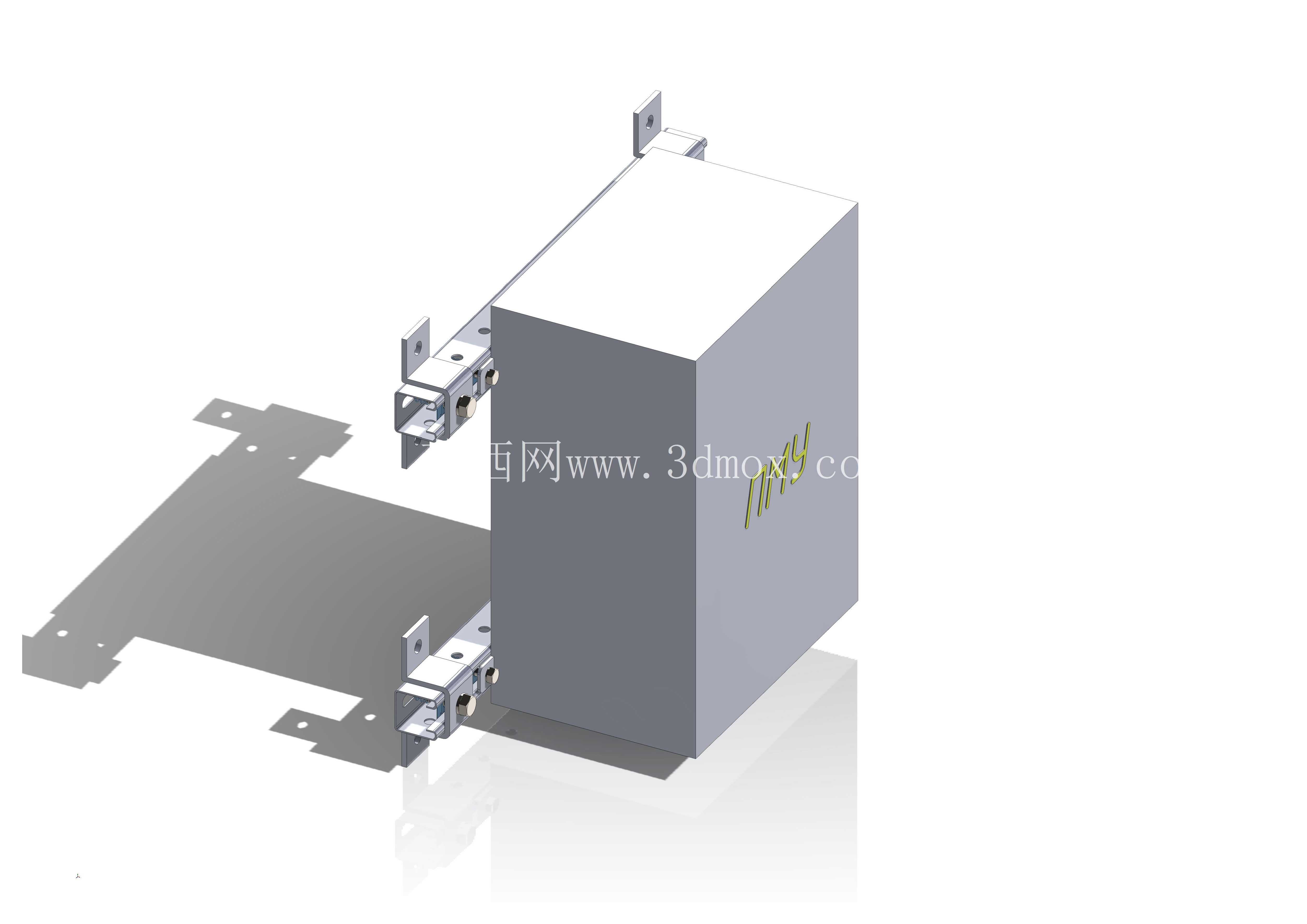

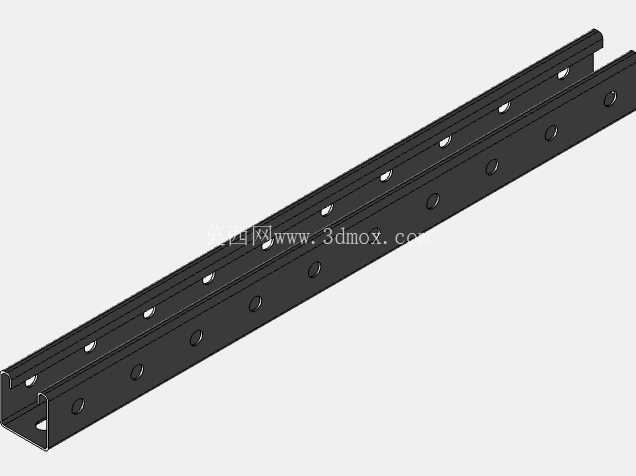

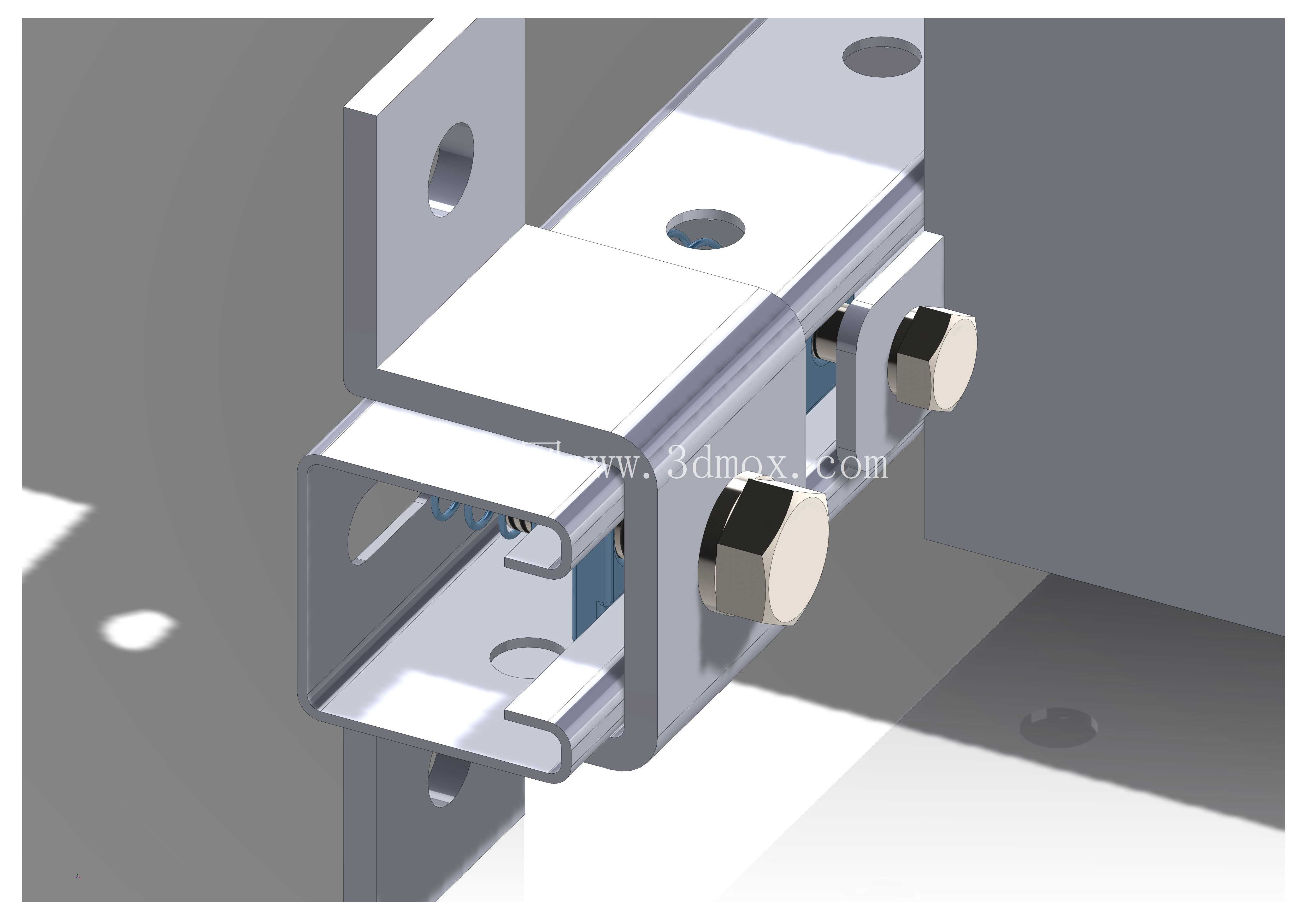

这套安装固定组件主要面向工业现场金属钢结构的外挂设备挂载场景，常见于厂房立柱、设备机架侧壁、生产线钢结构横梁的外置功能模块加装作业，用来将方形箱体类功能部件可靠固定在现有金属结构表面，无需对原有钢结构做大规模开孔或焊接改造，适配现场技改、后期功能追加的实际施工需求。从结构组成来看，整套组件包含一块适配钢结构安装面的L型钣金底板、两组对称布置的可调式连接挂座、以及与箱体侧部贴合的定位压块，所有金属部件均采用冷轧钢板冲压折弯成型，连接部位预留长圆孔调节余量，可抵消现场钢结构安装面的平面度误差与安装孔位偏差，降低现场安装的对位难度。设计阶段优先考虑了现场安装的操作便利性，挂座与箱体连接的部位采用嵌入式卡槽结构，安装时可先将底板通过螺栓固定在钢结构表面，再将预装了挂座的箱体沿卡槽滑入到位，最后锁紧侧向紧定螺钉即可完成固定，单人即可完成全部安装操作，无需额外的吊装辅助设备配合。安装边界方面，底板的固定孔位间距适配常见的C型钢、槽钢翼缘宽度范围，挂座的伸出长度可在30mm至60mm区间调节，能避开钢结构表面的焊缝、加强筋等凸起部位，保证箱体安装后与钢结构表面保持合理间隙，预留出线缆走线、通风散热的空间。组件的受力设计经过载荷校核，每组挂座可承受不超过50kg的垂直静载荷，侧向设置的防脱卡扣可避免设备受振动影响出现滑移脱落，适配工业现场存在设备振动、人员偶尔触碰的使用环境。钣金件的折弯圆角均做了R2以上的工艺处理，避免安装过程中划伤操作人员手部，所有外露边均做了去毛刺处理，连接螺栓采用标准内六角圆柱头螺钉，通用互换性强，后期维护更换无需定制特殊紧固件。从实际使用场景来看，这类安装组件可用于挂载工业控制箱、信号转接模块、小型传感器接线箱、现场照明配电模块等多种方形外置设备，不需要针对不同设备重新设计安装支架，只需根据设备重量选择对应厚度的钣金板材即可快速适配。设计过程中特意规避了需要现场焊接的结构形式，所有连接均采用螺栓紧固，适合在不允许动火作业的厂区环境内施工，同时可拆卸的结构也方便后期设备移位、维护时快速拆装，不会对原有钢结构造成不可逆的损伤。组件的底板与钢结构接触面预留了橡胶减震垫的安装槽位，可根据现场振动情况选配减震垫，进一步降低设备受钢结构传递振动的影响，提升内部电子元器件的使用寿命。挂座上的刻度标识可帮助安装人员快速调整两侧伸出长度，保证箱体安装后保持水平，不需要额外借助水平仪反复调校，缩短现场安装的作业时间。整套结构的零件数量少，没有复杂的异形加工件，所有钣金件均可通过常规冲压、折弯工艺加工完成，加工成本低，适合批量生产备货，也可根据现场实际安装尺寸快速调整板材规格做定制化修改，适配不同规格的箱体与不同类型的钢结构安装面。
