14寸工业离心通风机结构设计

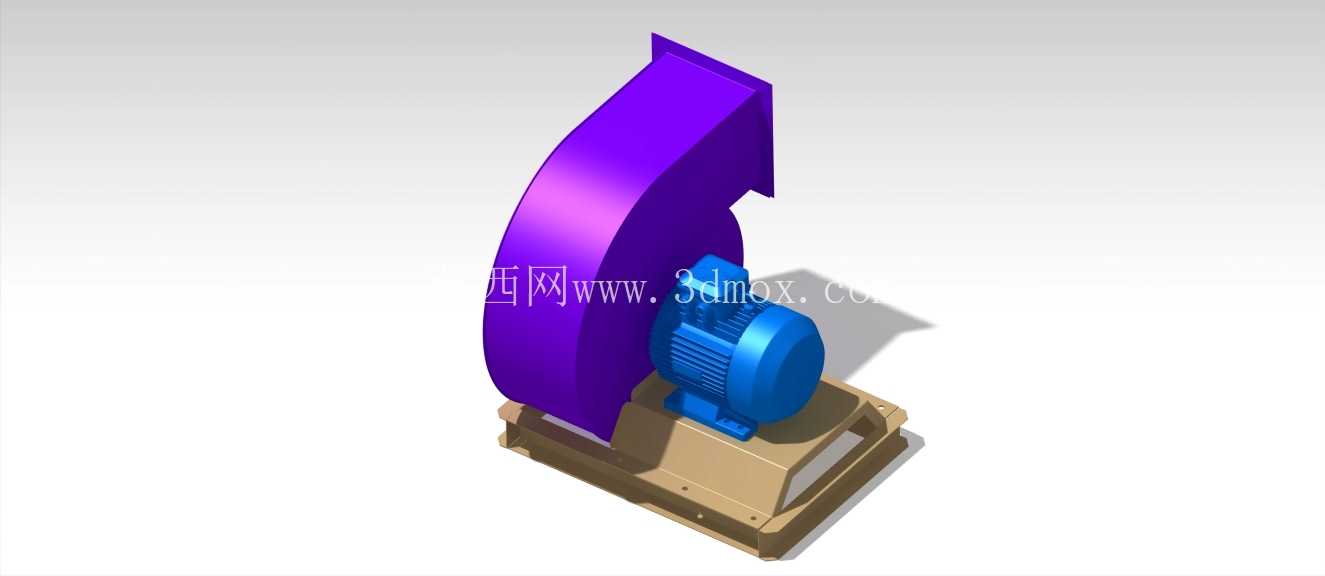

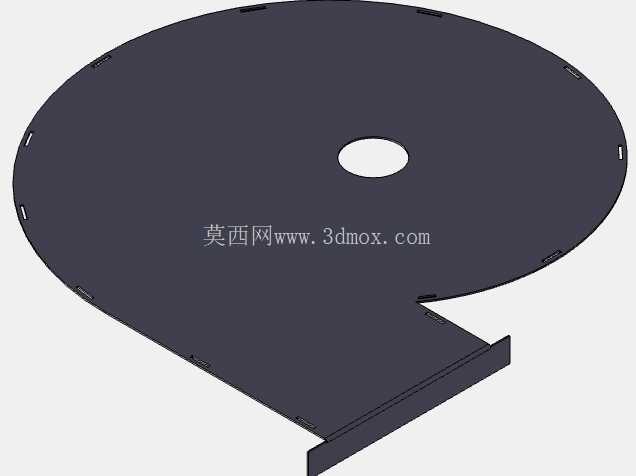

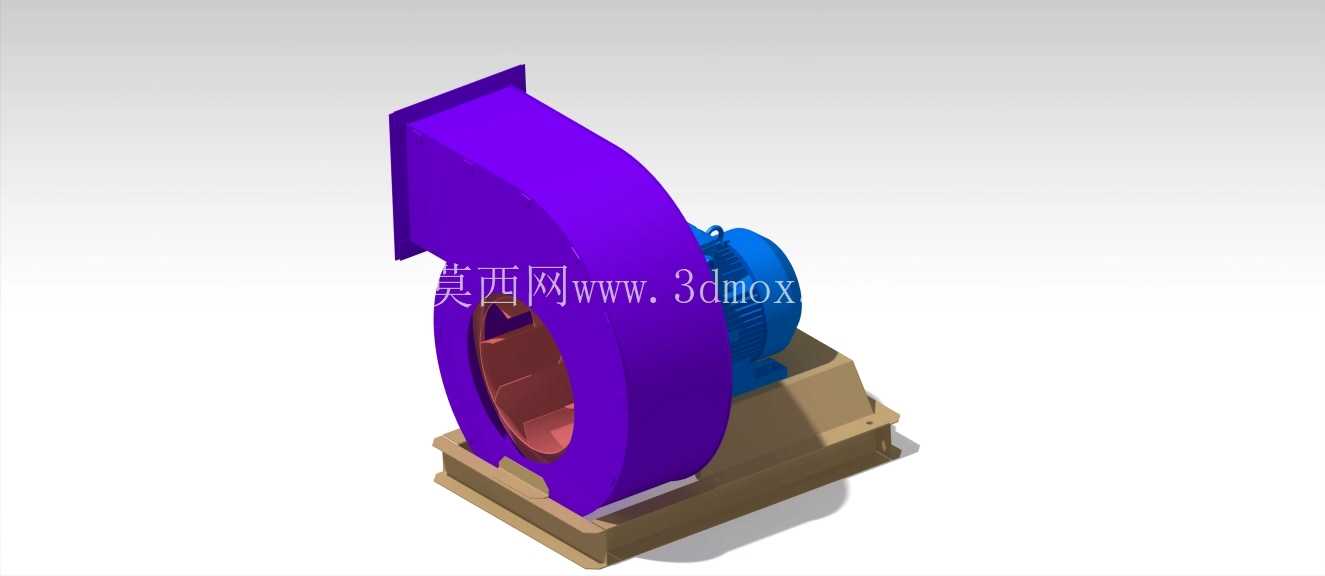

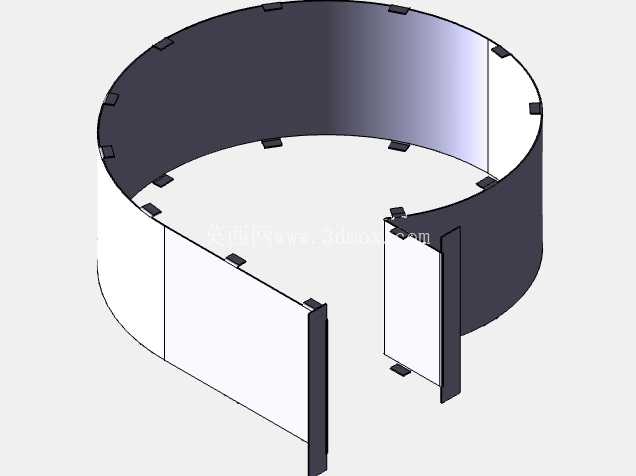

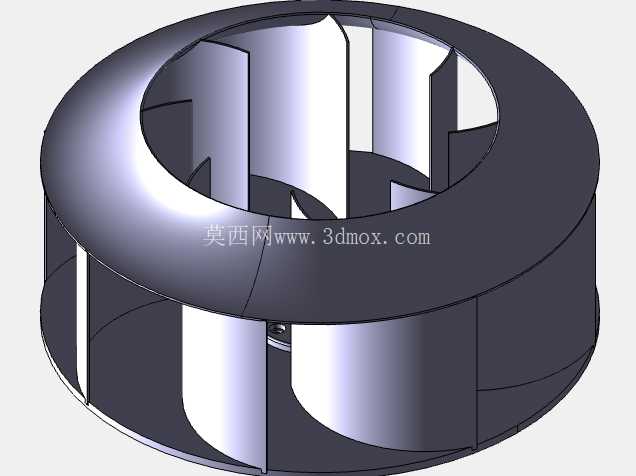

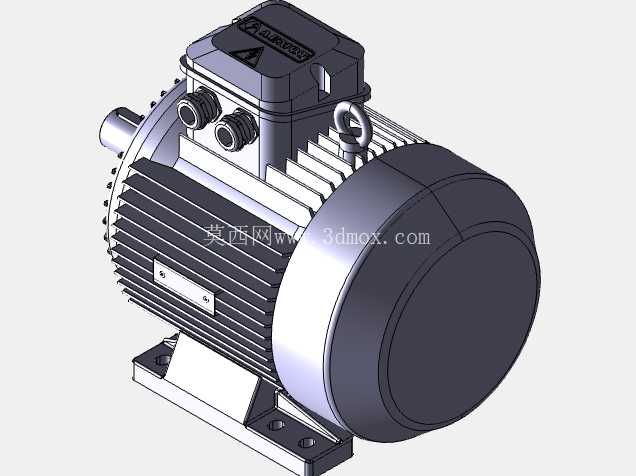

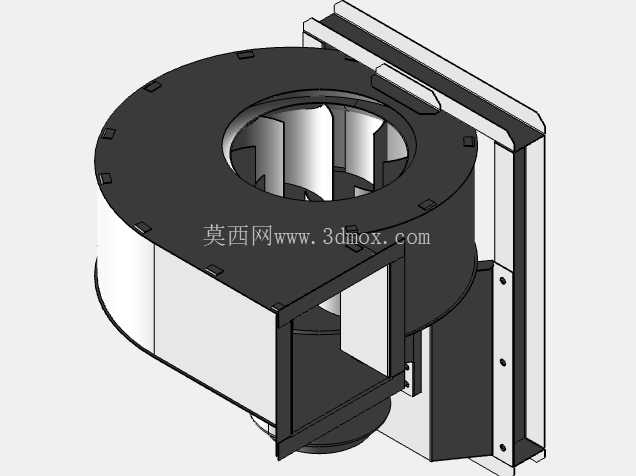

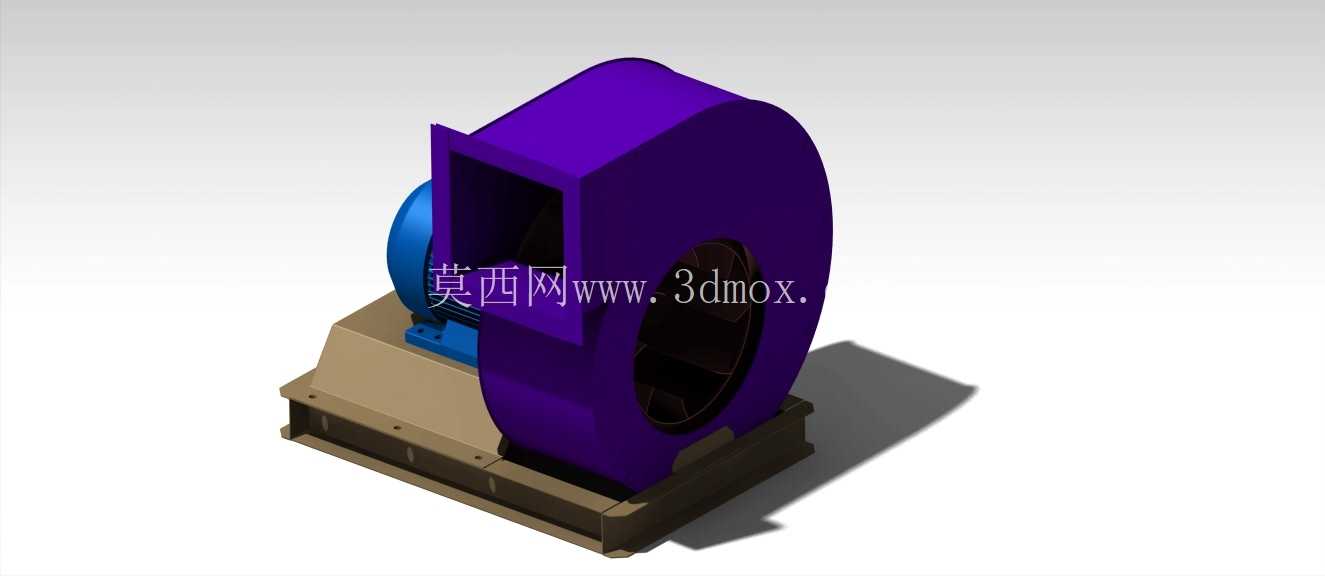

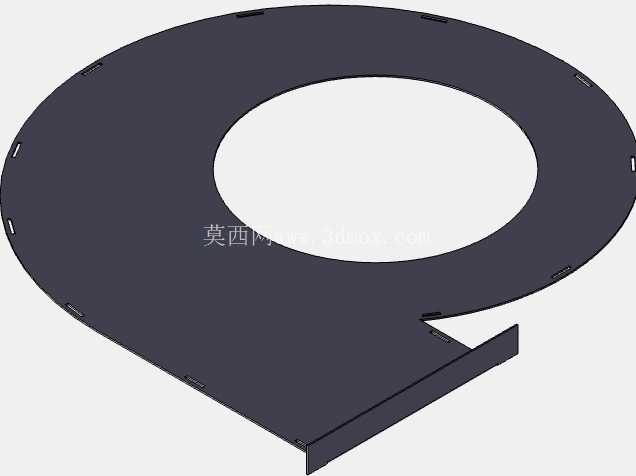

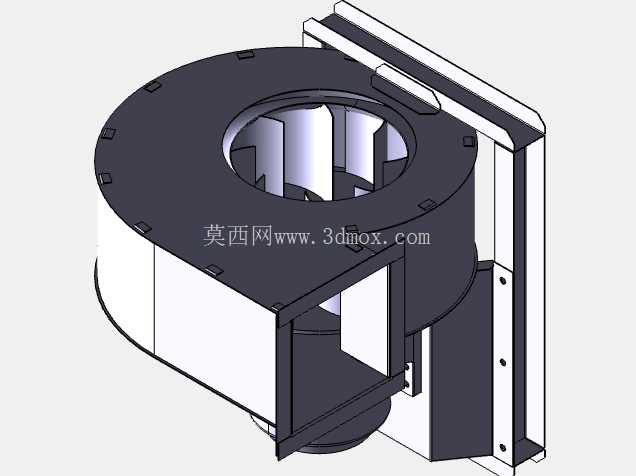

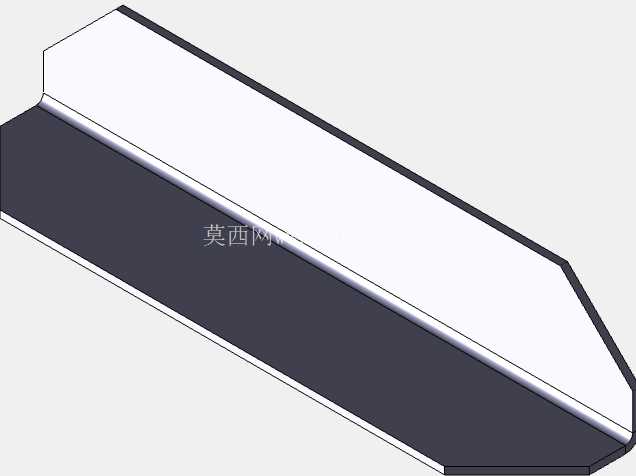

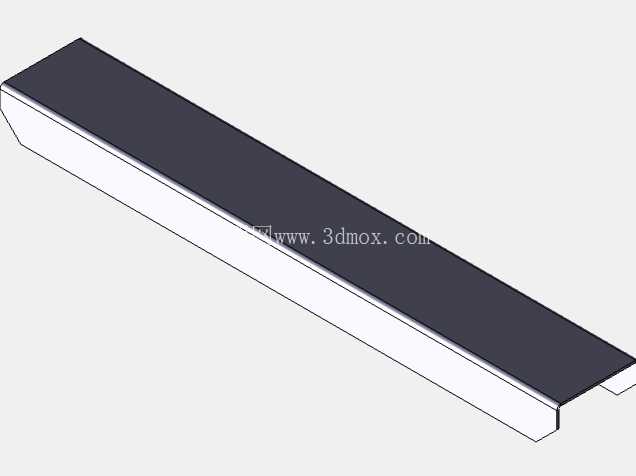

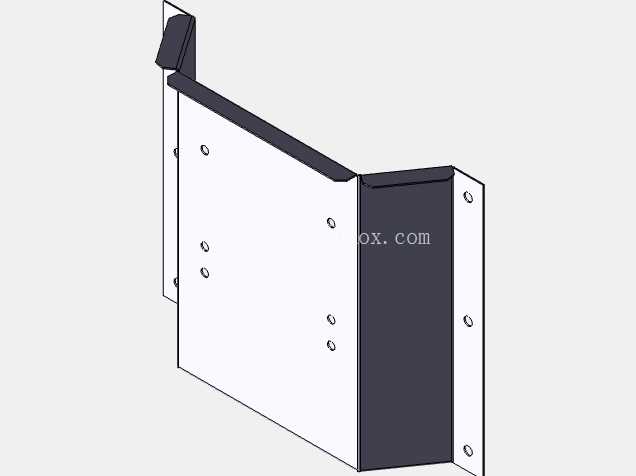

这款14寸规格的离心式通风设备，在工业通风、商用暖通配套、车间环境排风、工艺设备散热等场景中有着广泛应用，不同于轴流风机的直吹送风逻辑，离心结构依靠叶轮高速旋转产生的离心力对气流做功，能在同等风量下提供更高的风压，可应对带一定管路阻力的送风、排风需求，适配长距离通风管道、设备集中排风、油烟粉尘收集等对风压有要求的工况。从结构设计来看，整机采用蜗壳式流道设计，紫色的蜗壳壳体为钣金折弯焊接成型，流道型线按照对数螺旋线规律做顺滑过渡，能最大程度减少气流在壳体内的湍流损耗，降低运行过程中的气动噪音，同时提升风机的运行效率。蜗壳的出风口采用矩形直边接口设计，可直接对接方形通风管道，接口边缘预留了螺栓安装孔位，方便现场施工时做法兰连接或软接固定，无需额外做接口转接，减少现场安装的加工工作量。设备的动力端采用蓝色的标准电机直连结构，省去了皮带传动的张紧结构与传动损耗，电机与叶轮通过键连接直接传动，整体结构更紧凑，后期维护时仅需定期检查轴承润滑情况即可，无需频繁调整皮带张紧度、更换磨损皮带，降低了长期运维的工作量。底部的安装底座采用槽钢焊接框架结构，底座上预留了多组长条型安装孔，可适配不同的安装基础固定需求，不管是安装在混凝土基础的减震台座上，还是直接固定在设备机架、屋面钢架上，都能通过长条孔调整安装位置，抵消基础施工的尺寸误差。叶轮部分采用多叶片前倾式设计，叶片做了动平衡校正，运行时振动量控制在工业设备允许的范围内，不会因为长期运行出现叶轮偏磨、轴承过早损坏的问题。在设计边界上，14寸的规格指的是叶轮的名义直径为14英寸，对应整机的蜗壳外径、安装底座尺寸都围绕该叶轮尺寸做匹配设计，整机的安装高度、进出风口的中心高度都做了标准化适配，可直接替换同规格的老旧离心风机，无需对原有通风管路、安装基础做大规模改造。在实际选型应用中，这类风机可用于厂房车间的岗位送风，将室外新鲜空气通过管道输送到车间操作岗位，改善作业环境的通风条件；也可用于工业设备的散热排风，将设备运行产生的高温空气通过风机排出，避免设备内部积热导致元器件老化加速；还可配套在除尘、油烟净化设备的末端，作为动力源带动含尘、含油烟的气流通过净化设备，完成废气收集处理。从结构设计的细节来看，蜗壳的侧面设置了可拆卸的检修盖板，当需要清理叶轮积尘、检查叶轮磨损情况时，无需拆卸整机连接的管道，仅需打开侧盖板即可完成维护操作，大幅降低了后期维护的拆装工作量。电机与蜗壳的连接位置设置了密封结构，避免气流从电机安装位置泄漏，影响风机的整体风压输出效率。底座与蜗壳、电机的连接位置都设置了加强筋板，避免风机运行时的振动导致连接位置出现焊缝开裂、连接螺栓松动的问题。在安装尺寸边界上，整机的重心落在底座的中心区域，安装时仅需按照底座的安装孔位做好基础固定，即可保证设备运行的稳定性，无需额外做配重调整。出风口的方向可根据现场管路走向调整蜗壳的安装角度，适配不同方向的管路连接需求，不用重新设计加工蜗壳结构，提升了产品的场景适配能力。这类离心风机的设计核心是在保证风压、风量参数满足工况需求的前提下，尽可能优化流道结构减少气动损失，同时简化安装维护结构，降低现场施工与后期运维的难度，钣金结构的蜗壳在保证结构强度的同时，控制了整机的重量，方便运输与现场吊装作业。
