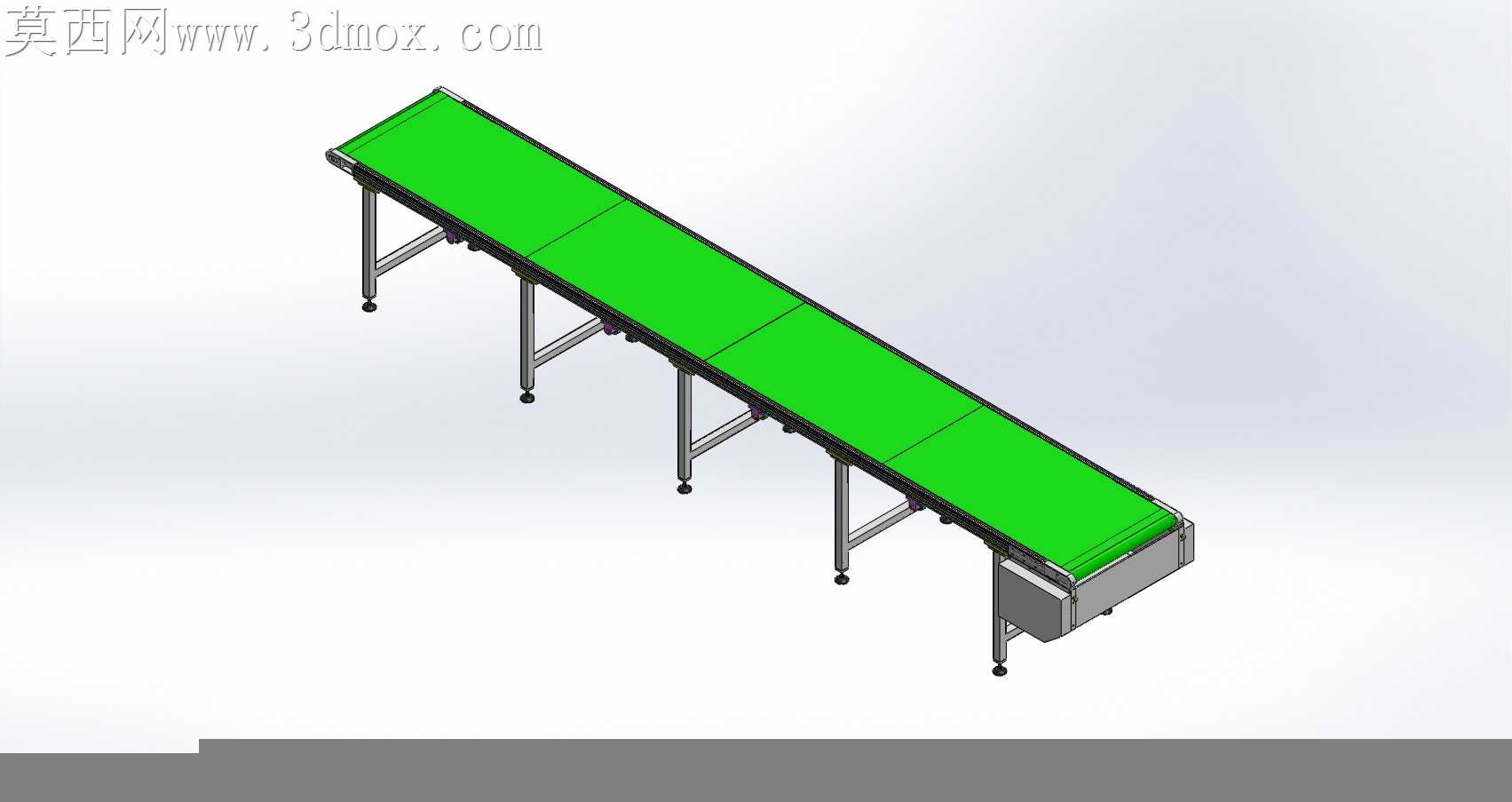

可调节支脚绿色皮带带式输送设备

车间现场的皮带输送线最常出现的跑偏、支脚沉降、张紧失效问题，在这套带式输送结构的细节里都做了针对性的落地处理。支脚采用不锈钢方管搭配可调脚杯，没有用常见的焊接固定底脚，每根支脚的脚杯调节行程预留了30mm，能抵消车间环氧地坪的局部平整度误差，避免机架长期受力不均出现焊缝开裂。机架的分段拼接处没有用满焊连接，而是采用内嵌角码加沉头螺栓的固定方式，每段机架的端面铣出0.2mm的定位止口，拼接时不用反复校准平行度，螺栓锁紧后皮带承托面的平面度误差能控制在0.5mm每米以内，大幅减少皮带运行时的侧向滑移概率。

驱动端的张紧结构藏在尾部的护罩内部，没有采用外露的螺杆张紧，调节螺栓的端部做了滚花处理，不用扳手就能徒手调整张紧量，张紧滑块和机架导轨的配合间隙留了0.1mm，既不会卡滞也不会出现晃动，调整后皮带的张紧力均匀分布在整个带宽上，不会出现边缘过早磨损的问题。皮带下方的承托板没有用整面钢板，而是每隔400mm设置一根横向托辊，托辊的两端采用免维护的含油轴承，运行阻力比整面滑板低40%，电机的负载能降低近两成，长时间连续运行也不会出现皮带底面发烫的情况。

护罩的折弯边做了15mm的翻边处理，没有锋利的切口，安装时不用额外做包边处理，护罩和机架的连接采用快拆卡扣，日常清理皮带内侧的杂物时不用拧动螺栓，掀开就能操作。机架侧面预留了传感器安装的T型槽，不用额外焊接安装支架，后续加装光电计数、到位检测元件时能直接把螺母卡进槽内固定，位置可以沿输送方向任意调整，适配不同工位的检测需求。

皮带表面做了哑光绿色的防滑处理，没有用亮面材质，车间灯光照射时不会产生反光干扰视觉检测设备的识别，皮带的接头采用齿形热压拼接，接头处的厚度和带身完全一致，运行到辊筒位置时不会产生跳动，输送小件产品时不会出现颠簸移位的情况。驱动电机的安装座做了长圆孔设计，更换不同速比的电机时不用重新打孔，适配不同输送速度的生产需求，电机和驱动辊的连接采用梅花联轴器，能抵消少量的同轴度误差，避免电机轴承受额外的径向力，延长电机的使用寿命。
