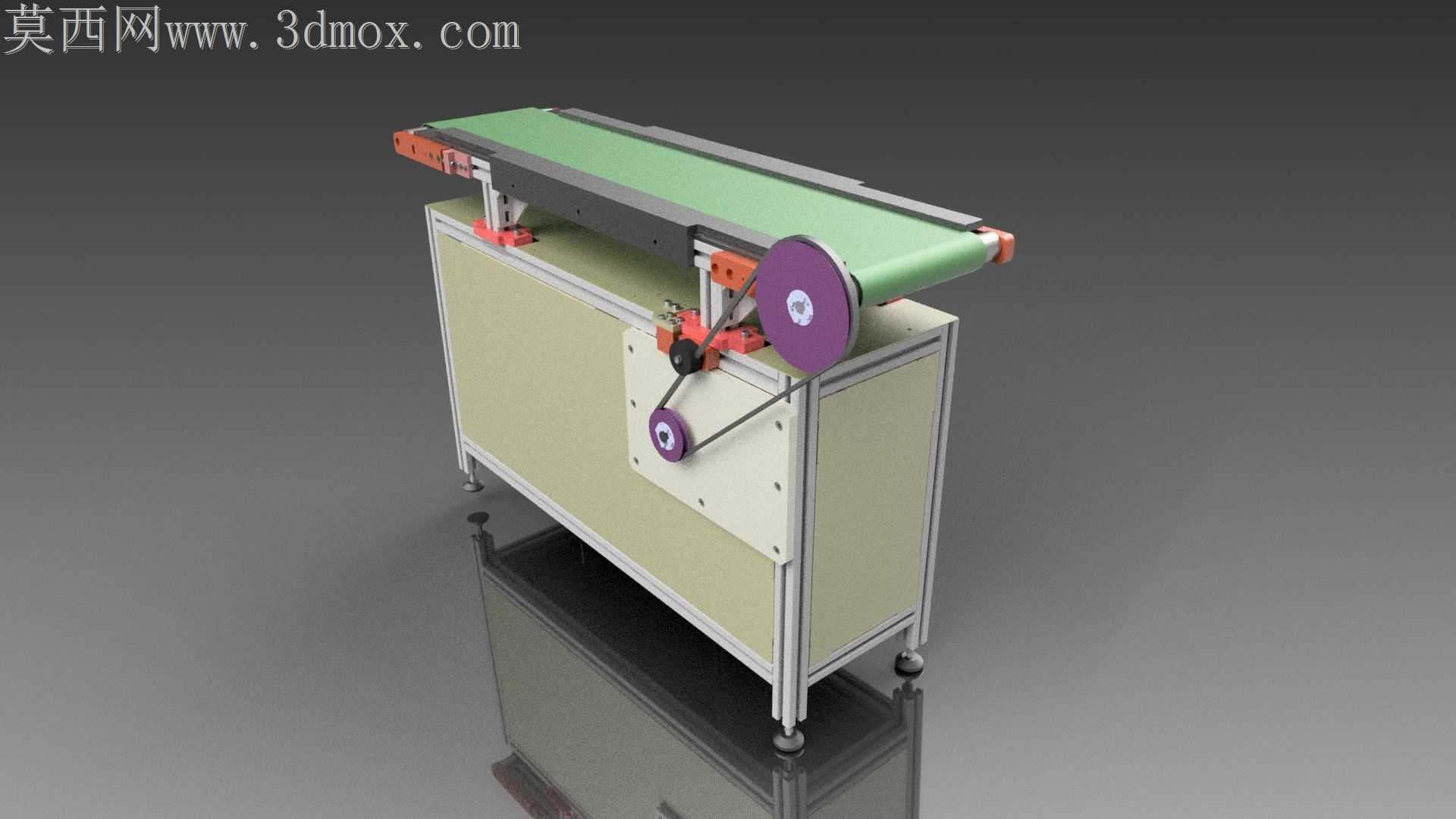

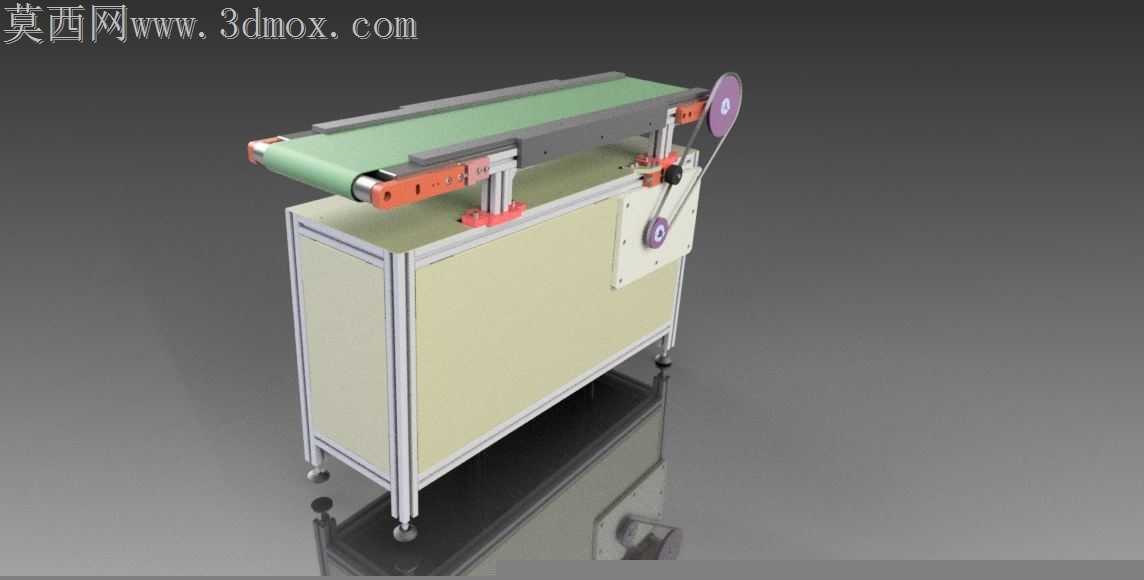

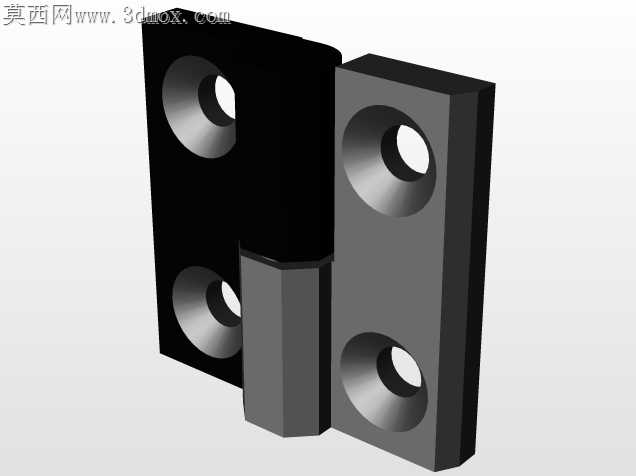

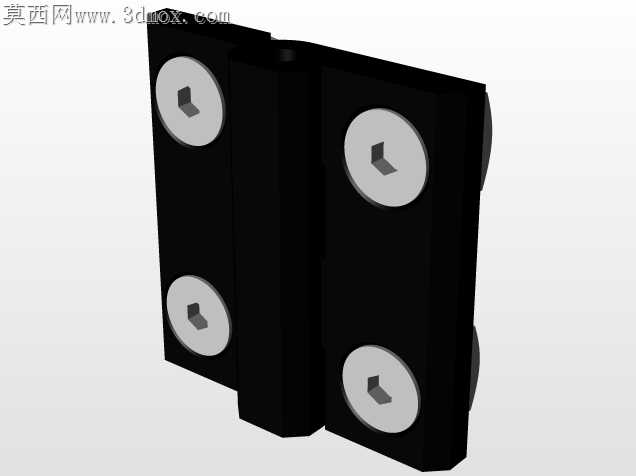

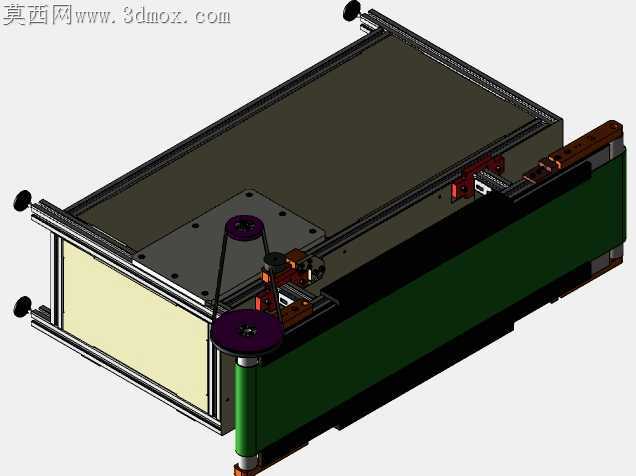

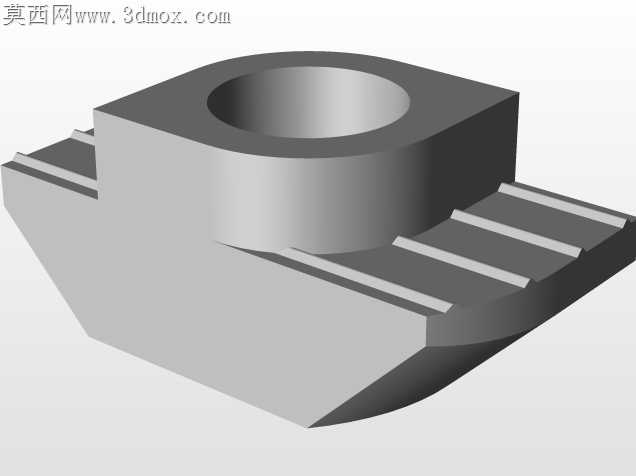

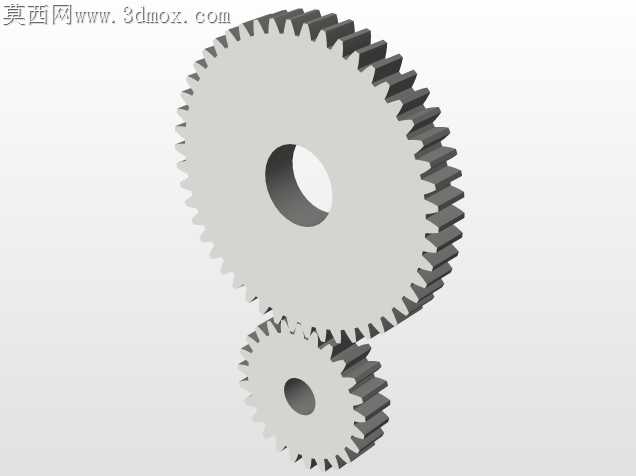

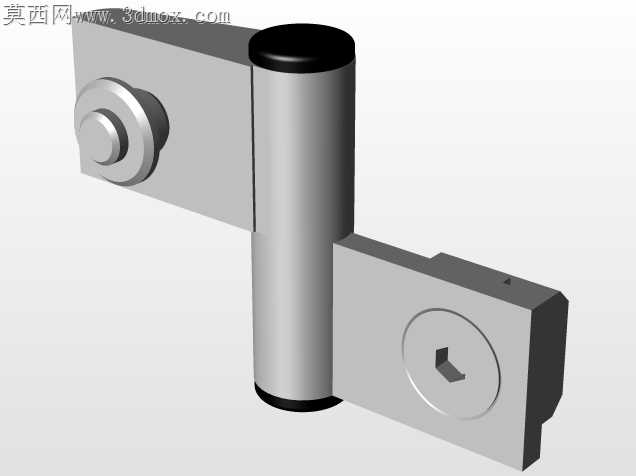

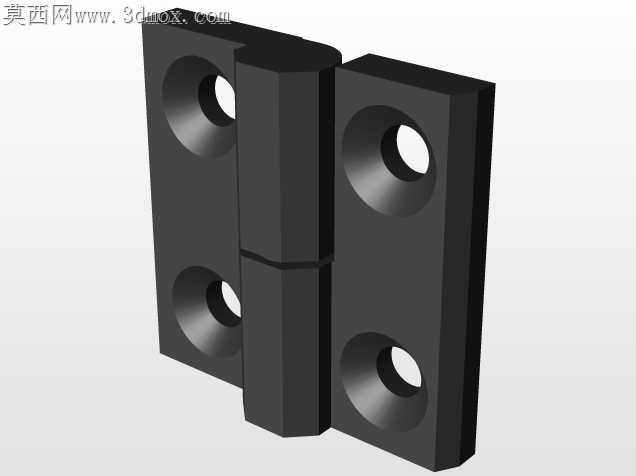

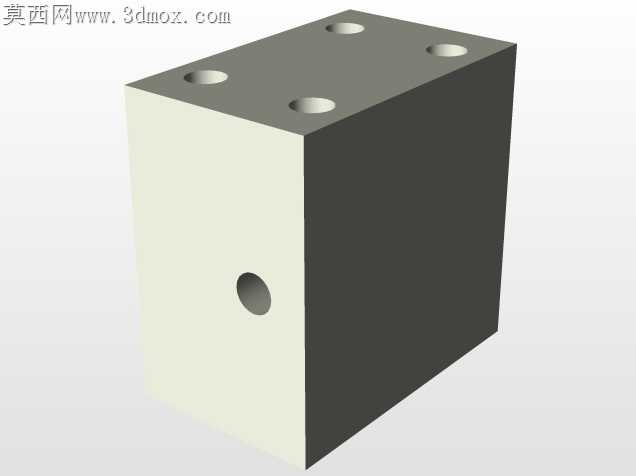

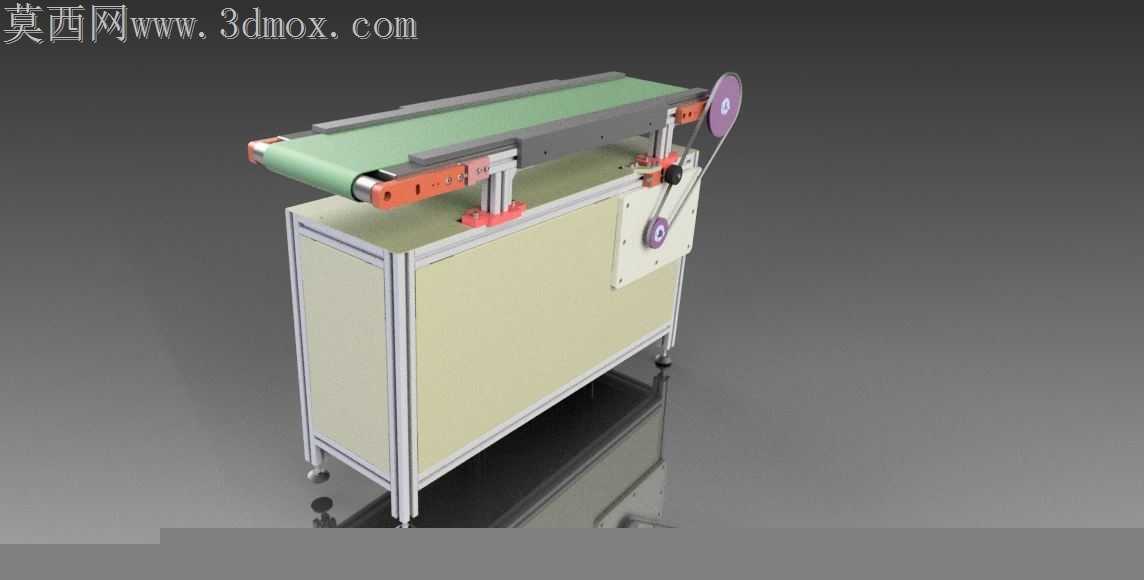

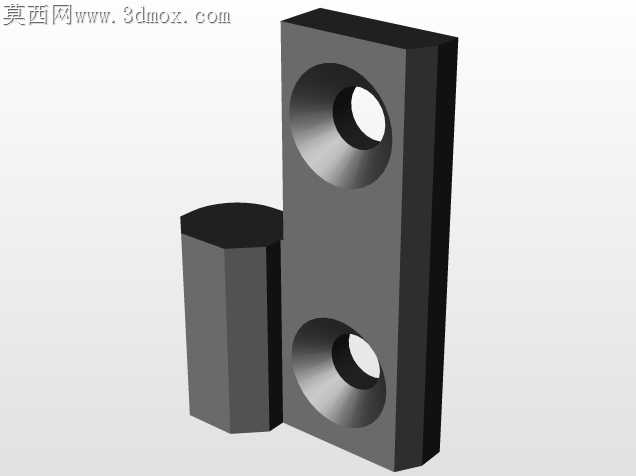

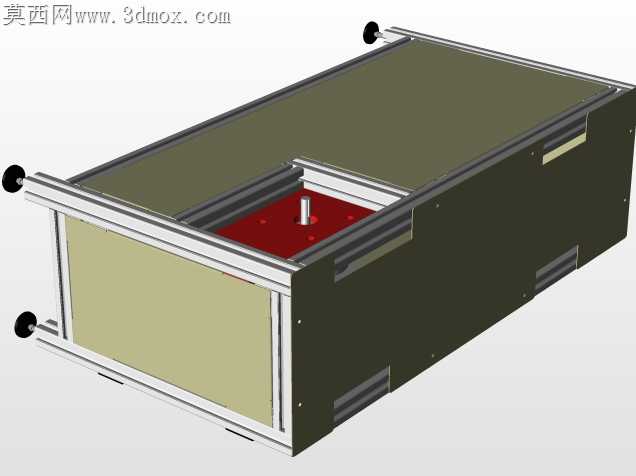

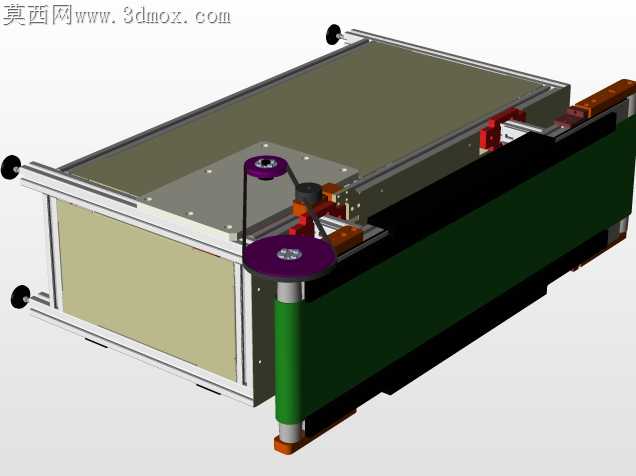

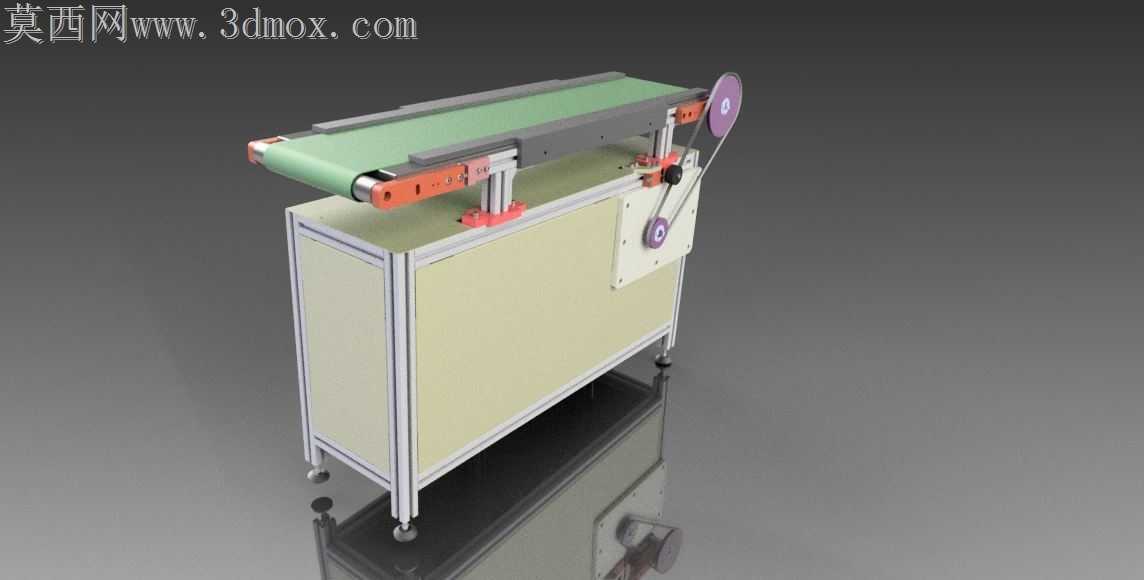

带机架支撑的小型皮带输送装置结构设计

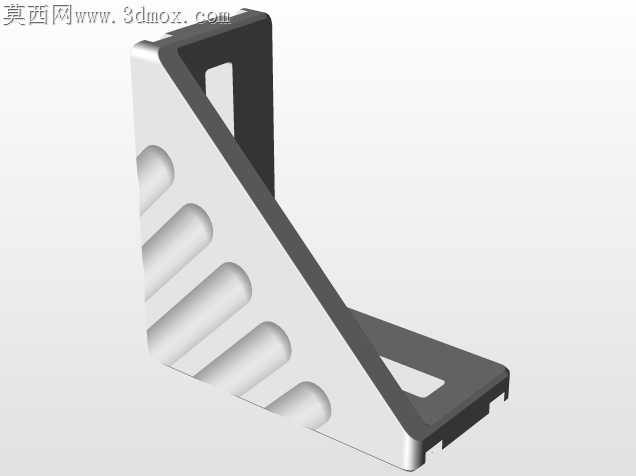

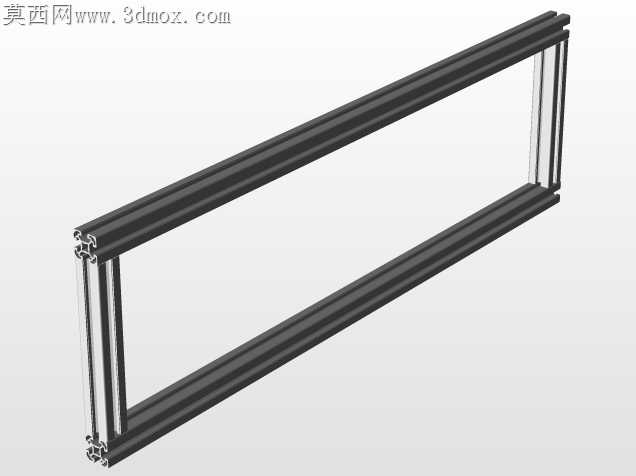

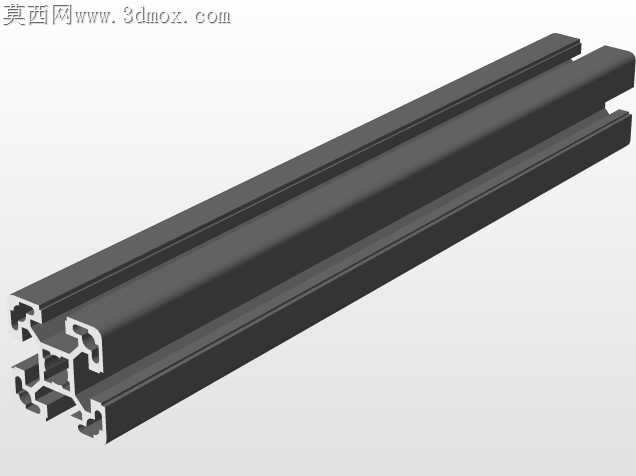

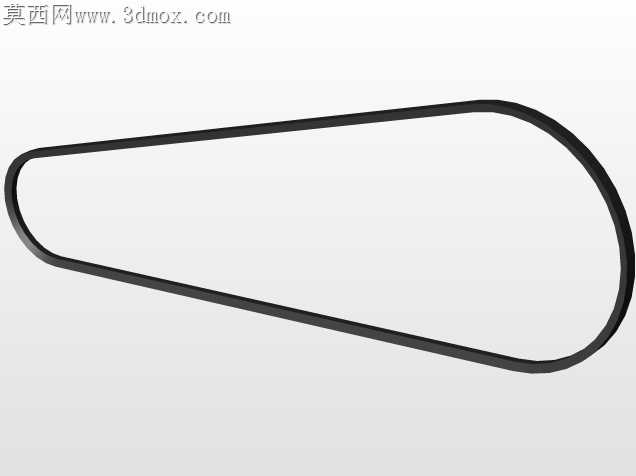

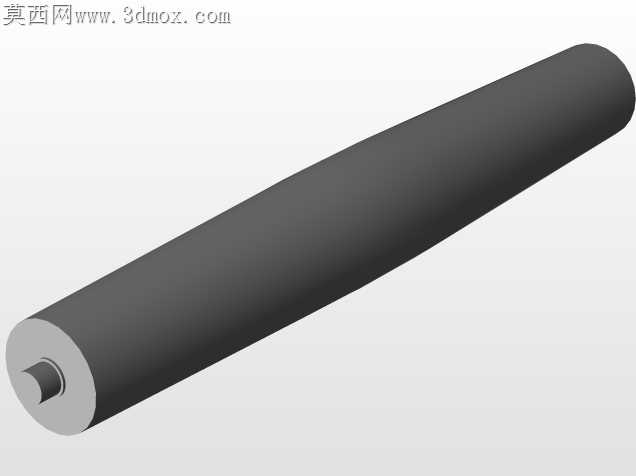

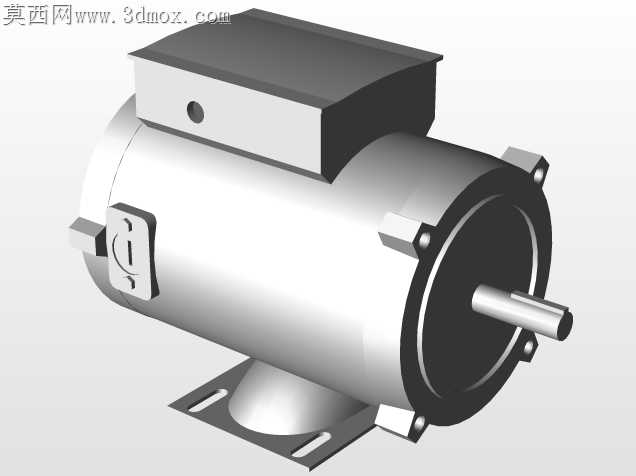

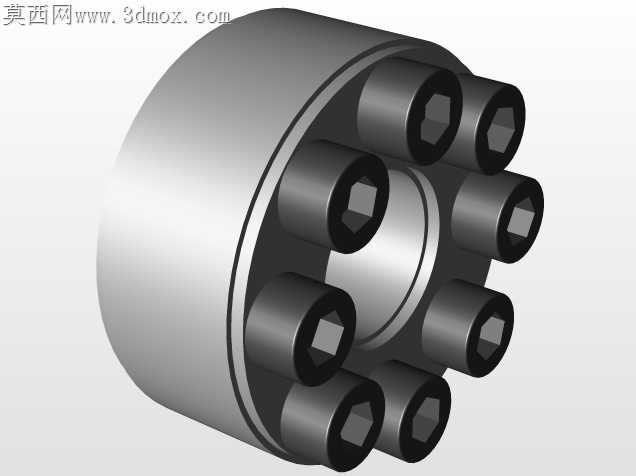

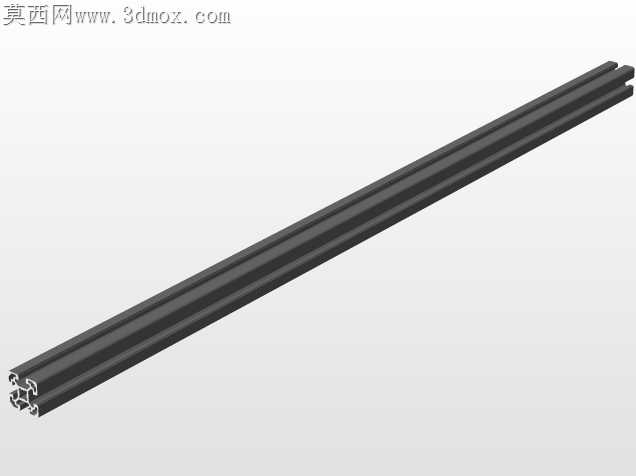

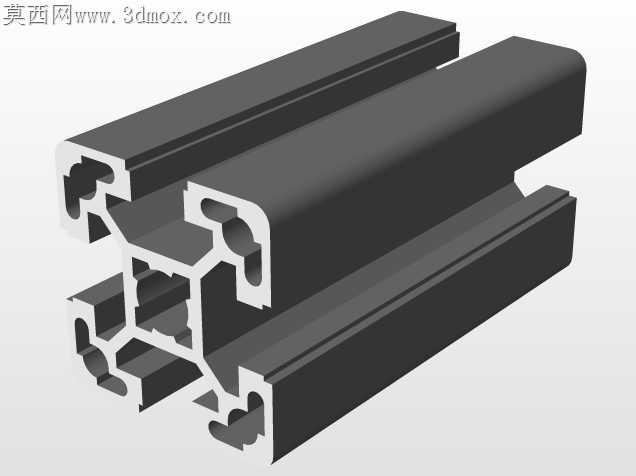

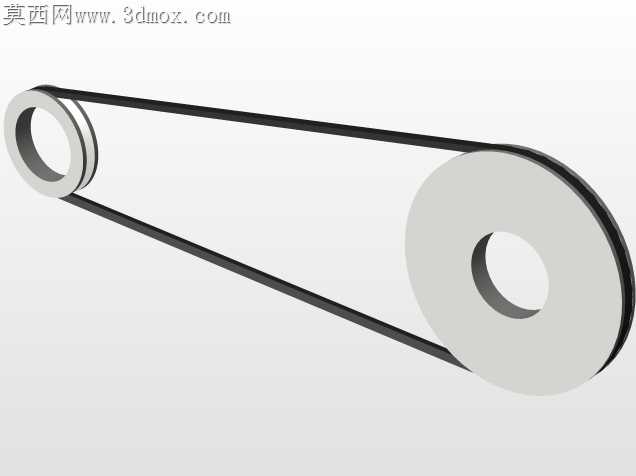

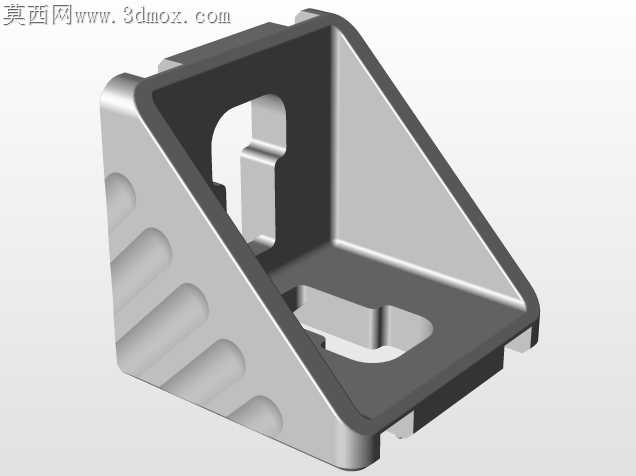

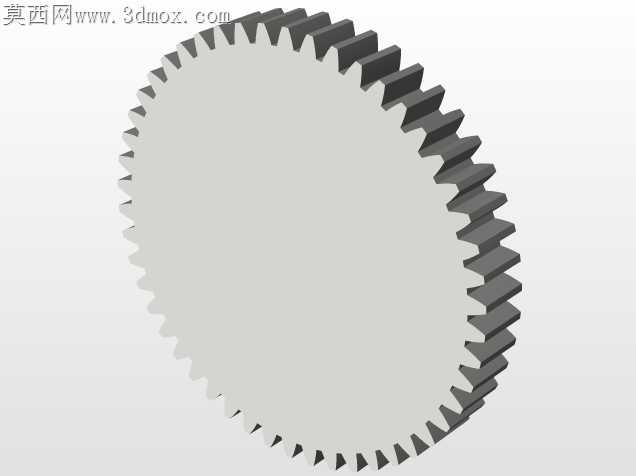

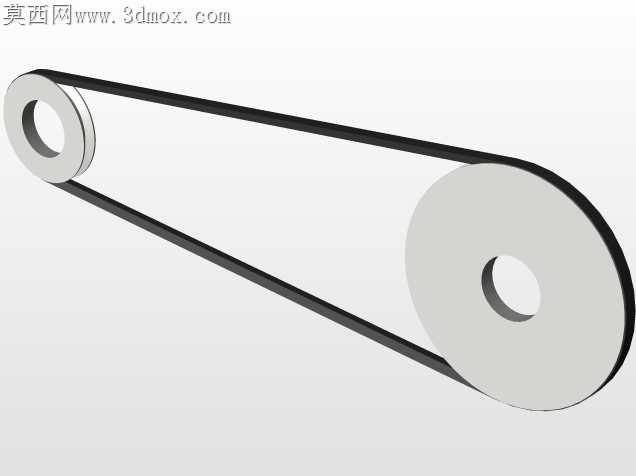

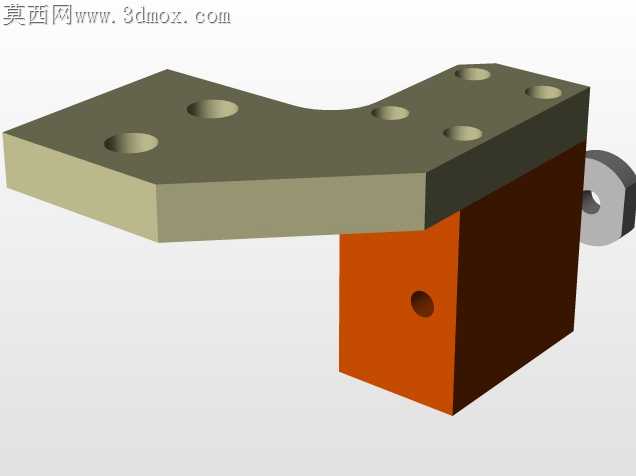

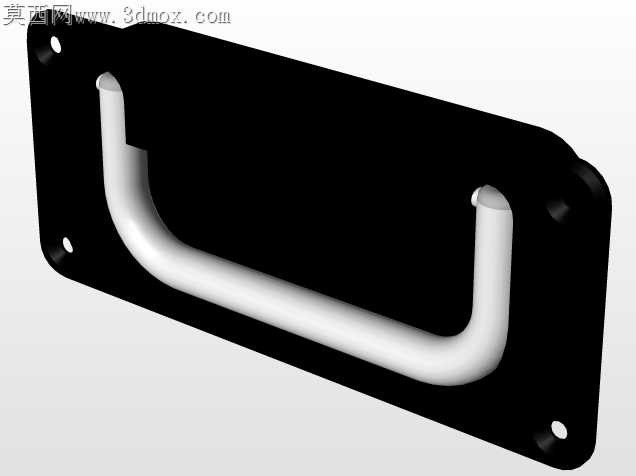

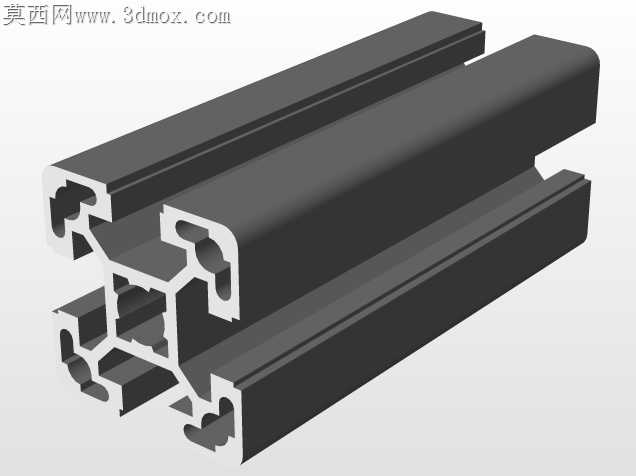

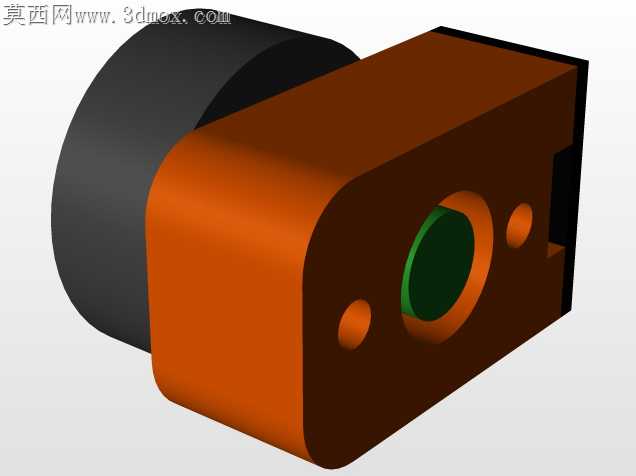

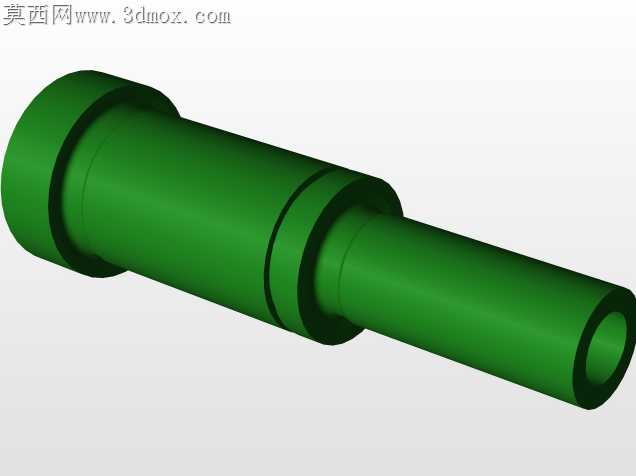

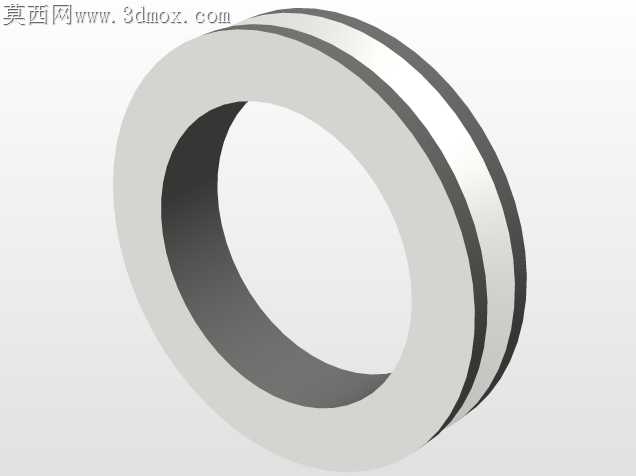

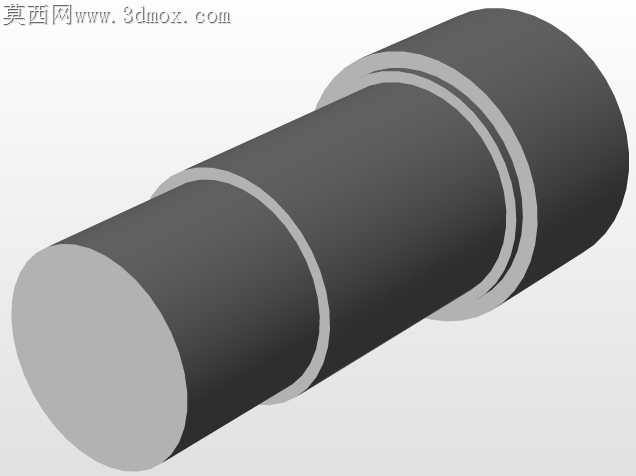

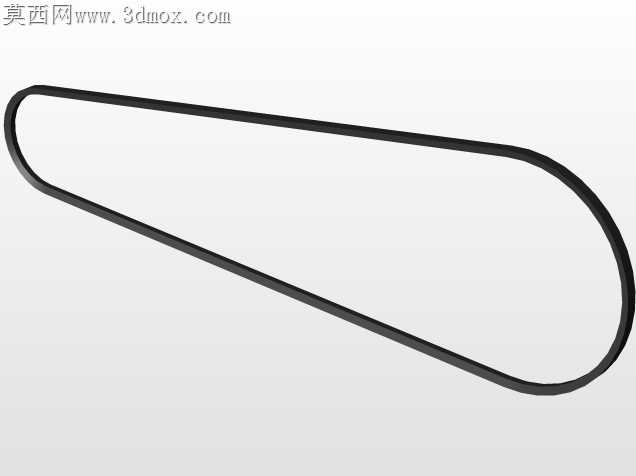

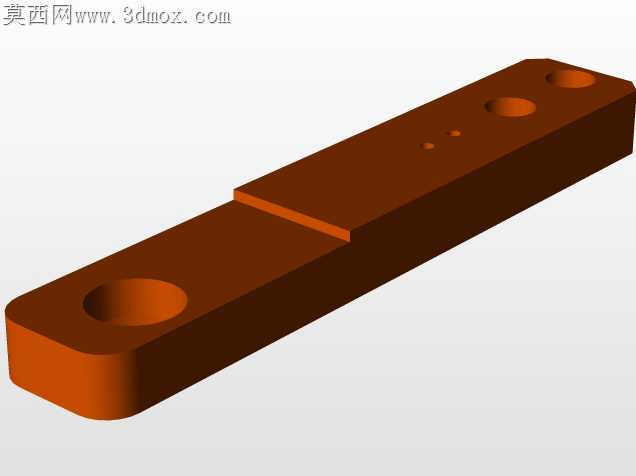

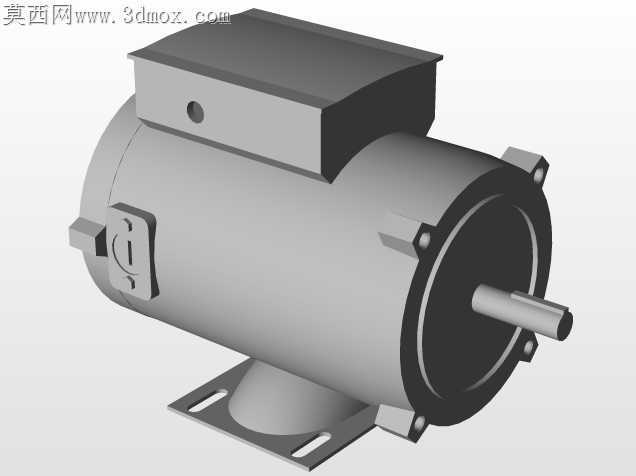

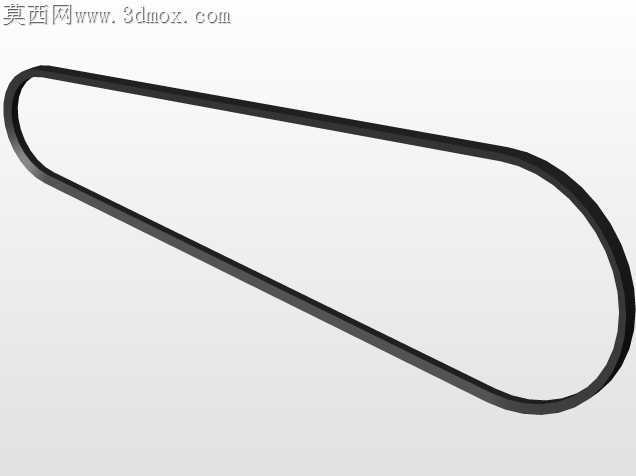

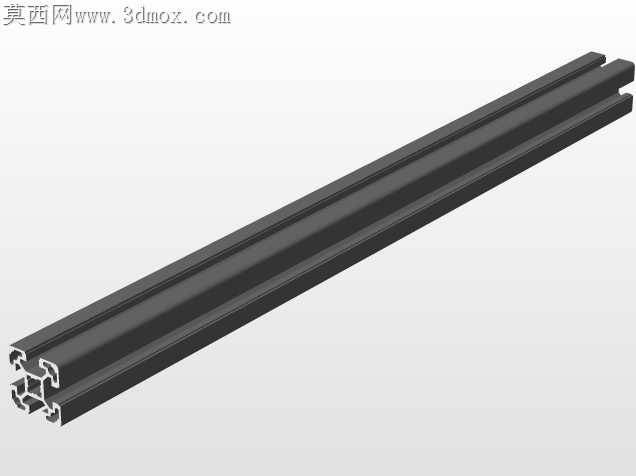

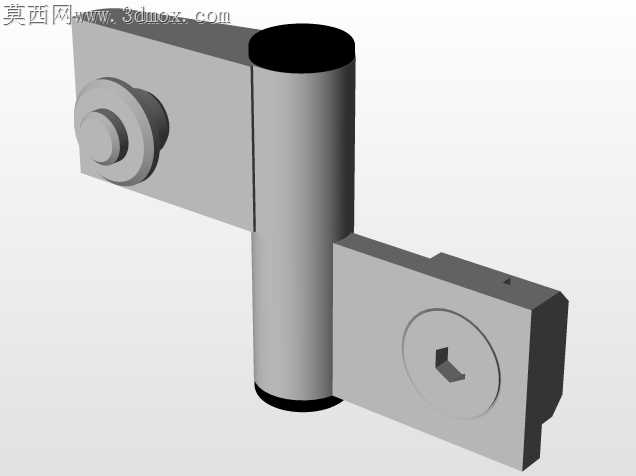

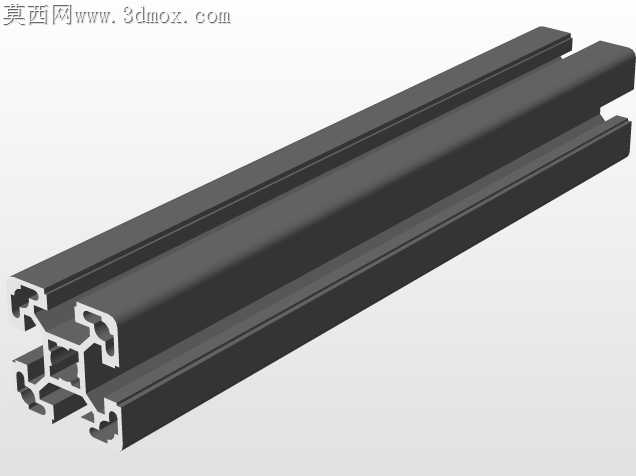

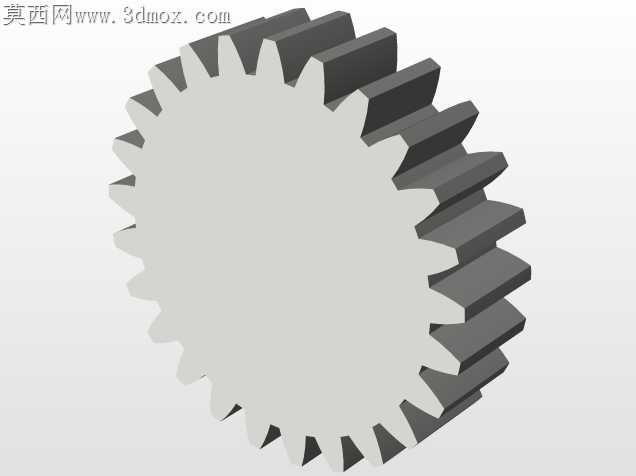

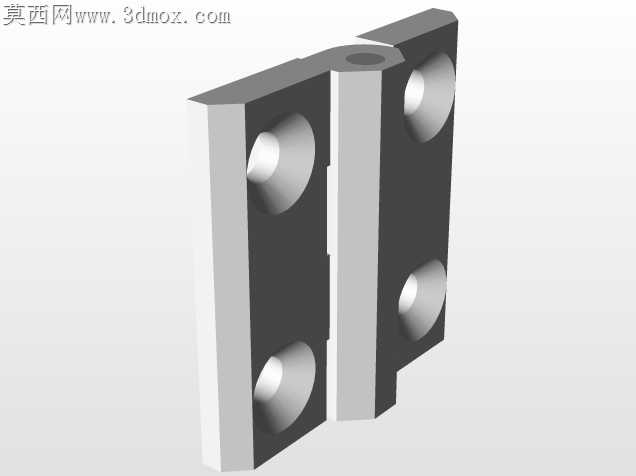

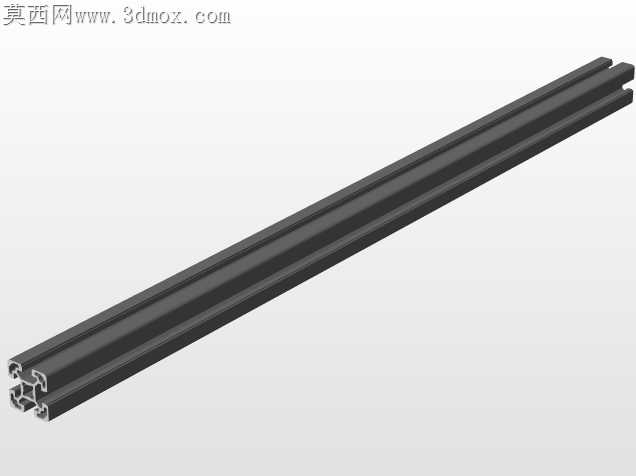

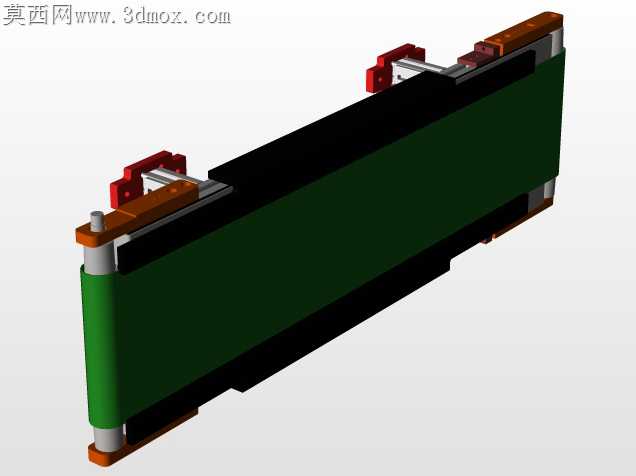

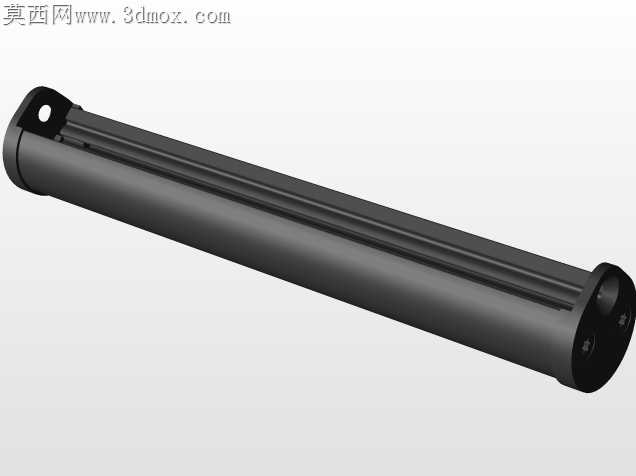

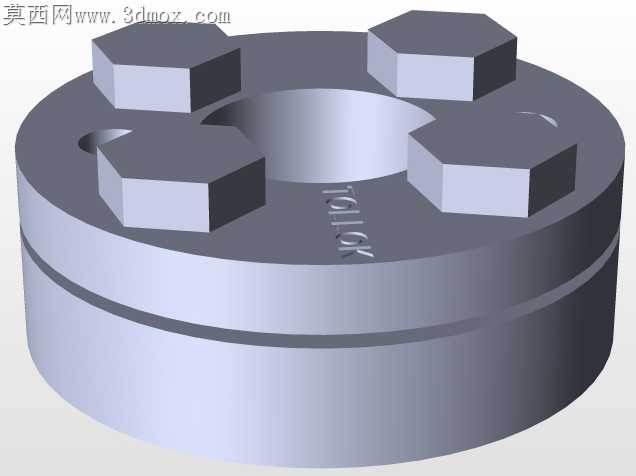

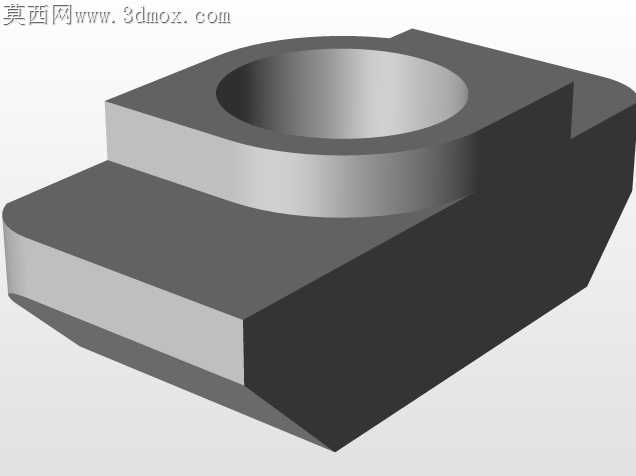

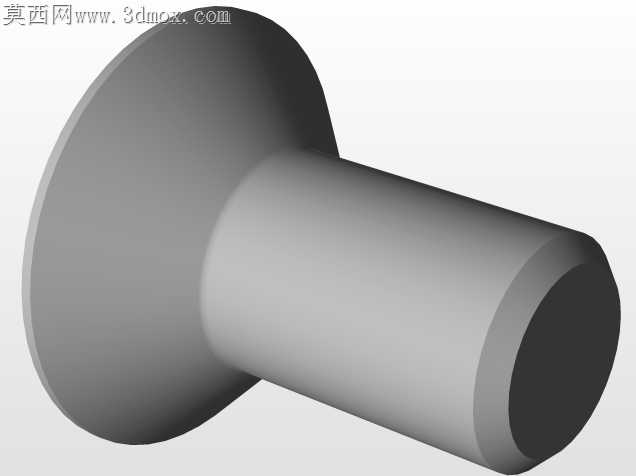

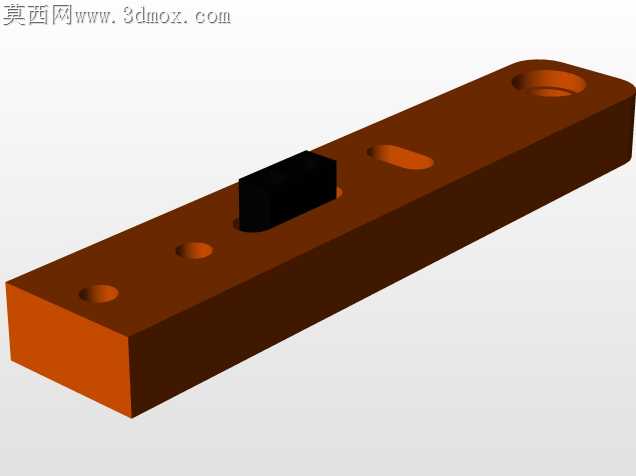

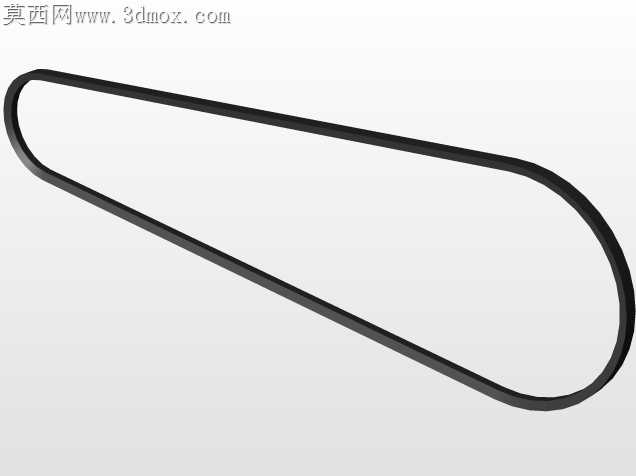

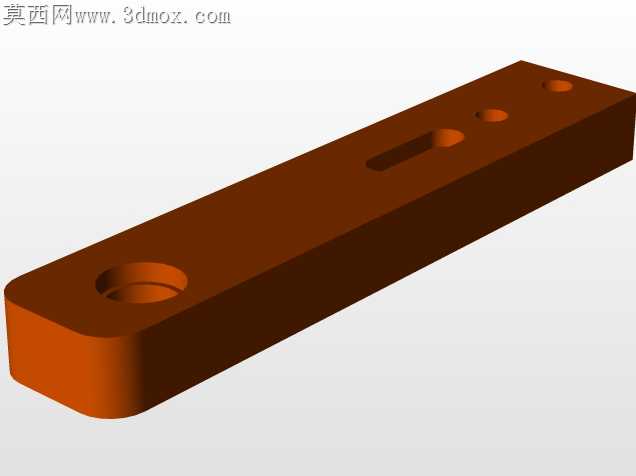

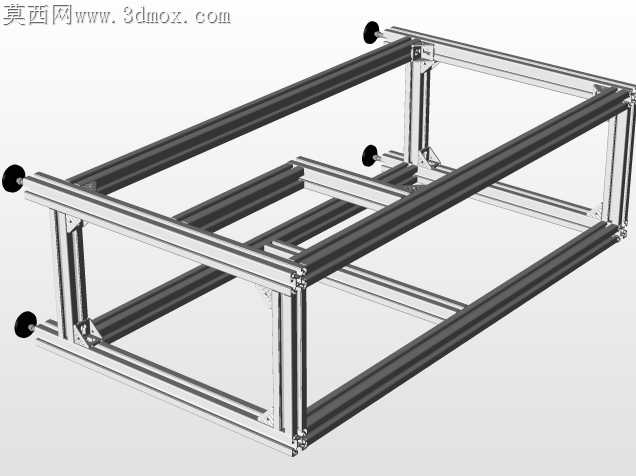

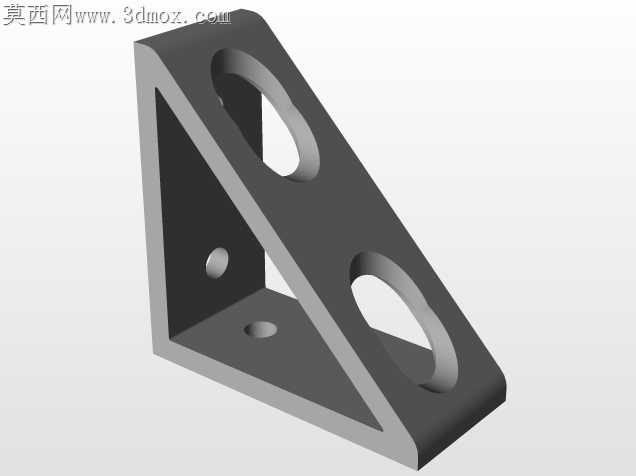

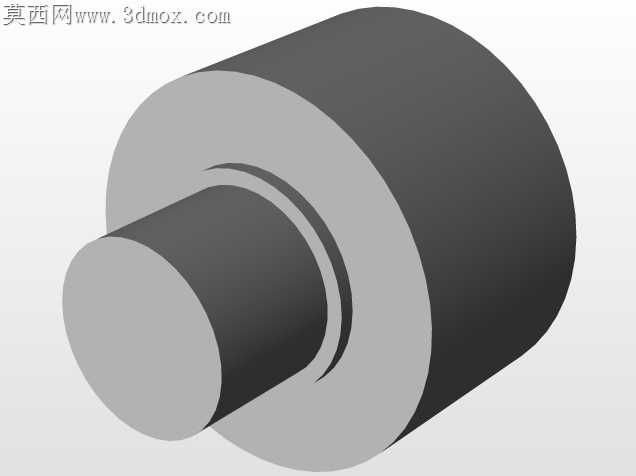

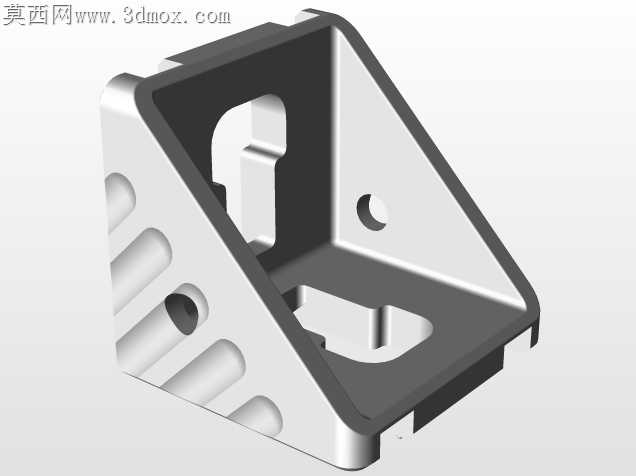

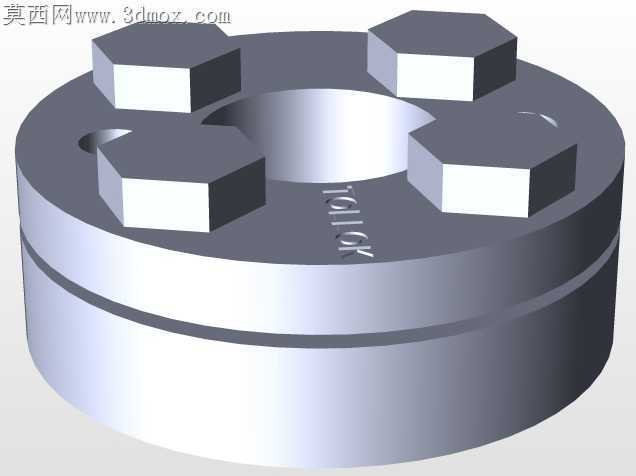

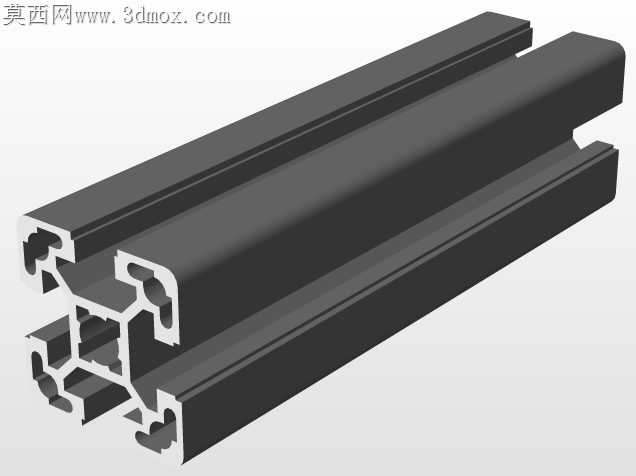

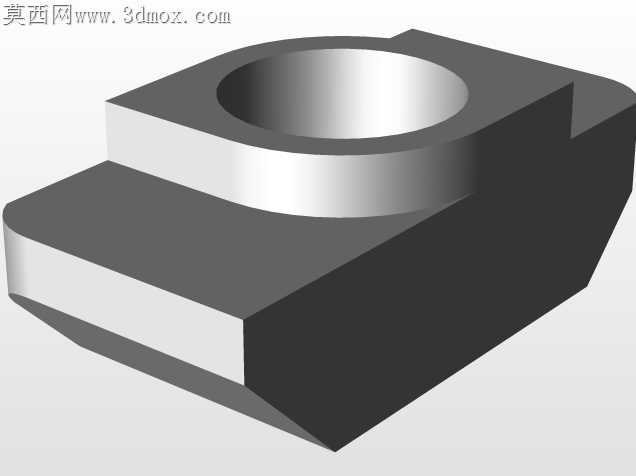

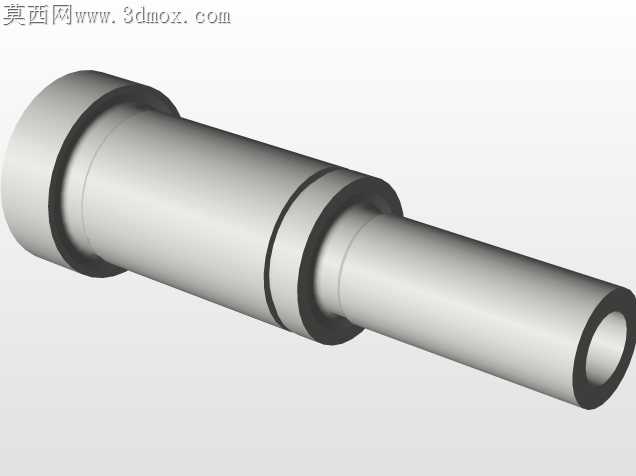

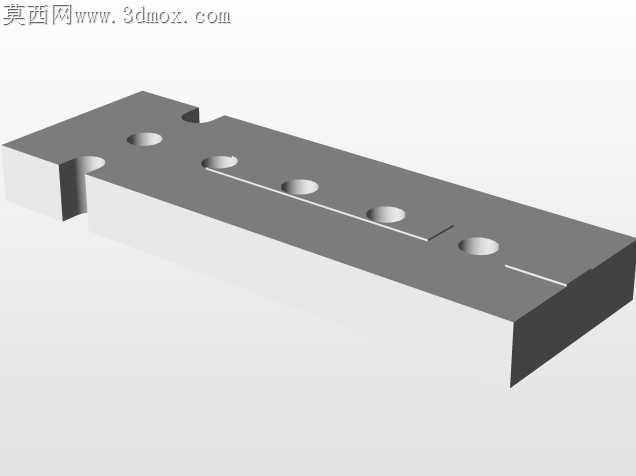

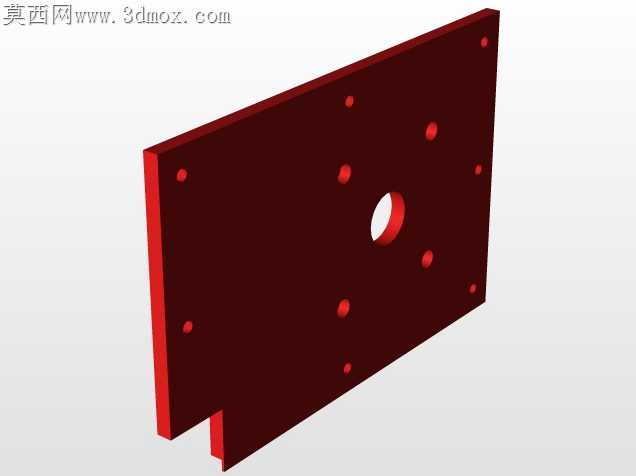

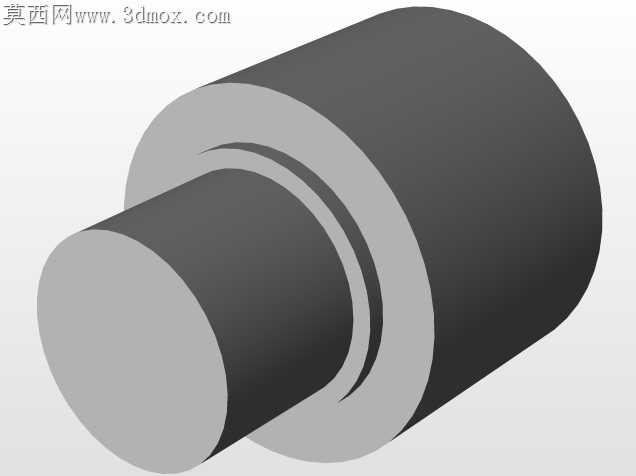

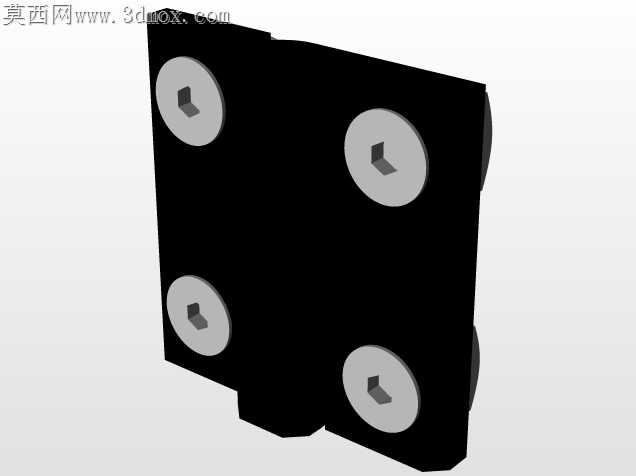

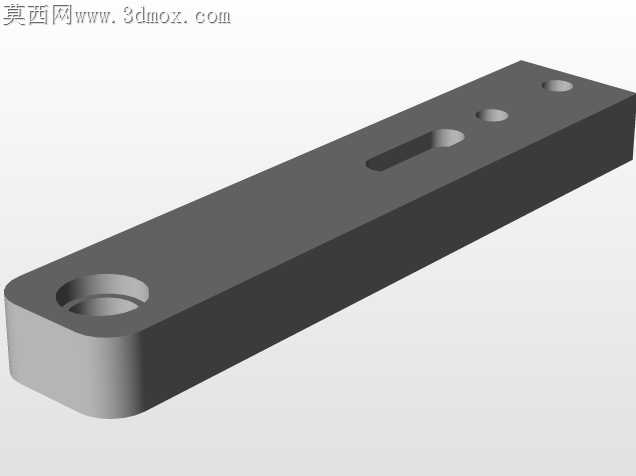

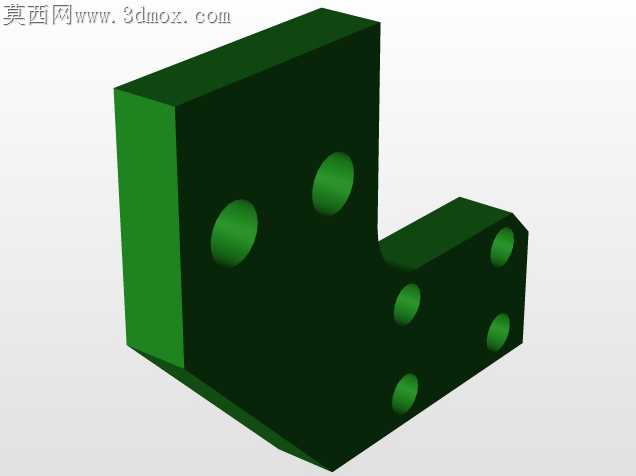

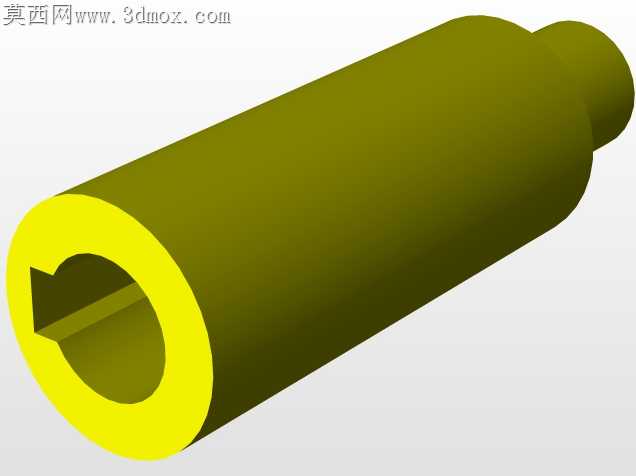

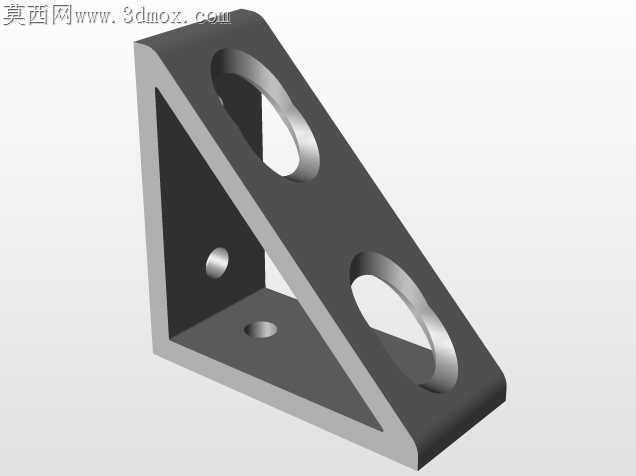

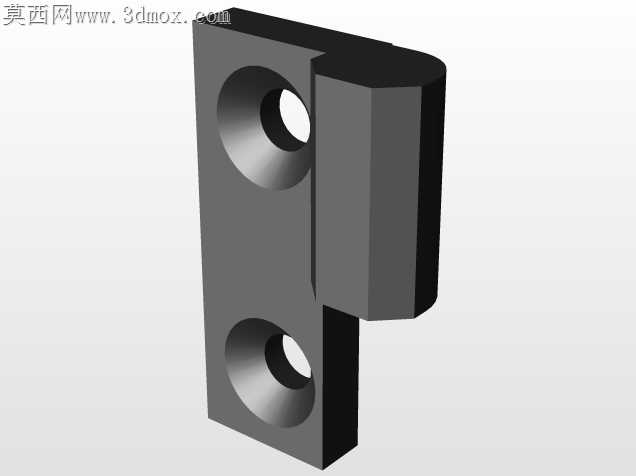

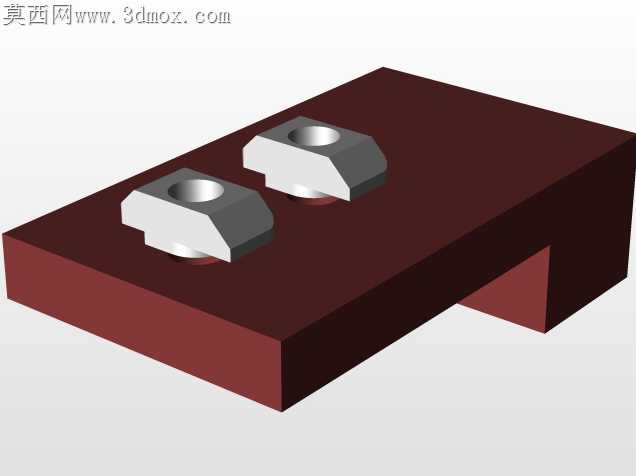

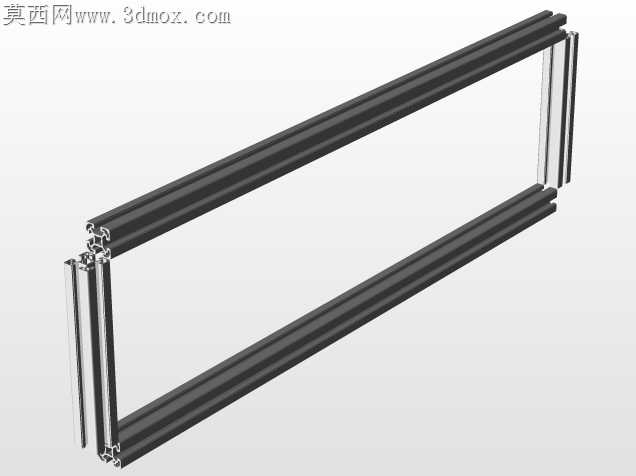

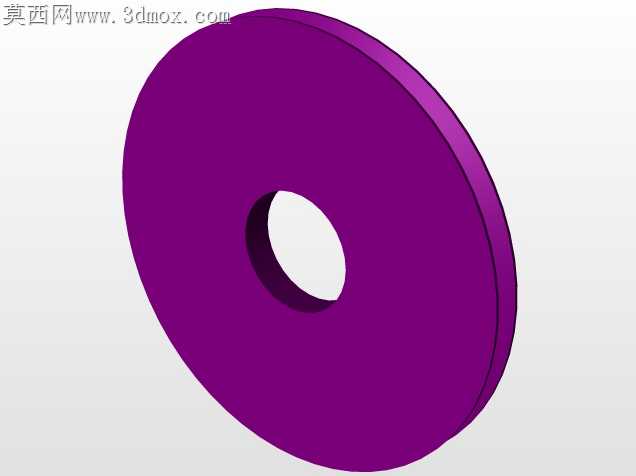

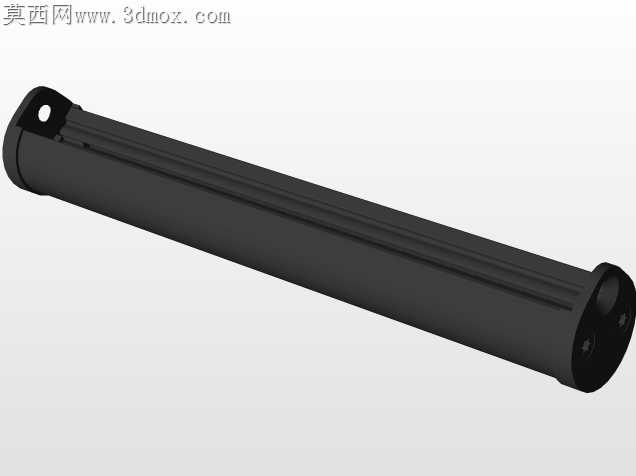

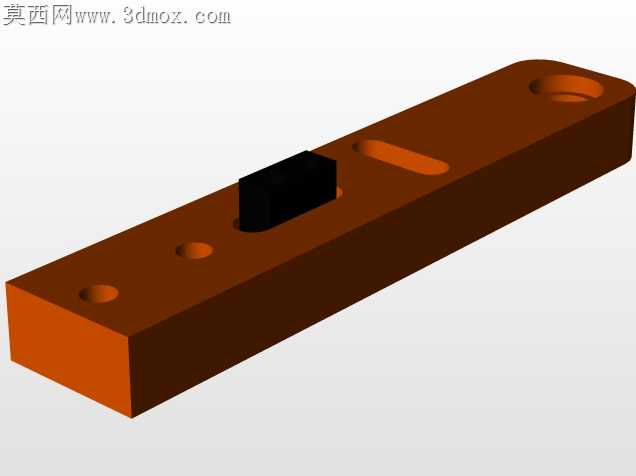

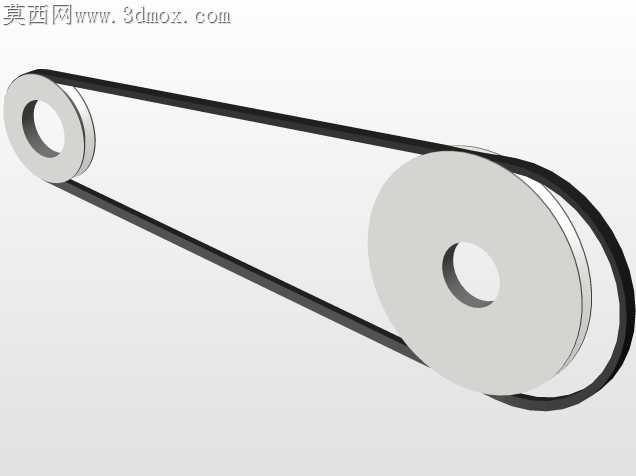

车间里零散工位的短距离物料转运，最容易出现的问题就是皮带跑偏、张紧失效，还有机架共振带来的物料滑落，这款小型皮带输送装置的结构设计，刚好戳中了这类轻载输送场景的加工适配痛点。皮带边缘的挡边没有做一体式注塑结构，反而用了可拆换的硬质PVC条，用沉头螺钉锁在皮带两侧的安装槽里，加工时不用开复杂的一体成型模具，普通平皮带裁切后就能现场加装挡边，就算长期使用挡边磨损，也不用整根更换皮带，拆换单条挡边的成本不到整带的十分之一。端部的张紧轮没有采用常见的螺杆顶推式调节，而是把张紧轮的安装座做成了腰型孔滑配结构，调节时松开锁紧螺母，用侧边的细牙螺栓微调张紧轮位置，能把皮带张紧度的控制精度卡在0.2mm以内，不会出现螺杆顶推时两边张紧力不均导致的皮带蛇形跑偏，加工时腰型孔的位置公差只需要控制在±0.1mm，普通铣床就能完成加工，不需要上高精度坐标镗，能压缩近三成的机加工成本。下方的支撑机架没有用满焊的方管框架，而是在方管拼接的直角位置加了三角形的加强筋板，筋板和方管之间用段焊连接，每段焊缝长度控制在15mm，间隔30mm，既避免了满焊带来的方管热变形，又能保证机架的整体刚性，就算输送带上放满单重1kg的盒装物料，机架的振幅也能控制在0.05mm以内，不会因为振动让物料偏移掉落。驱动端的电机安装板做了下沉式设计，电机输出轴和主动辊的连接位刚好卡在机架横梁的缺口里，不用额外做加高的电机支座，加工时只需要在横梁上铣出对应尺寸的缺口，安装时电机直接嵌装定位，能减少装配时的对中调试时间，连轴器的选用也特意选了梅花型弹性连轴器，能抵消主动辊和电机轴之间0.1mm以内的同轴度误差，就算加工时安装孔位有微小偏差，也不会出现运转时的卡顿和异响。皮带下方的承托板没有用整面的钢板，而是每隔200mm加一根横向的托条，托条表面贴了薄款的聚四氟乙烯片，既能减少皮带运行时的摩擦阻力，又不会因为整面钢板的平整度问题导致皮带局部磨损，聚四氟乙烯片磨损后也能单独撕换，不用更换整个托条。端部的从动辊做了轻微的腰鼓形设计，辊筒中间直径比两端大0.3mm，皮带运行时会自动往辊筒中间对中，就算安装时辊筒有微小的倾斜，也能靠这个结构自动纠正跑偏，不用反复调试辊筒的平行度，能大幅缩短现场安装的调试周期。
