壁挂式工业电气防护配电箱结构设计

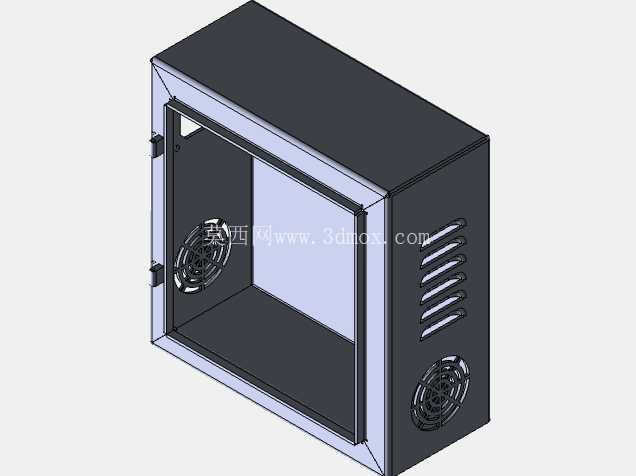

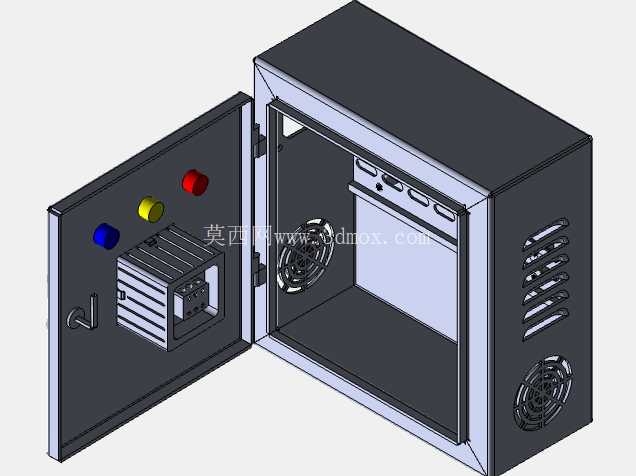

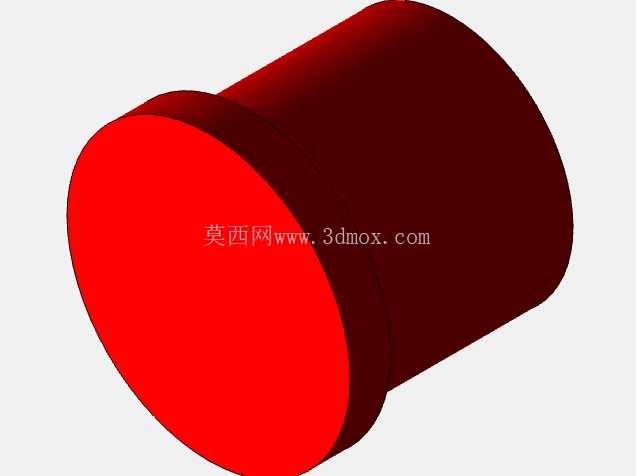

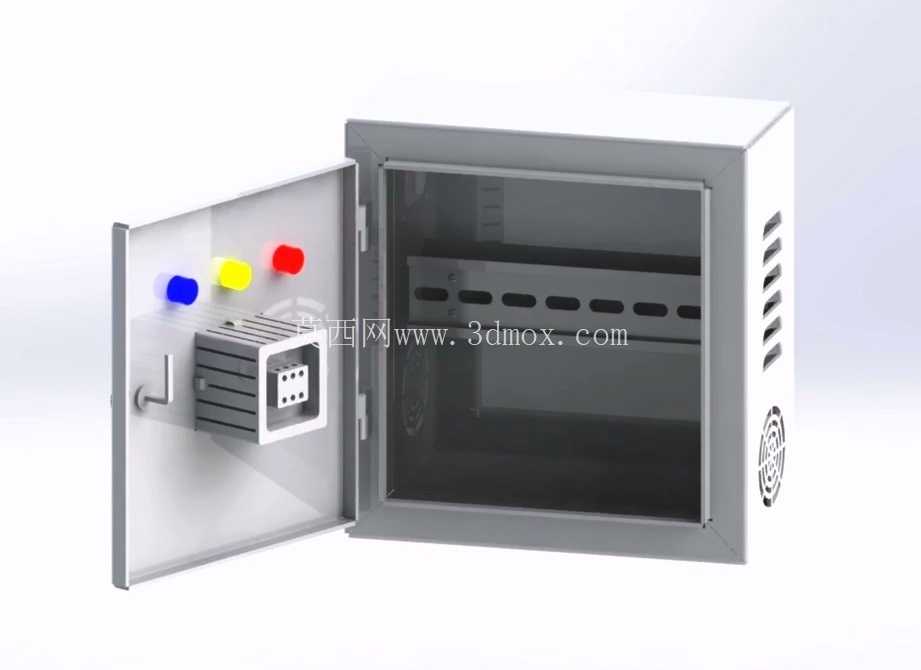

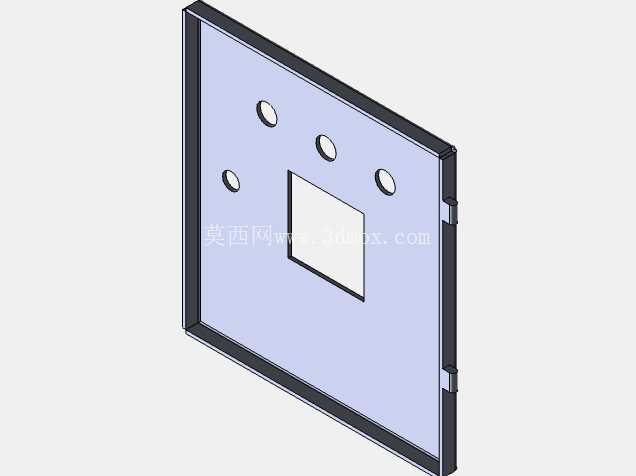

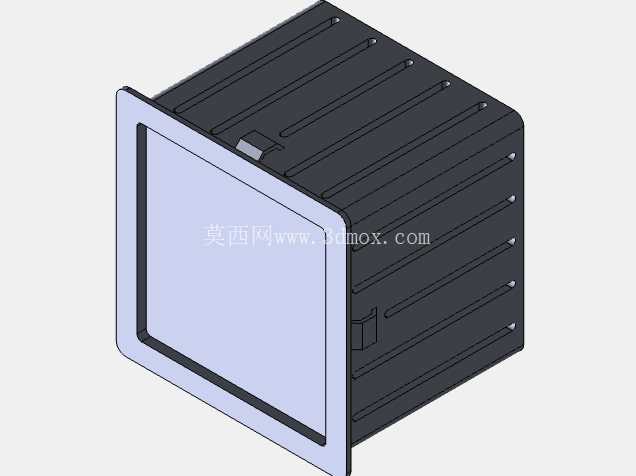

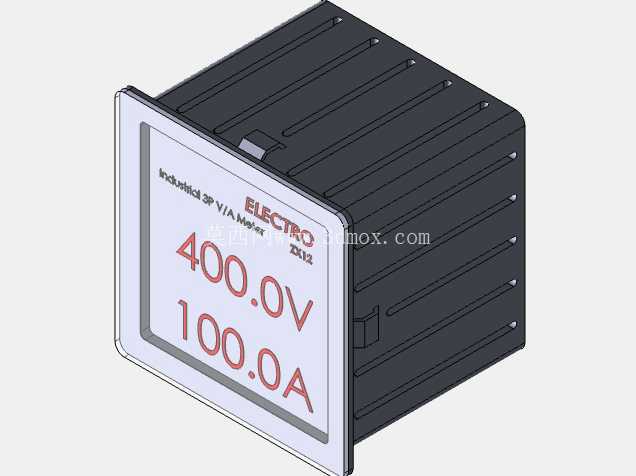

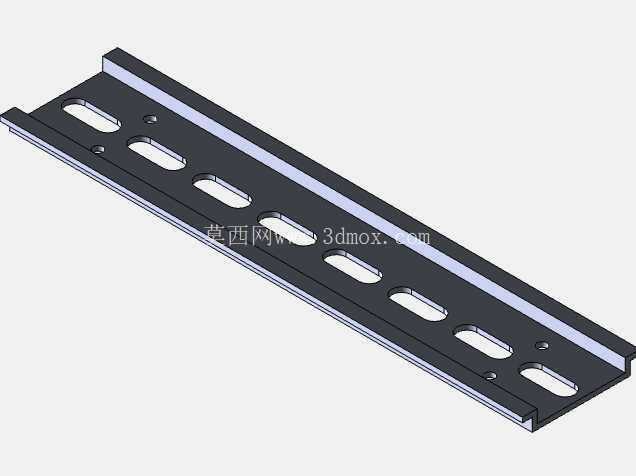

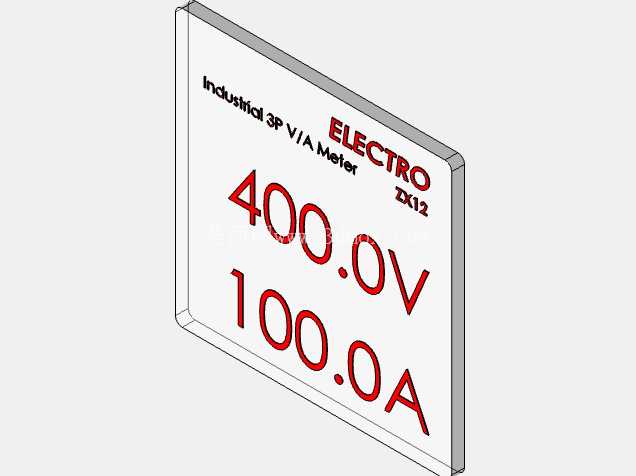

在工业现场的低压配电末端场景中，这类壁挂式配电箱是车间生产线、自动化工作站、小型设备集群配电环节最常见的防护载体，核心作用是将进线电源分流至各个下级用电回路，同时把断路器、接线端子、小型控制继电器这类电气元件封闭在金属壳体内，既避免车间内的粉尘、切削液飞溅、意外触碰带来的安全隐患，也能规整零散的布线，减少线路杂乱引发的接线错误、检修排查困难问题。从结构设计逻辑来看，这款箱体采用常见的单开门壁挂布局，箱体主体与门板通过侧边暗藏式合页连接，门板内侧预留了指示灯安装位，三个不同颜色的指示灯分别对应电源通电、回路运行、故障报警三类状态反馈，现场巡检人员无需打开箱门就能快速判断回路的工作状态，大幅降低日常巡检的操作成本。箱体内部设置了标准DIN导轨安装位，这是低压电气元件的通用安装标准，兼容市面上绝大多数微型断路器、端子排、小型继电器的安装尺寸，设计时预留了足够的元件排布空间，既可以满足纯配电回路的排布需求，也能容纳少量小型控制模块，适配简单的设备本地控制场景。箱体侧边设计了冲压成型的散热通风槽，下方预留了风机安装位，当箱内安装的发热元件总功率较高时，可以加装轴流风机形成强迫风冷风道，避免夏季高温环境下箱内积热导致电气元件降容、寿命缩短的问题。门板与箱体的贴合处做了折边咬合结构，关闭后可以达到基础的IP防护等级，能够阻挡车间内常见的金属碎屑、飞溅冷却液、大颗粒粉尘进入箱内，适配普通机加工车间、装配生产线的常规使用环境，如果是高潮湿、多粉尘的特殊场景，还可以在折边处加装密封胶条进一步提升防护等级。安装边界方面，这类壁挂箱体的背部预留了四个挂装孔位，对应墙面膨胀螺栓的安装尺寸，安装时需要提前确认墙面承重能力，箱体底部和顶部预留了穿线格兰头的安装孔位，进线和出线可以根据现场布线方向选择从顶部或者底部穿入，设计时已经考虑了线缆弯曲半径的预留空间，避免穿线时线缆过度弯折损伤绝缘层。门板上设置了旋转式锁扣，可以加装挂锁实现权限管理，避免非运维人员随意打开箱门触碰带电部件引发安全事故。从建模细节来看，箱体的钣金折边都做了合理的折弯内R角处理，既符合钣金加工的工艺要求，避免折边处出现应力开裂、涂层脱落的问题，也能消除安装过程中尖锐边角划伤施工人员的隐患。内部的导轨安装位做了定位凸台，装配时不需要额外测量定位，直接将导轨卡入凸台位置用螺丝固定即可，能提升车间装配的作业效率。箱门开启角度可以达到120度以上，完全打开后不会遮挡内部元件的操作空间，检修时可以顺畅更换元件、梳理线路，不需要额外拆卸箱门。在实际选型应用中，这类箱体常被用于单机设备的随机配电，比如小型冲床、输送线工位、自动化检测站的本地配电，也会被集中安装在车间立柱上作为区域配电分箱，相比大型落地式配电柜，它的占用空间更小，安装位置灵活，不需要专门预留配电柜体的安装占地，非常适合车间内分散点位的配电需求。设计时还考虑了后期改造的冗余空间，箱内预留了15%左右的备用安装位，后期如果需要增加回路、加装信号模块，不需要更换整个箱体，直接在备用导轨位加装元件即可，降低产线改造的硬件成本。箱体表面采用静电喷塑处理，涂层附着力强，能够耐受车间内常见的油污、轻微酸碱腐蚀，长期使用不会出现涂层脱落、壳体锈蚀的问题，适配工业现场相对复杂的使用环境。
