三叶片涡轮机用螺旋桨结构设计

　　在流体动力传输与推进类设备的结构设计环节，螺旋桨作为核心做功部件，其型面精度、安装匹配度直接决定整套设备的运行效率与服役寿命，本次呈现的三叶片螺旋桨结构，主要适配中小型涡轮机的动力输出端，也可拓展至小型船舶舷外机、风冷散热机组、低扬程轴流泵等需要流体推力输出的场景。从实际工况适配角度看，这类螺旋桨的核心作用是将转轴输出的旋转机械能，通过叶片型面与流体介质的相互作用，转化为轴向的推进力或者流体的定向流动动能，不同应用场景下对叶片的掠角、曲面曲率、叶尖间隙的要求存在明显差异，比如用于水体推进时需要兼顾抗气蚀性能，用于空气导流时则更侧重降低风阻与旋转噪声。

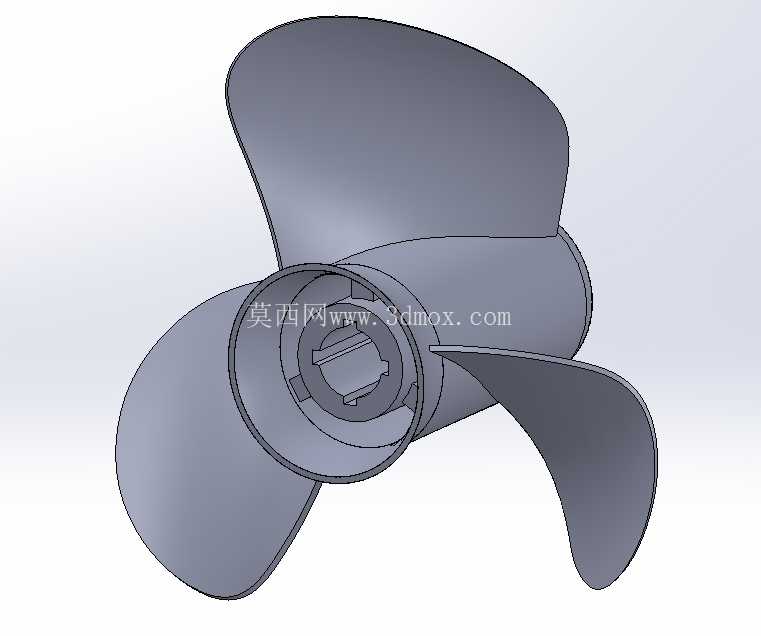

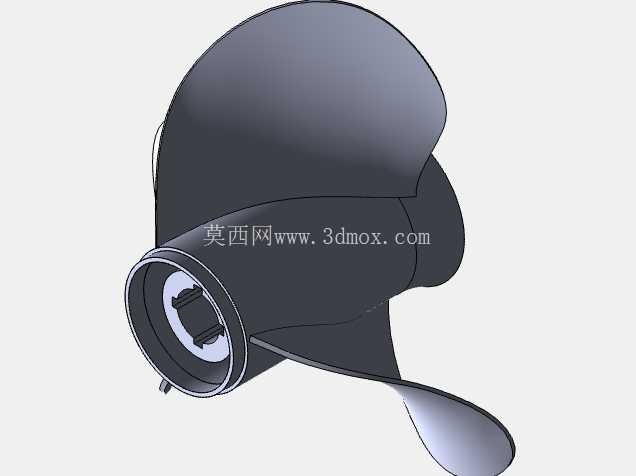

　　从结构设计思路来看，这款三叶片布局的螺旋桨没有采用传统的等距叶片焊接结构，而是将轮毂与叶片连接位做了一体化的过渡圆角处理，避免应力集中导致的叶片根部断裂问题。轮毂中心的安装孔采用了带定位卡槽的非圆截面设计，安装时无需额外加工键槽，直接与输出轴的对应卡位配合即可传递扭矩，这种设计一方面减少了装配时的对中工作量，另一方面也避免了键连接带来的应力集中点，在频繁正反转的工况下能有效降低轮毂开裂的风险。叶片的型面采用了变螺距设计，从叶根到叶尖的弦长逐渐收窄，螺距角随半径增大逐步减小，这种设计能够让不同半径位置的叶片截面在旋转时都处于较优的攻角区间，减少流体沿叶展方向的二次流动损失，相比等螺距叶片，同等转速下的推进效率能提升8%到12%左右。

　　在安装边界与尺寸适配层面，这款螺旋桨的轮毂轴向长度做了严格控制，安装后不会超出涡轮机输出端的防护壳体边界，避免旋转部件与周边固定结构发生干涉。叶片的最大旋转直径经过匹配计算，适配常规功率段涡轮机的输出扭矩区间，不会出现小机带大桨导致的负载过载问题，也不会因桨径过小造成动力浪费。轮毂端面设计有止口定位结构，与输出轴端的定位面贴合后，能保证螺旋桨的旋转中心与轴系中心完全重合，将高速旋转时的径向跳动量控制在允许范围内，减少轴系的振动与轴承磨损。叶片的边缘做了小圆角钝化处理，既不会因锐边造成安装维护时的割伤风险，也能降低叶尖的涡流强度，减少运行时的流体噪声。

　　从实际应用的适配性来看，这款螺旋桨的结构设计充分考虑了不同工况下的冗余量，叶片厚度从根部到 tip 逐步递减，根部厚度满足最大扭矩输出下的强度要求，叶尖厚度则兼顾了型面精度与流体阻力要求。轮毂的安装卡槽尺寸采用了通用的系列化规格，能够直接适配同功率段多款涡轮机、推进器的输出轴，无需二次修改安装接口。在做三维建模时，叶片的曲面全部采用G2连续的曲率过渡，不存在曲面折角或者曲率突变的位置，既方便后续的数控加工或者模具开模，也能保证流体在叶片表面的平顺流动，避免局部低压区带来的气蚀或者紊流问题。对于结构设计从业者而言，这类螺旋桨的建模难点在于叶片型面的参数化控制，需要根据不同的工况需求调整螺距分布、弦长变化规律，同时还要兼顾安装接口的通用性与结构强度的冗余量，不能单纯追求流体效率而忽略结构可靠性与装配便利性。
