做了快十年新能源设备结构设计,经手的垂直轴风机方案少说也有二十多套,这次的螺旋叶片结构是我反复调整过气动外形后敲定的版本,和常见的H型垂直轴风机比,这套结构的启动风速阈值更低,在城市楼宇间紊流风场里的适应性要强不少。先从应用场景说,这类垂直轴风机不需要对风机构,不像水平轴风机必须加装偏航装置才能对准来流方向,不管是城市高层建筑的屋顶分布式发电点位、牧区离网供电点位、还是通信基站的备用供电配套,都能适配,尤其是在风向多变、风速波动大的近地面区域,螺旋叶片的扫风面受力更均匀,不会出现水平轴风机在紊流里频繁变载导致的轴承过早疲劳问题。
再讲实际用途,这套结构核心是把不同方向来的风能通过螺旋曲面的导向作用,转化为转轴的旋转扭矩,带动后端的发电模组输出电能,和传统三叶片水平轴风机比,它的运行噪音更低,因为叶片线速度沿轴向分布更均匀,不会出现叶尖速度过高产生的气动啸叫,装在居民区周边也不会产生噪音扰民的问题。另外它的结构重心完全落在转轴轴线上,动平衡调校难度比水平轴风机低很多,后期运维的时候不需要做复杂的叶片动平衡校准,日常只需要定期检查转轴润滑状态就行。

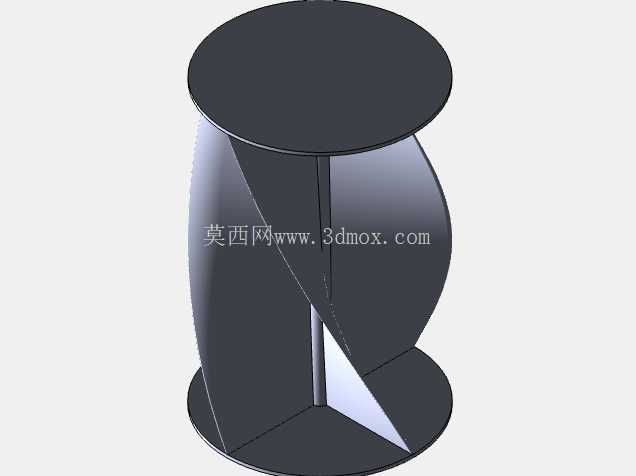

说到功能特性,这套螺旋叶片的导程是经过多次流场仿真迭代确定的,来流接触叶片曲面的时候,会沿着螺旋面产生连续的切向推力,不会出现直叶片垂直轴风机在特定攻角下的气流分离失速问题,在3m/s的低风速下就能启动,比普通直叶片垂直轴风机的启动风速低了近1.5m/s,对于低风速区域的风能利用效率提升很明显。上下两端的圆形端板一方面是固定叶片的安装基准,保证三个叶片的安装角度误差控制在0.5度以内,另一方面可以减少叶片端部的气流绕流损失,把叶片有效做功区域的风能捕获率提升8%左右,中间的转轴采用空心结构设计,在保证扭转强度满足额定扭矩1.5倍安全系数的前提下,尽可能降低转动部分的惯量,让风机在风速突变的时候响应更快,也能减少启动阶段的能量损耗。
设计思路上我没有追求过高的尖速比,毕竟垂直轴风机的应用场景大多是分布式离网或微并网场景,不需要像大型风场的水平轴风机那样追求极高的叶尖速比,反而更看重运行稳定性和低风速启动性能。叶片的曲面造型我是用SolidWorks的曲面放样功能做的,先确定上下端的叶片安装角,再沿着轴向按固定导程生成螺旋引导线,放样的时候特意做了叶片厚度从根部到外缘的渐变,根部和转轴连接的位置厚度更大,保证连接强度,外缘位置厚度更薄,减少气动阻力,整个叶片的曲面没有突变拐点,避免应力集中的同时也能让气流沿曲面顺畅流动。

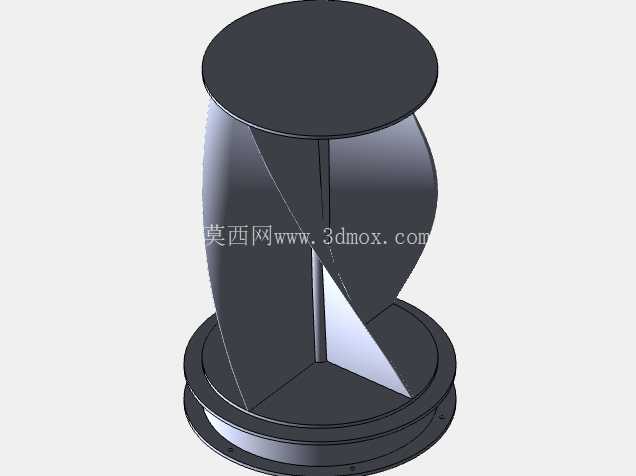

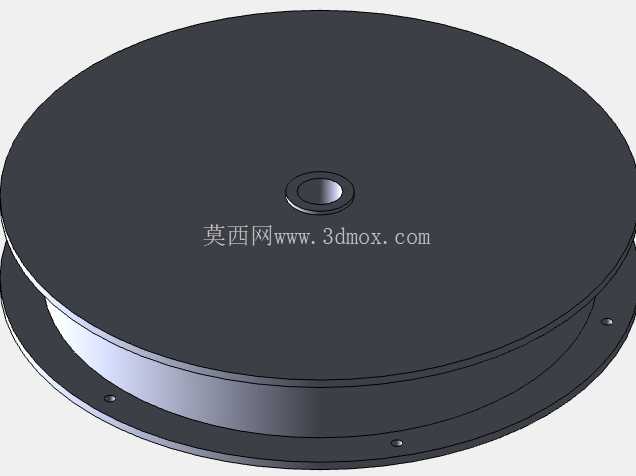

最后说外形尺寸和安装边界,这套模型的整体外径是1200mm,总高度是1600mm,上下端板的直径和叶片扫风直径一致,安装的时候底部需要预留直径不小于1300mm的圆形安装面,安装基础的平面度误差不能超过2mm,不然转轴安装后会出现偏摆,加速轴承磨损。转轴的底部输出端采用标准的平键连接结构,可以直接匹配市面上常用的1kW级垂直轴专用发电机,不需要额外做连接法兰转接。安装的时候要注意,风机顶部和上方障碍物的垂直距离不能小于500mm,避免障碍物产生的尾流影响叶片进气效率,周边如果有遮挡物的话,遮挡物的高度不能超过风机总高度的三分之二,不然会导致扫风面的来流不均匀,长时间运行会出现转轴受交变载荷导致的疲劳损伤。另外因为整个转动部分的重量都集中在底部轴承位置,选型的时候要选用能承受径向和轴向联合载荷的圆锥滚子轴承,额定动载荷要不低于10kN,才能保证在12级大风的极端工况下结构不会出现损坏。
