无LED直角单以太网SMD型RJ45连接器

　　在工业控制板卡、嵌入式网关、紧凑型交换机、桌面网络终端这类对板上空间占用要求严苛的以太网通讯硬件设计中，表贴式RJ45连接器的选型往往直接决定PCB布局的走线效率与整机外壳的开孔适配性。这款直角安装的单口SMD型RJ45连接器，正是针对板上垂直空间不足、需要网口平行于PCB板面引出的场景设计，没有集成状态指示LED结构，进一步压缩了器件本体的占用体积，适合不需要在连接器本体做链路状态指示、将指示灯单独布置在面板其他位置的硬件方案。

　　从实际安装逻辑来看，该连接器采用全表贴焊接工艺，所有引脚包括屏蔽固定脚均为SMT焊盘设计，不需要在PCB上开穿孔过波峰焊，能够适配全SMT回流焊生产流程，减少生产环节的工序转换，对于批量生产的板卡来说，能够有效降低加工复杂度，避免穿孔焊接带来的焊锡透锡不良、引脚剪脚损伤板面等问题。直角的出线方向让网线插拔方向与PCB板面平行，在1U高度的机架式设备、薄型壁挂式控制终端、嵌入式安装的物联网采集模块中，这种结构不会因为网口垂直突出板面占用过多的机箱内部纵深空间，也能避免网线垂直引出时对外壳高度的额外要求，让整机结构可以做的更紧凑。

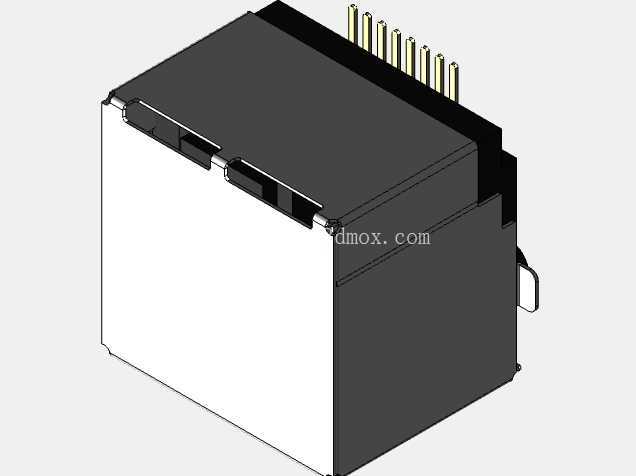

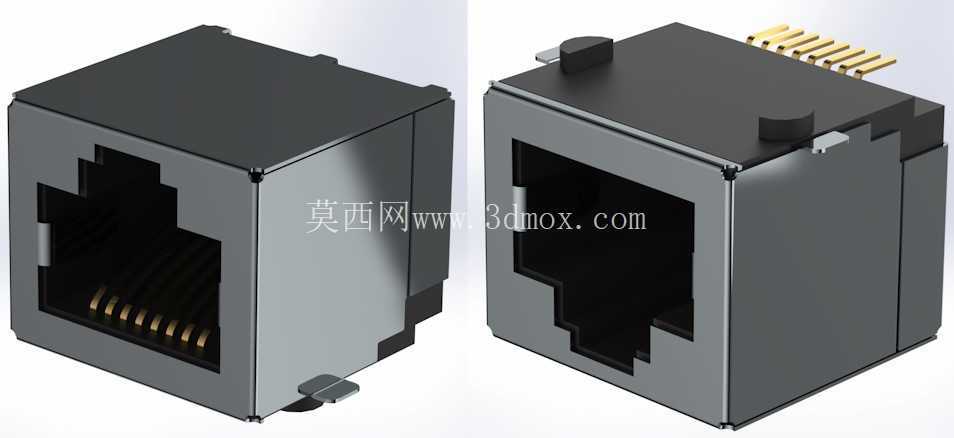

　　从结构设计细节上，连接器本体采用金属屏蔽外壳包裹，能够为内部的8根接触端子提供连续的电磁屏蔽路径，外壳上的两个凸型定位柱，在SMT贴装时可以先卡入PCB上对应的定位孔，完成器件的预固定，避免回流焊过程中器件移位导致的焊接偏移，外壳两侧的表贴固定焊脚与PCB接地焊盘连接后，能够将屏蔽层直接接入板卡的接地网络，有效降低外界电磁干扰对以太网差分信号的影响，提升高速通讯下的链路稳定性。内部的8根接触端子采用镀金弹片结构，按照标准8p8c的线序定义排列，弹片的接触压力经过匹配设计，既能够保证水晶头插入后接触可靠，不会因为设备振动出现接触瞬断，也不会因为插拔力过大导致水晶头插拔困难、长期使用后弹片疲劳变形。

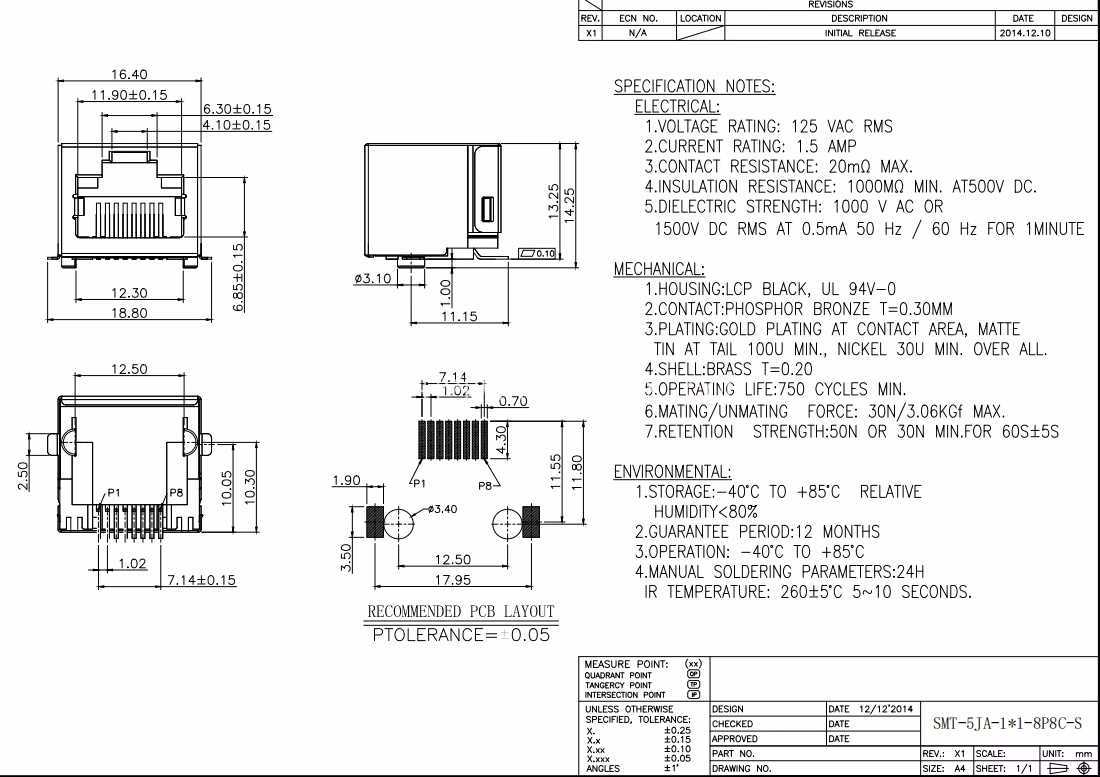

　　在安装边界尺寸上，该连接器的本体宽度控制在单口RJ45的最小适配范围，长度方向从PCB板面到网口端面的尺寸刚好匹配标准RJ45水晶头的插入深度，不会出现水晶头插不到位或者插入后外露过长的问题，焊盘排布按照标准1.27mm间距的表贴引脚设计，差分对引脚的间距符合以太网阻抗控制的要求，PCB布线时可以直接按照差分100欧姆阻抗的规则走线，不需要额外做引脚扇出的阻抗补偿。网口端面的卡扣结构与标准RJ45水晶头的弹片完全适配，插入后能够听到清晰的卡扣锁止声，拔出时按下水晶头弹片即可顺利取出，没有卡滞或者松垮的问题。

　　在实际选型适配中，这类不带LED的直角SMD RJ45连接器尤其适合多层板的高密度布局场景，因为没有LED的引脚占用，连接器下方的PCB空间可以布置去耦电容、ESD保护器件或者走线，不会出现空间浪费，金属外壳的侧面没有多余的突出结构，多个同型号连接器并排布置时，相邻器件之间只需要留0.5mm的安全间距即可，能够在有限的面板宽度上布置更多的网口数量。对于结构设计人员来说，该连接器的网口端面尺寸与标准RJ45开孔尺寸完全匹配，面板开孔只需要按照通用单网口的开孔尺寸设计即可，不需要做特殊的定制开孔，外壳的塑胶部分采用耐高温的工程塑料材质，能够承受回流焊的高温环境，不会出现过炉后变形、端子移位的问题，金属外壳的边角做了圆角处理，生产装配过程中不会划伤操作人员或者刮伤周边的线材。

　　从长期使用的可靠性角度，该连接器的弹片材质选用高弹性铜合金，表面镀金层厚度满足工业级使用要求，在千次插拔循环后仍然能够保持稳定的接触电阻，屏蔽外壳的焊接强度经过优化，在网线受到侧向拉力时，应力会通过外壳的固定焊脚传递到PCB板上，不会直接作用在信号引脚上，避免引脚被拉脱导致的连接器失效。在高低温变化的使用环境中，连接器各部件的热膨胀系数与PCB板材的膨胀系数匹配度较高，不会因为温度循环出现焊接点开裂、接触不良的问题，适合在工业现场、户外通讯设备、车载网络终端这类环境条件相对复杂的场景中使用。
