创意工程主题棋盘桌椅组合结构设计

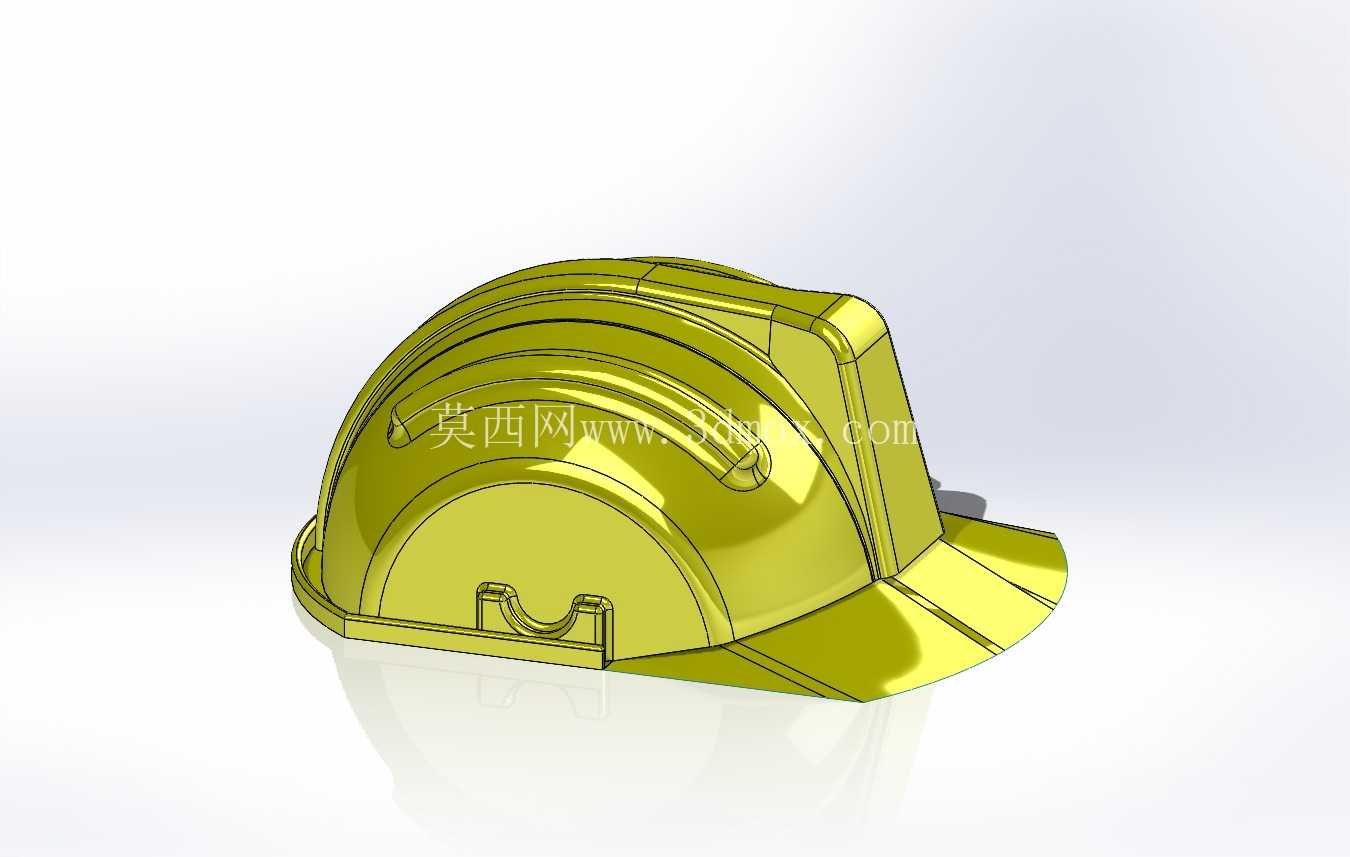

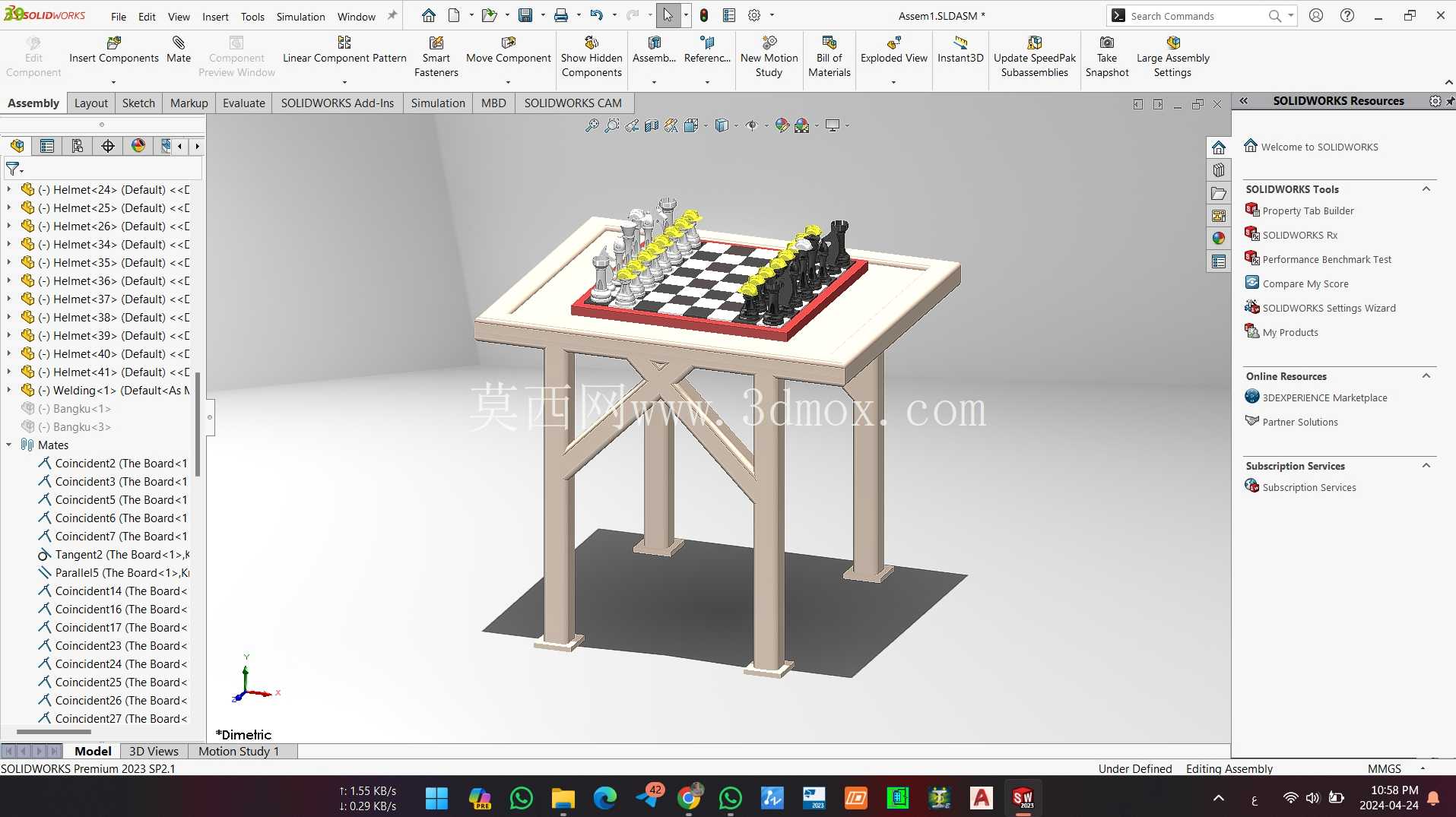

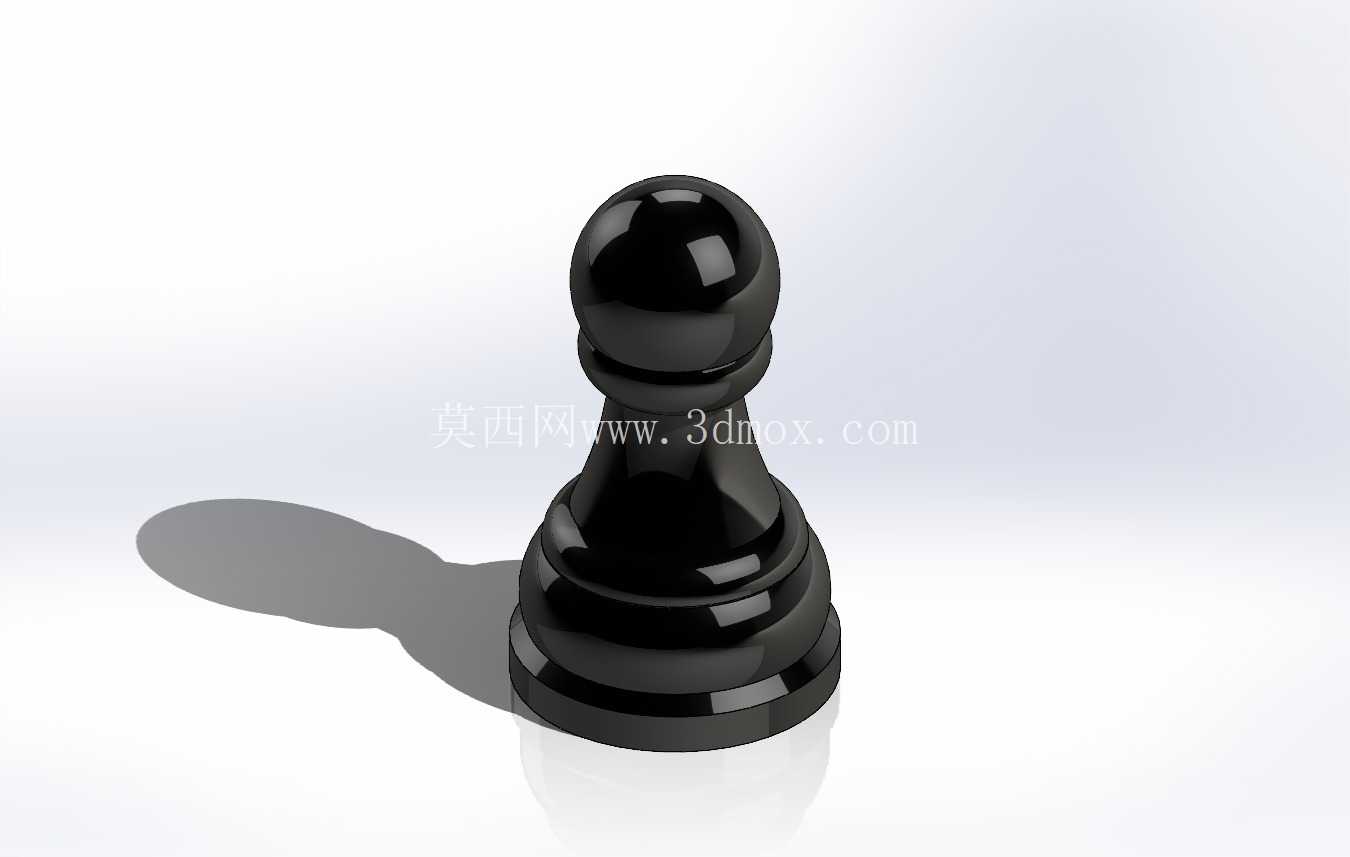

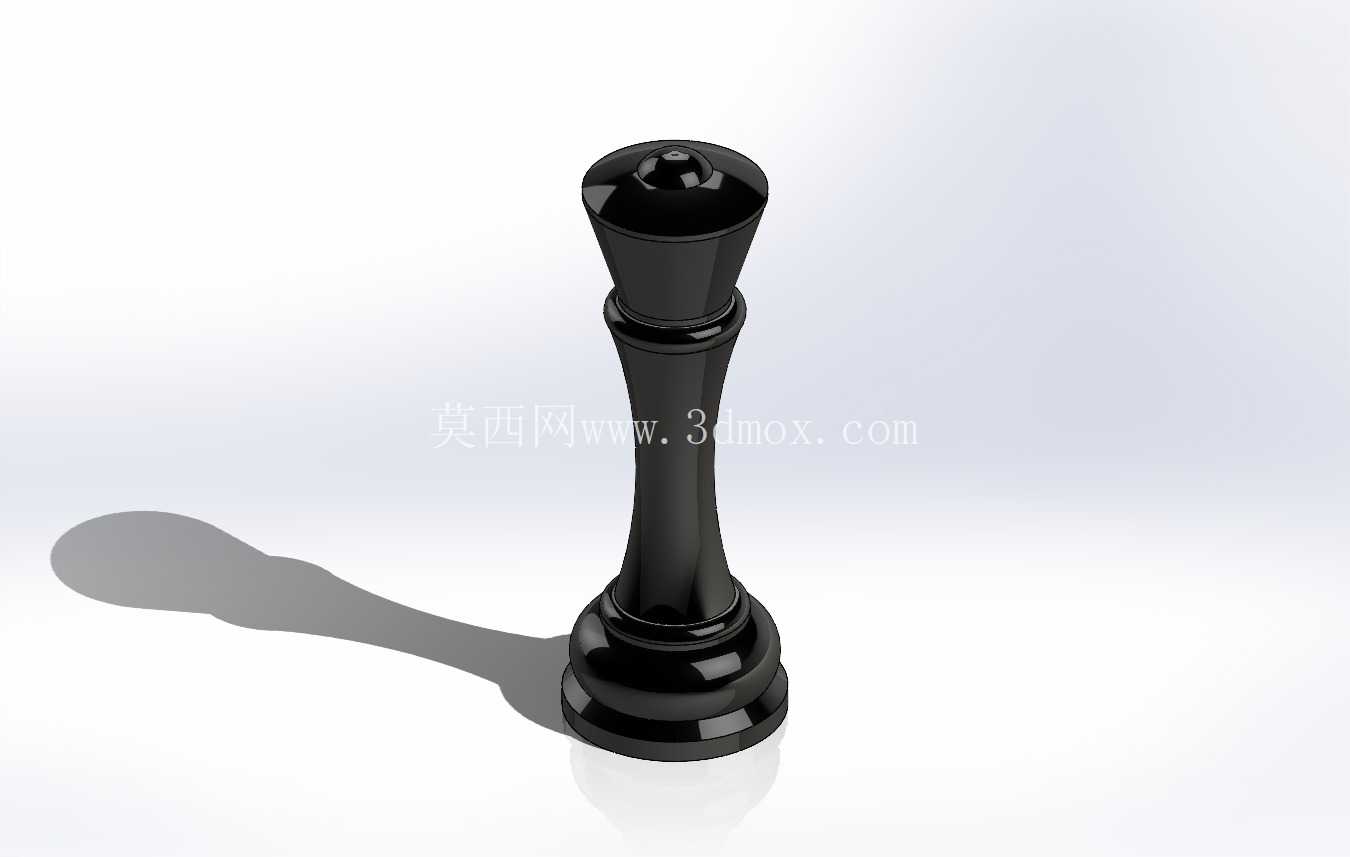

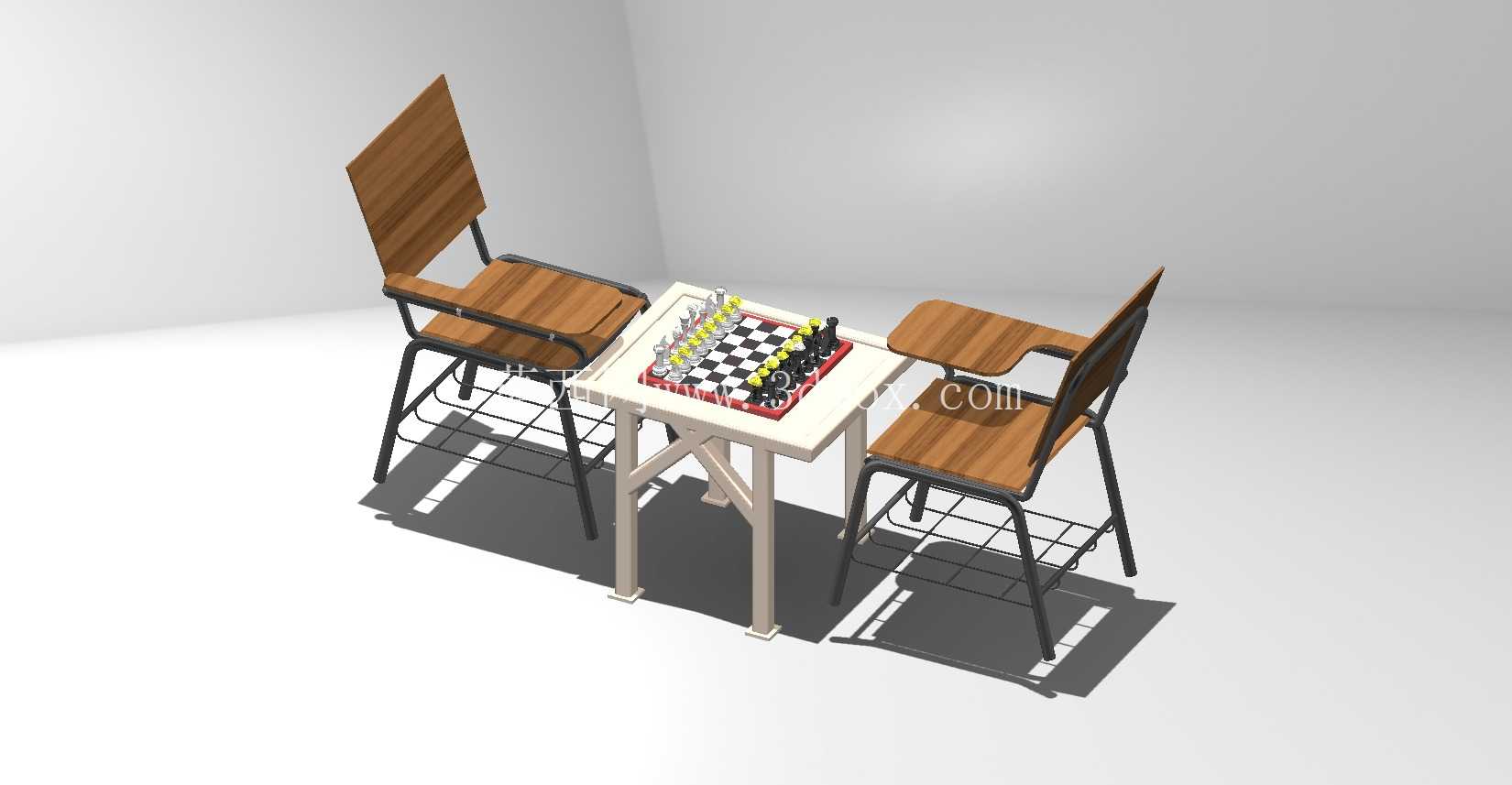

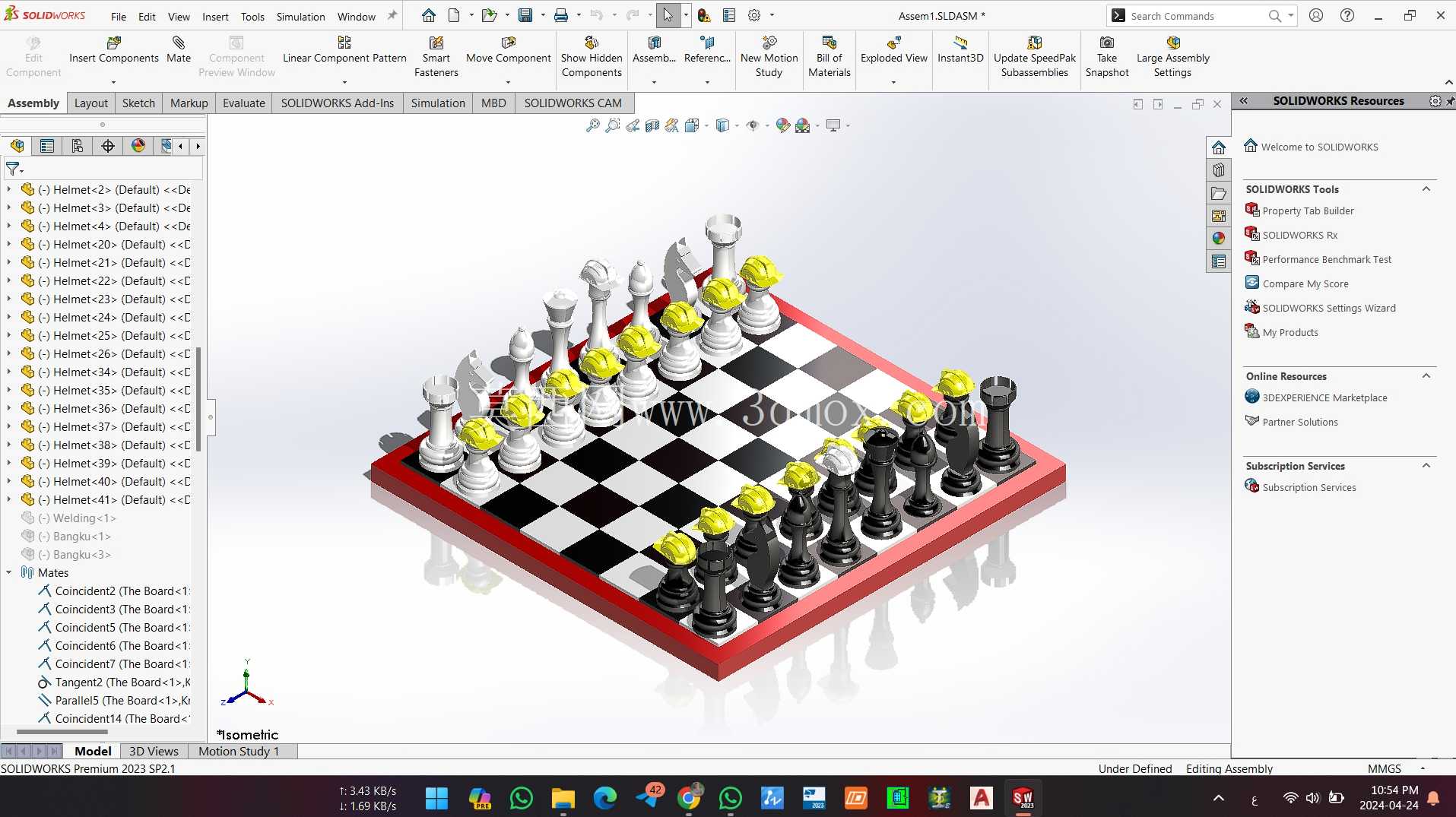

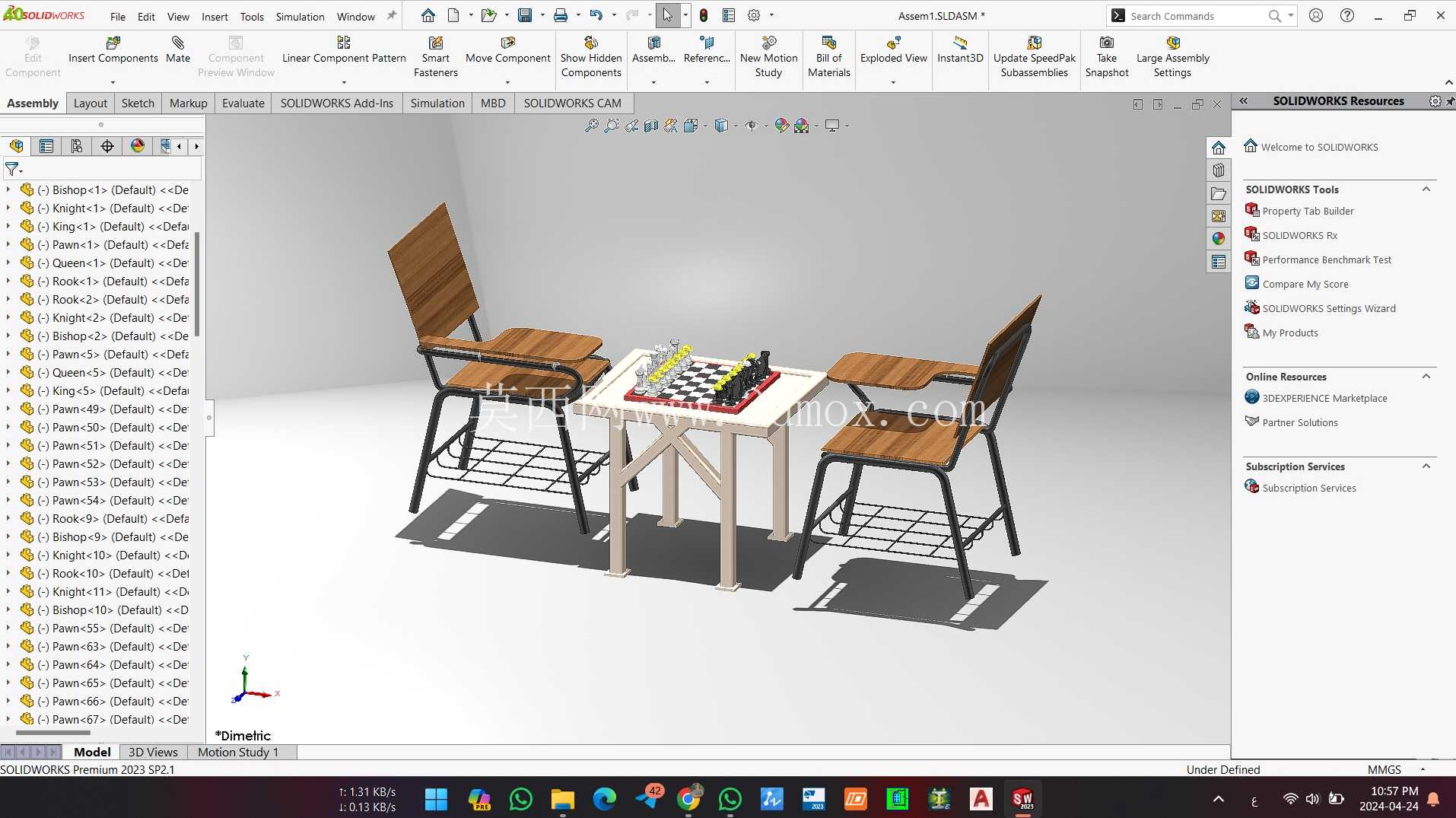

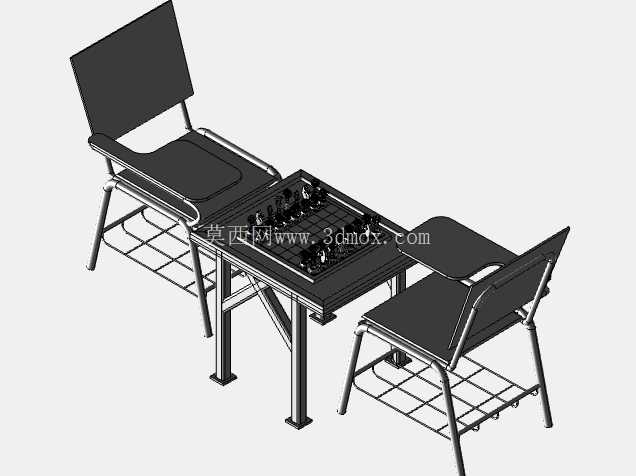

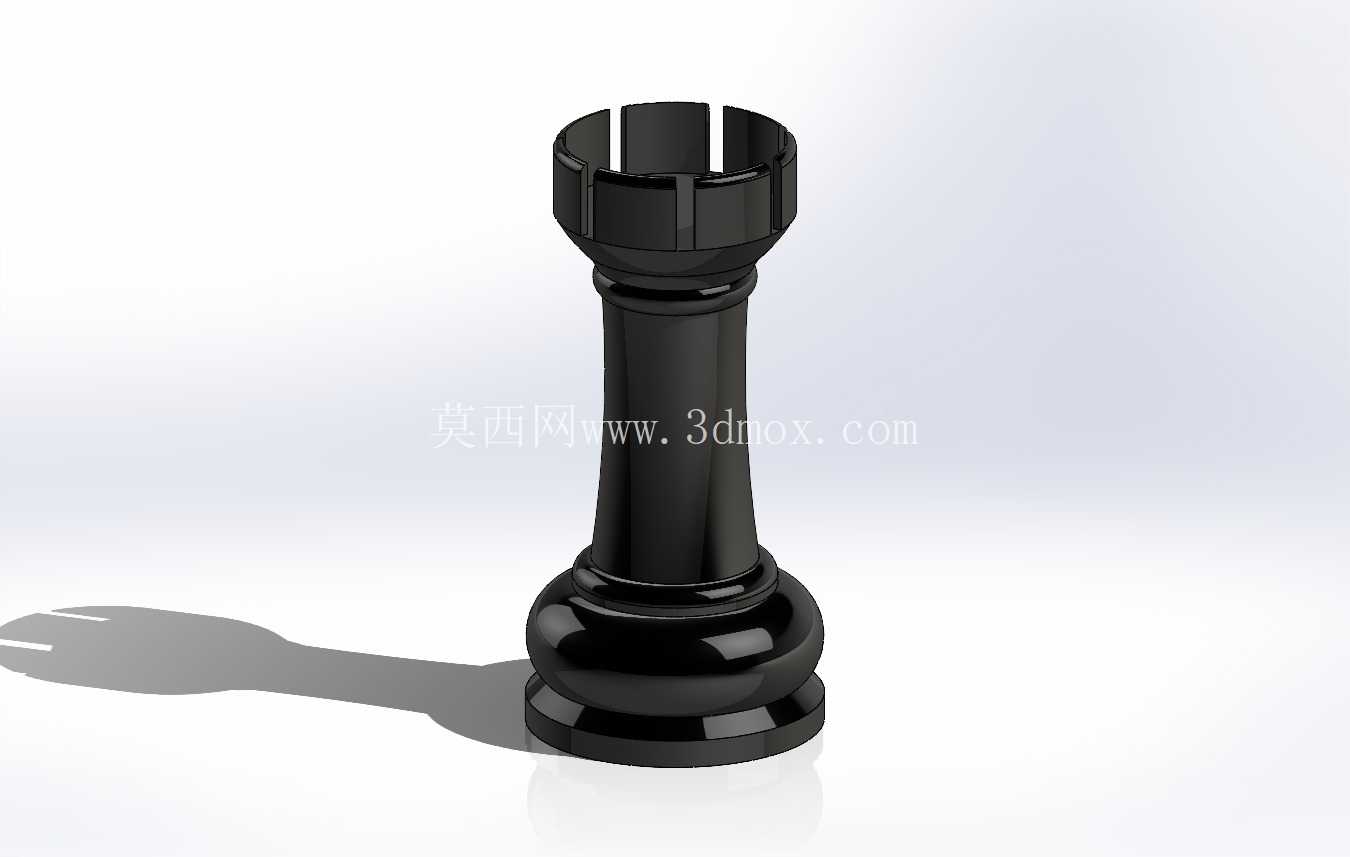

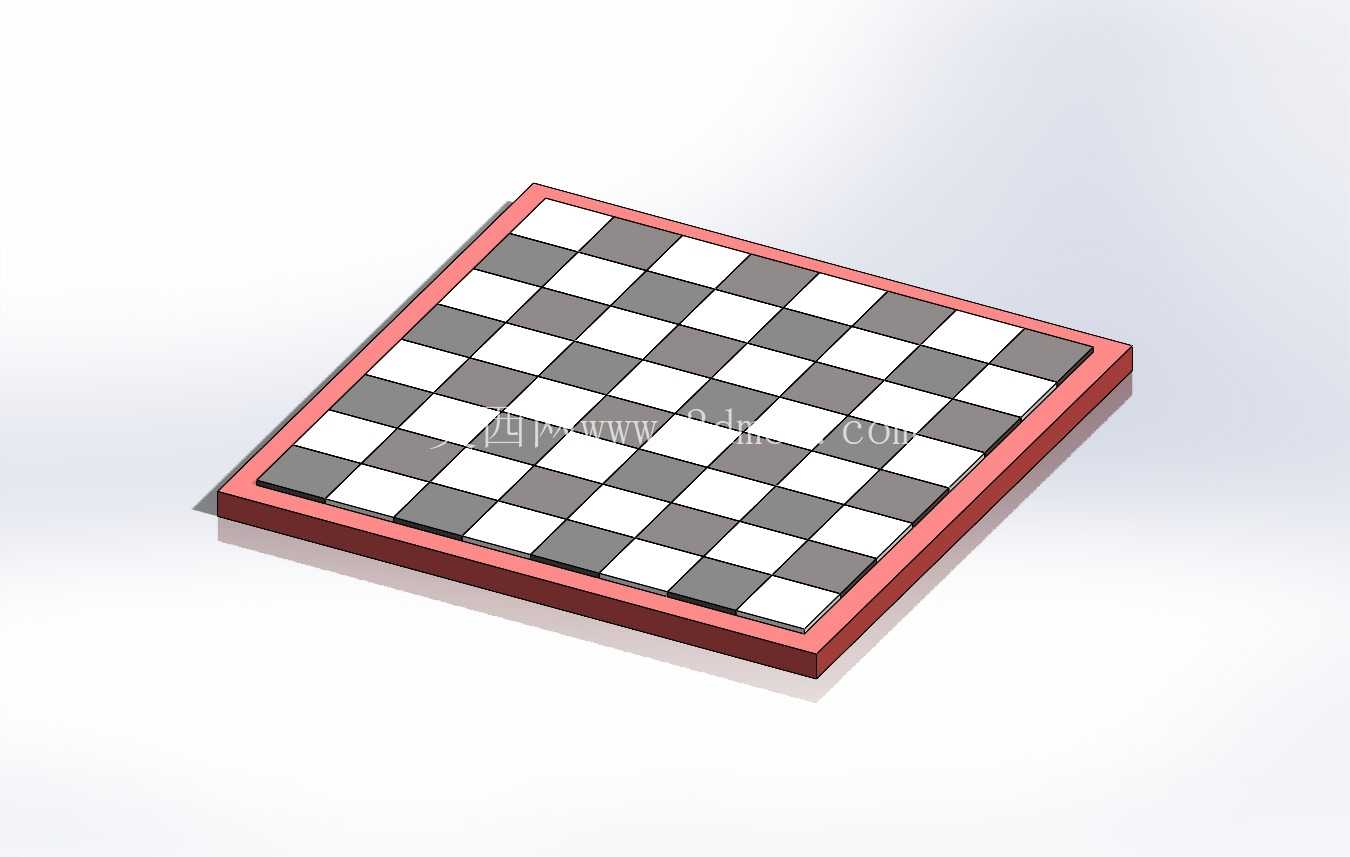

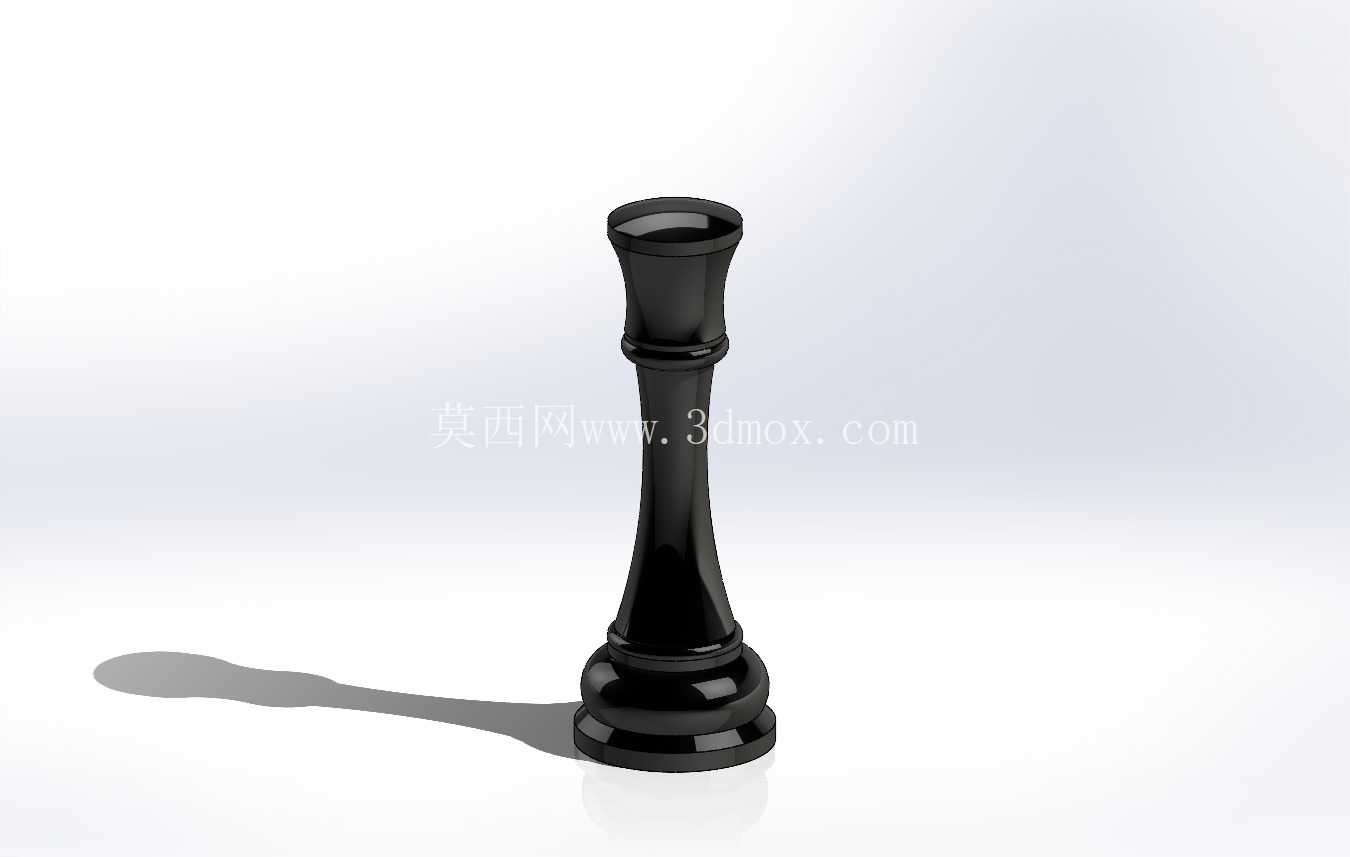

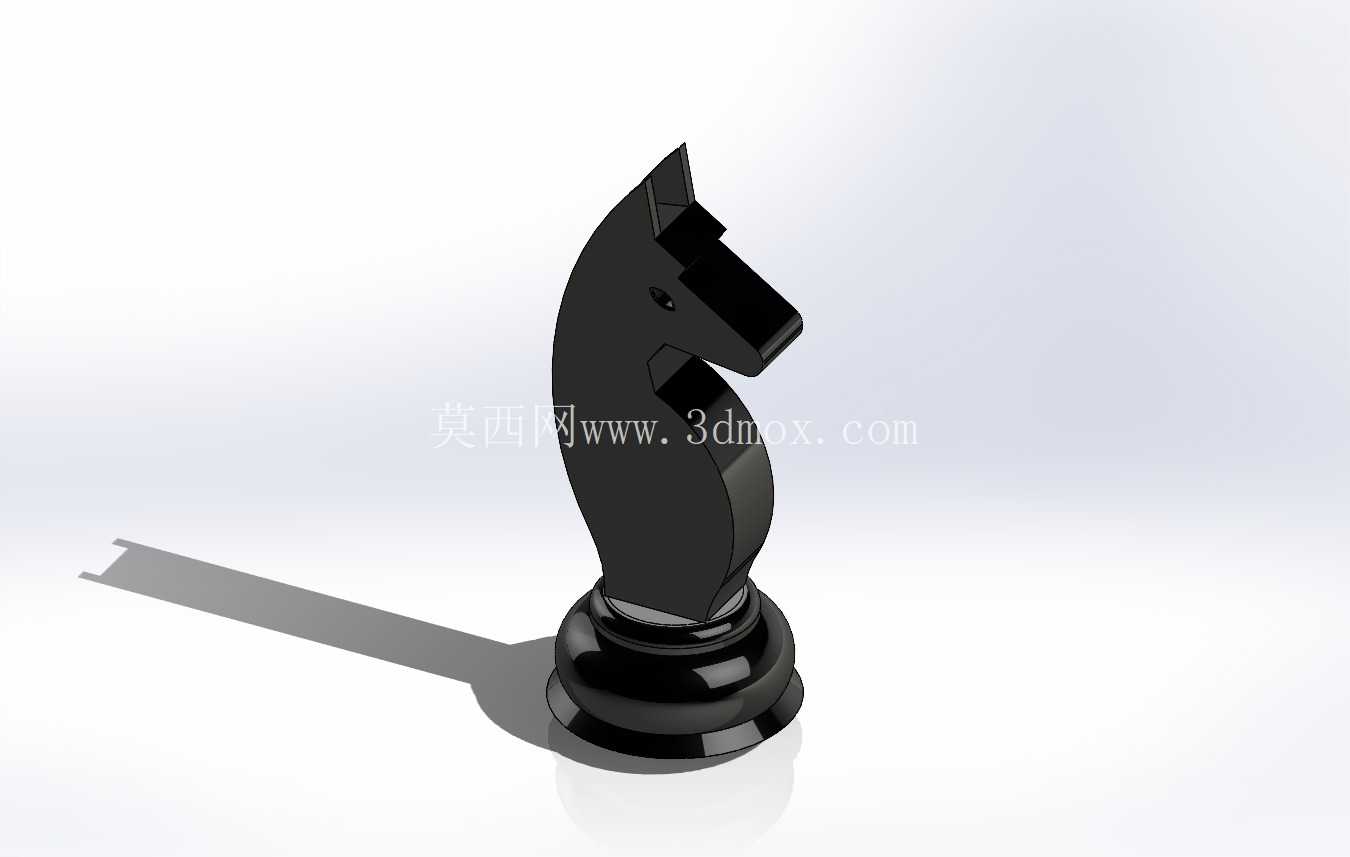

这套创意工程主题棋盘桌椅组合，最初的设计出发点是打破常规休闲家具的刻板形态，把工程领域的结构逻辑融入日常休闲场景，既可以放在工业风办公区的休息角供员工午休对弈放松，也能作为机械主题展厅的互动体验陈设，甚至可以用于职业院校机械设计专业的结构创意教学展示，让学习者直观感受到机械结构与日常用品结合的可能性。从功能特性来看，整套组合包含一张方形对弈桌与两把配套座椅，桌面核心区域集成标准国际象棋棋盘，棋子设计融入工程安全头盔等工业元素，替代传统棋子的造型，既保留对弈的完整功能，又强化工程主题的辨识度；座椅采用金属框架搭配木质座面靠背的结构，座面下方设置金属网格置物层，可临时放置水杯、笔记本等随身物品，框架底部做了防滑脚垫设计，避免移动时刮蹭地面，同时提升放置稳定性。设计过程中没有采用常规家具的一体化成型思路，而是参考焊接工装的模块化拼装逻辑，将桌腿、桌面框架、座椅支架、座面靠背等部件拆分为独立可拆分的单元，每个连接节点都参考机械结构的定位方式做了止口设计，装配时无需复杂工装即可快速对齐，既方便生产阶段的零部件批量加工，也便于后期运输过程中的拆分打包，降低物流损耗。尺寸边界的设定充分考虑人体工程学与使用场景的空间限制，桌面整体边长控制在800mm，高度750mm，适配成年人坐姿对弈的手臂放置高度，棋盘区域位于桌面中心，边长450mm，预留足够的边缘空间放置手肘与临时物品；单把座椅的座面高度为450mm，座面宽度420mm，靠背高度400mm，靠背向后倾斜8度，符合久坐的腰部支撑需求，两把座椅对向放置时，整套组合的占地空间为1600mm×800mm，适配10㎡以上的小型休息区摆放，不会造成空间拥挤。结构强度设计上，桌椅的承载框架全部采用方形钢管焊接成型，管壁厚度1.2mm，经过静载荷测试，单椅可承受120kg的静态压力，桌面可承受50kg的均匀载荷，完全满足日常休闲使用的强度要求；桌腿与桌面框架的连接采用角码加螺栓的固定方式，相比传统家具的榫卯连接，抗侧向冲击能力更强，即使日常使用中发生磕碰也不易出现结构松动。棋子的设计没有采用常规的塑料注塑成型思路，而是参考机械零件的加工逻辑，每个棋子都做了底部定位凸台，与棋盘上的定位凹槽配合，避免对弈过程中棋子意外滑落，棋子的造型细节融入工程领域常见的安全头盔、结构支架等元素，每个棋子的边角都做了R2mm的圆角处理，避免尖锐边角造成磕碰划伤。整套设计没有多余的装饰性构件，所有外露的结构件都同时承担功能作用，比如座椅下方的网格置物层，除了放置物品的功能外，还能作为座椅框架的横向加强筋，提升座椅框架的整体抗扭刚度，减少长期使用后的框架变形量；桌面下方的横向连接杆，既用于连接四个桌腿提升整体稳定性，也可以作为脚踏结构供使用者放置脚部，提升使用舒适度。在实际场景适配中，这套组合可以根据使用场景的需求调整表面处理工艺，用于工业办公区时，金属框架可做喷塑处理搭配深色木质座面，匹配工业风装修调性；用于教学展示场景时，可将金属框架做透明烤漆处理，露出内部的焊接节点与连接结构，方便学习者观察结构连接方式；用于主题展厅时，可在框架表面喷涂主题色，搭配定制化的棋子标识，强化展示主题的辨识度。
