带步进电机与全套组件的多自由度机械臂结构

　　在轻量化工位自动化改造、教学实训平台搭建、小型精密装配场景中，这类集成全套组件与步进驱动的关节式机械臂，是替代人工完成重复定位作业的核心执行单元。不同于重载工业机械臂的厚重结构，该款机械臂的设计思路始终围绕小负载场景的部署灵活性展开，从底座安装面到末端执行器的关节布局，每一处连接位的尺寸公差都经过反复校核，确保步进电机输出的扭矩能够无损耗传递到各个转动关节，不会因为结构冗余造成动力浪费。

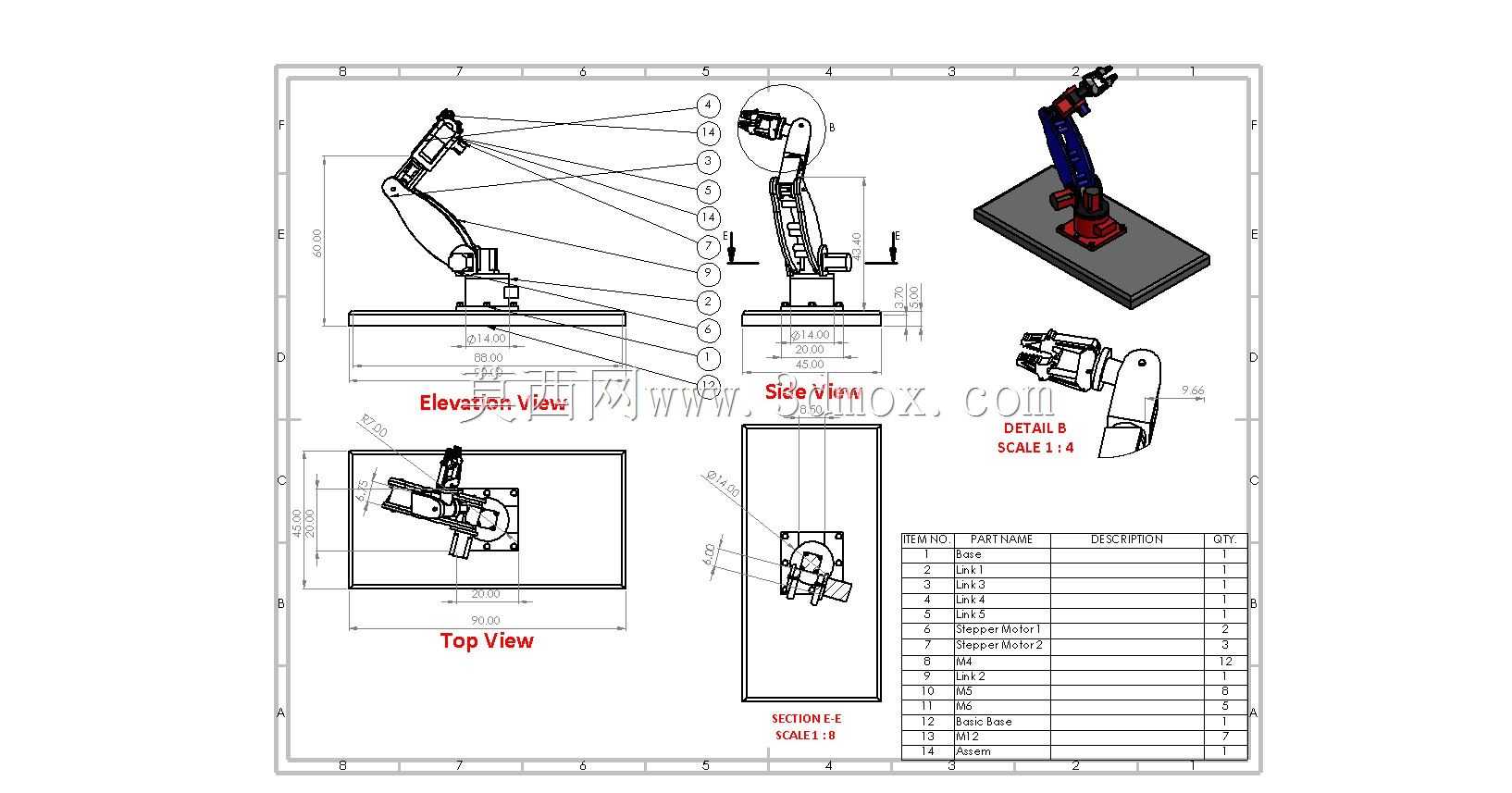

　　从工程图纸的视图标注可以看到，整套结构采用多关节串联布局，底座为方形安装基准，预留了标准的安装孔位，能够直接固定在铝型材工作台、实训台架或者小型流水线的侧边工位，安装边界的尺寸设计充分考虑了桌面级部署的空间限制，不会占用过多的作业台面空间，同时底座的配重经过合理分配，机械臂伸展到最大作业半径时也不会出现倾覆问题。关节部分的设计充分考虑了步进电机的安装适配性，每一个转动关节都预留了电机安装位与传动结构的装配空间，大臂、小臂的长度比例经过运动学仿真优化，在有限的臂长范围内实现了尽可能大的作业覆盖范围，同时避开了运动过程中的结构干涉点，各个关节的转动角度范围都做了机械限位设计，避免调试过程中出现关节过转损坏线路或者结构件的问题。

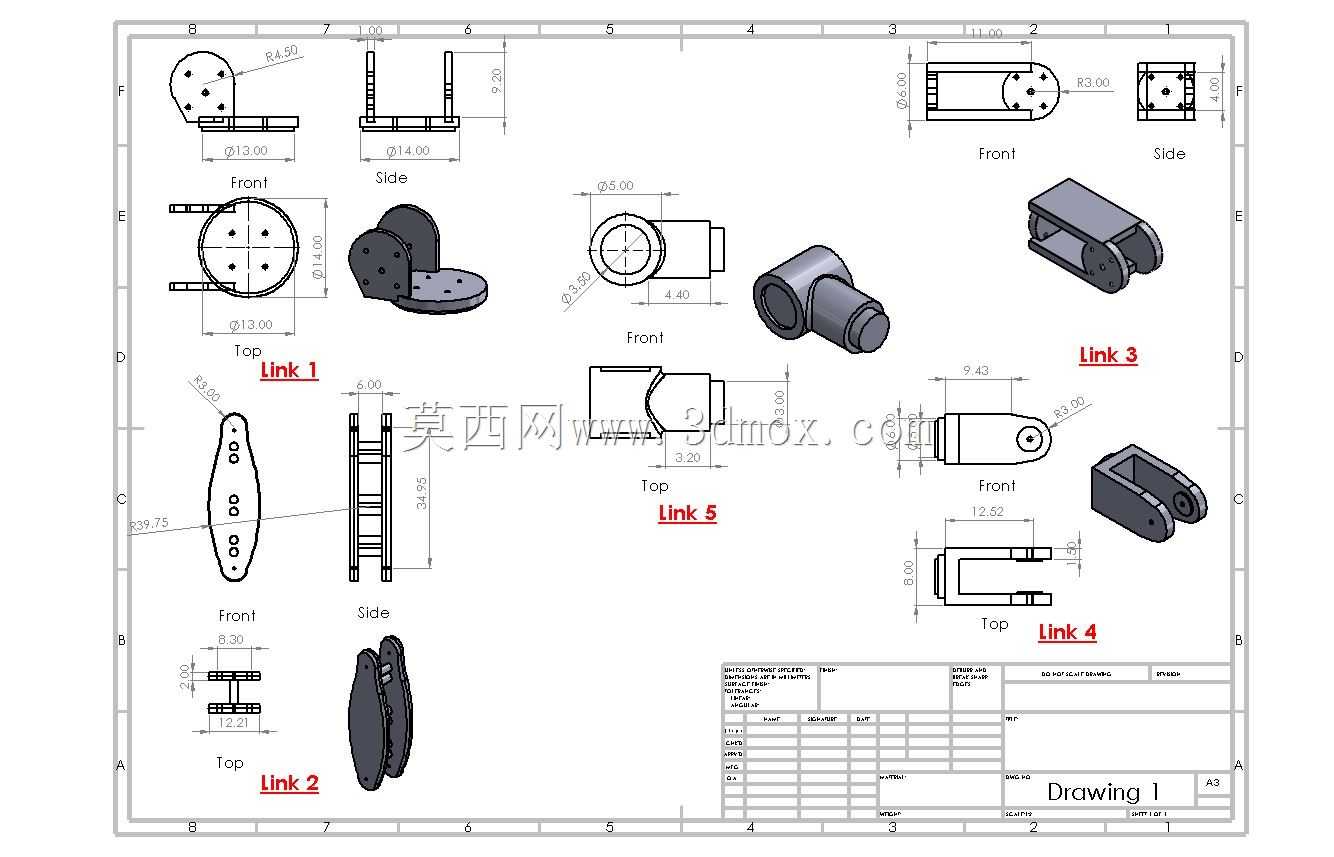

　　末端执行器的连接法兰采用通用接口设计，能够根据实际作业需求更换夹爪、吸盘、点胶头等不同的作业工具，适配小零件搬运、电路板插件、教学演示、轻型工件分拣等不同的场景需求。整套结构的组件拆分清晰，从底座固定件、关节支撑座、大小臂结构件到电机安装座、末端连接法兰，每一个零件的装配关系都在工程图中做了明确标注，零件之间的连接采用标准紧固件，不需要特殊的定制工装就能完成整机组装，对于结构设计从业者来说，这套模型的关节传动布局、安装基准设计、空间运动避让思路，都可以作为小型关节式执行器设计的参考范本，尤其是在步进电机与机械结构的集成设计上，充分考虑了走线空间、传动间隙调整、装配工艺性等实际生产中的细节问题，没有出现理想化设计中忽略加工装配可行性的问题。

　　在实际应用中，这类机械臂常部署在小型生产线的上下料工位，配合传感器完成工件的取放作业，也会出现在职业院校的机电一体化实训课堂上，作为机械结构、电气控制、运动编程的综合实训载体，其结构尺寸刚好适配单人操作的实训空间，负载能力能够满足实训教学、轻型作业的需求，步进电机的控制精度也能保证重复定位的一致性，不需要搭配昂贵的伺服系统就能实现稳定的点位运动，大幅降低了小型自动化工位的改造成本与实训设备的采购成本。从结构强度的角度来看，各个臂体的截面形状经过优化，在保证轻量化的同时具备足够的刚性，机械臂伸展到最大作业半径拾取额定负载时，臂体的变形量控制在允许范围内，不会因为刚性不足导致末端定位偏差过大，关节处的支撑结构采用了适配的转动连接方案，长期往复转动也不会出现明显的磨损间隙，能够保证长期使用的定位稳定性。
