CA6140车床车门合页铰链结构设计

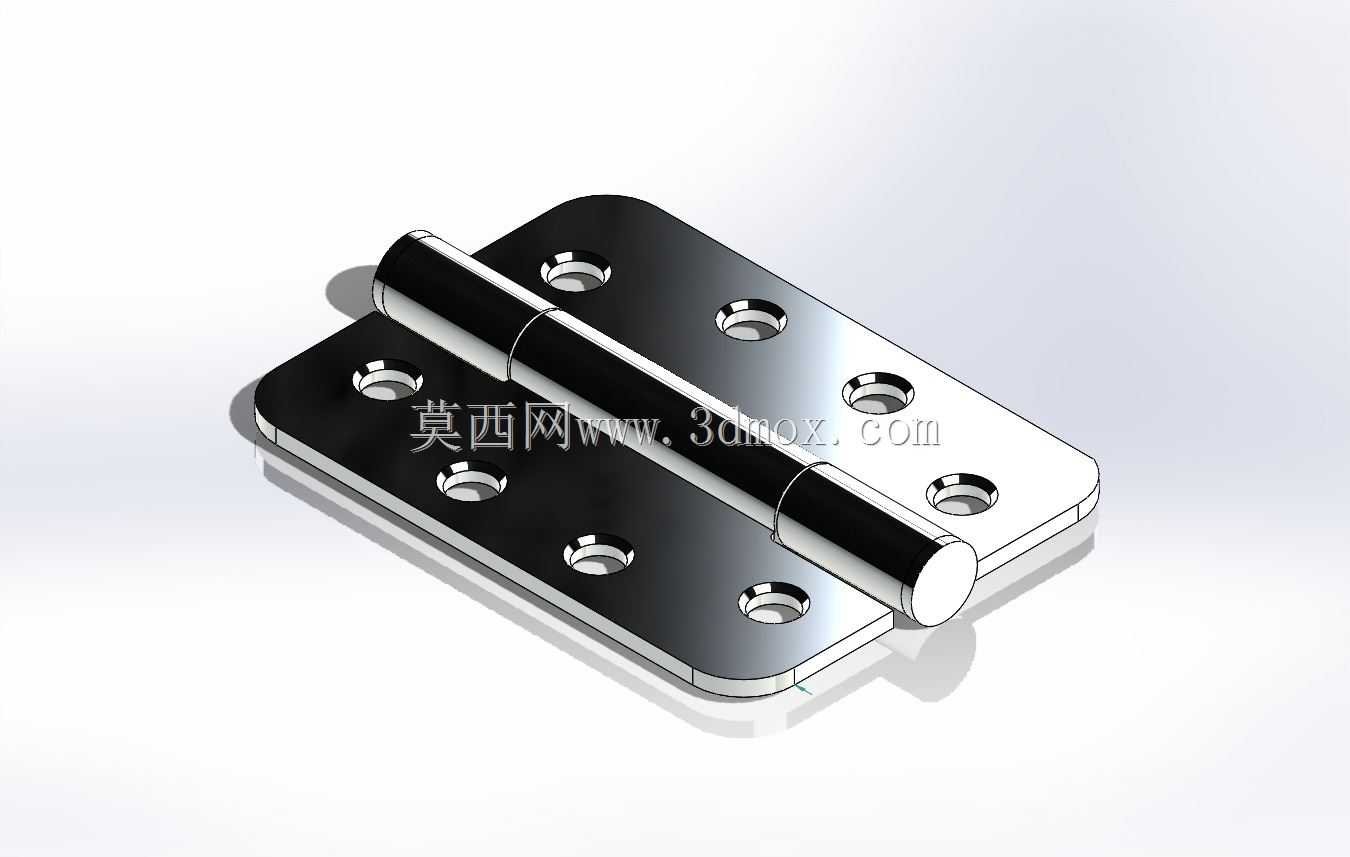

　　这款铰链结构主要适配CA6140型普通车床的防护车门装配场景，作为车床防护舱门的核心转动连接件，承担着舱门开合转动、承重限位、长期往复运动耐磨的核心作用，在车床日常操作中，操作人员需要频繁开合防护门完成工件装卸、加工状态观测、切屑清理等操作，铰链的转动顺滑度、装配贴合度直接影响操作体验与设备防护可靠性。从结构设计逻辑来看，该铰链采用双页片配贯通式销轴的经典合页结构，两个页片分别对应安装在车床门框基体与活动舱门上，页片上均匀分布的沉头安装孔，可适配标准内六角沉头螺钉装配，装配后螺钉头完全没入页片平面，不会出现凸起剐蹭操作人员衣物或干涉舱门开合行程的问题。页片与销轴的配合间隙经过合理公差匹配，既保证转动过程无卡滞，

　　也不会因间隙过大出现舱门下沉、晃动错位的情况，销轴两端做了封边处理，避免长期往复转动过程中销轴脱出，同时减少车间内切削液、金属切屑进入转动副造成的磨损卡滞。从安装边界来看，页片的厚度、孔位间距完全匹配CA6140车床原有舱门的安装基准，替换安装时无需对门框或舱门进行二次打孔修配，可直接对位安装，页片的圆角过渡处理避免了应力集中，在舱门频繁开合的冲击载荷下，不会出现页片根部断裂的问题。转动副的接触面设计考虑了车床车间的多粉尘、多切削液工况，配合面的粗糙度控制在合理区间，日常维护时仅需定期在销轴缝隙注入少量润滑脂，即可保证长期开合无卡顿。页片的展开角度完全覆盖车床舱门的最大开合行程，开合到最大位置时页片不会出现硬接触磕碰，

　　同时能保证舱门开启后有足够的操作空间，不会干涉工件吊装、刀具更换等操作动作。在结构建模过程中，所有安装孔位的位置度、页片的平面度、销轴与页片的同轴度都严格按照机械加工公差要求设定，既可以直接用于生产加工的图纸参考，也可以导入车床整体装配模型中做干涉检查、运动仿真验证，确认舱门开合全行程无干涉、装配无错位。这类铰链虽然是车床上的小型配件，但直接关系到设备操作的安全性与便捷性，设计过程中充分考虑了车床的实际使用工况，避免了通用民用合页承重不足、耐磨性能差、易被切屑卡滞的问题，完全适配金属切削设备的车间使用环境。
