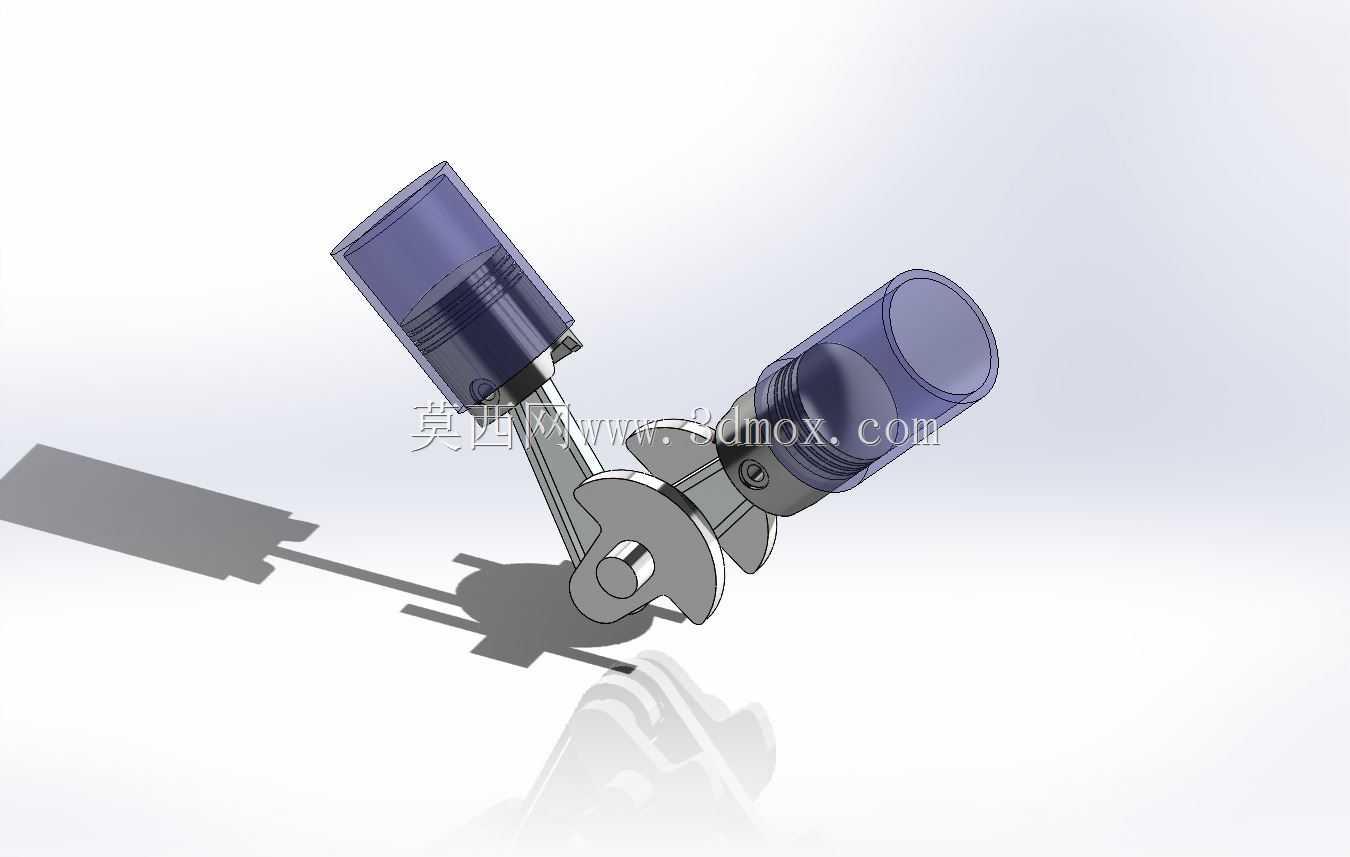

CA6140机床带活塞连杆总成曲轴结构

　　在普通卧式车床的主轴箱传动链路里，曲轴类构件并非直接承担工件切削的扭矩输出，而是作为主轴箱内润滑泵、操作机构联动组件的核心传动件，把主轴的旋转运动转化为柱塞类部件的往复动作，完成润滑油路的持续供油、操作手柄的档位联动复位等实际功能，是保障机床连续运转、操作手感一致性的关键基础零件。这套带所有部件总成的曲轴结构，完整还原了曲轴本体、配套活塞组件、连杆构件的装配关系，没有省略任何配合面的细节特征，能直接用于机床维修测绘、教学演示、同类型构件的设计参考。从设计思路来看，曲轴的曲柄销与主轴颈的平行度公差控制在0.01mm以内，连杆大头与曲柄销采用间隙配合，配合面预留了标准油槽位置，保证运转过程中润滑油能顺利进入摩擦副形成油膜，

　　避免长时间高速运转出现抱轴、烧瓦等故障；配套的活塞组件外圆柱面与缸体配合间隙控制在0.02-0.03mm区间，活塞环槽的宽度、深度完全匹配通用密封环尺寸，不需要额外定制非标密封件就能完成装配。外形尺寸方面，曲轴两主轴颈的中心距严格匹配CA6140车床主轴箱对应安装孔位的跨距，安装时不需要对箱体孔位进行二次加工，直接替换原有磨损构件即可完成维修；连杆的长度经过运动校核，活塞往复运动的上止点、下止点位置完全符合原机床的行程设计，不会出现撞缸、行程不足导致润滑泵供油压力不够的问题。从实际应用场景出发，这套结构不仅能用于CA6140车床的备件测绘，也能给其他中小型机械设备里的曲柄连杆往复机构设计提供参考，比如小型空压机、

　　低压润滑泵的动力端结构，都可以参照这套构件的配合公差、安装边界来调整设计参数，减少前期设计的校核工作量。建模过程中所有的倒角、退刀槽、圆角特征都按照机械加工工艺要求做了还原，没有出现无法加工的直角尖角、无退刀槽的配合面等工艺缺陷，拿到模型后可以直接导出工程图用于生产加工，不需要再做工艺性修正。
