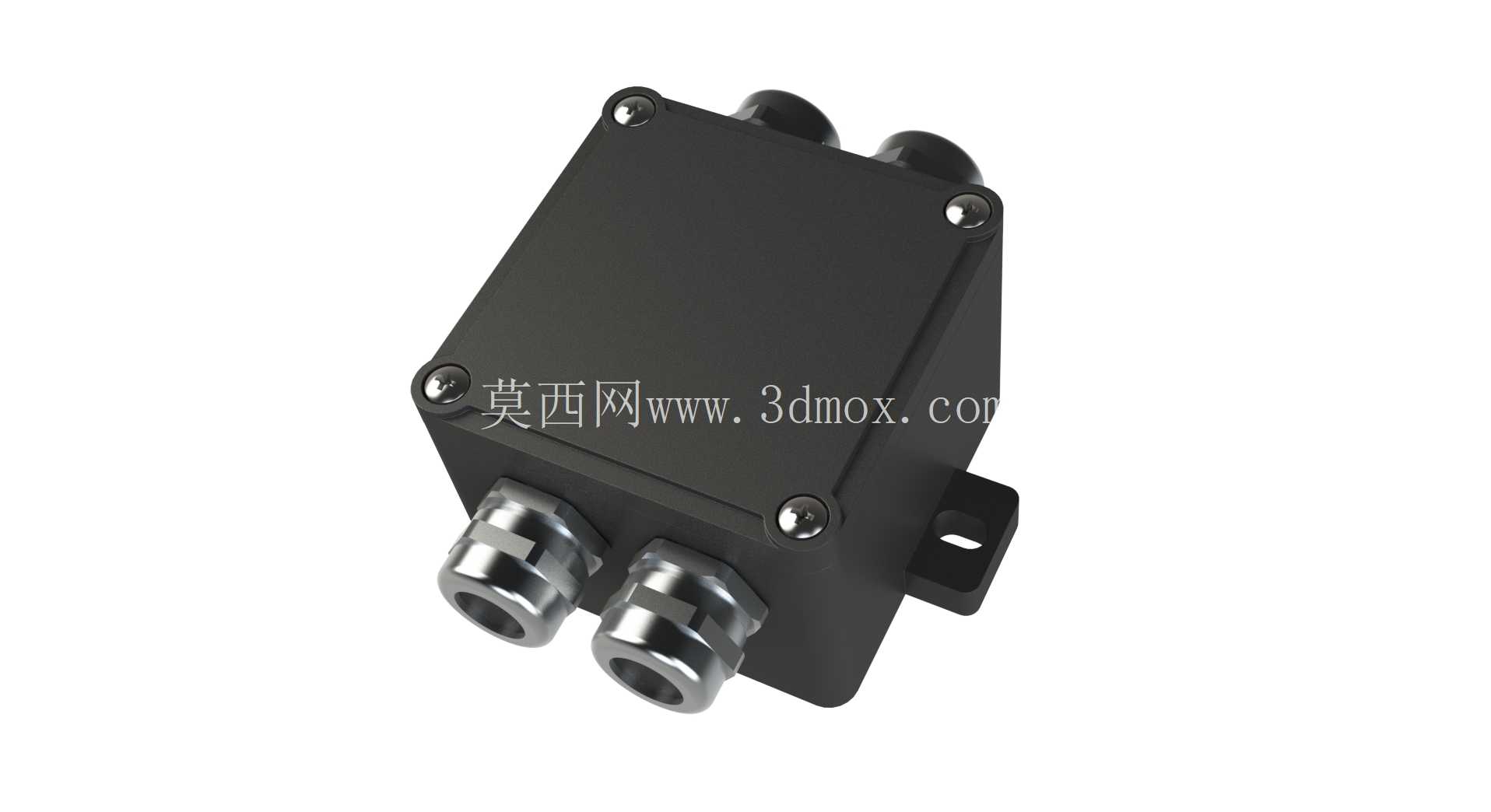

高防护等级船用防水接线盒结构设计

这款接线盒的设计初衷，是解决高湿高盐雾、户外露天甚至船舶露天甲板区域的电气线路分线、转接防护需求，这类场景下普通塑料接线盒容易出现壳体老化脆裂、密封失效进水、接线端腐蚀接触不良的问题，长期使用的可靠性很难达标。从结构设计来看，壳体选用玻纤增强抗冲击热塑材料，这种材料本身具备抗紫外线老化、阻燃不延燃的特性，能长期承受露天环境的太阳直射，不会像普通ABS材料那样两三年就出现表面粉化、强度下降的问题，同时材料本身的抗冲击性能也能抵御安装、运维过程中的意外磕碰，避免壳体开裂导致防护失效。

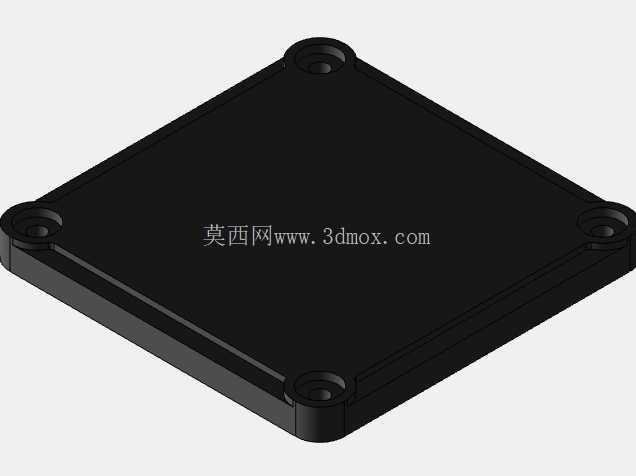

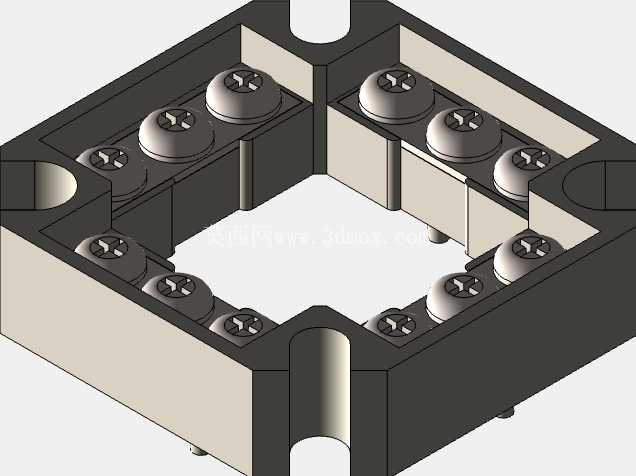

防护等级达到IP67，意味着可以短时间浸入一定深度的水中不进水，同时完全阻隔外界粉尘进入壳体内部，不管是船舶露天甲板的暴雨冲刷、海浪泼溅，还是潮湿车间、地下管廊的凝露积水环境，都能可靠保护内部的接线端子与线缆接头。盒体与盒盖的密封采用整圈嵌入式密封胶条设计，螺丝锁紧时胶条均匀受压，不会出现局部密封间隙，四个角的锁紧螺丝采用内六角沉头设计，既保证锁紧力均匀分布，也避免螺丝头突出盒体表面，减少积灰积水的可能。

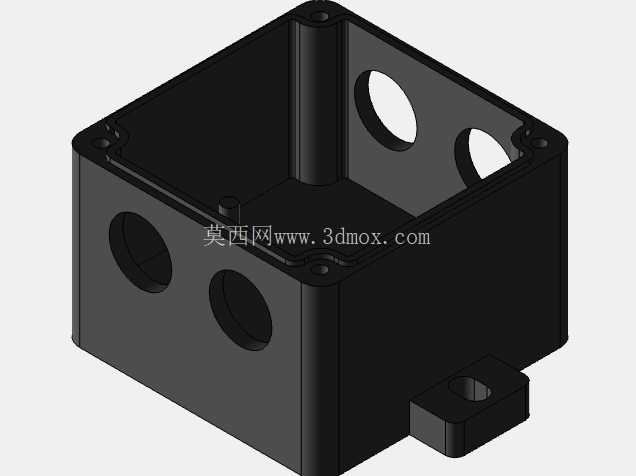

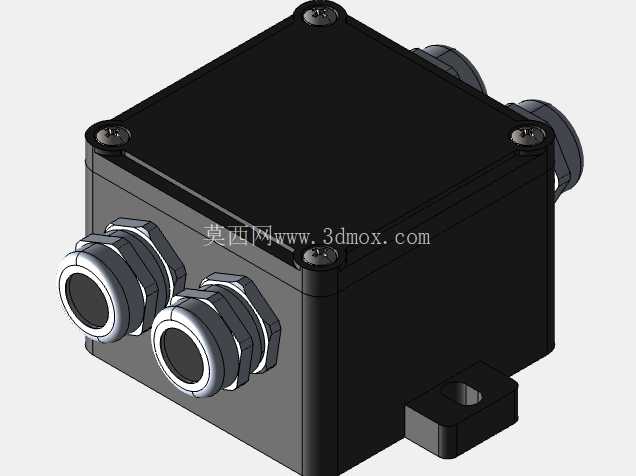

线缆进出端采用标准的防水电缆接头，模型上预留的三个接头位，两个在侧面同一水平高度，一个在相邻侧面，可根据实际布线需求选择进线方向，电缆接头自带密封锁紧结构，穿线后拧紧锁紧螺母即可抱紧线缆外护套，实现线缆与壳体接口处的密封，不需要额外打胶密封，后期运维拆改也更方便。盒体底部自带一体化的安装固定耳，固定耳上开有沉头安装孔，安装时可以通过膨胀螺丝或者机螺丝直接将盒体固定在安装基面，固定耳与盒体主体为一体成型结构，相比后期粘接或者螺丝拼接的固定耳，抗振动、抗拉扯能力更强，适合船舶、车载这类存在持续振动的安装场景，不会因为长期振动出现固定耳断裂、盒体移位的问题。

从安装边界来看，盒体整体为方正结构，边角做了小圆弧过渡，没有突出的尖锐结构，安装时不需要预留太大的侧向操作空间，侧面的电缆接头预留了足够的接线操作空间，盒体内部的空腔可以容纳3-4组线缆的对接、分线，常规的接线端子排、导线接头都可以轻松布置，不会出现内部空间局促导致线缆挤压、密封胶条被线头顶起的问题。在实际选型应用中，这类接线盒除了船舶露天区域使用，也可以用在户外光伏电站的线路转接、户外工业设备的电气分线、地下管廊的线缆接头防护、沿海厂区的室外电气布线场景，相比金属材质的接线盒，这款玻纤增强塑料壳体不会出现盐雾腐蚀生锈的问题，长期使用不需要做额外的防腐涂装，运维成本更低。

设计过程中需要重点考量的是密封结构的压缩量控制，胶条的压缩量控制在合理区间，既不能压缩量太小导致密封不严，也不能压缩量过大导致胶条永久变形失去弹性，盒盖与盒体的配合面做了定位止口设计，安装时可以快速对齐，不会出现盒盖偏移压偏胶条的问题。另外盒体的壁厚设计做了均匀化处理，避免注塑成型过程中出现缩痕、内应力集中的问题，保证壳体整体强度均匀，在受到外力冲击时不会从壁厚薄弱处开裂。内部没有多余的加强筋凸起，方便用户根据自身需求加装端子排、接地端子等配件，内壁预留的小凸台可以用来固定内部安装轨，不需要额外打孔破坏壳体的密封性能。
