法兰安装直式BNC射频母连接器结构

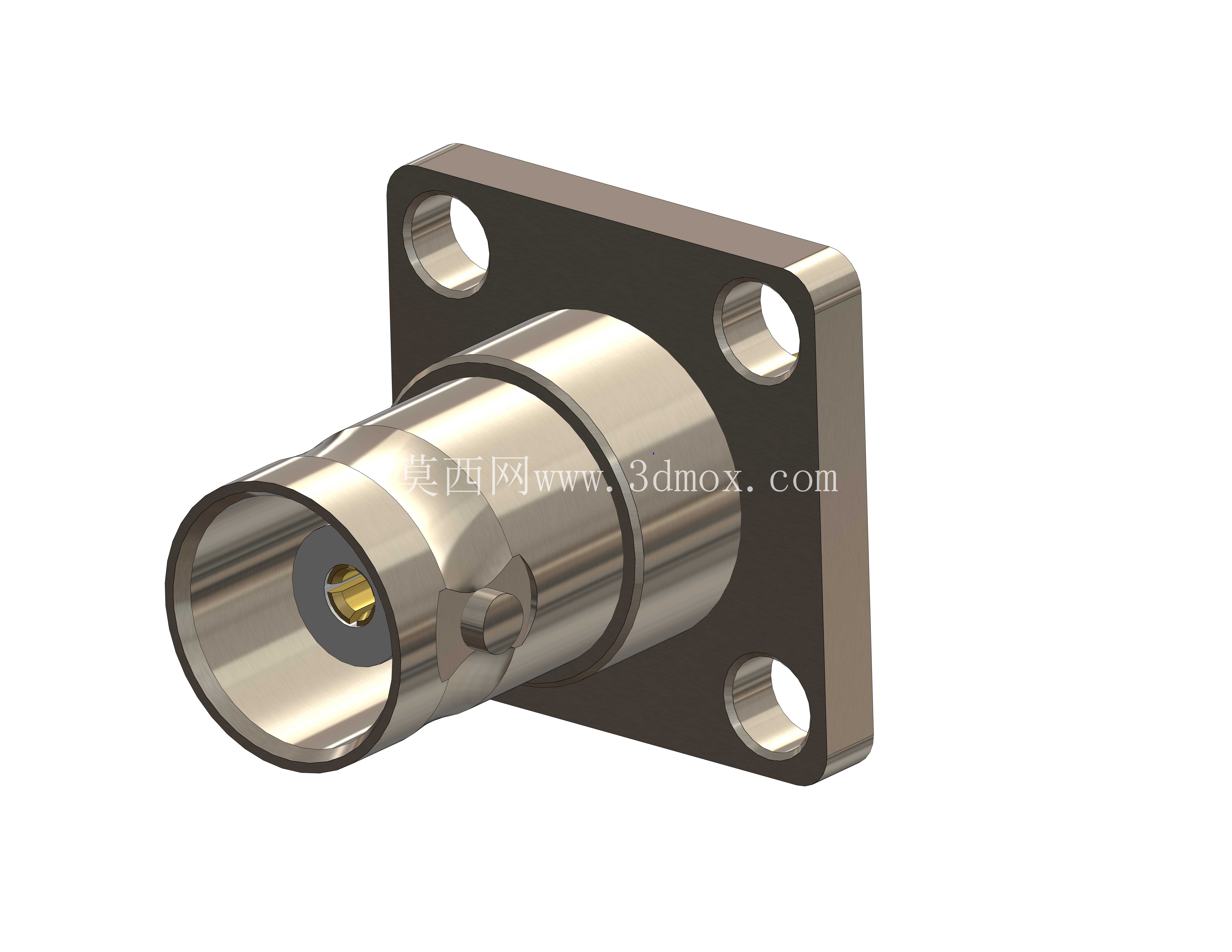

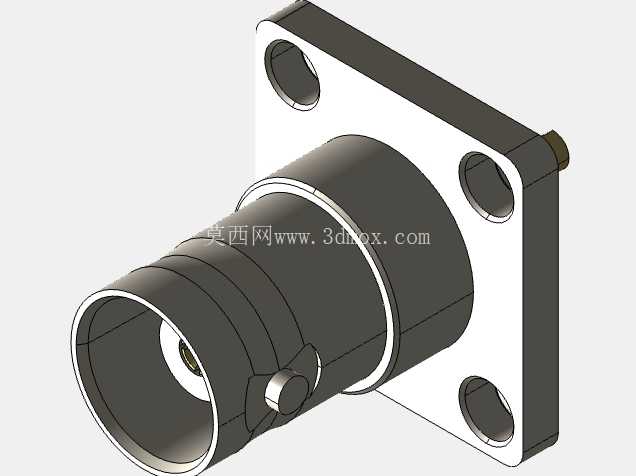

这款BNC射频母接头采用方形法兰安装结构，主要面向射频信号传输场景下的板端固定连接需求，常见于通信测试设备、工业射频模块、车载信号传输单元的板卡端接口设计，用来实现同轴电缆与设备内部电路的稳定射频连接，适配50Ω阻抗的射频传输链路，匹配常规RG系列同轴电缆的焊接端接要求。从结构设计来看，接头主体采用金属机加工成型，接触端采用标准BNC卡口配合结构，内导体设置有绝缘介质支撑，保证内外导体之间的同轴度与绝缘性能，避免信号传输过程中的阻抗不连续问题。法兰盘上设置四个对称的安装通孔，孔位分布遵循标准射频连接器安装尺寸规范，安装时可通过螺丝从法兰正面或背面锁紧，固定在设备面板或PCB板的安装位上，法兰盘与接头主体的同轴度公差控制在合理范围内，避免安装后接头出现偏斜导致的对接卡顿或接触不良问题。接头的插接端遵循标准BNC母头接口尺寸，能够与通用公头BNC接头实现快速卡口锁紧，对接后卡口的卡合结构可提供足够的保持力，避免常规振动场景下出现接头松脱的情况，内接触件采用弹性接触设计，保证多次插拔后仍能维持稳定的接触电阻，减少信号传输损耗。焊接端的结构设计适配同轴电缆的端接作业，内导体焊接孔与外导体焊接腔体的尺寸匹配对应线径的电缆，焊接时可将电缆外导体与接头外壳腔体充分焊接，内导体与中心插针焊接固定，保证端接后的屏蔽连续性，降低外界电磁干扰对传输信号的影响。从安装边界来看，方形法兰的外形尺寸适配常规面板开孔要求，法兰厚度满足螺丝锁紧的强度需求，接头主体伸出法兰的长度经过优化，既保证对接时有足够的操作空间，又不会在设备内部占用过多的布线空间，接头尾部的焊接区域预留了足够的操作空间，方便生产装配时的焊接作业，同时也能避免焊接时高温对接头内部绝缘介质造成损伤。在实际选型应用中，这类法兰安装的直式BNC母头常被用在需要面板固定的射频接口场景，比如信号发生器、频谱分析仪的面板接口，或是工业控制设备里的射频信号传输接口，相比螺纹安装的SMA接头，BNC的卡口结构更适合需要频繁插拔的测试场景，对接效率更高，同时50Ω的阻抗匹配能够覆盖DC到GHz级别的射频信号传输需求，满足常规工业射频通信、测试测量的信号传输要求。建模过程中需要重点关注接口的配合尺寸，尤其是卡口槽的位置尺寸、内导体的伸出长度、绝缘介质的端面位置，这些尺寸直接影响接头的互配性，若尺寸偏差过大，会出现对接后接触不良、信号驻波比过高的问题；法兰盘的安装孔位需要与面板安装孔严格对齐，孔位公差需控制在合理范围内，避免安装时出现螺丝无法穿入的问题；接头内部的绝缘介质与内外导体的配合间隙也需要重点把控，间隙过大会导致介质晃动影响阻抗一致性，间隙过小则会增加装配难度，甚至导致绝缘介质被压裂。
