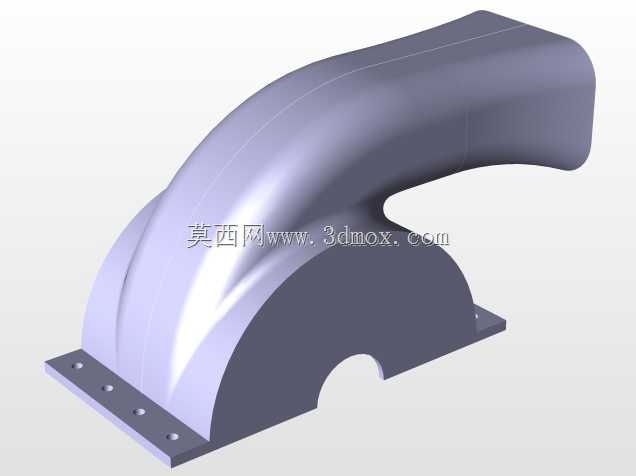

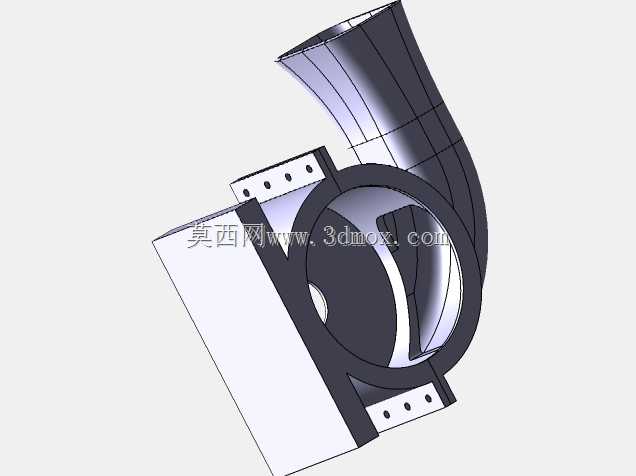

在流体输送类设备的核心承压部件设计中,泵壳的结构合理性直接决定整泵的运行效率、振动水平与服役寿命,这款蜗壳式泵壳结构,主要适配中低压离心式流体输送工况,常见于给排水系统、工业循环管路、小型化工介质输送、暖通循环水系统等场景,作为整泵的外层承压与流道导向载体,承担着约束流体流向、将叶轮输出的动压能平稳转换为静压能、承载内部介质压力、连接外部管路与动力端的多重作用。从结构设计逻辑来看,这款泵壳采用了经典的螺旋形蜗室结构,蜗室截面沿叶轮旋转方向逐步扩大,能够匹配叶轮出口处流体的流量变化,减少流道内的涡流损失与水力冲击,避免流体在壳体内形成紊流导致的能量耗散;出口段采用渐变弯管结构,弯管曲率经过平滑过渡处理,能够降低流体转向时的局部阻力,

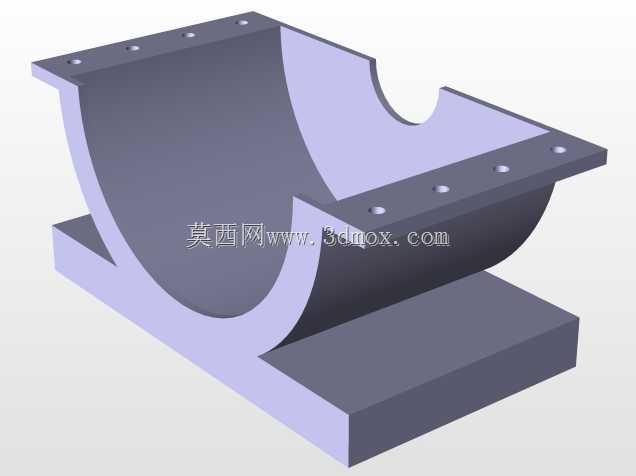

让介质从蜗室到出口管路的流动过程更平顺,减少出口段的压力脉动。安装边界方面,泵壳的动力端侧设置了带均匀分布螺栓孔的安装法兰面,该端面的平面度、螺栓孔位置度需要严格控制,装配时与泵盖或者动力端的轴承座部件配合,通过螺栓紧固实现端面密封,防止内部介质从配合面泄漏;出口端同样设置了带连接孔的法兰结构,用于对接外部输送管路,法兰的密封面形式适配常用的平垫片或者O型圈密封,能够满足常规压力等级下的密封要求。壳体侧面的安装支脚结构,用于将整泵固定在安装基座上,支脚的螺栓孔位置需要与安装底座的预留孔位匹配,支脚与壳体主体的连接部位做了加厚过渡处理,能够承受泵运行过程中的振动载荷与管路传递的附加弯矩,避免支脚部位出现应力集中导致的开裂问题。
设计过程中需要重点关注几个核心维度:首先是蜗室流道的表面光滑度,流道表面的凸起、分型线残留都会增加流体阻力,建模时需要保证流道曲面的连续性,避免出现曲率突变;其次是壳体壁厚的均匀性,承压壳体的壁厚需要根据设计压力、选用的铸造材料(常见为铸铁、铸钢或者工程塑料)计算确定,壁厚过薄会导致承压能力不足,壁厚过厚则会增加材料成本与铸件冷却过程中的缩孔缺陷风险,在法兰、支脚与壳体主体的连接位置,需要设置合理的铸造圆角,减少应力集中,同时避免铸件冷却时因为壁厚差过大产生缩松、裂纹等铸造缺陷。从实际使用场景来看,这类泵壳适配的输送介质多为清水、物理性质与水接近的无腐蚀性液体,也可以根据介质特性调整壳体材料来适配轻度腐蚀性介质,
运行过程中泵壳需要承受内部介质的静压力、流体流动产生的动载荷,以及叶轮旋转带来的振动激励,因此结构设计时除了满足水力性能要求,还需要保证壳体有足够的刚度,避免运行过程中壳体变形导致叶轮与壳体发生刮碰,或者因为刚度不足放大振动噪声。在建模实现层面,这款结构的建模难点在于螺旋蜗室曲面与出口弯管的平滑衔接,需要先根据叶轮的水力参数确定蜗室各个截面的型线,通过扫掠或者多截面曲面生成蜗室的整体流道,再与出口弯管做曲面合并,之后通过布尔运算生成壳体的实体结构,最后添加工艺所需的倒角、安装孔、密封槽等细节特征;建模过程中需要注意各个安装面的位置公差,保证后续出图加工或者模具制造时,各个配合尺寸能够满足装配要求,比如动力端法兰与叶轮安装位的同轴度、出口法兰端面与泵轴轴线的垂直度,这些形位公差如果控制不当,会直接导致整泵装配困难、运行振动超标、密封失效泄漏等问题。另外,这类泵壳多采用铸造工艺成型,建模时还需要考虑铸造工艺的拔模斜度,避免出现倒扣结构导致无法脱模,在壳体的最低位置可以根据使用需求预留泄放孔结构,用于停机时排空壳体内的残留介质,防止冬季冻裂或者介质沉积结垢,在壳体的最高位置可以预留排气孔结构,用于泵启动时排净壳体内的空气,避免气缚现象导致泵无法正常输送介质。
