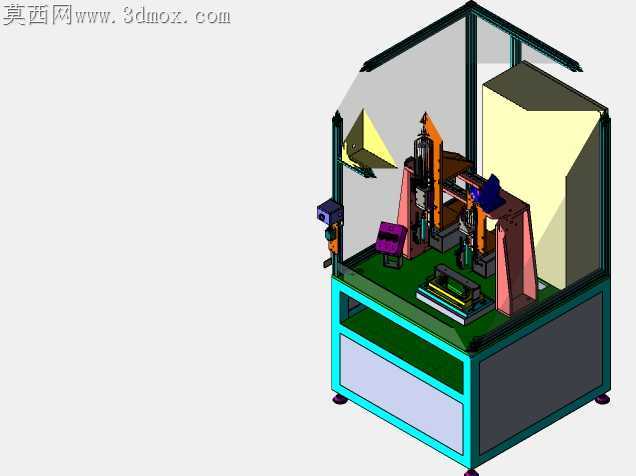

感应加热式螺母植入专用设备结构设计

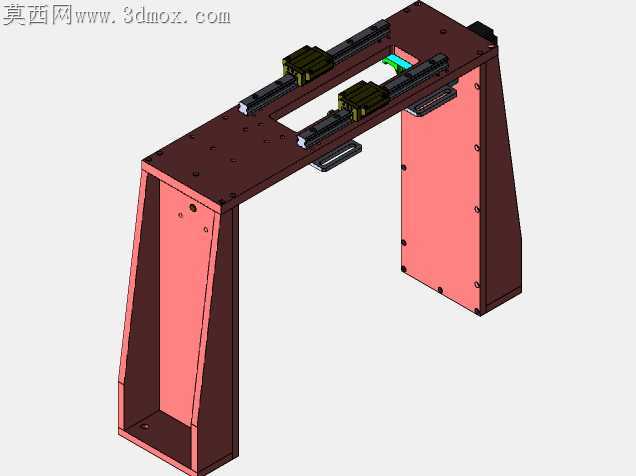

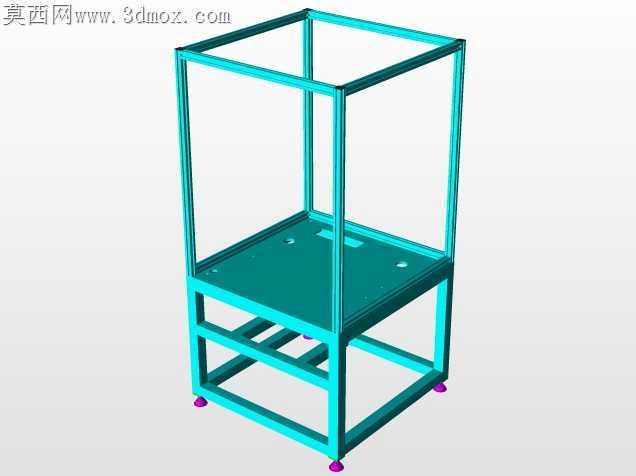

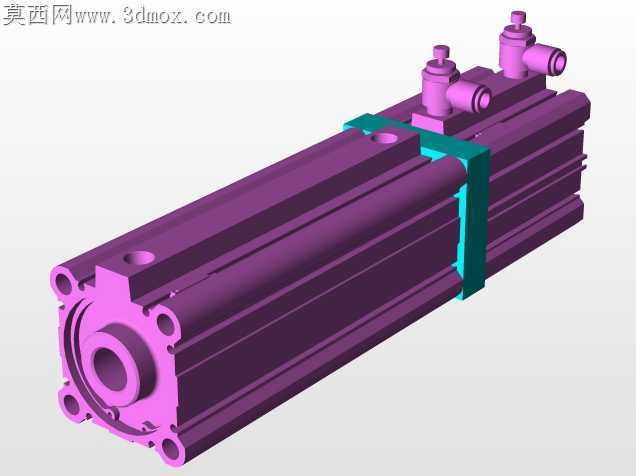

当初做这套结构的时候，最先踩的坑是感应加热模块和压装工位的同轴度偏差，试装第一版的时候，铜螺母加热后送料到压头下方偏了0.3mm，压下去直接把塑胶柱压裂，工位台面上留了一圈带毛刺的融胶残边，清理了快半小时才把治具上的残胶刮干净。后来调整了送料轨道的出料口定位块，把原来的硬铝定位块换成了带微弹的POM材质，就算螺母送料时有微小偏移，也能顺着导向斜面滑到正位，不会硬卡刮花螺母的外螺纹。机架部分一开始想全用铝型材拼接，算下来承重没问题，但实际装配的时候发现，加热模块工作时机架有微幅共振，压装深度的误差会飘到0.15mm，满足不了塑胶壳体的装配公差要求，最后把底部承托框架换成了方通焊接件，焊完后做了整体去应力退火，再加工安装面，共振的问题直接解决，压装深度误差稳定控制在0.05mm以内。防护部分一开始没考虑到感应加热的电磁干扰，旁边的位置传感器偶尔会误触发，后来在透明防护板内侧加了一层薄的导磁屏蔽层，既不影响观察工位运行状态，又把电磁干扰挡在了工作腔内部，不会误触发周边的检测元件。做结构的时候特意留了快换治具的安装位，不同规格的塑胶壳体换产的时候，不用拆整个压装头，只需要更换下方的定位治具，拧四个快拆螺丝就能完成换产，比最初的锁固结构省了三分之二的换产时间。之前跨软件导结构的时候，加热线圈的安装支架曲面出现过破面，补面的时候特意核对了线圈和压头的安全距离，留足了2mm的安全间隙，避免设备运行时压头下行碰到线圈造成短路。设备底部的调平脚轮选的是带减震垫的款式，就算车间地面有轻微不平整，拧动调平螺母就能把工作台面调到水平，不会因为设备倾斜导致螺母压歪。操作面板的位置特意设在设备正面偏右的位置，符合操作人员的站立操作习惯，不用探身就能按到启动和急停按钮，急停按钮的凸台比操作面板高5mm，就算慌乱中按停也能一下触碰到。
