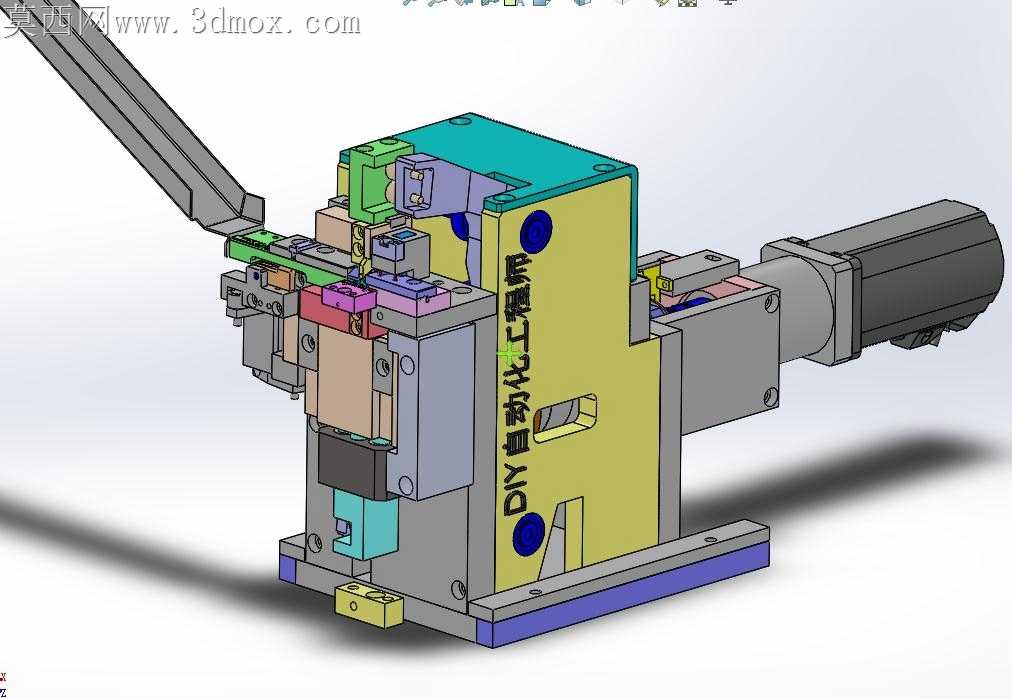

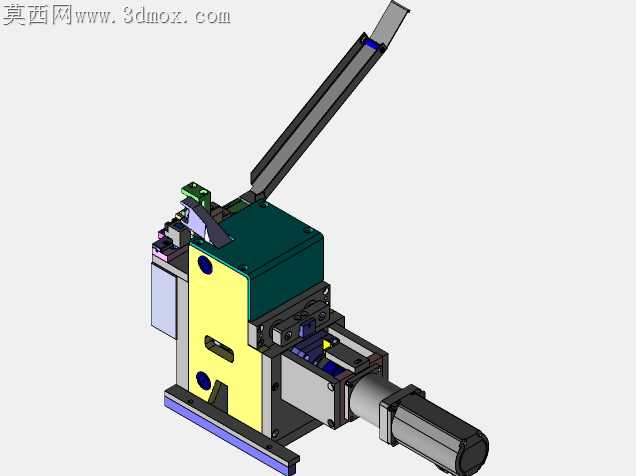

连接器插装工位最常见的失效点,在于插装行程末端的硬冲击导致针脚弯折、塑壳开裂,传统气缸直推结构很难匹配插装过程中先快进找正、慢进压入、到位保压的力位移曲线,这套凸轮驱动的插入机构,正是针对这一加工装配痛点做的结构适配。凸轮轮廓的升程段做了两段斜率拆分,前段大升程角带动滑台快速趋近连接器塑壳,避免空行程浪费节拍,临近插合位置的3mm行程段,升程角骤降到7度,把驱动电机的旋转扭矩转化为极大的轴向插装力,同时大幅降低滑台的进给速度,避免针脚对位偏差时硬顶造成的零件报废。凸轮与随动轴承的配合间隙预留了0.02mm的公差带,既不会因为间隙过大造成插装位置的窜动,也不会因为过盈配合导致高速运转时卡滞磨损,滑台配套的线性导轨选了微型宽幅规格,侧向抗偏载能力比普通导轨高40%,刚好抵消插装过程中针脚与塑壳孔位不对中产生的侧向分力。模组的安装底座做了下沉式定位槽,凸轮轴的轴承座直接嵌入槽内锁紧,不需要额外打表找正就能保证轴系与滑台进给方向的平行度,现场换型时只需要更换前端对应连接器规格的夹头,不需要重新调整整个凸轮的行程位置。驱动端的伺服电机通过法兰直连凸轮轴,省去了同步带传动带来的回程间隙,插装位置的重复定位精度能控制在0.01mm以内,完全适配0.3mm间距的细针连接器插装需求。机构侧面的过线槽做了圆角钝化处理,内置的到位传感器走线全部藏在槽内,不会被往复运动的滑台剐蹭断线,前端的料道导向块做了15度的导入喇叭口,连接器塑壳从料道滑入时能自动导正位置,不需要额外增加预定位机构。所有滑动摩擦面都预留了润滑脂储油槽,长期高速运转也不会出现干磨卡顿的问题,锁紧螺丝全部选了内六角圆柱头规格,沉孔深度刚好与螺丝头厚度匹配,不会突出安装面造成干涉。这套机构没有多余的冗余结构,每个零件的形状都适配现有常规铣削、线切割的加工工艺,不需要特殊的五轴加工就能完成所有零件的制作,加工成本比同规格的模组式插装机构低近六成,装配时只需要按照定位槽拼接就能达到设计精度,对装配工人的技术要求也更低,非常适合中小型电子加工厂的连接器组装线改造使用,长时间连续运转的故障率远低于传统气缸驱动的插装结构。
