液化石油气钢瓶生产线连续退火炉

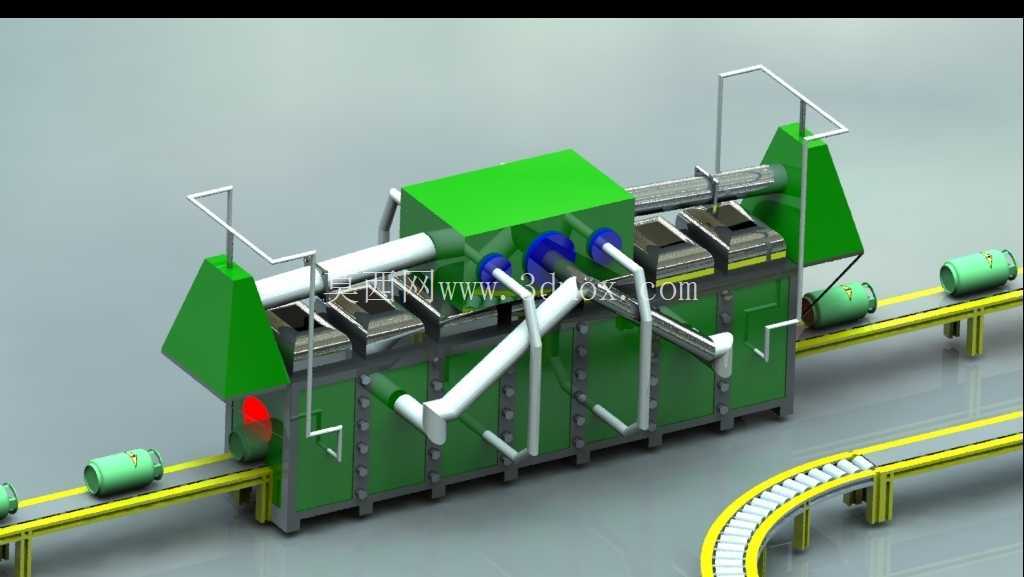

　　该套三维设备针对液化石油气钢瓶制造环节的热处理工序搭建，整体为贯通式连续作业炉型，配套直线进料辊道、弧形转向输送段与出料输送线，可完成钢瓶瓶体在焊接、收口成型后的残余应力消除与组织匀化处理。产线布局沿车间物流走向展开，炉体主体为长条形封闭箱体结构，两侧设置锥形进出炉过渡段，炉顶布置检修护栏与操作走台，侧面布设多组大直径工艺管路，分别承担保护气输入、热风循环、废气排出与冷却介质输送功能。炉体进料端衔接直段辊道，待处理钢瓶横向卧置在黄色输送辊道上，按节拍自动送入炉腔；出料端对接90度弧形转弯辊道，可将完成退火的工件转运至下一检测、喷涂工序，减少车间跨线搬运的人工干预。

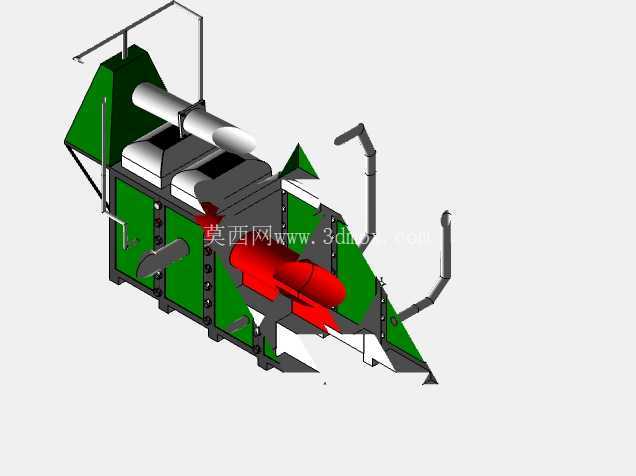

　　从结构设计逻辑来看，炉体主框架采用型钢焊接骨架，外覆绿色防护护板，面板分段拼接并预留检修口，方便后期更换炉衬、检修加热元件与循环风机。炉腔内部按工艺温区分段，进料过渡段设置密封挡火结构，减少炉内热量外溢；中部保温段承担匀速升温与恒温保温，保证钢瓶筒体受热均匀，避免局部过热导致瓶体变形；两端锥形结构既作为炉腔与外部输送线的衔接通道，也形成温度梯度缓冲区，降低工件骤冷骤热产生的附加应力。炉体侧面斜向布置的白色大口径管路为热风循环与排烟通道，管路沿炉体长度方向多点接入，配合炉内循环风机让热气流在瓶体周围形成稳定对流，保障卧置钢瓶的上下表面、焊缝区域与筒体中部温差控制在工艺允许范围内。

　　输送系统采用辊道连续输送形式，直线段辊道水平铺设，支架为标准化型钢支腿，辊面高度与炉内输送导轨齐平，钢瓶依靠辊道摩擦力匀速前移；弧形转弯段采用差速辊道设计，转弯半径适配钢瓶最大外径，输送过程中瓶体姿态保持稳定，不会出现卡滞、滚落或相互碰撞。炉体顶部的白色护栏走台环绕检修区域，操作人员可在此完成顶部阀门、仪表与管路的日常巡检，走台边缘设置踢脚板与防护栏杆，满足车间登高作业的安全要求。炉体端部还布置有驱动组件与外部动力单元，为辊道运转、炉门升降与风机运行提供动力输出。

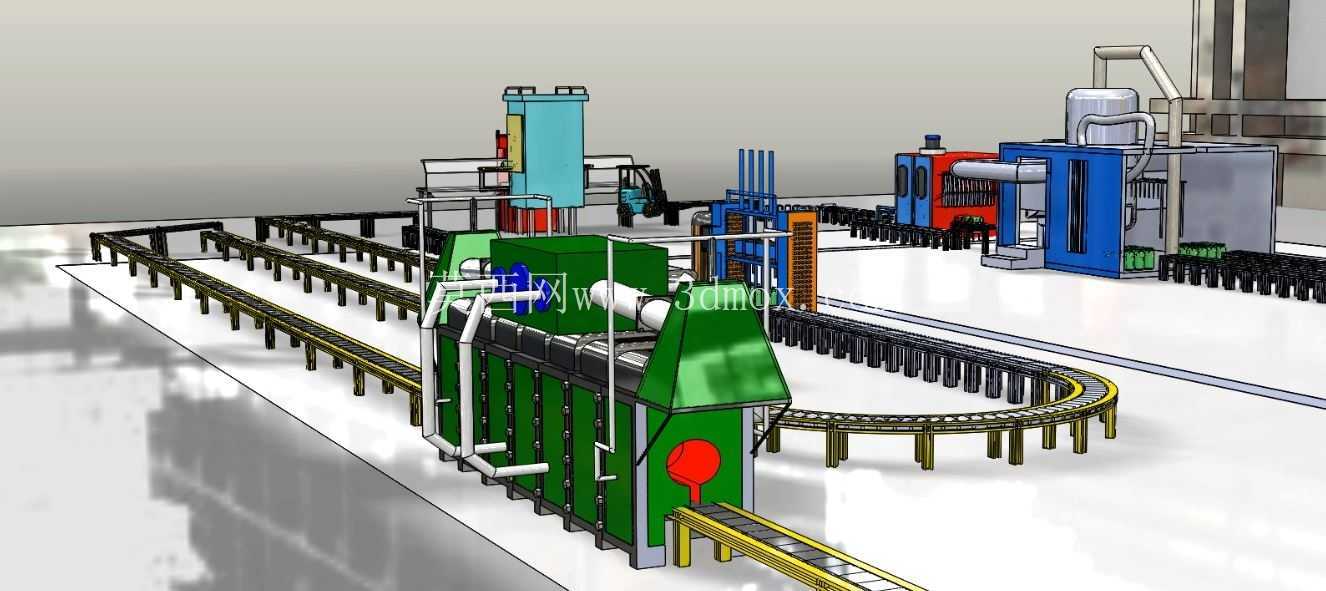

　　在安装边界方面，整套设备沿产线轴向占用较长车间跨度，进料直段、炉体主体、出料弧段需在土建阶段提前规划基础载荷，炉体区域地面需做耐热加固，输送辊道支腿按固定间距预埋地脚板。设备侧面需预留足够检修空间，用于管路拆装、炉衬维护与电气接线，顶部走台位置需避开车间行车的运行限位。炉体进出料端的高度与前后工序的钢瓶转运工位对齐，无需额外增设升降转接机构，工件从焊接工位流出后可直接进入退火工序，处理完成后经弧段转向流入后续水压检测、抛丸喷涂线，整线物流连贯。

　　建模过程中完整还原了炉体护板、锥形炉头、循环管路、输送辊道、转弯导轨、顶部护栏、端部动力单元等全部结构细节，管路走向、支腿间距、护栏高度与设备相对位置均按实际装配关系搭建，可直接用于产线布局评审、结构干涉检查与热处理工序的方案沟通，也可为同类钢制压力容器连续热处理炉的选型、改造提供结构参考。
