洗邮票机龙门式机架总成结构设计

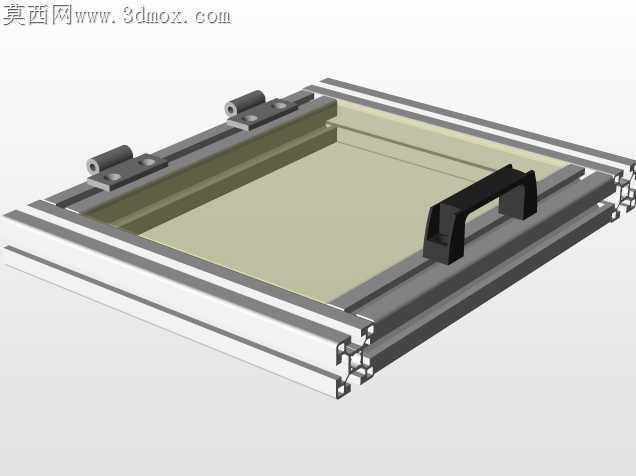

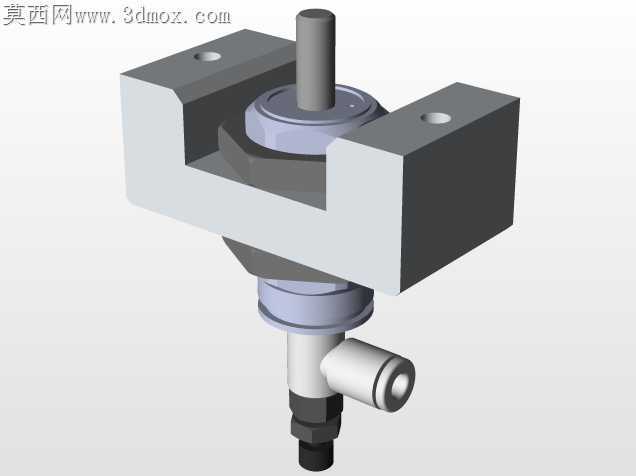

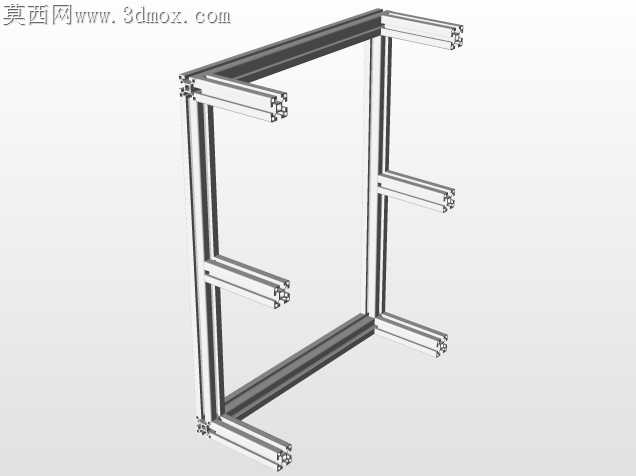

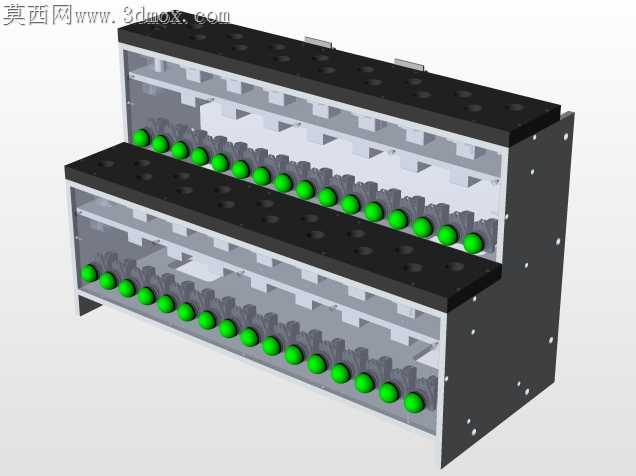

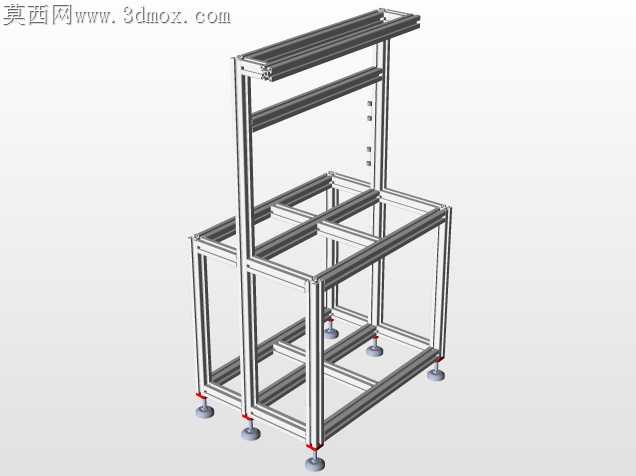

车间里做邮品处理工位的设备最怕机架刚性不足，高速运行时导轨微颤直接导致戳记偏移、条码扫描漏读，这套洗邮票机的龙门式机架总成，从加工适配的角度把现场常见的装配偏差、加工应力残留问题都做了针对性的结构调整。两侧立式支撑板和顶部横梁的连接面没有做整面贴合设计，而是在四个角位预留了0.2mm的研配余量，铣削加工时不用追求整面平面度达到IT5级，只需要把四个连接凸台的平面度控制在0.02mm以内，就能保证横梁安装后两根平行导轨的直线度偏差不超过0.03mm/m，既降低了大件铣削的加工成本，又避免了整面贴合时因板材平面度误差导致的装配内应力，长时间运行不会因为应力释放出现导轨偏移。横梁上的导轨安装槽做了下沉式设计，槽底预留了M6螺纹底孔的二次攻丝余量，板材下料后先做去应力退火再进行粗铣，粗铣后静置72小时释放加工应力再做精铣，不会出现加工完导轨槽放置几天后槽位变形导致导轨装不上的问题。两侧立板上的镂空减重孔不是随意开设的，孔位边缘距离导轨安装面的最小距离保留了35mm的实体厚度，避免减重孔开得太靠近安装面导致立板刚性下降，扫码和戳记组件沿导轨高速往复移动时，立板的振幅能控制在0.01mm以内，条码扫描的识别率能稳定在99.8%以上，戳记位置偏差不会超过0.1mm。立板底部的安装脚做了外翻式折弯加强结构，和设备底座连接时不用额外加装加强筋，四个安装孔位做了长圆孔设计，装配时可以微调机架的整体水平度，哪怕底座安装面存在0.5mm以内的平面度误差，也能通过调整连接螺栓的锁紧顺序把机架调平，不用额外修磨底座。导轨侧面的定位挡边只做了单侧整边设计，另一侧靠压块锁紧，装配时不用硬敲导轨卡入槽内，避免导轨安装时产生侧向变形，压块上的锁紧螺丝采用间隔排布，每间隔120mm设置一个锁紧位，既保证导轨固定牢靠，又不会因为螺丝锁附过密导致导轨产生微变形。这套结构没有追求极致的加工精度，而是通过合理的公差预留、结构让位，把加工难度、装配难度都降到了常规机加工车间就能实现的水平，同时完全满足邮品处理工位连续高速运行的刚性要求，不会出现用了两三个月就导轨松动、戳记错位的问题，后期维护时更换导轨也不用重新研磨整个安装面，只需要更换磨损的导轨重新校准平行度就能继续使用，维护成本比常规一体式焊接机架低六成左右。
