易拉罐罐盖超声波焊接输送设备结构设计

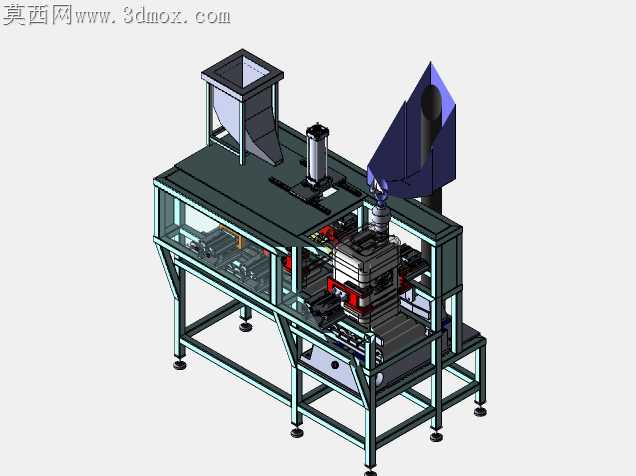

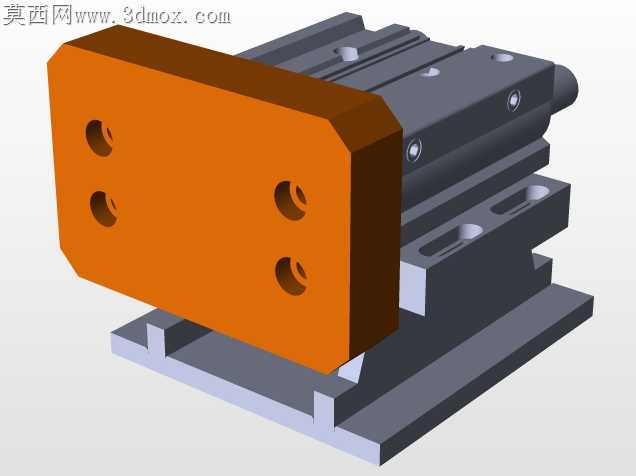

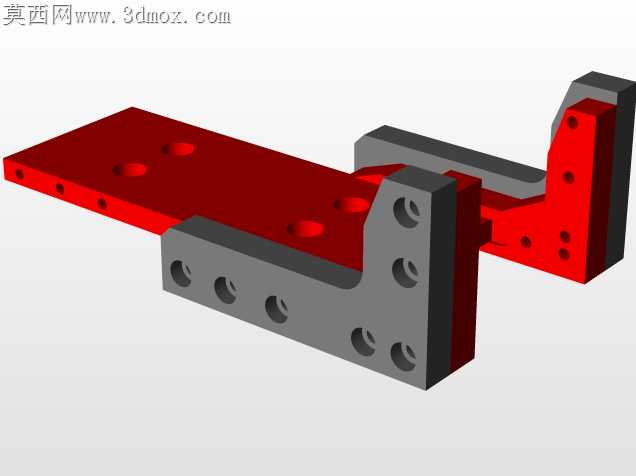

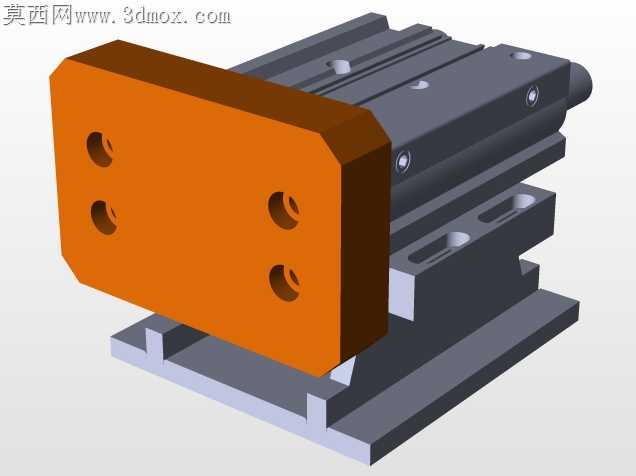

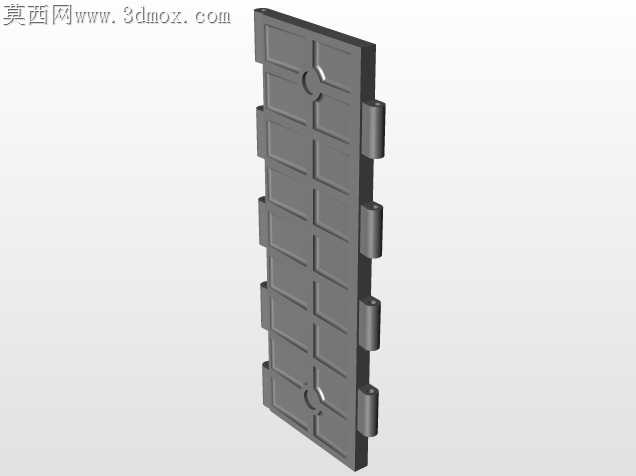

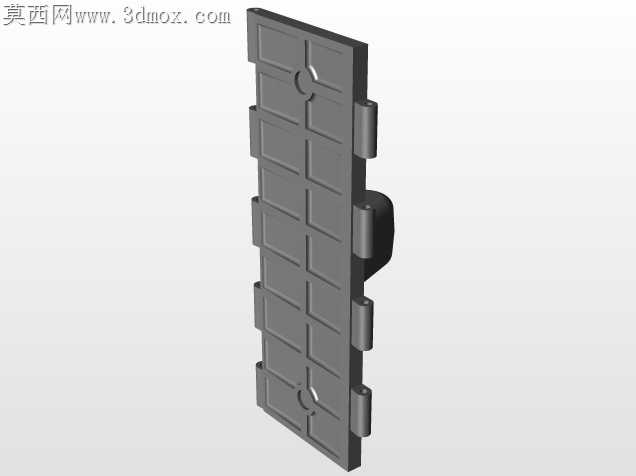

易拉罐罐盖焊接工位长期存在来料错位、焊头压合偏斜的加工痛点，传统输送结构多采用平皮带直送，罐盖在行进中易因侧边无约束产生角度偏移，到焊接工位时需要额外增设定位顶紧机构，既拉长了单工位节拍，也容易因顶紧力不均造成罐盖边缘变形。这套输送焊接一体结构在输送段做了针对性的适配调整，入料斗下方的导料槽采用渐缩式侧壁设计，罐盖从料斗落下后顺着斜壁滑入输送轨道时，会自然被侧壁修正姿态，不需要额外设置拨正结构，减少了运动部件的数量，也降低了卡料的概率。机架采用方管焊接框架，底部的可调脚杯分布在每根立柱的正下方，避开了底部输送模组的安装空间，安装时不需要在框架上额外焊接避让凸台，脚杯的调节行程预留了15mm的余量，能适配车间地面不平整的安装工况，不需要额外垫塞垫片调整水平。焊接工位的上方焊头安装座做了浮动导向设计，导向轴与安装座之间采用无油衬套配合，间隙控制在0.02mm以内，焊头下压时不会因为输送轨道的微小震动产生横向偏移，焊接压力通过调压阀精准控制，避免压力过大压穿罐盖，或是压力不足造成焊接虚缝。出料端的导料罩采用倾斜式溜槽设计，焊接完成的罐盖顺着溜槽滑出时，不会和后续来料发生碰撞，溜槽的内壁做了圆弧过渡，没有尖锐棱角，不会刮花罐盖表面的印刷涂层。输送模组的驱动电机安装在机架侧面的可拆卸安装板上，维护时不需要拆解上层的输送面板，直接从侧面就能拆下电机更换同步带，日常点检的操作空间预留充足，不会被周边的气动管路遮挡。气动元件的走线全部沿着机架方管的内侧排布，用线卡固定在管壁上，不会外露在输送通道上方，避免长期受焊头工作时的超声波震动影响，造成气管接头松动漏气。各工位的传感器安装支架都采用长圆孔设计，安装位置可以根据不同规格的罐盖尺寸做前后调整，不需要重新钻孔加工，适配多规格罐盖的小批量生产需求。焊接工位的防护挡板采用透明亚克力材质，既可以阻挡焊接时产生的细微碎屑飞溅，也能让操作人员直观观察到焊接工位的工作状态，出现卡料时能第一时间发现处理。
