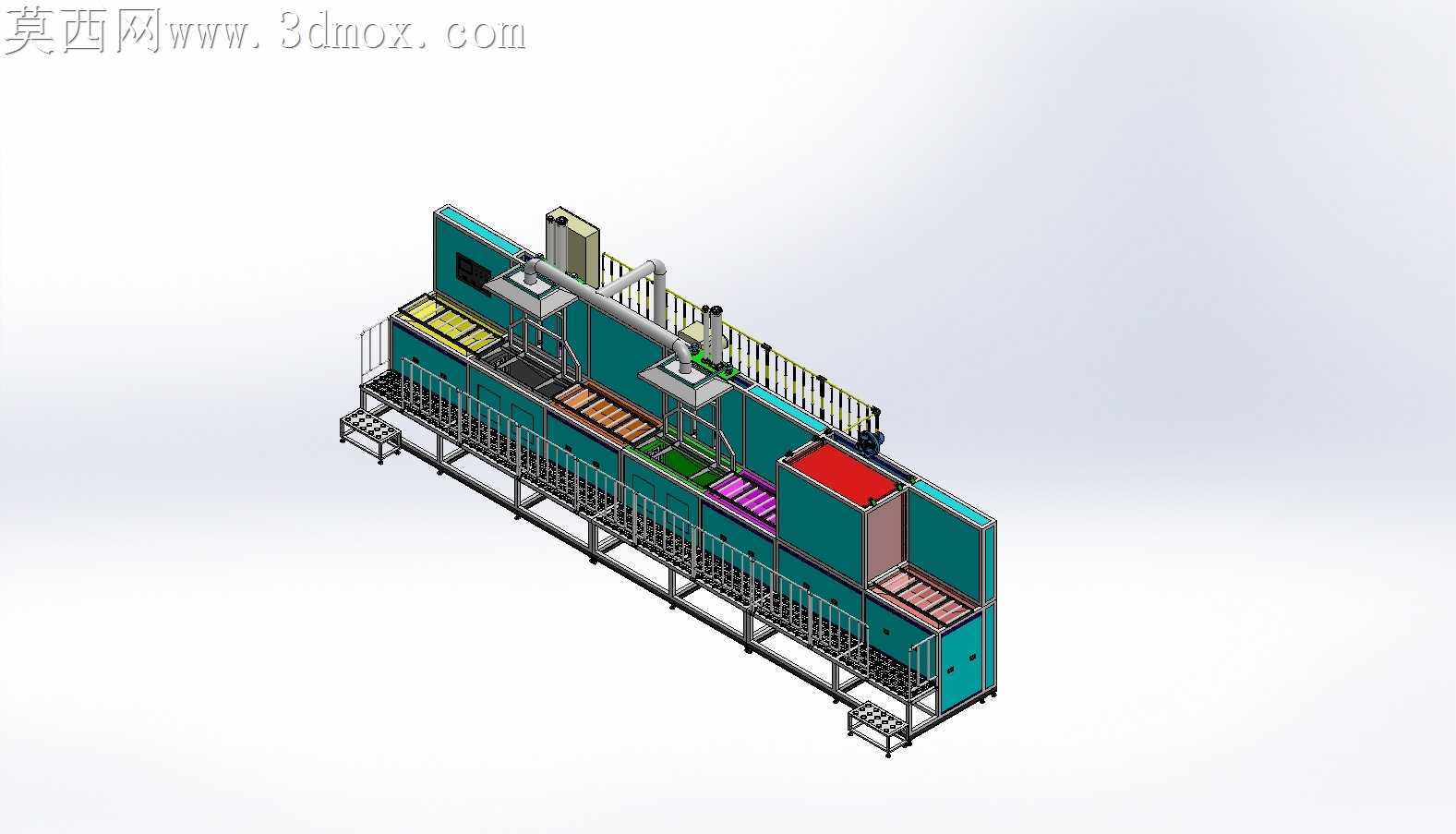

多槽式工业超声波清洗设备结构设计

车间里常见的单槽超声波清洗设备，往往面临工件粗洗、精洗、漂洗工序无法连贯完成的痛点，工件转移过程中残留的清洗液滴落既污染工位地面，也容易带着粗洗槽的杂质进入精洗环节，拖慢清洗效率还影响最终清洁度。这套多槽清洗结构的设计，从加工适配的角度出发，把不同工序的槽体做了集成式排布，相邻槽体的衔接边做了15度的倾斜导液角，工件转移时滴落的液体能顺着导角回流对应槽体，不会在槽体接缝处积留残液腐蚀焊接缝。槽体的支撑框架没有采用常见的方通满焊结构，而是在槽体底部预留了3毫米的形变余量，毕竟超声波工作时槽体长期受高频振动影响，满焊结构很容易在焊缝处产生应力开裂，预留的形变间隙配合减震胶垫的安装位，能把振动传导到框架的应力分散到各个支撑脚，避免长期运行后框架出现焊缝开裂的问题。侧边的管路排布没有走常规的底部走管方案，而是把供液、排液管路都布置在槽体侧后方的开放式走线架上，后期维护时不需要钻到设备底部拆管，站在设备侧面就能完成管路更换和阀门检修，走线架上还预留了超声波发生器的线缆固定位，避免线缆和高温的排液管长期接触出现外皮老化。槽体内部的换能器安装位做了沉台设计，换能器贴装后不会突出槽体内壁，工件取放时不会磕碰换能器表面，沉台的加工公差控制在0.1毫米以内，保证换能器和槽壁的贴合度足够，不会因为贴合间隙导致超声能量损耗。槽体之间的工件移送轨道做了可调节高度的支撑脚，不同尺寸的清洗篮都能适配，轨道的滑轮采用耐酸碱的POM材质，长期接触清洗液也不会出现锈蚀卡滞的问题，轨道末端还做了限位挡块，避免推送清洗篮时用力过猛撞坏槽体端部的溢流结构。溢流口的位置比槽体上沿低20毫米，清洗过程中浮在液面的油污能顺着溢流口流入集油槽，不会因为液面波动溢出到设备外部，集油槽做了抽拉式结构，清理油污时不需要拆开设备侧板，直接抽出集油槽就能完成清理。设备底部的接水盘做了整体式折弯设计，没有拼接焊缝，哪怕出现管路漏液的情况，液体也会全部汇集在接水盘内通过预留的排污口排出，不会渗漏到车间地面。每个槽体的加热管安装位都做了独立的检修口，加热管损坏时只需要拆开对应槽体的检修盖板就能更换，不需要排空所有槽体的清洗液，能大幅减少设备维护的停机时间。
