汽车小型塑料灯具超声波焊接设备结构

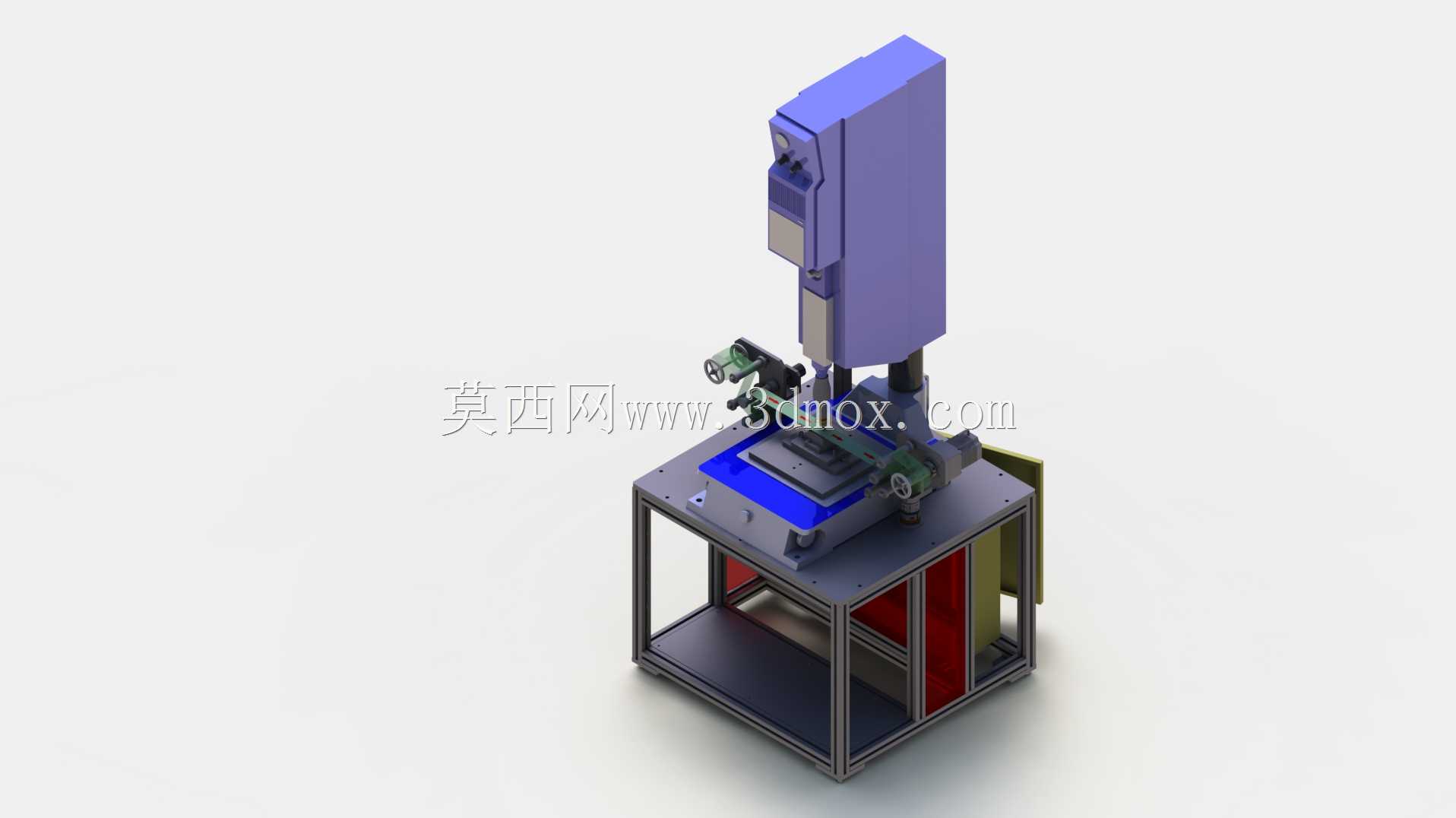

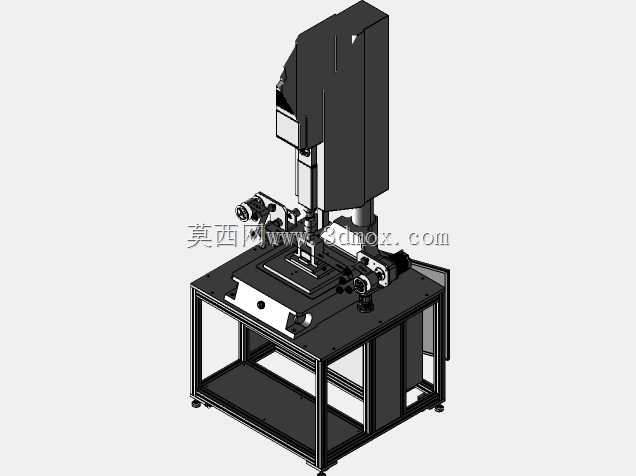

　　这套设备主要面向汽车外饰小型塑料灯具的装配工序，解决塑料灯壳与透光罩之间的气密熔接需求，在汽车零部件配套厂的灯具装配线上，这类设备属于工位级专用工艺装备，适配小尺寸信号灯、车内阅读灯、门灯这类塑料组件的焊接作业，相比胶粘、卡扣连接工艺，超声波焊接的熔接面一致性更好，气密性能稳定，不会出现胶层老化溢胶的问题，也不需要额外的卡扣装配工位，单工位作业节拍可以控制在15秒以内，满足中小批量灯具生产的线体节拍要求。从结构布局来看，设备采用方通焊接机架作为承载主体，机架底部预留了电气元件安装腔，侧面设置可拆卸检修门板，门板上预留散热通风格栅，机架台面采用加厚钢板加工，平面度控制在0.1mm/m以内，保证上层工装夹具的安装基准精度，

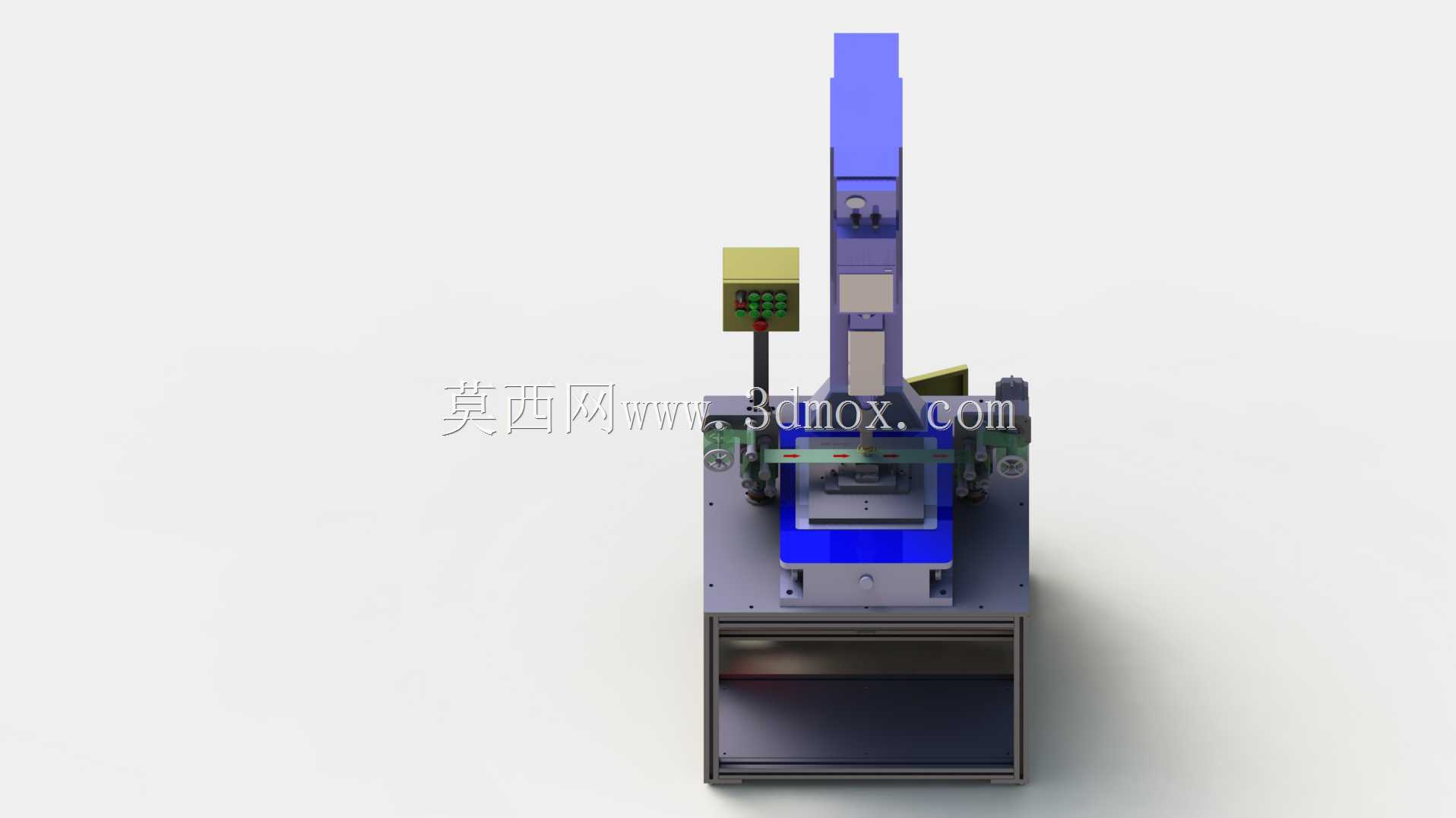

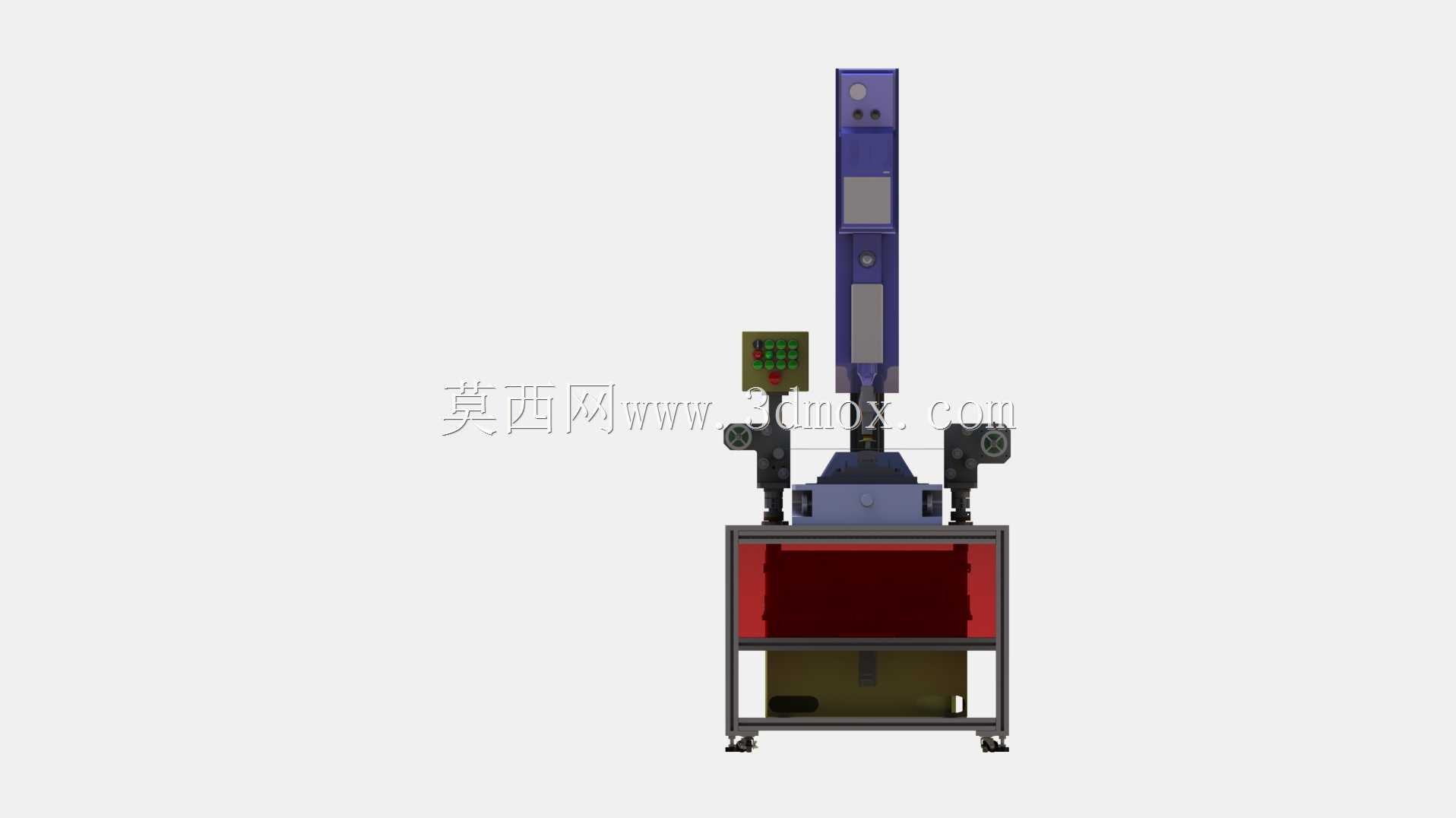

　　台面边缘做了倒角处理，避免操作人员磕碰划伤，机架底部配置可调脚杯，可以在不平整的车间地面上调整设备水平，调整范围±15mm，不需要额外制作安装地基，直接放置在硬化车间地面即可投入使用。上部的焊接执行单元采用立式立柱导向结构，超声波换能器与焊头集成在垂直滑台上，滑台采用双直线导轨导向，配合气缸驱动实现垂直方向的进给动作，导向精度可以保证焊头下压时的位置偏差不超过0.05mm，避免焊头偏位压伤塑料工件表面，焊头的下压行程设置了硬限位与软限位双重保护，硬限位采用可调螺栓结构，限制焊头的最大下压深度，软限位通过磁性开关检测气缸行程位置，出现异常下压时会立即触发设备急停，防止焊头过压损坏工件或者设备本身。工件定位工装安装在台面中部，针对小型汽车灯具的外形做了仿形定位设计，定位块采用电木材质加工，避免刮伤塑料工件表面，工装上设置了手动快速夹钳，工件放置到位后扳动夹钳即可完成压紧，不需要额外的气动或者液压夹紧结构，简化了设备的气路配置，工装的安装位置设置了定位销孔，更换同系列不同型号灯具的工装时，不需要重新校准位置，直接通过定位销定位即可快速换型，换型时间可以控制在10分钟以内，适配多品种小批量的灯具生产需求。设备的操作按钮设置在工装前方的台面上，采用双手启动按钮设计，操作人员必须双手同时按下按钮才会启动焊接流程，避免单手操作时另一只手停留在焊接区域造成安全事故，台面侧面设置了急停按钮，出现异常情况时拍下即可切断设备动力输出，

　　焊接参数的调节单元集成在立柱上部的控制盒内，可以根据不同塑料材质的焊接需求，调整焊接时间、保压时间、焊头压力参数，适配PP、ABS、PC等不同材质汽车塑料件的焊接工艺要求。从安装边界来看，设备整体占地面积约0.8平方米，整机高度约1.8米，不需要额外的吊装设备，两名操作人员即可完成设备的移位与就位，设备的气路接口设置在机架后侧，接入0.5-0.7MPa的压缩空气即可正常工作，电源采用常规220V工业供电，不需要额外配置专用动力电源，适合布置在生产线的旁侧工位，不需要单独隔离作业区域，焊接过程中不会产生焊烟、飞溅等污染物，不需要配套额外的除尘防护设施，作业噪音控制在75分贝以内，符合车间作业环境的噪音要求。在结构设计过程中，

　　重点考虑了小型灯具焊接的对位精度问题，因为小型灯具的熔接面宽度通常只有1-2mm，焊头的对位偏差直接影响焊接强度与外观质量，所以在导向结构的选型上，选用了预压等级的直线导轨，消除导轨间隙带来的位置偏差，同时焊头与换能器的连接采用法兰盘定位，每次更换焊头后不需要重新校准垂直度，法兰盘的止口配合精度可以保证焊头端面与工装台面的平行度误差不超过0.03mm，保证整个熔接面的压力均匀，不会出现局部虚焊或者过焊的问题。机架的焊接结构做了去应力处理，焊接完成后经过时效处理再进行台面加工，避免长期使用过程中机架变形影响焊接精度，电气元件的布线全部在机架内部的线槽内布置，外部没有明线，避免车间作业过程中线缆被工件或者工具刮损，设备的外表面采用喷塑处理，耐油污耐刮擦，适合车间的生产环境，日常清理只需要用抹布擦拭表面即可，不需要特殊的维护保养。
