粉水泥窑燃烧器分层结构三维设计

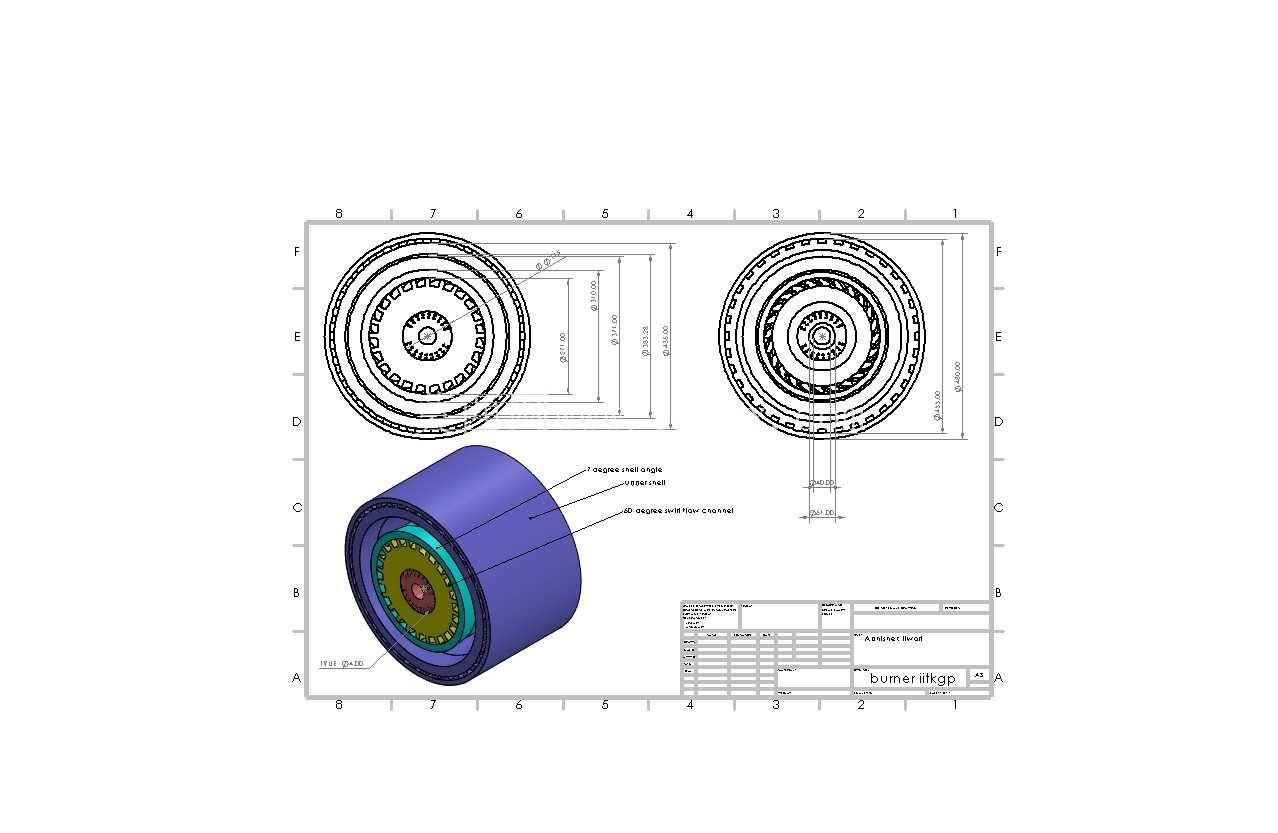

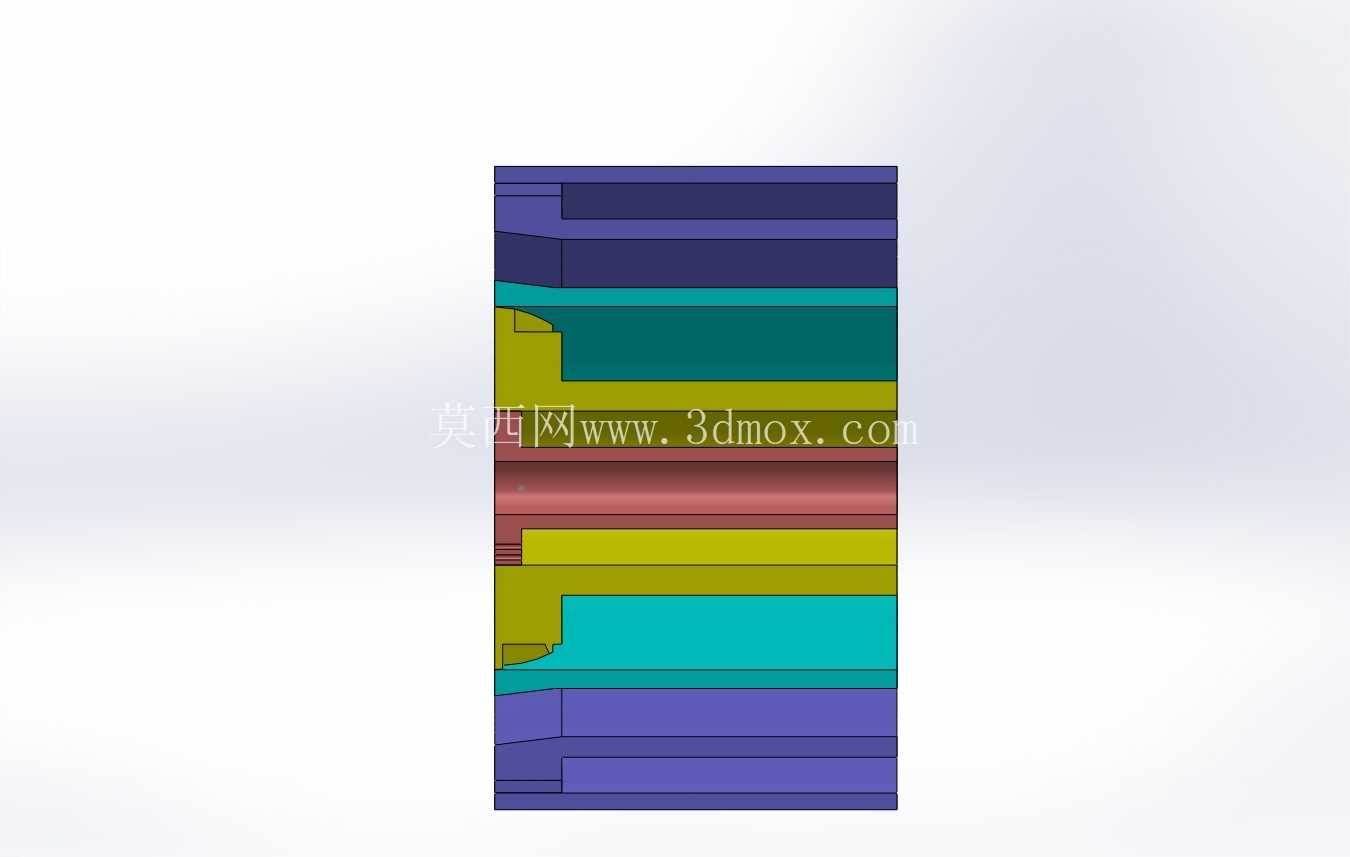

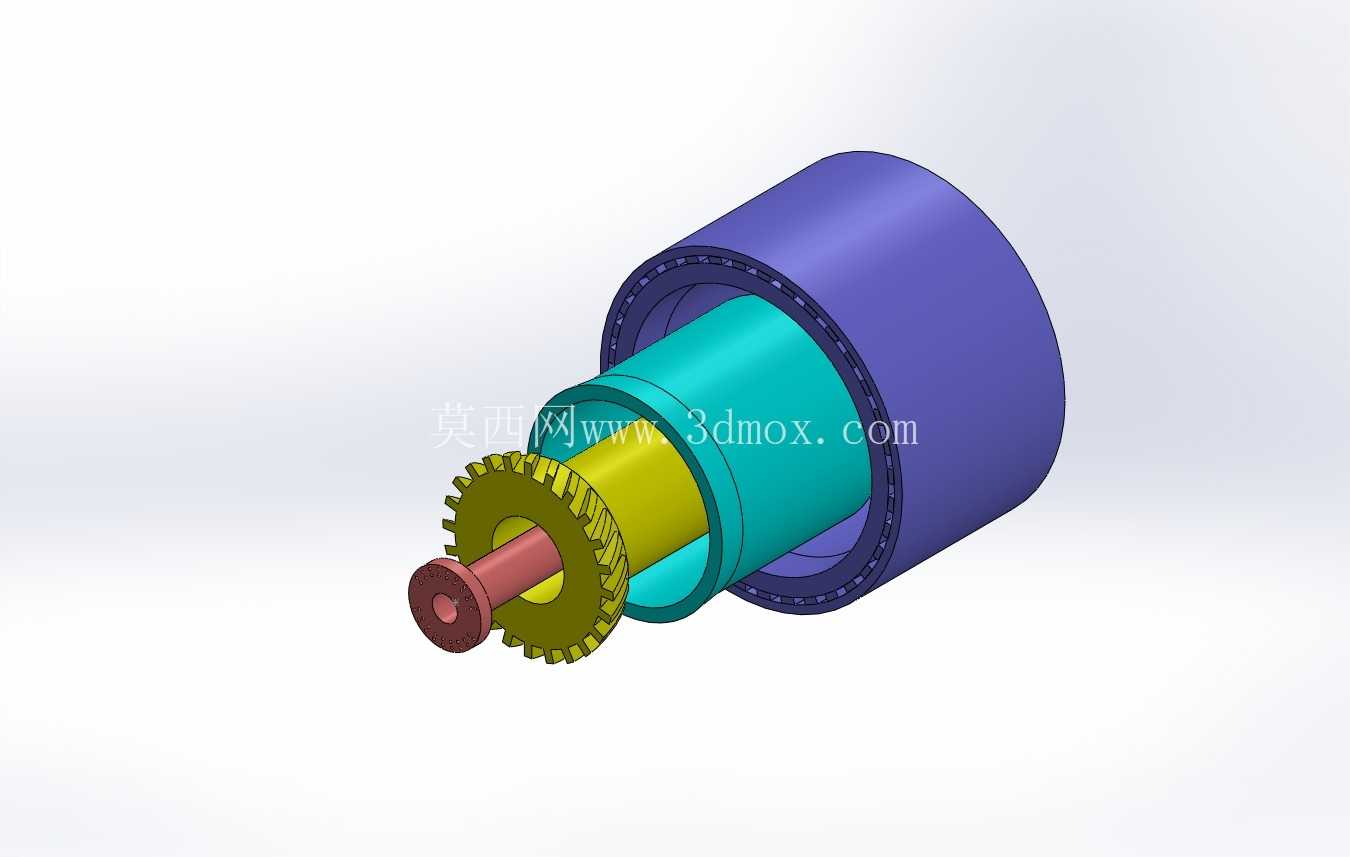

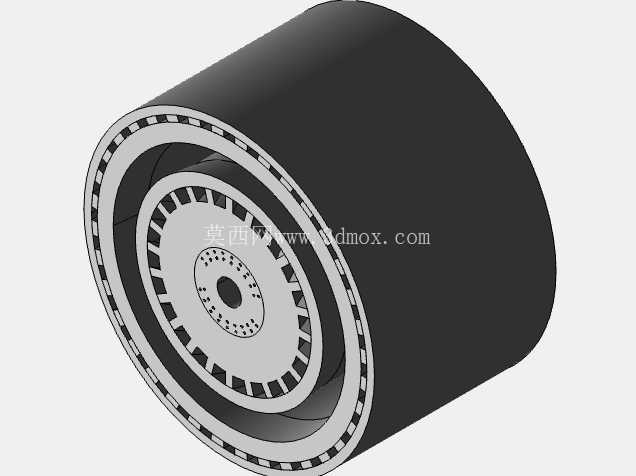

在新型干法水泥熟料生产线的窑头作业段，燃烧器作为核心热力输出部件，直接决定窑内煅烧温度场分布、熟料烧成质量与整条产线的能耗水平，本次设计的粉水泥窑燃烧器，核心围绕多通道分层送风送料的结构逻辑搭建，适配水泥窑内高温、高粉尘、强热震的极端作业环境。从实际应用场景来看，水泥回转窑在运行过程中需要稳定的火焰形态，既要保证烧成带长度维持在合理区间，避免局部高温冲刷窑皮损伤耐火衬里，又要保证煤粉与助燃空气充分混合，降低不完全燃烧带来的热损失与有害排放，这就要求燃烧器的各层流道出口风速、喷射角度、覆盖范围经过精准匹配。本次结构设计采用多层同轴嵌套的布局形式，从中心向外依次设置不同功能的流道通道，中心区域预留点火与火焰稳定通道，保证低负荷工况下火焰不脱火、不熄灭；相邻层为煤粉输送通道，采用渐缩式出口结构提升煤粉喷出初速度，让煤粉颗粒在喷出后快速扩散，与周边助燃空气充分接触；外层设置多股不同旋向的送风通道，通过直流与旋流风的配比调整，可灵活改变火焰的扩散角与长度，适配不同窑径、不同熟料产能下的煅烧需求。在设计思路上，整个结构优先考虑流场的均匀性，各层流道的壁厚经过热应力校核，避免长期高温作业下出现形变导致流道间隙不均，影响出口流场的对称性；各层通道之间预留合理的膨胀间隙，抵消高温下金属材料的热伸长量，防止结构卡涩或焊缝开裂。从安装边界来看，该燃烧器采用圆形截面同轴结构，整体外轮廓为规则圆柱形态，安装时可直接与窑头罩的预留安装法兰对接，轴向可通过配套的行走机构调整伸入窑内的深度，径向可通过调整支架微调喷射角度，适配不同窑型的安装位差；各层流道的接口均设置在燃烧器尾部端面上，分别对应煤粉管路、一次风管路、冷却风管路的连接位，接口尺寸与现有水泥产线常用管路规格匹配，无需额外制作过渡连接件即可完成装配。从功能特性来看，分层结构的设计让燃烧器可根据煤质变化调整各通道的风量配比，比如在使用挥发分较低的无烟煤时，可加大内层旋流风的比例，增强出口处的烟气回流，提升煤粉着火区域的温度，保证煤粉及时着火燃尽；在使用挥发分较高的烟煤时，可加大外层直流风的比例，拉长火焰长度，避免局部高温集中烧坏窑皮。流道内壁做耐磨处理，应对煤粉输送过程中的颗粒冲刷，延长设备的连续运行周期；最外层设置冷却风通道，在燃烧器外壁形成低温风膜，隔绝窑内高温辐射，降低燃烧器本体的工作温度，减少高温氧化带来的材质损耗。在结构细节处理上，各层流道的出口端采用耐高温耐磨的合金材质堆焊处理，出口边缘做圆滑过渡，避免出现锐角导致的应力集中，同时减少气流喷出时的局部涡流损失；各流道之间的支撑件采用流线型截面设计，尽可能降低支撑结构对流道内气流的阻挡，保证出口处气流周向分布均匀，避免火焰偏斜冲刷窑壁。整个模型的结构拆分完全贴合实际加工与装配逻辑，每层流道均可独立拆分，方便后续做局部结构优化与流场仿真分析，可直接用于CFD仿真前的几何模型搭建，也可作为同类型燃烧器结构改型的设计参考，帮助设计人员快速理解多通道燃烧器的分层布局逻辑，减少前期方案设计的重复建模工作量。
