桁架式四旋翼飞行载具结构设计方案

　　这款四旋翼飞行载具采用桁架式机臂结构设计，核心思路是在保证结构刚度的前提下最大化降低整机自重，适配中小载荷的民用航拍、园区巡检、轻量物资投送等场景。从结构布局来看，机身主体采用上下分舱设计，上部舱段预留飞控板、GPS模块、数传天线的安装位，舱盖通过侧边卡扣与机身主体连接，无需额外螺丝即可快速开启，方便日常调试与元器件更换；下部舱段为电池仓，适配常规3S/4S锂聚合物电池，仓内设置防滑筋位与绑带挂点，可避免飞行过程中电池移位影响整机重心。

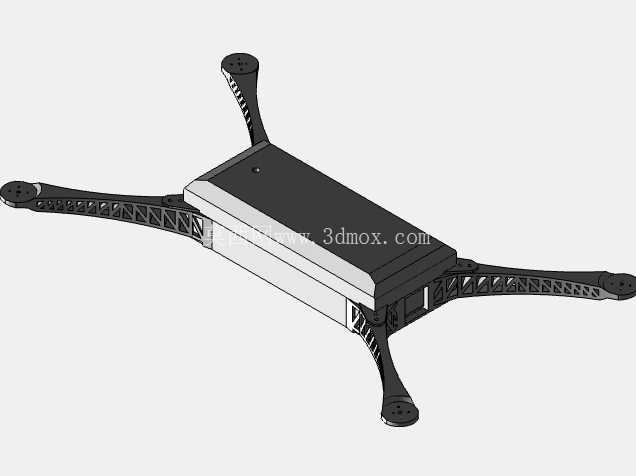

　　机臂部分采用镂空桁架构型，区别于传统实心圆管或方管机臂，这种等强度桁架结构通过斜向加强筋传递受力，在机臂末端电机安装座位置做了局部加厚处理，可抵消电机高速转动带来的振动，同时将机臂根部与机身主体的连接位置做了圆弧过渡，避免应力集中导致的起降冲击断裂。从安装边界来看，机臂末端电机安装孔位适配22系列、23系列无刷电机，孔距为标准16mm与19mm通用规格，可兼容多数主流桨夹安装需求；起落架集成在机臂末端下方，采用一体化短支脚设计，无需额外组装起落架配件，支脚底部做了圆弧倒角处理，降落时可分散冲击载荷，同时避免刮蹭地面异物。实际使用场景中，这种桁架结构机架的抗风表现优于同重量的实心管机架，因为镂空结构可减少侧风对机臂的正面推力，在3-4级风环境下飞行姿态更稳定；结构维护方面，单根机臂通过两颗M3螺丝与机身主体连接，炸机后可单独更换受损机臂，无需更换整个机架主体，降低后期维护成本。机身中部的走线槽采用隐藏式设计，所有电调信号线、电源线均可从机臂内部的镂空通道穿入机身舱内，避免线材外露导致的飞行风阻增大，也能减少线材被桨叶打到的风险。

　　从尺寸边界来看，整机对角电机轴距为350mm级别，属于中小型四旋翼机架，可收纳进常规双肩背包的隔层中，适合外场携带作业；机身主体宽度为80mm，长度为120mm，上部飞控安装位预留了30.5mm×30.5mm的标准飞控安装孔距，可直接适配主流开源飞控与商用飞控系统，无需额外打孔改装。结构强度验证层面，这种桁架机臂的静态承重可达单臂2kg，整机最大起飞重量可控制在1.2kg以内，预留了足够的载荷余量搭载运动相机、小型喊话器或轻量化检测传感器。机臂的桁架筋条厚度为1.5mm，在保证刚度的同时留有一定的形变余量，发生轻微碰撞时可通过微小形变吸收冲击能量，不会直接出现脆性断裂。

　　机身主体的上下壳连接位设置了定位止口，组装时可快速对齐，不会出现上下壳错位导致的舱内元器件挤压问题；电池仓的入口处做了导向斜角，更换电池时可快速滑入仓内，无需反复对位。不同于一体成型的注塑机架，这种桁架结构的机架在三维建模阶段就做了拓扑优化，将非受力区域的材料全部去除，既降低了整机自重，也减少了生产环节的材料消耗，适合小批量定制生产与3D打印快速打样验证。在巡检作业场景中，该机架可在机身下部预留的安装位搭载可见光摄像头，配合飞控的定高定点功能，可完成园区周界巡检、电力线路轻度巡检等任务；在航拍场景中，机身前部预留的相机安装位可搭载小型运动相机，桁架结构的减振特性可减少机臂振动传递到相机端，提升航拍画面的稳定性。
