四旋翼航拍作业无人机机身结构设计

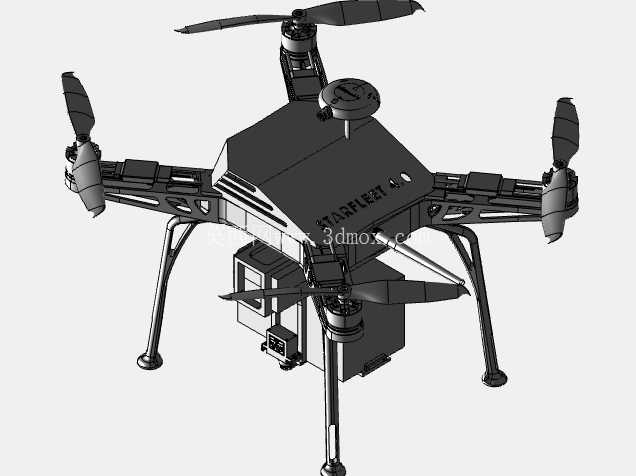

　　这套四旋翼无人机的机身结构设计，核心围绕低空作业场景的实际使用需求展开，覆盖航拍测绘、小型物资投送、农林植保巡检等常见民用低空作业场景，结构设计优先保障飞行过程中的结构稳定性与载荷适配性，避免飞行过程中出现结构共振、载荷偏移等影响飞行安全的问题。从结构组成来看，整套机身包含上盖、机臂连接框架、起落支腿三个核心部分，整体采用轻量化结构设计思路，在保障结构强度的前提下尽可能降低机身自重，整套车架部分的自重控制在150克，适配行业内通用的1045规格螺旋桨，匹配常用的22系列无刷电机安装位，不需要额外做安装孔位的二次改装就能直接完成动力系统的装配。

　　设计过程中，机臂与中心框架的连接位置做了加厚的筋位处理，抵消电机高速运转时产生的振动传导，避免振动传递到中心舱内的飞控、电池、任务载荷等部件，影响飞控传感器的采样精度或是航拍画面的清晰度。上盖部分做了弧形的导流造型，既能够降低低空飞行时的风阻，也预留了GPS模块、数传天线的安装凸起位，不需要额外在机身外部加装固定支架，减少飞行过程中的突出结构带来的风阻与磕碰风险。中心舱的内部空间做了分层设计，上层预留飞控板、GPS模块的安装位，下层可以放置标准规格的航模锂电池，舱体侧面预留了电调的走线槽位，所有动力线、信号线都可以沿着框架内部的走线槽布置，避免线材外露缠绕到螺旋桨上引发飞行事故。起落支腿采用向外倾斜的支撑结构，支腿底部做了圆弧过渡的脚垫，降落时能够起到一定的缓冲作用，同时支腿的高度预留了足够的下方载荷安装空间，可以在机身底部挂载小型运动相机、植保喷洒模块或是轻量的物资投放装置，不会因为支腿高度不足导致载荷在起降过程中磕碰地面。机臂部分采用一体化的框架连接结构，四个机臂的安装孔位采用统一的公差标准，单个机臂损坏时可以直接替换同规格配件，不需要对整个中心框架做更换，降低后期的维护成本。

　　整套结构的安装边界做了充分的适配考量，中心框架的电机安装座孔位匹配标准的19mm、25mm管径机臂的安装尺寸，能够兼容市面上绝大多数的消费级、工业级四旋翼动力套装，上盖与框架之间采用卡扣加螺丝的双重固定方式，日常检修内部设备时只需要拧下固定螺丝就可以掀开上盖，不需要拆解整个机身结构。在结构强度校核层面，框架的受力位置都做了圆角过渡处理，避免应力集中导致的飞行过程中结构断裂问题，整体结构能够承受最大2kg的起飞重量，在3-5级风的作业环境下依然能够保持足够的结构刚性，不会出现机臂抖动影响飞行姿态的问题。

　　起落架的支撑跨度经过反复调整，保障降落时的重心稳定，即使在有一定坡度的地面降落也不容易出现侧翻的情况，支腿的结构采用空心减重设计，在保障支撑强度的同时进一步降低自重，给动力系统和任务载荷留出更多的重量冗余。整套结构没有多余的装饰性设计，所有的造型结构都服务于功能需求，比如上盖的散热槽位置正好对应电调与飞控的发热区域，飞行过程中气流可以通过散热槽带走舱内的热量，避免长时间飞行时电子设备因为积热出现工作异常的问题。机臂末端的电机安装座做了水平校准基准面，装配时可以直接以基准面为参考调整电机的安装水平度，减少后期调试飞控时的校准工作量，保障四个电机的推力方向保持垂直向上，避免因为电机安装倾斜导致的飞行姿态偏移、动力浪费等问题。
