机架式24口光电复用网络交换机结构设计

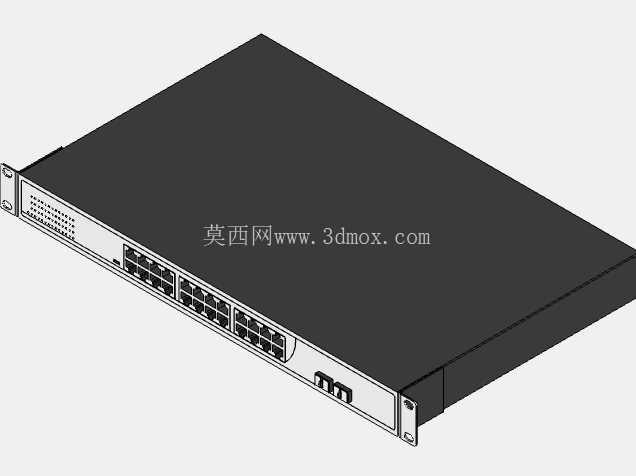

做通讯机房配套结构设计快十年，经手的接入层交换机三维建模项目不下百个，这次拿到的24口光电复用机架式交换机模型，刚打开数模就注意到不少贴合工程落地的细节设计。先从安装边界说起，标准19英寸机架安装是这类设备的硬性要求，模型两侧的安装挂耳严格匹配机柜立柱孔位，挂耳上的长圆孔预留了前后微调余量，现场施工时就算机柜立柱存在轻微的安装偏差，也能顺利对位固定，不会出现孔位错位拧不上螺丝的问题。设备整体深度控制在400mm以内，刚好适配常规网络机柜的进深要求，不会因为设备过长顶到机柜后部的理线架或者线缆桥架，也不会因为过短导致前部接口突出机柜面板太多，影响机房整体美观和前门闭合。

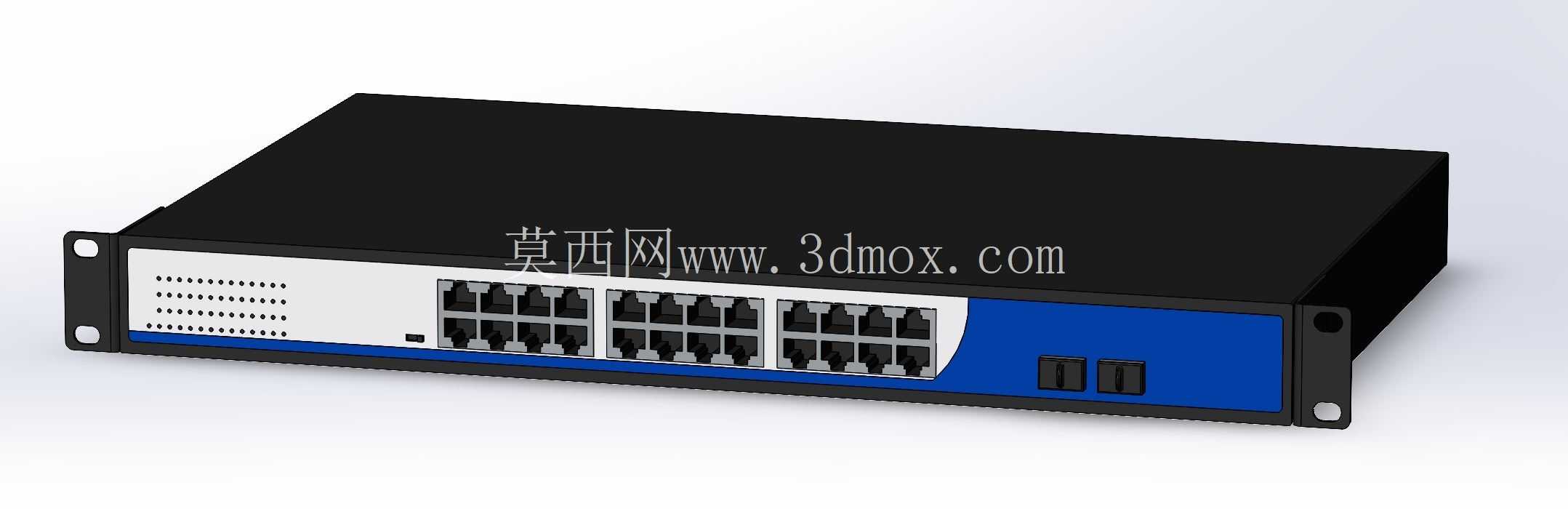

再看功能布局，前面板的24个RJ45电口分成三组排列，每组8个口，对应内部三块独立的交换板卡，这种分块布局的好处是后期维护时可以单独更换故障板卡，不用整体拆解设备，降低运维成本。电口旁边预留的状态指示灯开孔位置刚好对应每个端口的上方，运维人员站在机柜前不用弯腰凑近就能直观看到每个端口的链路状态、速率匹配情况，不用额外打光查看。右侧的两个光口插槽做了内凹设计，比电口平面内缩2mm，插入光模块之后，模块的拔插卡扣不会突出面板，避免机房理线时被线缆剐蹭导致模块松动脱落，光口下方的两个功能按键做了防误触的凸台包围，日常清理机柜或者插拔线缆时不会误按复位键导致设备重启断网。

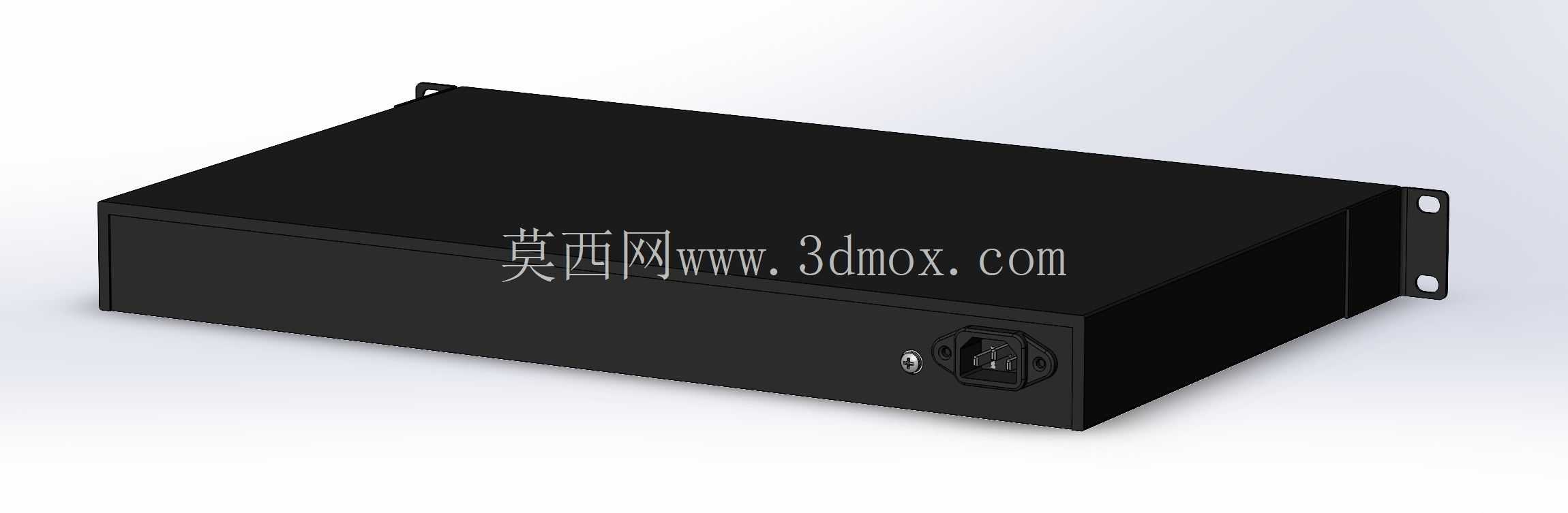

壳体部分采用1.2mm厚的冷轧钢板折弯成型，模型里的折弯圆角、压铆螺母柱位置都完全符合钣金加工工艺要求，没有出现无法落料或者折弯干涉的结构。顶部的散热格栅采用长条冲网孔设计，孔位间距经过核算，既保证足够的通风散热面积，又能防止较大的灰尘颗粒直接落入设备内部，同时满足电磁屏蔽的要求，不会因为开孔过大导致设备电磁辐射超标或者外界电磁干扰影响交换性能。设备后部的电源接口、接地柱位置都做了加强筋处理，频繁插拔电源线或者拧动接地螺丝时不会造成壳体局部变形，接地柱的螺纹规格采用通用的M4规格，现场施工时不用特意准备特殊规格的接线端子，用常规的机房接地端子就能直接连接。

从应用场景来看，这类交换机主要用在中小机房的接入层、办公楼宇的楼层弱电间、工业厂区的监控组网场景，模型里的结构设计充分考虑了不同场景的安装适配性：除了机架安装的挂耳，壳体底部预留了壁挂安装的孔位，在没有机柜的小型弱电间里，可以直接用膨胀螺丝固定在墙面，不用额外采购安装托盘。内部的PCB安装柱高度统一留了8mm的间隙，一方面给板卡上的电容、芯片预留足够的散热空间，另一方面避免板卡直接贴在金属壳体上造成短路风险，电源模块位置单独做了隔离仓，和交换板卡之间用金属挡板隔开，减少电源工作时的电磁干扰对数据传输的影响，同时电源仓的散热孔单独开设，形成独立的散热风道，避免电源产生的热量扩散到交换板卡区域，提升设备长时间工作的稳定性。

建模过程中对装配间隙的控制也很到位，前面板的塑料装饰条和金属壳体之间的配合间隙控制在0.3mm以内，既不会因为间隙过大出现晃动异响，也不会因为间隙过小导致装配时出现卡扣断裂的问题，两侧的通风槽和内部风道对齐，冷空气从两侧进风，经过板卡上的散热片带走热量后从顶部格栅排出，形成顺畅的对流散热路径，不用额外加装风扇就能满足满负载工作时的散热需求，降低设备运行噪音，适合对噪音有要求的办公区域组网使用。
