工业级多接口路由交换设备结构设计

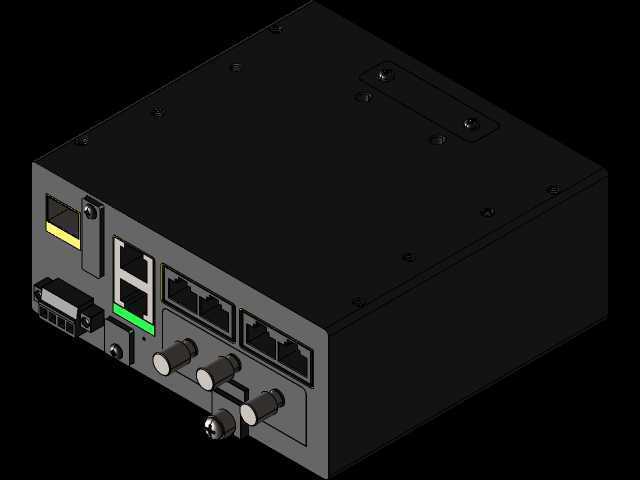

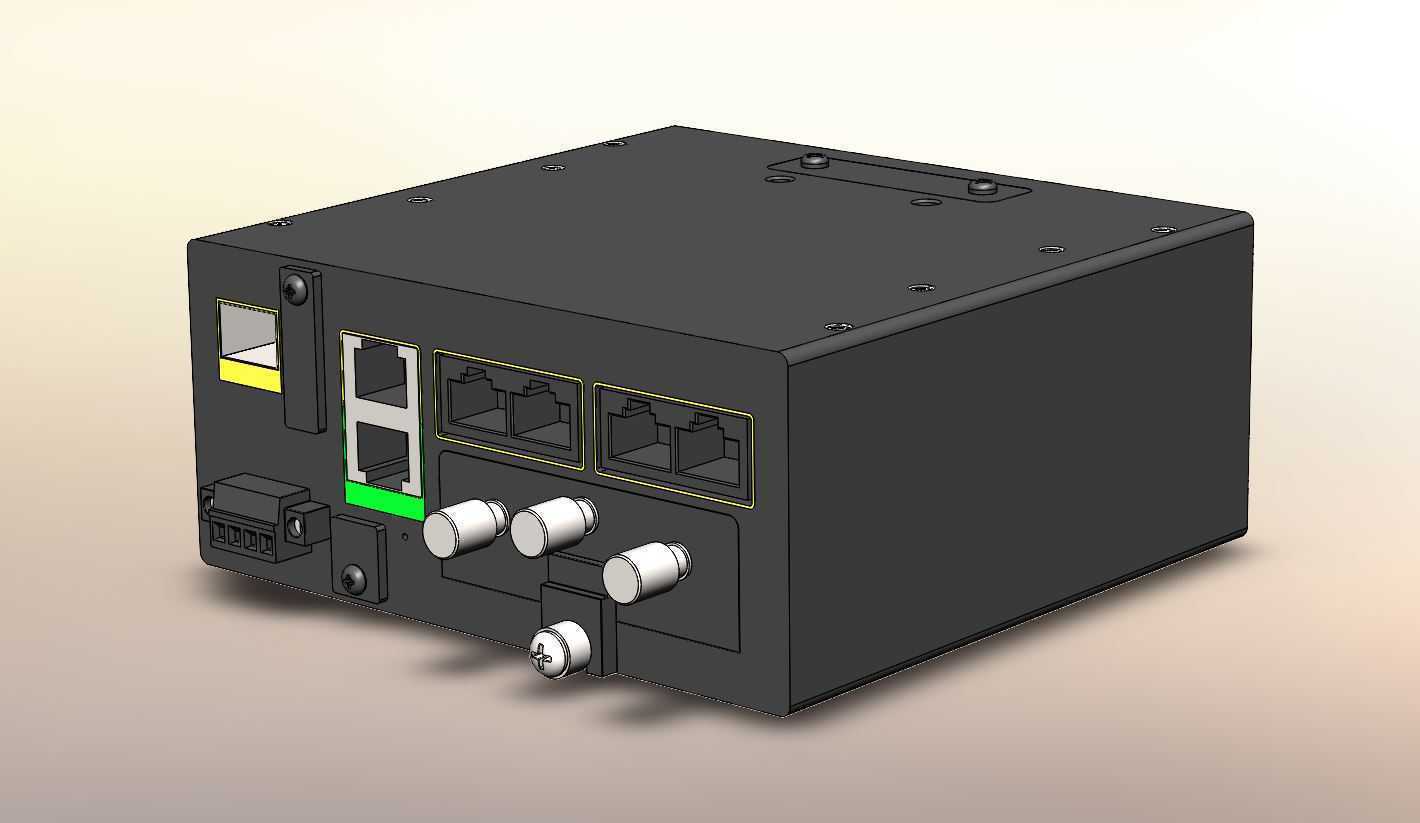

　　这款工业路由交换设备的结构设计，首先围绕工业现场复杂的安装与使用环境展开，壳体采用一体折弯钣金成型工艺，边角做圆弧过渡处理，避免安装运维过程中剐蹭线缆或操作人员，整体方正紧凑的外形适配标准DIN导轨安装场景，也支持壁挂固定，安装孔位预留了足够的操作空间，适配M4规格的固定螺丝，安装边界预留了两侧各15mm的散热间隙，顶部预留走线空间，不会和柜内其他布线产生干涉。从接口布局来看，前面板的接口排布完全遵循工业现场的接线操作逻辑，电源接口设置在最左侧，搭配防松脱的接线端子结构，避免现场振动导致的供电中断，紧邻电源侧设置了状态指示灯组，不同颜色的灯珠对应电源、系统、各端口链路状态，运维人员无需开盖即可快速判断设备运行状态。

　　以太网接口区域做了分组排布，两个上行千兆电口搭配四个下行百兆电口，接口旁预留了标签粘贴位，方便现场运维标记端口对应的链路去向，同时接口处做了金属屏蔽层延伸设计，提升电磁干扰较强的工业现场的通讯稳定性。串行通讯接口采用同轴端子结构，搭配固定螺柱，接插后可通过螺母锁紧，避免设备运行过程中因振动导致接口松脱，适配工业现场常见的串口设备数据采集需求。设备内部的结构设计做了分层处理，电源板与主控板之间设置金属屏蔽隔板，避免电源模块的电磁干扰影响主控芯片的运行稳定性，散热结构采用壳体接触式导热设计，主控芯片与电源模块的发热面通过导热硅胶垫直接贴合到金属壳体上，无需额外加装散热风扇，既降低了设备运行的故障点，

　　也避免了风扇积尘导致的散热效率下降问题，适配多粉尘、高湿度的工业现场环境。壳体的拼接处做了嵌入式防水胶条槽，组装后胶条压缩量控制在30%左右，可实现IP40级别的防护能力，阻挡现场的粉尘、溅水进入设备内部，所有接口处的缝隙也做了对应的密封处理，接插件选用工业级耐高低温规格，可在-40℃到75℃的环境温度范围内稳定运行。设备的底部设置了导轨卡扣结构，卡扣采用弹性尼龙加玻纤材质，拆装时只需拨动卡扣锁舌即可快速完成设备在导轨上的固定与拆卸，无需额外工具，大幅提升现场安装运维的效率，卡扣的锁紧力度经过调校，即使在有持续振动的设备旁安装，也不会出现松脱滑落的问题。从设计细节来看，壳体表面采用哑光喷塑处理，既提升了壳体的耐腐蚀能力，

　　也避免了柜内灯光反射导致的指示灯观察误判，所有外露的固定螺丝均采用不锈钢材质，避免长期使用出现锈迹影响设备拆装。内部走线全部采用卡槽固定，避免线缆晃动导致的接插件受力松脱，主板固定柱采用铜柱隔离，既保证了固定强度，也实现了主板与壳体之间的接地连通，提升设备的抗浪涌能力。这款设备主要面向工业现场的边缘数据采集、多设备组网场景，可在工厂自动化产线、配电房监控、轨道交通沿线站点、户外安防监控组网等场景中使用，能够同时接入多台以太网设备、串口采集终端，实现现场数据的汇聚上传，稳定的结构设计能够适配各类复杂的工业安装环境，减少现场运维的频次与成本。
