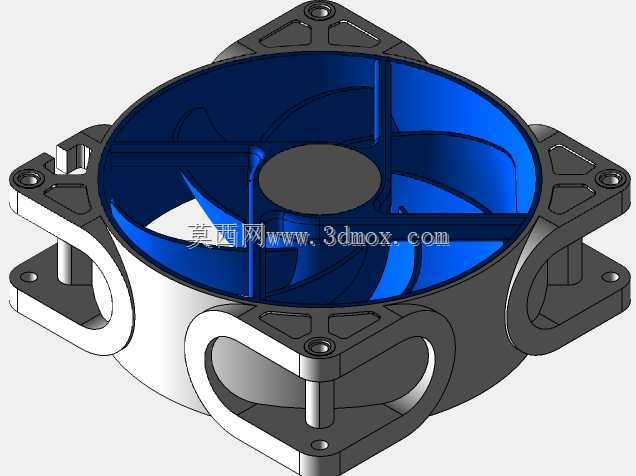

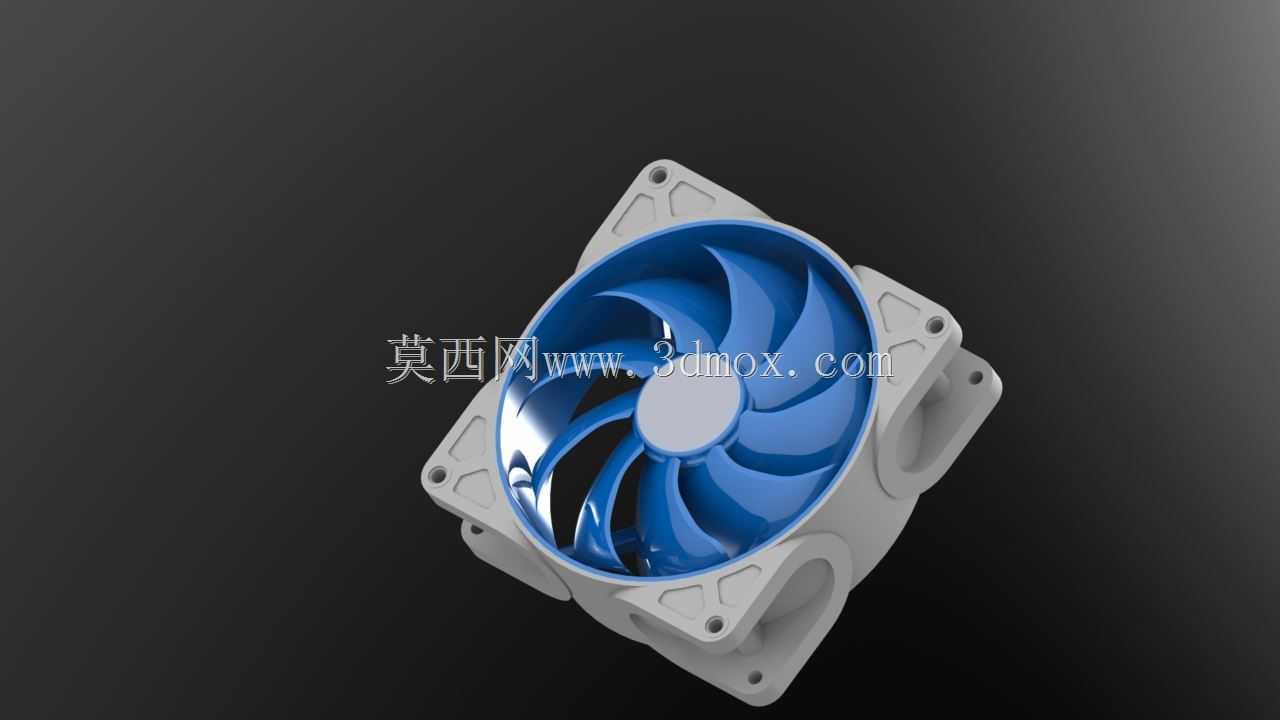

这款轴流散热结构的设计,最初是针对紧凑机箱内部的风冷散热需求做的优化,日常在工控机柜、小型伺服驱动舱、桌面级计算设备的散热场景里,这类结构的应用覆盖度非常高。区别于常规无挂耳的方形轴流扇,这款结构在扇框四个对角位置做了一体化的C型快装挂耳,挂耳上预留了沉头安装孔,同时挂耳内侧做了限位凸台,安装时不需要额外加装固定支架,直接将挂耳卡入机柜预设的安装槽位,再通过螺丝锁紧即可完成固定,相比传统四边锁螺丝的结构,能减少至少一半的安装工时,同时挂耳的弧形过渡设计也能避免安装时刮伤机柜内部的走线。
从功能特性来看,扇叶采用了七片大后掠角的曲面叶片设计,叶片前缘做了薄化切边处理,能在相同转速下降低叶片切割气流产生的紊流噪音,叶片根部与轮毂的连接位置做了圆弧过渡加强,避免长期高转速运行下叶片根部出现应力集中断裂的问题。扇框的内侧做了一圈导流环结构,和叶片外缘的间隙控制在0.8mm,这个间隙值是经过多轮流场仿真验证的,间隙过大会产生叶尖漏流损失,降低风压,间隙过小则会因为加工公差、运行震动导致叶尖刮蹭扇框,0.8mm的间隙既能保证风压输出效率,也能给加工和运行形变留出足够的安全余量。扇框的四个边角除了挂耳结构之外,还预留了常规的通孔安装位,兼容传统的螺丝固定安装方式,能适配不同的安装场景,不需要单独开模做不同版本的扇框,能有效降低生产开模成本。

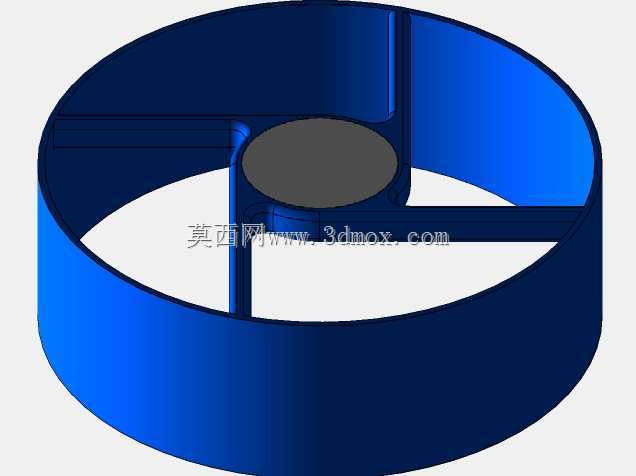

设计过程中,首先是确定核心的性能边界,针对1U-2U高度的紧凑机柜空间,扇体的整体厚度控制在25mm,外框的方形主体尺寸为80mm*80mm,这个尺寸是行业内通用的80系散热扇的标准安装尺寸,能直接替换同规格的常规散热扇,不需要改动原有设备的安装结构。挂耳的突出尺寸从扇框主体向外延伸12mm,挂耳上的安装孔中心距为92mm,匹配标准机柜的散热位开孔间距,安装孔采用M3沉头孔设计,沉头深度1.6mm,锁紧后螺丝头不会突出挂耳表面,避免和机柜其他部件产生干涉。轮毂部分的直径设计为32mm,轮毂内部预留了标准的24V直流无刷电机的安装腔,腔体内部做了十字型的电机固定筋,筋位厚度2mm,既能保证电机固定的结构强度,也不会过多阻挡进风侧的气流通道。
在结构细节的处理上,扇框的进风侧边缘做了R1.5的圆角导风结构,能降低进风时的气流沿程阻力,出风侧的内边缘做了微倒角,避免气流流出时产生边缘涡旋,影响出风的集中度。挂耳和扇框主体的连接位置做了三角加强筋,筋位厚度1.2mm,能提升挂耳的结构强度,在安装锁紧螺丝时不会出现挂耳断裂的问题,同时加强筋的位置避开了安装孔的正下方,不会影响螺丝的锁紧行程。扇叶的曲面造型是基于等环量流型设计的,从叶根到叶尖的安装角逐渐减小,能让整个叶片展向的气流输出更均匀,避免叶尖部分气流过载导致的效率下降,叶片表面做了哑光的减阻处理,能降低气流和叶片表面的摩擦阻力,进一步提升运行效率。
实际选型应用时,这款结构可以适配不同转速的电机配置,低转速版本可以用于对噪音要求高的办公设备、家用电子设备的散热,高转速版本可以用于工控机柜、电源模块这类发热量大、对风压要求高的场景。安装时需要注意,挂耳的卡接方向要和机柜的安装槽方向匹配,卡入后要确认挂耳的限位凸台完全卡入槽位,再锁紧螺丝,避免运行时产生震动异响。日常维护时,不需要完全拆下整个扇体,松开螺丝后可以将扇体沿着挂耳的转轴方向翻开,直接清理扇叶和进风侧的防尘网,清理完成后再复位锁紧即可,相比传统完全拆卸的结构,维护效率提升很多。另外,扇框的材质选用ABS加玻纤的复合材料,既能保证结构强度,也能降低整体重量,同时具备一定的阻燃性能,满足电子设备内部的安全要求,扇叶选用PBT材质,耐温范围宽,长期在60摄氏度的工作环境下不会出现形变,保证长期运行的结构稳定性。
