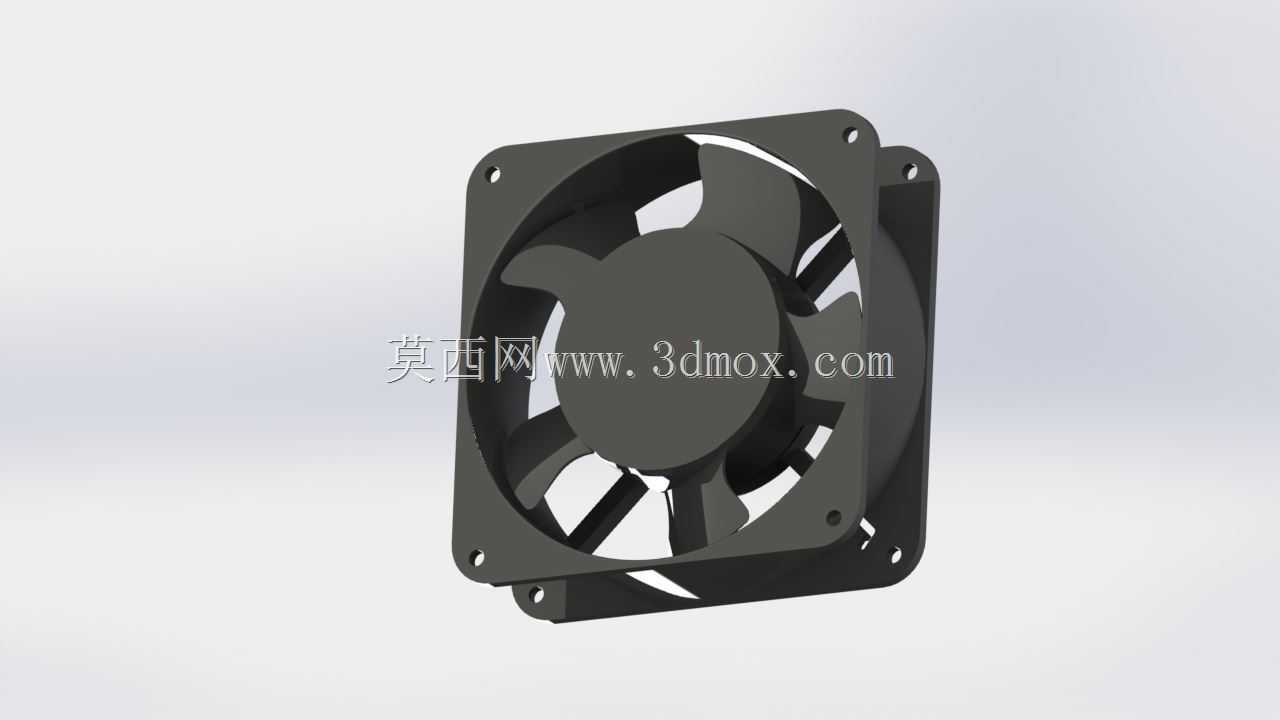

方形轴流散热风机结构设计

　　在工业电控柜、通讯基站机柜、工控机箱、大功率电源设备、伺服驱动机组这类持续运行的发热设备场景里，散热通风是保障设备长期稳定运行的核心环节，这款方形轴流散热结构的设计，完全围绕这类场景的实际安装与使用需求展开。从安装边界来看，这款风机采用标准方形外框结构，四个角预留对称的安装固定孔位，孔位间距匹配行业通用的安装开孔尺寸，不管是嵌入式安装在机柜侧板的预留开孔位，还是通过支架外挂在设备通风口，都不需要额外做安装位的适配修改，外框厚度控制在常规机柜夹层的允许范围内，不会出现安装后外凸过多或者内部干涉其他元器件的问题。从功能特性上，这款轴流结构采用直叶式叶轮设计，叶轮与外框之间预留均匀的转动间隙，既避免转动过程中出现擦碰异响，

　　也能保证气流可以沿着轴向顺畅通过，叶轮的叶片角度经过反复调校，在保证足够通风量的前提下，尽可能降低转动时的风切噪音，适合对运行噪音有一定要求的室内工控场景。外框采用一体式的注塑或者压铸成型结构，整体刚性足够，在安装锁紧螺丝的时候不会出现框体变形的问题，四个角的安装孔位内嵌金属衬套的预留位，长期使用也不会因为反复拆装出现孔位开裂、滑丝的问题。设计过程中，首先考虑的是设备内部的气流组织逻辑，这类轴流风机通常搭配机柜内部的风道使用，进风侧通常加装防尘滤网，出风侧对准核心发热元器件比如功率模块、变压器、伺服驱动器的散热片位置，所以风机的有效通风口径做了最大化处理，在方形外框的尺寸限制下，尽可能扩大叶轮的旋转直径，提升单位时间内的通风量，

　　避免外框占用过多通风面积。叶轮中心的轮毂位置预留标准电机安装位，可以适配常规的单相交流或者直流无刷电机，轮毂的造型做了流线型过渡，减少气流进入叶轮中心区域的紊流，降低风阻的同时也能减少气流在轮毂处产生的涡流噪音。实际选型使用的时候，这款风机可以根据设备的发热功率匹配对应转速的电机，低转速版本适合噪音敏感、发热量适中的办公类工控设备，高转速版本适合大功率工业变频设备、充电桩这类发热量较大的场景，安装时只需要在机柜侧板开出对应尺寸的方孔，用四颗螺丝穿过四个角的固定孔锁紧即可，接线端可以根据需求预留侧边出线或者背部出线的位置，适配不同机柜的走线布局。另外，这款风机的外框边缘做了窄边设计，在多台风机并排安装的时候，

　　相邻风机之间的间隙可以控制到最小，适合需要大通风量的密集安装场景，比如大型服务器机柜、大功率储能变流器柜体的通风组，多台同型号风机可以整齐排列安装，不会出现框体干涉的问题。叶轮的叶片做了等强度设计，叶片根部与轮毂连接的位置做了圆角过渡，长期高速转动也不会出现根部应力集中断裂的问题，叶片前缘做了钝化处理，即使在有少量灰尘的工业环境里长期运行，也不会因为前缘积灰出现动平衡失衡的问题，减少后期维护的动平衡校正工作量。在结构细节上，外框的进风侧和出风侧都做了导流唇边设计，进风侧的唇边可以引导周边的气流顺畅进入风机，减少进风端的气流紊流，出风侧的唇边可以让吹出的气流保持轴向平行，提升气流的有效送风距离，让气流可以直接吹到远端的发热元器件上，避免气流过早扩散降低散热效率。整个结构没有多余的冗余设计，所有的造型都服务于通风效率、安装便利性和运行可靠性，完全匹配工业散热场景的实际使用需求，不管是做新设备的散热结构选型，还是做旧设备的散热改造替换，都可以直接适配通用的安装尺寸，不需要额外修改设备的原有结构。
