CAT5e类网络接口模块化接插件结构

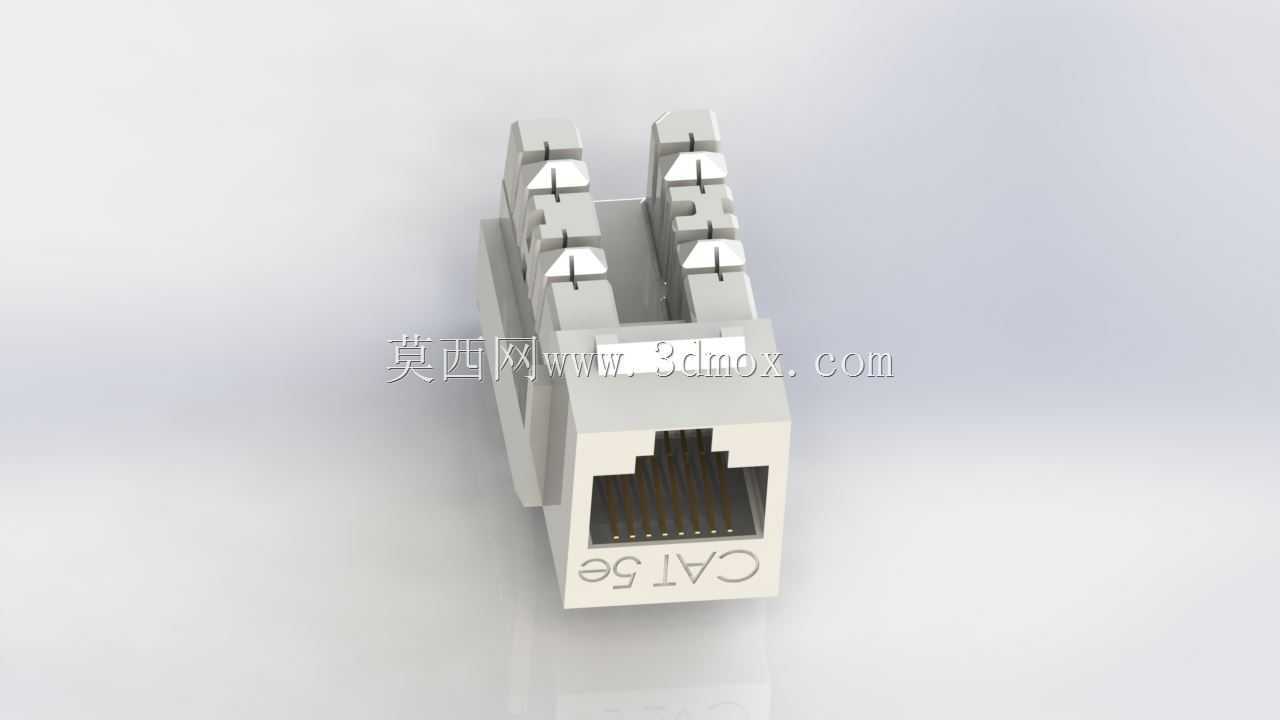

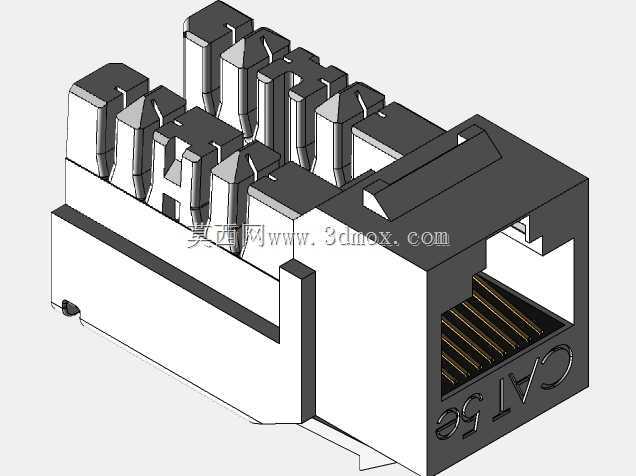

　　日常综合布线场景里，这类CAT5e等级的网络接插件是链路末端最常见的连接载体，不管是办公区工位面板、机柜配线架端，还是工业控制柜内的以太网通讯端口，都能看到这类结构的身影，它承担着网线与终端设备之间的物理导通、链路固定作用，是百兆以太网传输场景下的核心连接部件，也能兼容短距离千兆传输的布线需求。从结构设计逻辑来看，这个接插件采用分体式卡扣定位思路，前端的8P8C金手指腔体完全匹配标准RJ45水晶头的插入尺寸，腔体内部的接触弹片排布严格遵循T568A/T568B线序定义，插入水晶头时弹片能与水晶头的金属触片可靠压接，保证差分信号传输时的阻抗连续性，减少回波损耗与串扰影响。上部的四个IDC打线柱是用来端接网线线芯的结构，

　　每个打线柱的卡槽都做了斜向导向设计，施工时用打线刀把单股铜线压入卡槽，卡槽内壁的金属刺破刀会切开线芯的绝缘层，直接和铜导体形成可靠电气连接，不需要提前剥除单根线芯的绝缘皮，能大幅提升端接施工的效率。外壳部分采用阻燃PC材质注塑成型，整体做了对称式结构设计，两侧的弹性卡扣是用来把模块固定在面板或者配线架安装位的结构，卡扣的悬臂长度做了反复校核，既保证安装推入时的顺畅度，又能在卡入到位后提供足够的锁紧力，避免日常插拔水晶头时模块从安装位松脱。从安装边界尺寸来看，这类模块完全遵循通用Keystone接口的安装规范，整体宽度、高度以及卡接位的间距都和行业通用标准一致，不需要单独定制安装开孔，能直接适配市面上绝大多数标准网络面板、

　　配线架的安装位，替换旧模块时也能直接兼容原有布线结构。腔体内部做了防呆设计，水晶头插入时只有弹片朝下的正确方向才能完全插入，反向或者非标准水晶头无法推入到位，能避免施工时误插导致的触片变形、链路不通问题。打线柱的排布做了线序标识引导，不同颜色的标识块对应网线的不同色标线芯，施工时不需要额外查线序表，按照标识把对应线芯压入对应的卡槽即可完成端接，能降低施工出错的概率。外壳上的CAT5e标识是清晰的等级标注，方便施工人员在布线时快速区分不同传输等级的模块，避免把低等级模块用在高带宽需求的链路上造成传输瓶颈。在实际使用场景中，这类模块的弹片做了镀金处理，厚度满足多次插拔的耐磨需求，日常办公场景下上千次的水晶头插拔也不会出现接触不良的问题，

　　IDC打线柱的金属部分做了防氧化镀层，端接完成后长期使用也不会出现线芯氧化导致的链路丢包、速率下降问题。模块内部的线对排布做了扭绞保持设计，网线剥开外皮后，线对的扭绞状态可以一直保持到接近IDC卡槽的位置，最大程度减少线对开绞长度带来的信号干扰，保证超五类链路的传输性能满足标准要求。外壳的结构还做了屏蔽兼容设计，如果是屏蔽款布线场景，只需要在外壳外部增加金属屏蔽层并与网线屏蔽层可靠连接，就能直接升级为屏蔽模块，不需要重新开模调整内部结构，能覆盖非屏蔽、屏蔽两种布线场景的使用需求。安装时的推入力度也做了优化，施工人员用手就能把模块推入面板的安装位，不需要借助额外工具，拆卸时只需要按压两侧的弹性卡扣就能把模块从安装位取出，后期维护更换非常方便。腔体入口处做了导向倒角，水晶头插入时即使有轻微的位置偏差，也能顺着倒角滑入正确位置，不会因为对位不准撞弯内部的接触弹片，提升了施工容错率。整体结构没有多余的复杂零件，所有卡扣、定位结构都和外壳一体注塑成型，装配时只需要把金手指组件、IDC组件压入外壳对应的定位槽即可，生产装配效率高，也能减少分体零件松动带来的结构故障。
