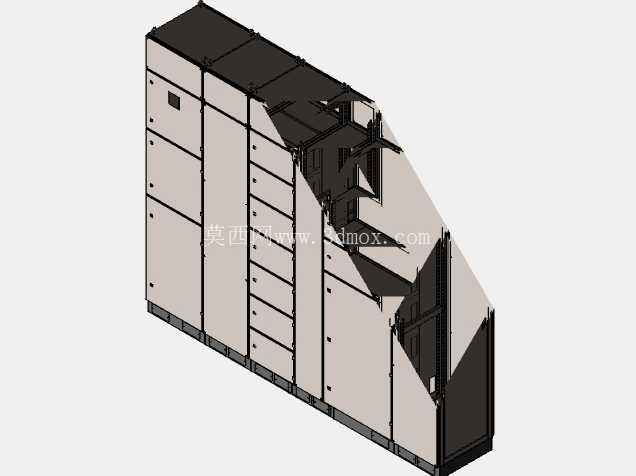

FORM4型分隔式电气柜体结构设计

在工业供配电系统的低压配电场景中，这类带内部隔室划分的电气柜体是车间动力配电、楼宇主进线配电、生产线分路供电环节的核心承载设备，日常运维中经常遇到单回路故障引发相邻回路跳闸、带电检修时误触相邻带电部件的问题，这款FORM4结构的电气面板柜体正是针对这类痛点做的结构优化。从实际安装场景来看，这类柜体通常落地安装在配电房、车间靠墙配电区或者生产线旁的电控区域，安装时需要预留顶部母线桥架的对接空间，底部要留出电缆进线的地沟余量，单柜的宽度适配常规800mm标准柜宽模数，深度根据内部功能单元的排布做了加深处理，高度匹配2200mm的常规柜体高度模数，并排拼接时侧边的拼接孔位完全对齐标准柜的安装孔距，不需要额外做转接件就能实现多柜并柜安装。设计思路上核心围绕内部隔离做结构拆分，整个柜体内部被金属隔板划分成三个完全独立的隔室区域，最上方的隔室专门用来敷设主母线，母线通过绝缘支撑件固定在隔室内部的安装梁上，和下方的功能单元区域完全隔开，就算母线连接处出现拉弧放电，也不会波及下方的出线回路；中间区域是功能单元隔室，每个出线回路的断路器、接触器等元件都安装在独立的抽屉式或者固定式小隔仓里，每个小隔仓都有独立的面板封板，单回路检修时只需要打开对应回路的仓门，相邻回路的带电部分完全被金属板遮挡，不会出现误触风险；最下方的区域是电缆端子隔室，所有出线回路的电缆接线端子都集中布置在这个区域，和上方的元件区、母线区完全隔开，电缆敷设时不需要穿过其他功能区域，接线作业的安全边界非常清晰。从功能特性来看，这种隔室结构最大的优势是把故障影响范围限制在单个隔室内部，比如某一个出线回路出现短路故障，产生的电弧、金属喷溅物会被隔室的金属挡板阻挡，不会蔓延到母线区或者其他相邻回路，能大幅降低故障导致的大面积停电概率；同时日常运维时，不同作业区域的人员可以在对应的隔室开展作业，比如电缆接线人员在下方端子室作业时，上方母线区如果是带电状态，也不会有直接接触的风险，运维的安全性提升非常明显。柜体的外部面板采用模块化拼装设计，每个隔室对应的外门板都有独立的门锁和观察窗，不需要打开整扇大门就能观察对应回路的运行状态，门板和柜体框架之间加装了密封胶条，能阻挡配电房内的灰尘进入柜体内部，适配多尘的工业车间环境。框架部分采用折弯型钢拼接结构，所有的安装梁都预留了通用的模数化安装孔，不管是安装固定式的塑壳断路器，还是抽出式的框架断路器，都能通过调整安装梁的位置适配不同尺寸的元件，不需要在现场重新钻孔加工。做三维建模的时候，要特别注意各个隔室之间隔板的安装间隙，既要保证隔板安装后没有能让手指或者工具误穿的缝隙，满足IP防护等级的要求，又要预留足够的元件安装空间，避免隔板和元件的操作手柄、接线端子产生干涉；还要提前核对母线的弯曲半径，在母线隔室里预留足够的母线走线空间，避免因为空间不足导致母线安装时出现过度弯折影响载流量；电缆端子室里要预留电缆固定夹的安装位置，大截面电缆接入时要有足够的固定点，避免电缆的重量全部压在接线端子上导致端子变形。这类柜体在实际选型时，要根据进线电缆的数量、出线回路的数量提前核算每个隔室的空间余量，比如大电流进线回路的电缆截面更大，对应的端子隔室就要预留更充足的接线空间，避免现场接线时电缆弯折半径不够影响施工。
