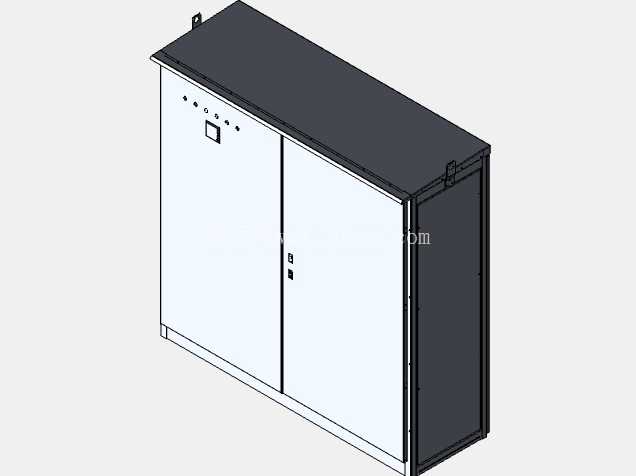

户外落地双开门低压电气配电柜体结构

这款双开门落地式电气柜体，主要面向工业厂区户外配电、车间临时供电中转、小型商用建筑进线配电这类场景设计，日常承担电能分配、回路过载保护、下级线路分断管控的核心作用，能在多尘、存在短时淋水的非极端恶劣户外环境下稳定承载内部电气元件安装。从结构设计逻辑来看，柜体整体采用拼装式框架思路，顶部做了外伸式斜顶檐边设计，檐边超出柜体侧面与正面约50mm，能避免雨水顺着柜体接缝渗入内部，同时顶部檐边做了向内的折边压型，不需要额外加装防雨顶罩就能满足IP54左右的基础防护要求，减少现场安装的额外配件成本。柜体正面采用对开双门结构，两门对接处做了内嵌式防水胶条槽，安装发泡三元乙丙胶条后，关门时胶条被均匀压缩30%左右，能有效阻挡粉尘与溅水进入柜内；左门上部预留了观察窗与操作按钮安装位，不需要开门就能查看柜内仪表显示、完成分合闸操作，右门设置了三点式连杆锁，锁杆上下端对应柜体框架的锁扣位，关门后能保证门板与框架贴合紧密，避免长期户外使用出现门板变形缝隙变大的问题。柜体侧面采用整板折边结构，侧板与框架连接采用内侧抽芯铆钉固定，外表面没有突出的紧固件，既减少了积水积尘的缝隙，也能避免紧固件长期外露锈蚀影响外观与结构强度；柜体底部预留了整块的电缆进线封板，封板上预压了多组不同直径的 Knockout 敲落孔，现场施工时不需要额外开孔，根据进线电缆规格敲掉对应孔位的封板就能穿入电缆，搭配电缆格兰头就能完成进线处的密封，大幅减少现场施工的开孔工作量。从安装边界尺寸来看，柜体整体深度控制在600mm，宽度1200mm，高度1800mm，属于户外落地柜的常规尺寸区间，底部预留了100mm高的安装底座法兰，法兰上开有4个φ14的安装固定孔，适配现场混凝土基础预埋螺栓的安装间距，不需要额外做过渡安装支架；柜体内部预留了三层安装梁的固定位，安装梁采用C型镀锌型材，能根据内部元件的尺寸灵活调整安装高度，既可以安装塑壳断路器、漏电保护器这类低压配电元件，也能加装导轨式端子排、电流互感器这类辅件，内部走线空间预留充足，主回路走线区与二次控制线走线区做了物理分隔，避免强弱电线路干扰。设计过程中特意考虑了柜体的散热需求，在柜体两侧下部与顶部分别设置了通风百叶，百叶内侧加装了防尘滤网，既保证柜内空气能形成自然对流带走元件工作产生的热量，又能阻挡蚊虫、粉尘进入柜内，滤网采用抽拉式安装结构，后期维护时不需要拆开柜体侧板就能抽出滤网清理。柜体门板内侧预留了接地螺栓安装位，门板与框架之间采用编织铜带做接地跨接，保证整个柜体外壳的电气连续性，避免出现外壳带电的安全隐患。这类柜体在实际使用中，往往会被布置在厂区围墙边、车间外墙侧、户外设备集群旁，作为区域配电的中转节点，相比壁挂式配电箱，它的内部安装空间更大，能容纳更多的回路，同时落地式安装的结构稳定性更强，不需要依托墙面承重，适合安装在没有实体墙面的空旷区域。建模过程中对所有折边圆角、锁具安装位、铰链配合间隙都做了1:1的还原，铰链采用暗藏式结构，从柜体外部看不到铰链的固定螺丝，既提升了柜体的整体美观度，也能避免铰链被外力破坏导致门板脱落；门板与框架的配合间隙控制在1.5mm，既保证开关门不会出现剐蹭，也能避免间隙过大导致防护等级下降。
