户外通讯馈线ELC机柜结构设计

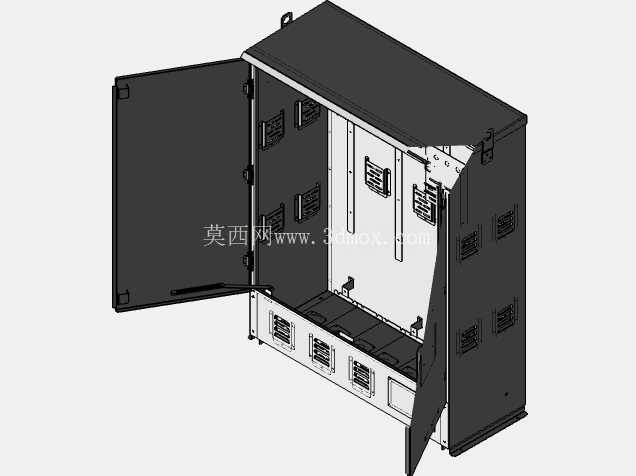

这款馈线ELC柜体主要面向户外通讯基站、园区弱电汇聚节点、工业厂区信号中转站点的馈线接入与分配场景，核心作用是完成多回路馈线的端接、理线、防护与分路管理，替代传统零散的接线端子排露天布置方案，解决户外场景下馈线端接部位易受雨水侵蚀、鼠咬破坏、外力拉扯损坏的痛点，同时规整站点内杂乱的馈线路由，降低后期运维排查的难度。从结构设计逻辑来看，整体采用双开门落地式布局，柜体主体采用冷轧钢板折弯焊接成型，门板与柜体框架的贴合处预留发泡密封胶条安装槽，闭合后可达到IP55级防护能力，能够应对户外扬尘、短时降雨的使用环境；柜体内部设置多层安装立柱，立柱上预留等距排布的模数化安装孔，可根据实际接入的馈线数量、端子模块规格灵活调整安装位高度，无需二次打孔加工，适配不同项目的配置需求。柜体侧壁预留多组标准化的馈线进出线孔，孔位配套可拆式橡胶密封格兰头，不同线径的馈线穿入后可通过拧紧格兰头实现线缆与柜体间的密封固定，避免雨水顺着线缆流入柜体内部，同时孔位位置经过排布优化，强弱电馈线可分侧进入柜体，减少信号干扰风险。门板内侧预留理线架安装位，接入柜内的馈线可通过扎带固定在理线架上，避免线缆晃动导致端子连接处松动，柜内下部预留接地铜排安装位，所有馈线的屏蔽层、柜体金属框架均可就近接入接地铜排，满足通讯系统的接地防护要求。从安装边界来看，柜体底部预留四个地脚安装孔，可直接通过膨胀螺栓固定在混凝土基础上，也可配套槽钢底座实现架空安装，避免地面积水浸泡柜体底部；柜体开门角度可达到120度，双门对开的设计使得柜内所有安装区域均可无遮挡暴露，运维人员无需探身即可完成端子接线、模块更换操作，柜内顶部预留照明灯具安装位，可配套低压直流照明灯，方便夜间或光线不足场景下的运维作业。设计过程中针对户外使用的抗风载需求做了结构加强，柜体框架的折弯边设置加强筋，门板内侧增加点焊加强肋，在12级大风工况下不会出现门板变形、密封失效的问题；柜体表面采用户外型粉末静电喷涂工艺，涂层厚度控制在80-120微米，可耐受紫外线长期照射，不会出现涂层粉化、脱落的问题，适配南方高温高湿、北方低温霜冻的不同气候区域使用。柜内的模块安装位兼容主流的馈线保护单元、分路端子、信号防雷模块的安装尺寸，无需额外定制转接件，项目施工时可直接采购标准模块进行装配，缩短现场施工周期；柜体顶部设置防雨檐结构，雨水落在顶部后可顺着檐边的导水槽流向柜体两侧，不会顺着门板缝隙渗入柜内，同时顶部预留吊环安装孔，现场就位时可通过吊环直接起吊，无需额外捆绑柜体，避免吊装过程中刮伤表面涂层。
