户外双开门馈线支柱电气控制柜体

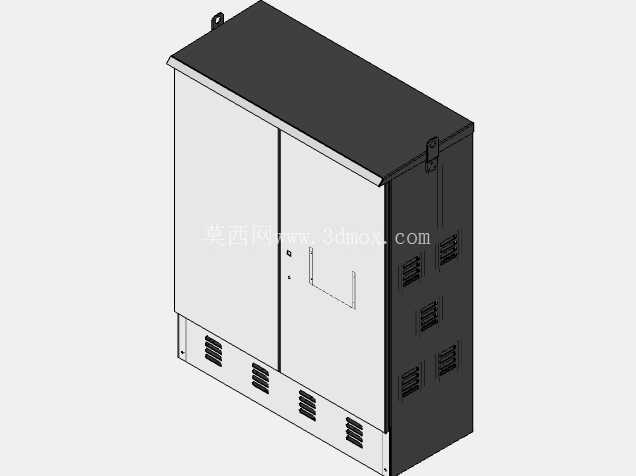

这款馈线支柱配套的电气控制柜体，主要应用于户外输配电线路的馈线节点、厂区户外供电支路、轨道交通沿线馈电点位等场景，作为馈线回路的控制、保护、信号中转的承载壳体使用，能够在露天环境下为内部安装的断路器、继电器、接线端子、信号采集模块等电气元件提供可靠的防护，避免雨水、扬尘、外力磕碰对内部元件造成损伤。从结构设计来看，柜体采用双开门布局，左侧为整幅固定门体搭配少量通风栅格，右侧为带嵌入式拉手与锁具的可开启检修门，日常运维时可直接打开右侧门体完成常规接线、元件调试、故障排查等操作，大幅减少运维时的拆卸工作量；柜体顶部采用带斜度的外伸顶盖设计，能够快速引导雨水向柜体后侧流淌，避免积水从门体密封缝隙渗入柜体内部，顶盖边角设置的吊装挂耳，可直接配合吊具完成整柜的吊装就位，适配户外高空支柱安装的作业需求。柜体侧面与底部均设置了多组冲压成型的通风栅格，栅格采用向下倾斜的百叶式结构，在保证柜体内外空气流通、避免内部元件积热的同时，能够阻挡外部雨水顺着通风口溅入柜内，栅格的开孔尺寸经过匹配设计，可阻挡大部分户外飞虫、较大颗粒的扬尘进入柜体，减少内部积尘带来的绝缘隐患。安装边界方面，柜体底部预留了标准化的进线开孔位，可适配穿线格兰头的安装，能够直接与支柱上敷设的馈线电缆完成对接，柜体背部预留的安装挂孔间距，匹配常规馈线支柱的安装支架尺寸，现场安装时无需额外对柜体进行打孔改造，可直接通过螺栓完成柜体与支架的固定，柜体整体的外形尺寸经过优化，既保证了内部有充足的元件安装空间，可容纳馈线回路所需的控制开关、防雷模块、接线端子排等元件，同时不会因为体积过大造成支柱负载超标、风阻过大的问题。设计过程中充分考虑了户外使用的耐候性需求，门体与柜体框架的贴合处预留了密封胶条的安装槽位，装配密封胶条后可达到IP54级的防护等级，能够应对户外的暴雨、扬尘、高低温变化等复杂工况；柜体框架采用折弯一体成型的结构，边角处做了圆弧过渡处理，既提升了柜体整体的结构强度，避免运输、安装过程中出现边角变形，也能减少安装运维过程中尖锐边角造成的磕碰伤害。内部预留的安装导轨位采用通用标准尺寸，可兼容市面上主流的DIN导轨安装元件，电气设计人员无需额外调整安装孔位，即可快速完成内部元件的排布与接线；柜体底部的通风栅格上方预留了冷凝水导流槽，能够将柜内因温差产生的冷凝水及时排出柜体，避免冷凝水积聚在柜体底部造成元件锈蚀、绝缘降低的问题。在实际使用场景中，这类柜体通常安装在距离地面一定高度的馈线支柱上，因此设计时特意控制了柜体的整体重量，在保证结构强度的前提下，对板材厚度进行了优化匹配，既不会因为板材过薄造成柜体变形、防护性能下降，也不会因为板材过厚增加整体重量，加大支柱的承重负担与高空安装的作业难度。门体上的锁具采用防水型专用锁具，锁孔处带有防水防尘盖，可避免锁芯长期暴露在户外出现锈蚀、卡涩的问题，保证运维时能够正常开启门体。
