便携式多电压输出迷你实验供电装置

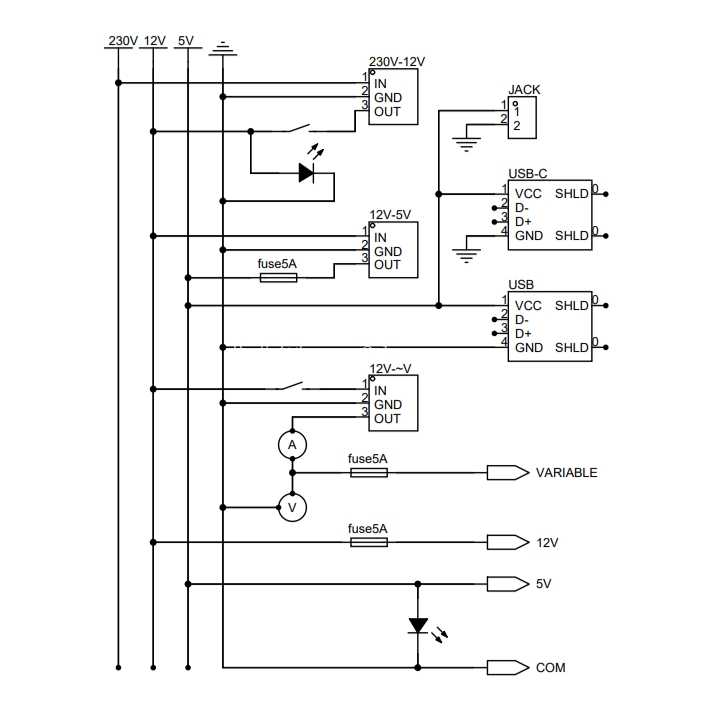

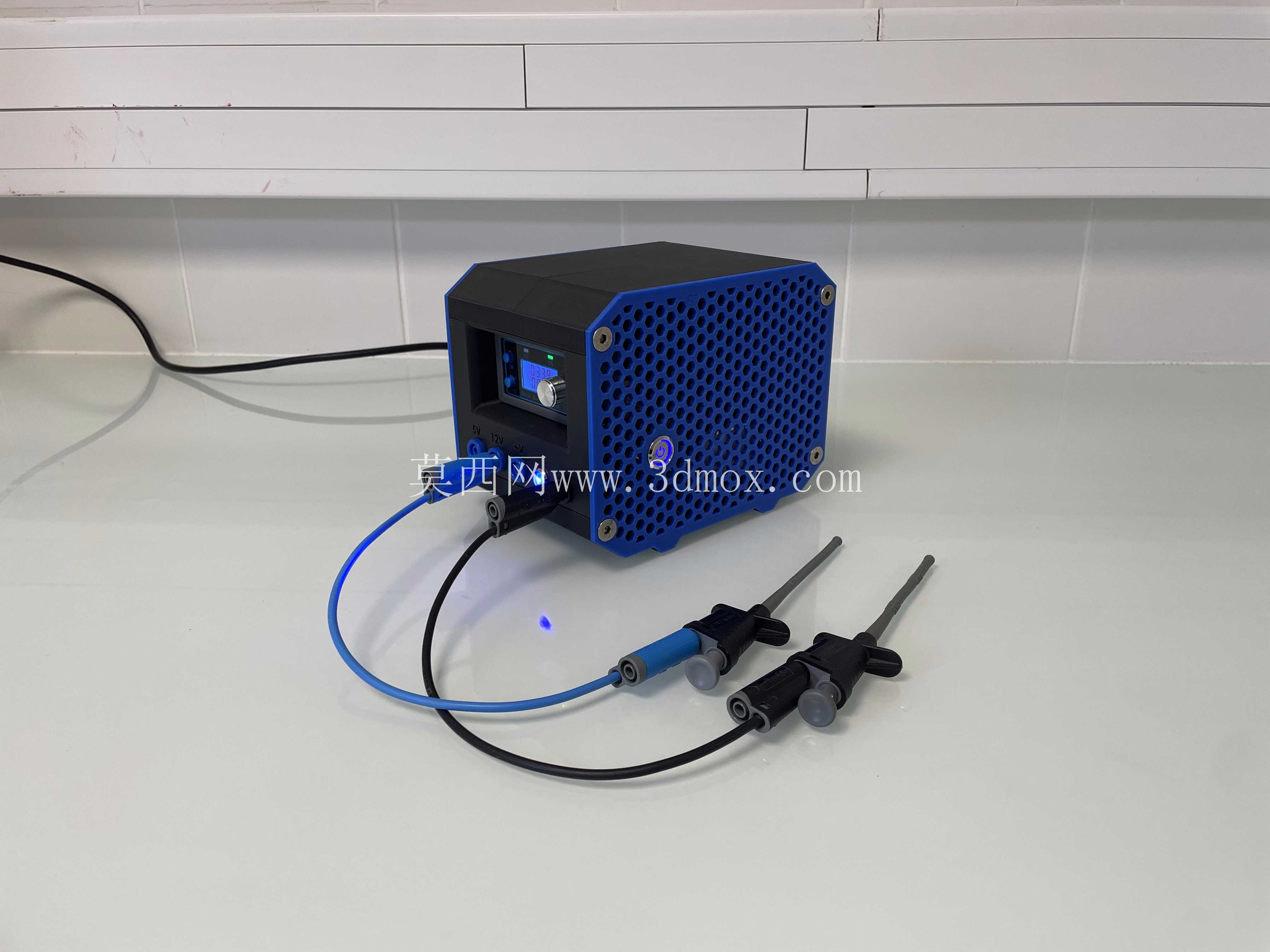

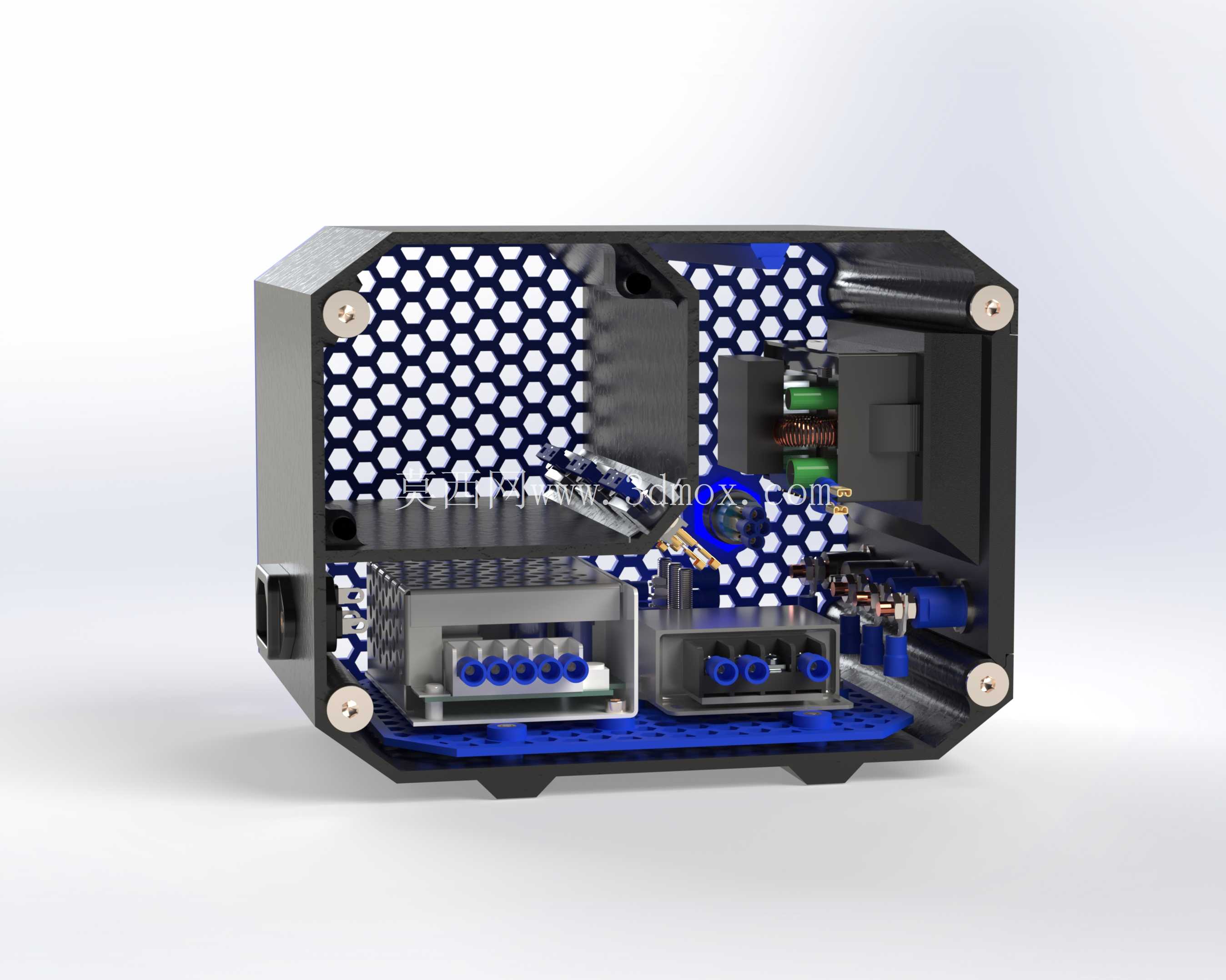

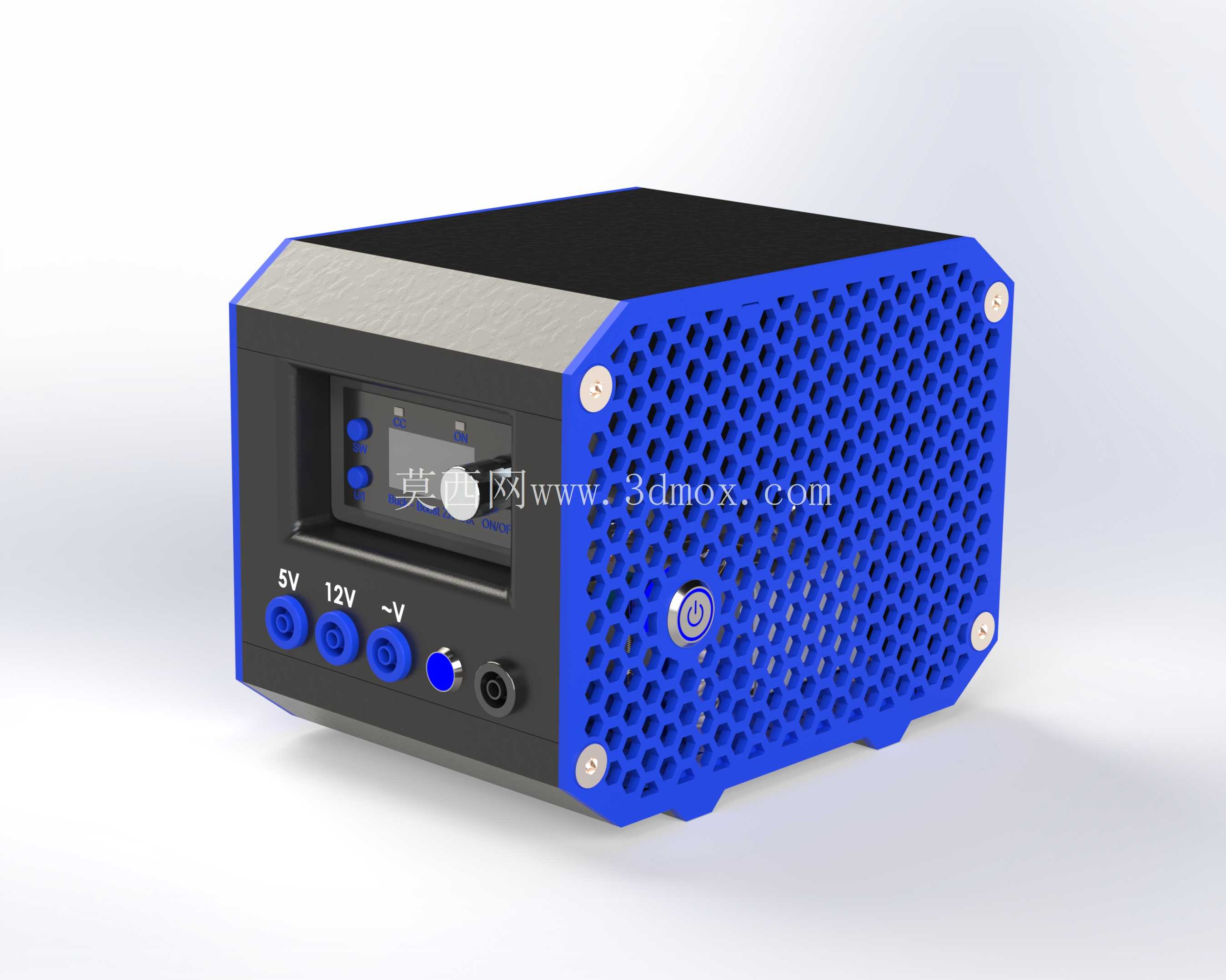

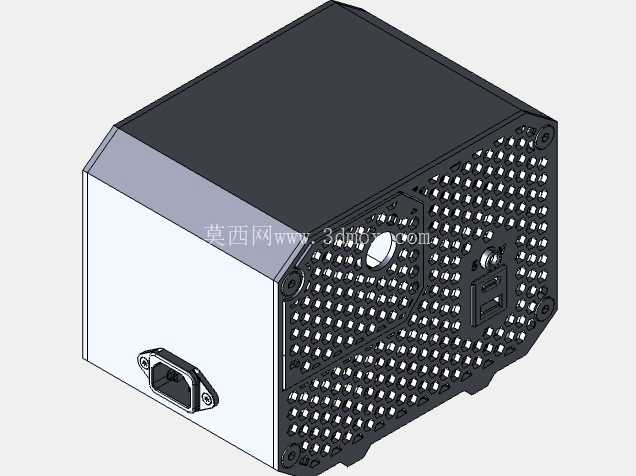

在电子工程调试、个人DIY电子制作、小型实验室临时供电场景中，传统台式直流电源往往存在体积偏大、不便携带、占用桌面空间过多的问题，这款迷你实验室供电装置的设计，正是瞄准了这类轻量化供电需求，在保证输出能力满足常规小功率电子设备供电要求的前提下，尽可能压缩设备整体体积，优化结构布局，实现便携与实用的平衡。从结构设计思路来看，整机采用近似立方体的紧凑布局，外壳主体做了棱角切边处理，既避免直角外壳的磕碰风险，也能在有限的体积内预留出内部元器件的安装空间，不会因为外壳棱角的直角结构挤压内部PCB板与元器件的排布位置。正面操作区域做了分区设计，左侧集中布置输出接口，分别标注5V、12V以及负极接线端子，接口采用通用型圆形接线座，适配常规的香蕉插头接线，能够满足不同电压等级的小功率设备取电需求，接口旁设置独立的直流输入接口，可适配常规的直流适配器为内置储能模块充电，无需专用充电配件，降低使用门槛。正面中部嵌入小型数显屏幕，可实时显示输出电压、电流参数，方便调试过程中直观掌握供电状态，屏幕旁设置微调按键，可在额定范围内对输出参数做小幅度调整，适配不同负载的供电要求。正面右侧设置带灯电源按键，按键做了内凹处理，避免携带过程中误触开机造成电量损耗。设备侧面采用大面积蜂窝状开孔设计，这一结构并非单纯的外观装饰，而是兼顾了结构强度与散热需求：蜂窝网格结构在塑料外壳成型时能够提升侧面壳体的抗形变能力，相比整块平板外壳更不容易因挤压出现开裂，同时密集的开孔可以形成自然对流风道，内置稳压模块、功率转换元件工作时产生的热量可以通过开孔快速散出，无需额外加装散热风扇，既降低了整机运行噪音，也减少了风扇带来的额外功耗与故障点。外壳的边角位置采用外露式螺丝固定，装配时不需要做隐藏式卡扣结构，既降低了外壳模具的开模复杂度，也方便后期维护时快速拆解外壳，对内部元器件进行检修更换。从安装与使用边界来看，整机尺寸控制在手掌可握持的范围内，重量适配单手握持携带，可直接放入工具包或者背包侧袋，不需要预留专门的设备收纳空间，桌面使用时仅占用不到A6纸张大小的摆放面积，对于空间紧张的个人工作台、外出上门调试的临时工作场景都能很好适配。输出能力覆盖常规小功率电子设备的供电需求，5V档位可给单片机开发板、小型数码模块、USB类外设供电，12V档位可驱动小型散热风扇、小型直流电机、车载小功率电器等设备，能够覆盖绝大多数个人DIY、学生实验、小型电子调试场景的供电需求，不需要同时携带多台不同电压的电源适配器。内部结构布局上，将功率转换模块、稳压电路布置在靠近侧面散热孔的位置，储能电池模块布置在设备下半部分，降低整机重心，摆放时更加稳定，不会因为轻微触碰出现倾倒。接线端子与PCB板的连接采用焊片加螺丝锁紧的结构，避免频繁插拔接线造成焊盘脱落，提升接口的耐用性。数显屏幕的安装位置做了下沉式设计，屏幕表面比外壳正面低1mm左右，避免携带过程中屏幕被其他物品刮花，同时屏幕周边做了遮光边框，在光线较强的环境下也能清晰看清显示数值。外壳的顶部采用磨砂平面设计，临时摆放小的电子元件、接线端子等小零件时不容易滑落，兼顾了小型临时置物台的作用。在实际使用场景中，这款设备既可以作为家庭电子制作的固定桌面电源，也可以在外出进行电子设备检修、户外小型电子装置调试时作为便携供电源，相比传统的多适配器组合供电方式，一体化的结构减少了配件携带数量，多电压集成输出的设计也避免了现场寻找对应电压适配器的麻烦。结构设计上充分考虑了民用级使用场景的耐用性要求，外壳采用耐冲击的工程塑料材质，日常轻微磕碰、跌落不会造成外壳开裂或者内部元器件损坏，接口部分做了加厚处理，频繁插拔也不会出现接口松动的问题。
