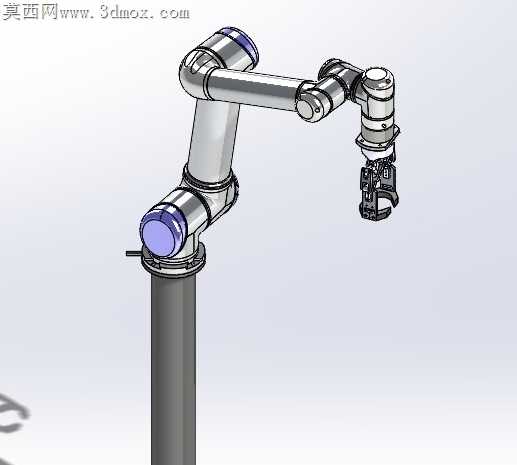

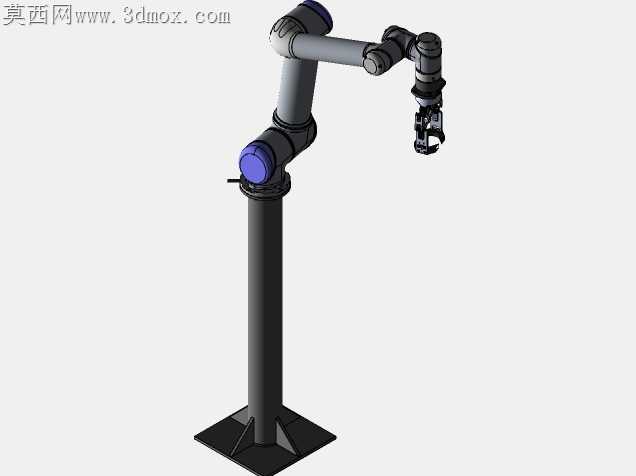

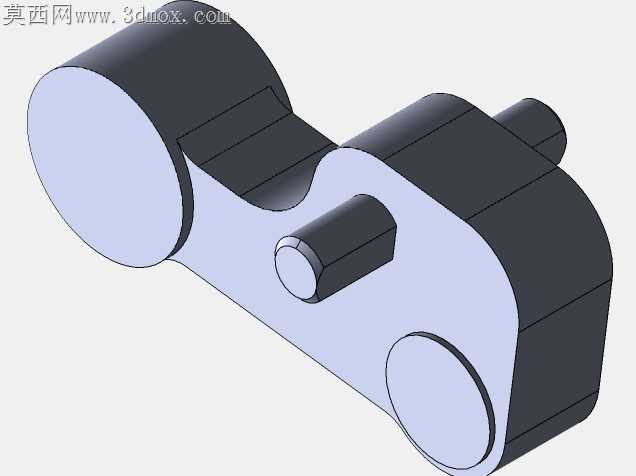

UR5六轴协作机械臂带夹爪结构设计

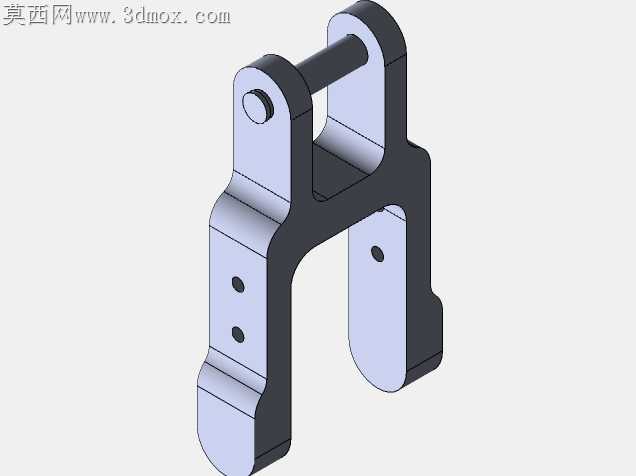

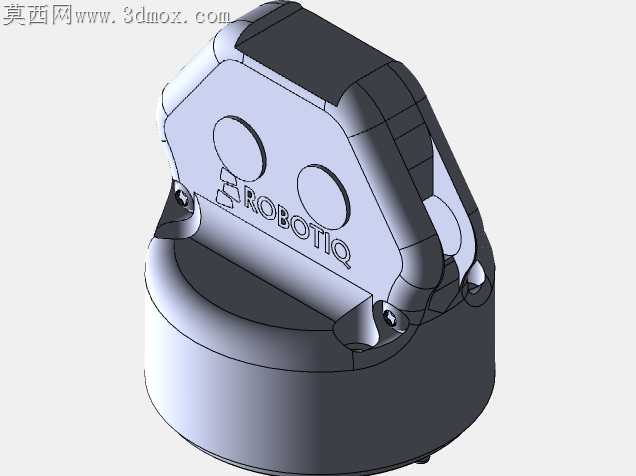

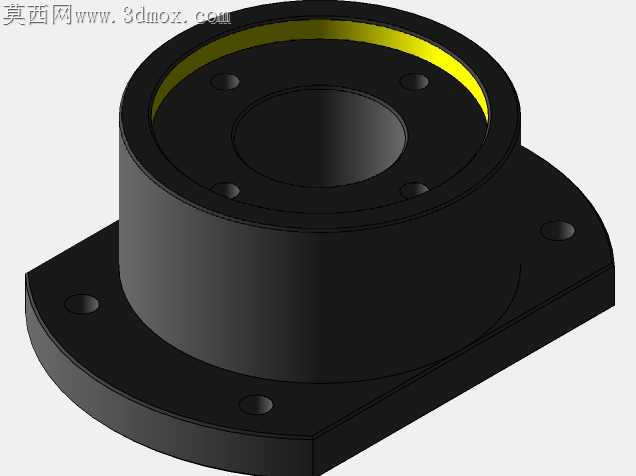

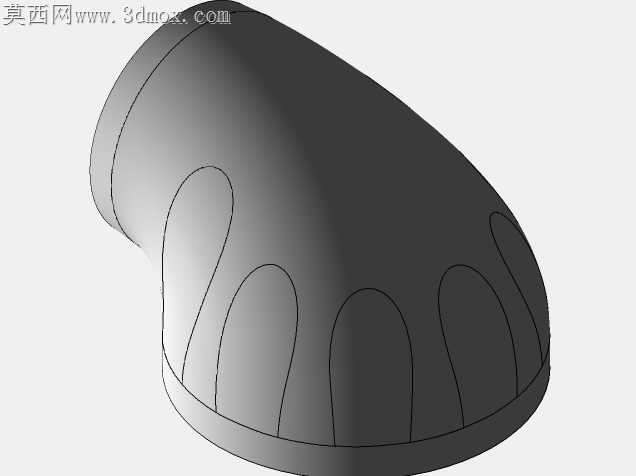

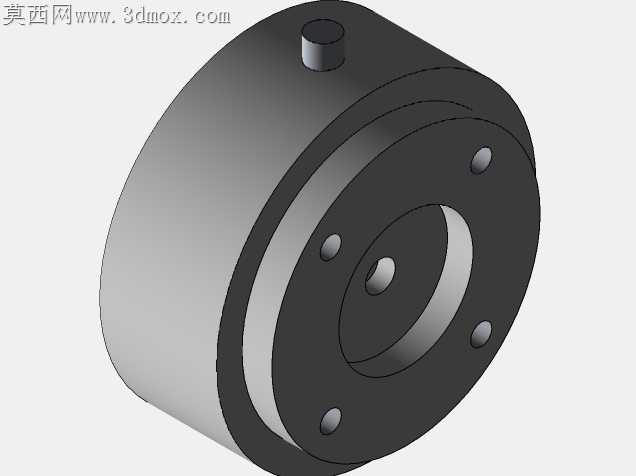

协作机械臂落地车间最容易踩的坑，是关节处的线缆走线与转动副的干涉问题，很多初版设计只关注运动范围参数，实际跑满±360°关节回转时，内置的动力线、编码器线很容易被关节接缝处剐蹭，长期往复转动会磨破绝缘层触发停机。这款UR5构型的机械臂在关节衔接处做了内凹式走线槽，每段大臂、小臂的中空腔体预留了12mm的线缆冗余空间，关节转动时线缆顺着槽内弧度自然弯折，不会出现硬折死角。末端夹爪的连接法兰做了快换定位销，销孔公差控制在H7/g6间隙配合，换不同夹具时不需要反复校准同轴度，插到位拧紧紧固螺钉就能直接复用之前的TCP点位参数。大臂与底座衔接的回转支承位置，特意加厚了8mm的安装法兰盘，避免机械臂满负载伸展到最远工位时，底座连接位置出现微幅形变，之前做过的同负载构型没做这个加厚处理，连续运行三个月后法兰面出现0.02mm的翘曲，重复定位精度直接掉了0.1mm，返修拆件花了整整两天。小臂靠近末端的关节外壳做了圆弧过渡，没有突兀的直角棱边，操作人员在旁侧做示教时，就算手臂碰到运行中的机械臂也不会被棱角刮伤，符合协作设备的安全接触要求。末端夹爪的指面做了可替换的橡胶垫嵌槽，不同夹持场景换不同纹理的垫片就行，不用整个夹爪拆开重做，夹爪的开合行程限位做了内置的硬限位块，就算控制程序出问题给出超行程指令，也不会把夹爪驱动齿轮打齿。关节处的密封槽留了2mm的O型圈安装位，车间里的切削液飞沫、打磨粉尘不会轻易渗进关节内部损坏轴承，日常维护只需要按周期往注油孔打润滑脂，不用频繁拆开清理内部积尘。各段臂身的壁厚做了等强度优化，受力大的底座连接段壁厚5mm，靠近末端的小臂段壁厚3mm，既保证整体刚性满足5kg负载的重复定位要求，又不会因为冗余壁厚增加不必要的臂身重量，降低关节电机的负载损耗。
